Блок управления

UM CR4-W/E

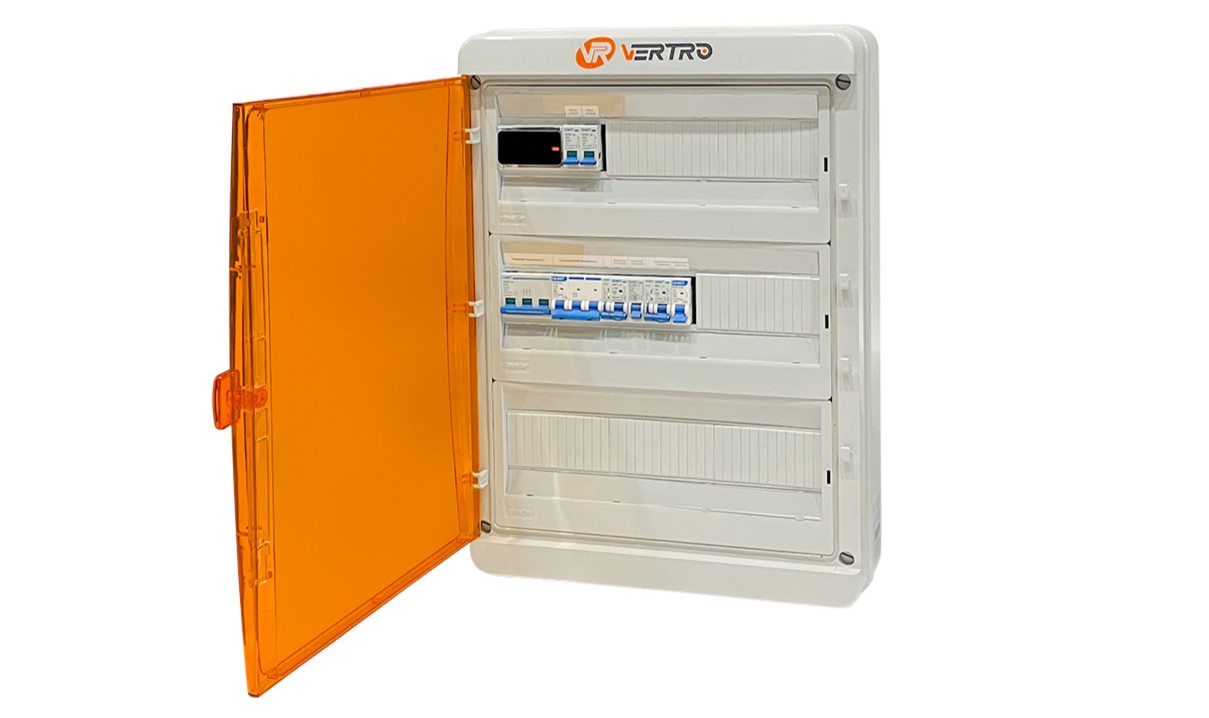

Блок управления UM CR4-W/E
Блоки UM CR4‑W используются для управление установками с водяным нагревателем, блоки UM CR4‑E – для управления установками с электрическими нагревателями. Также доступно управление секциями водяных и / или фреоновых охладителей, перекрестноточных или роторных рекуператоров, смешения. При наличии основного нагревателя, охладителя и догревателя возможно управление процессом осушения.

  • Корпус блока выполнен из термостойкого пластика;
  • На основе программируемого контроллера c.pCO фирмы Carel;
  • Для предотвращения поражения электрическим током питание системы управления и защиты осуществляется через трансформатор 24VAC с гальванической развязкой от питающей сети;
  • Блоки оснащены пластиковой прозрачной крышкой;
  • Степень защиты корпуса при закрытой крышке – IP65, при открытой – IP40.

Описание

Стандартные функции

  • Подключение к системе BMS по протоколу ModBus (RS485);
  • Ручной пуск и остановка из управляющего блока;
  • Внешний пуск и остановка (тип сигнала – сухой контакт);
  • Отключение системы по сигналу от пожарной сигнализации (тип сигнала – НЗ сухой контакт);
  • Подключение и защита вентилятора с термоконтактами (питание 220 В или 380 В, ток до 9А, до 2-х вентиляторов);
  • Подключение и защита внешнего устройства управления вентилятором (питание 220 В или 380 В, ток до 9 А);
  • Подключение и защита циркуляционного насоса без термоконтактов (питание 220 В, ток до 6 А);
  • Управление приводами заслонки: на притоке/вытяжке, рециркуляции, на байпасе рекуператора;
  • Управление приводами клапана: водяного нагревателя и охладителя;
  • Управление компрессорно-конденсаторным блоком;
  • Подключение датчиков температуры: приточного воздуха, воздуха в помещении или вытяжного воздуха (каскадное регулирование), наружного воздуха (компенсация установленного значения регулируемой температуры и ограничение работы охладителя), обратной воды (активная защита от замерзания в рабочем режиме и поддержание установленного значения в дежурном режиме);
  • Подключение капиллярного термостата (пассивная защита от замерзания водяного нагревателя);
  • Подключение датчиков: засорения фильтра, перепада давления на вентиляторе и рекуператоре;
  • Защита от обмерзания рекуператора – открытие байпаса;
  • Подключение датчиков температуры и влажности: приточного воздуха, наружного воздуха и воздуха в помещении или вытяжного воздуха (регулирование осушения и увлажнения и/или смешения).

Дополнительные функции

  • Встроенный недельный таймер;
  • Дистанционная сигнализация работы/аварии системы;
  • Подключение утепленных заслонок КВУ (питание 220 В или 380 В, ток до 9 А, до 2-х заслонок);
  • Подключение и защита вентиляторов с термоконтактами и без них (питание 220 В или 380В, общим током до 65 А);
  • Подключение и защита вентиляторов с термисторами (питание 220 В или 380 В, общим током до 65 А);
  • Подключение и защита внешнего устройства управления вентиляторов (питание 380 В, ток до 50 А);
  • Подключение и защита циркуляционного насоса с термоконтактами (питание 220 В или 380 В, ток до 6 А);
  • Управление резервным двигателем или вентилятором.
  • Защита от обмерзания рекуператора – отключение приточного вентилятора;
  • Управление роторным регенератором.

Размеры

Блок управления UM CR4-W/E – 408х560х153 мм (54 модуля).

Дополнительно

Датчик температуры воздуха STN-3N

Подробнее

Датчик температуры воздуха STK-3N

Подробнее

Датчик температуры воздуха STP-3N

Подробнее

Датчик температуры воды VSP-3N

Подробнее

Датчик температуры воды VSN-3N

Подробнее

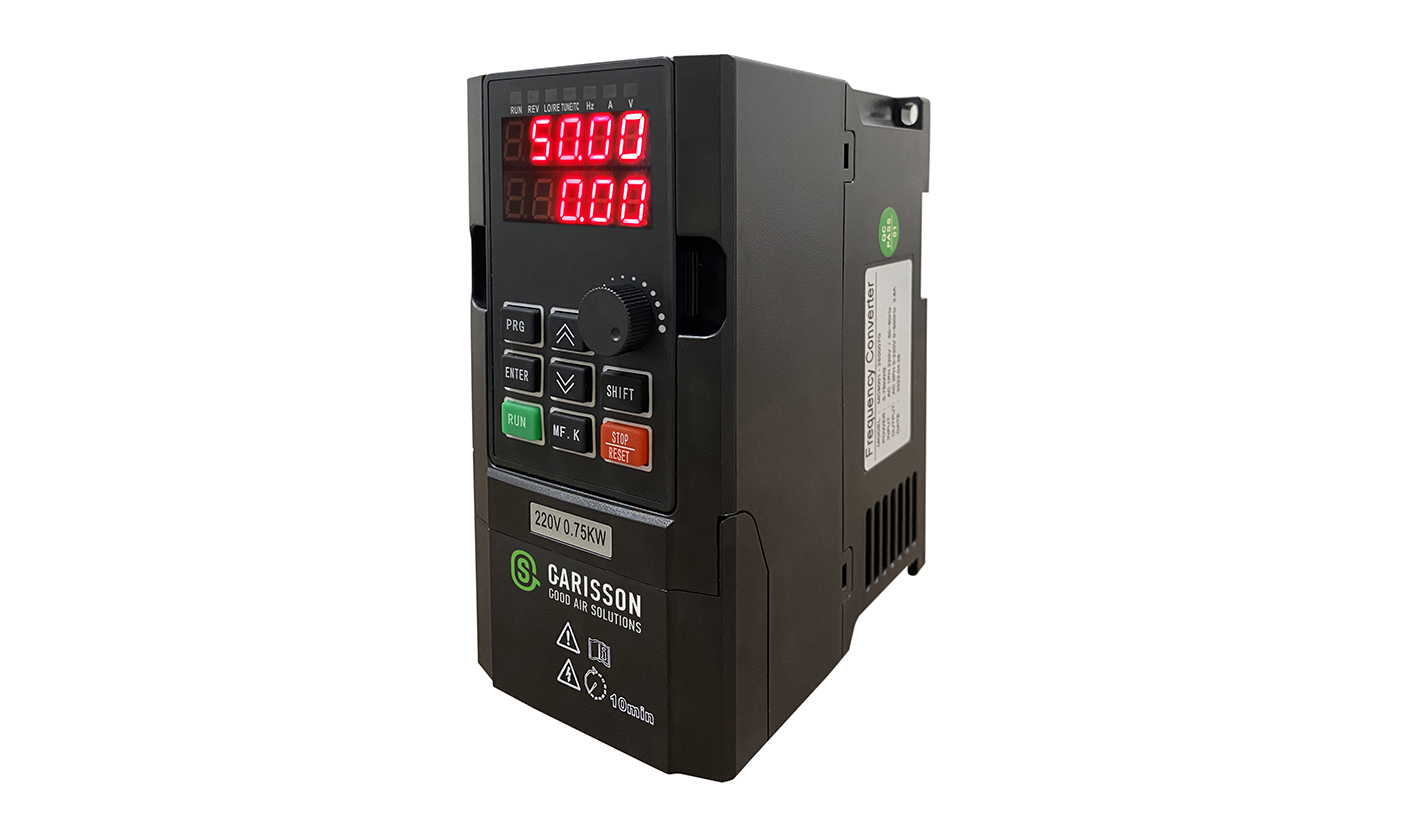

Регулятор оборотов частотный GS-51
