NPW

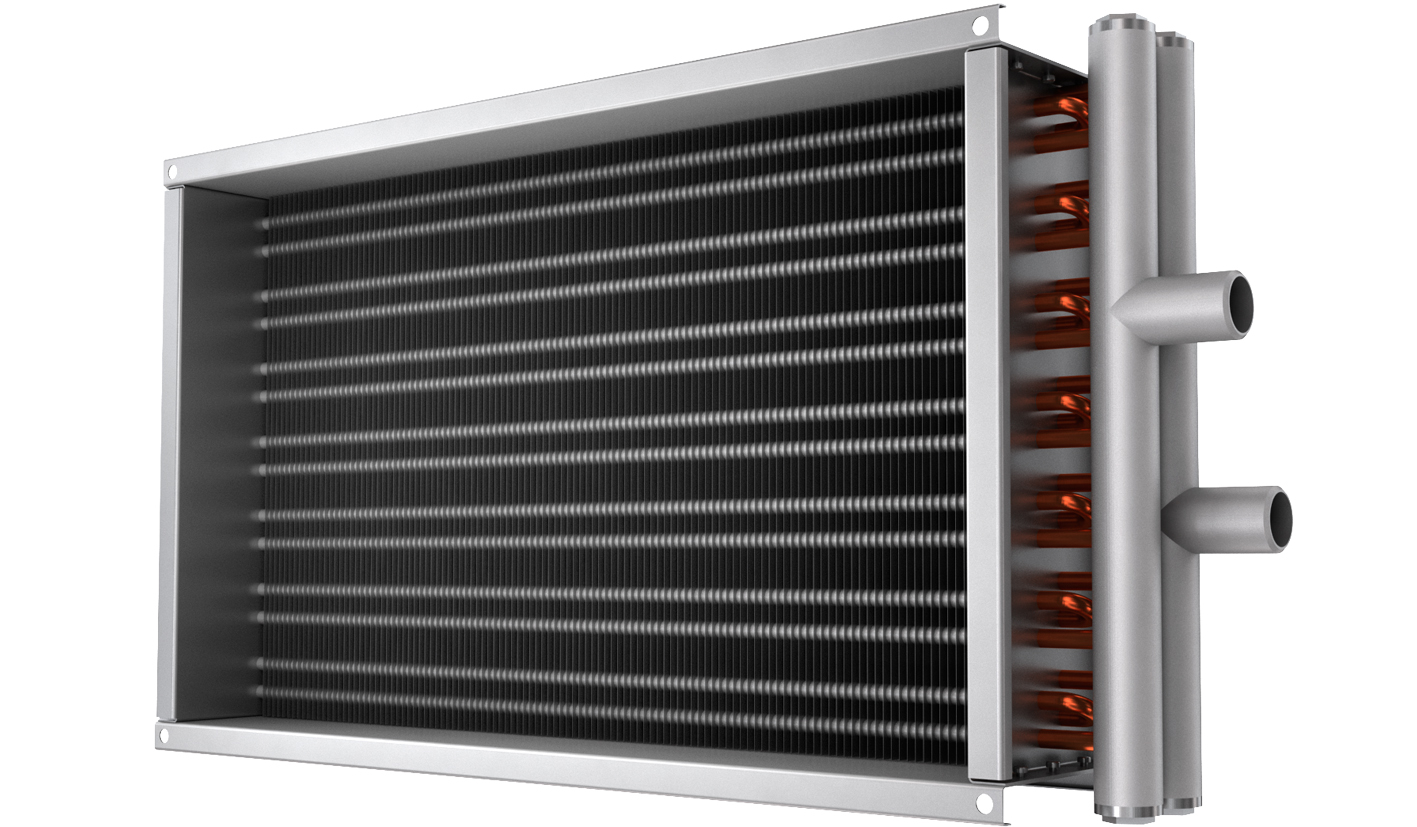

Воздухонагреватель водяной NPW
Водяные воздухонагреватели NPW используются для нагрева приточного воздуха в системах приточной вентиляции с прямоугольным сечением воздуховодов. Нагреваемый воздух не должен содержать каких‑либо агрессивных примесей.

  • Поверхность теплообменника представляет собой медные трубки диаметром 9,52 мм с напрессованным на них алюминиевым оребрением (расстояние между ребрами 2,5 мм);
  • Корпус нагревателя изготавливается из оцинкованной стали марки 08ПС;
  • Вариант специсполнения – коррозионностойкий (нержавеющая сталь);
  • Нагреватели могут иметь два (двухрядные) или три (трехрядные) ряда трубок;
  • Максимальная температура теплоносителя подаваемого в теплообменник – 170°С;
  • Максимальное давление теплоносителя – 1,5 МПа.

Маркировка

NPW
1
30-15
2
2
3
(нерж.)
4
1
обозначение водяного воздухонагревателя
2
присоединительные размеры фланца, см
3
рядность теплообменника (2 ряда, 3 ряда)
4
нержавеющее исполнение

Характеристики

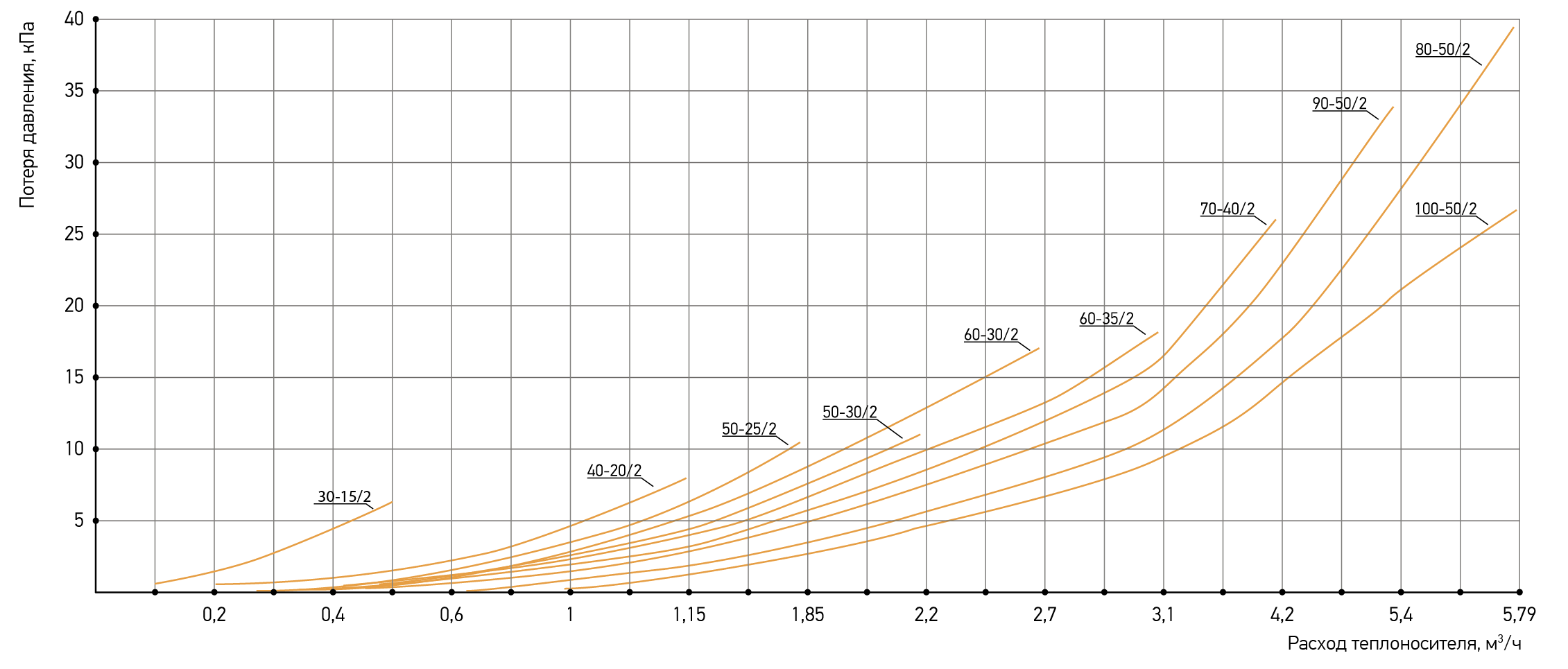

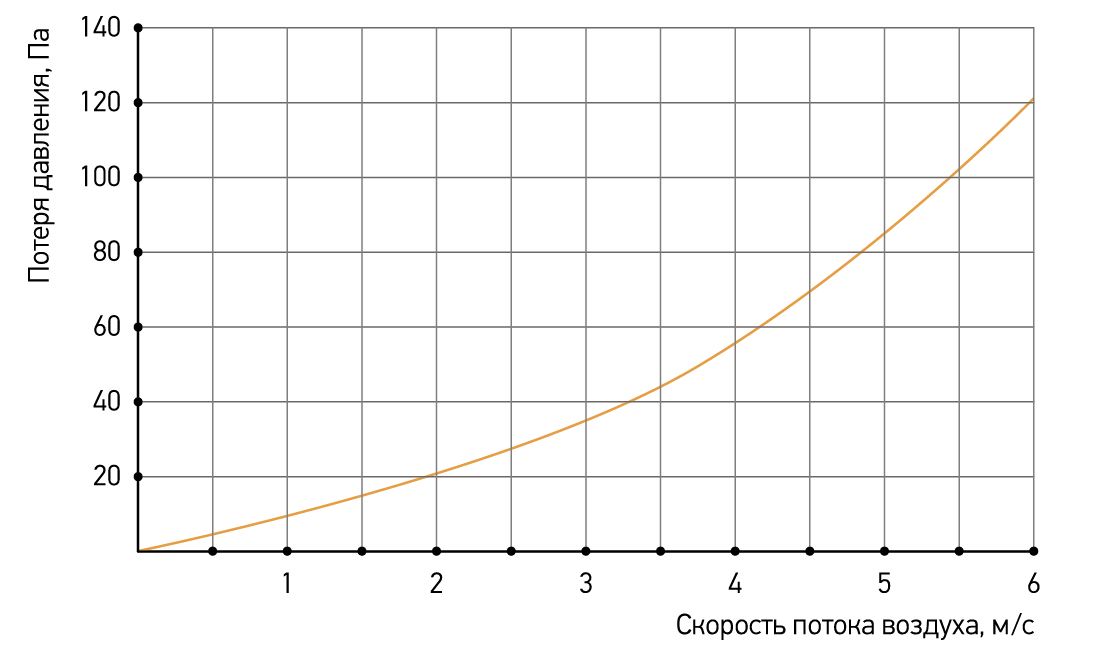

Двухрядные воздухонагреватели NPW/2

Типоразмер Расход воздуха, м³/ч Расход теплоносителя, м³/ч Теплопроизводительность, кВт t воздуха на выходе, °С Заправочный объем, л Масса, кг
NPW 30-15/2 440 0,31 7,08 18 0,5 4,1
NPW 40-20/2 1150 0,81 18,57 18 0,7 5,6
NPW 50‑25/2 1800 1,27 29,06 18 1 6,6
NPW 50‑30/2 2150 1,51 34,71 18 1,3 7,1
NPW 60‑30/2 2600 1,83 41,97 18 1,5 8,1
NPW 60‑35/2 3020 2,13 48,75 18 1,7 8,8
NPW 70‑40/2 4030 2,84 65,06 18 2,2 10,6
NPW 80‑50/2 5750 4,05 92,83 18 3,2 13,5
NPW 90‑50/2 6480 4,57 104,61 18 3,5 16,4
NPW 100‑50/2 7200 5,07 116,25 18 3,8 18,5

Температура наружного воздуха tнар. = –20 °С, температура воды 90/70 °С.

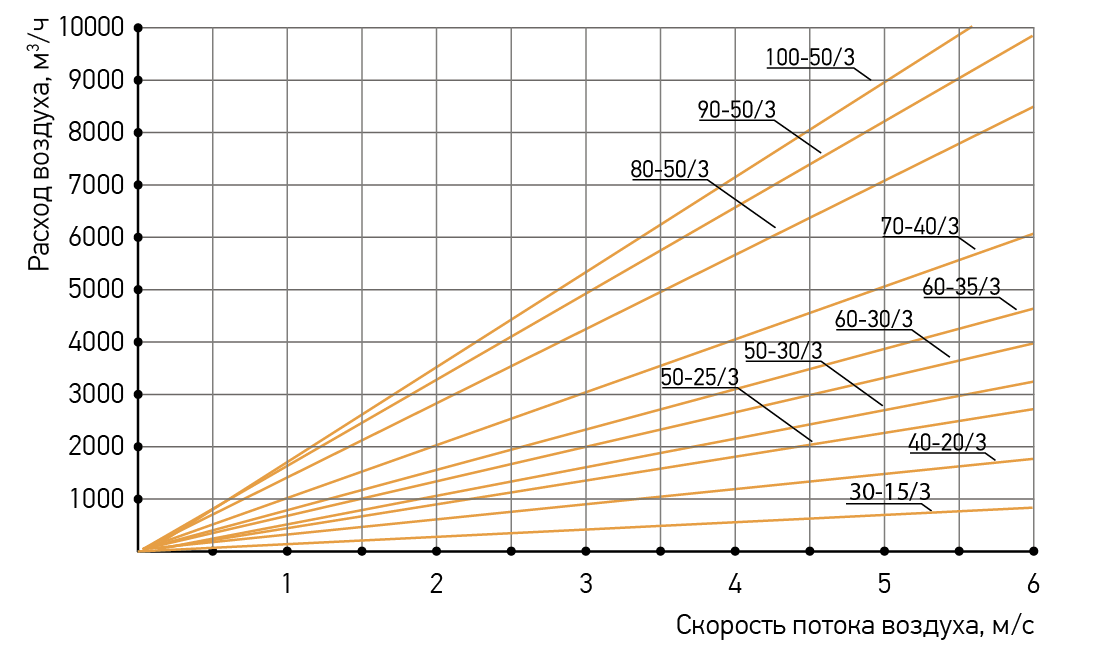

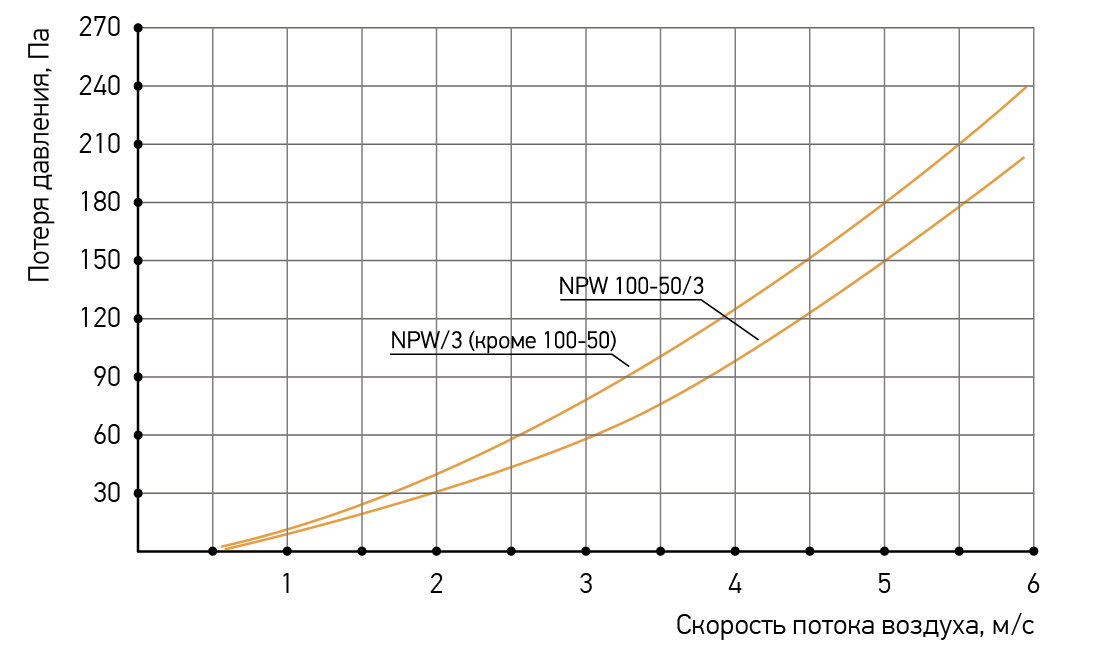

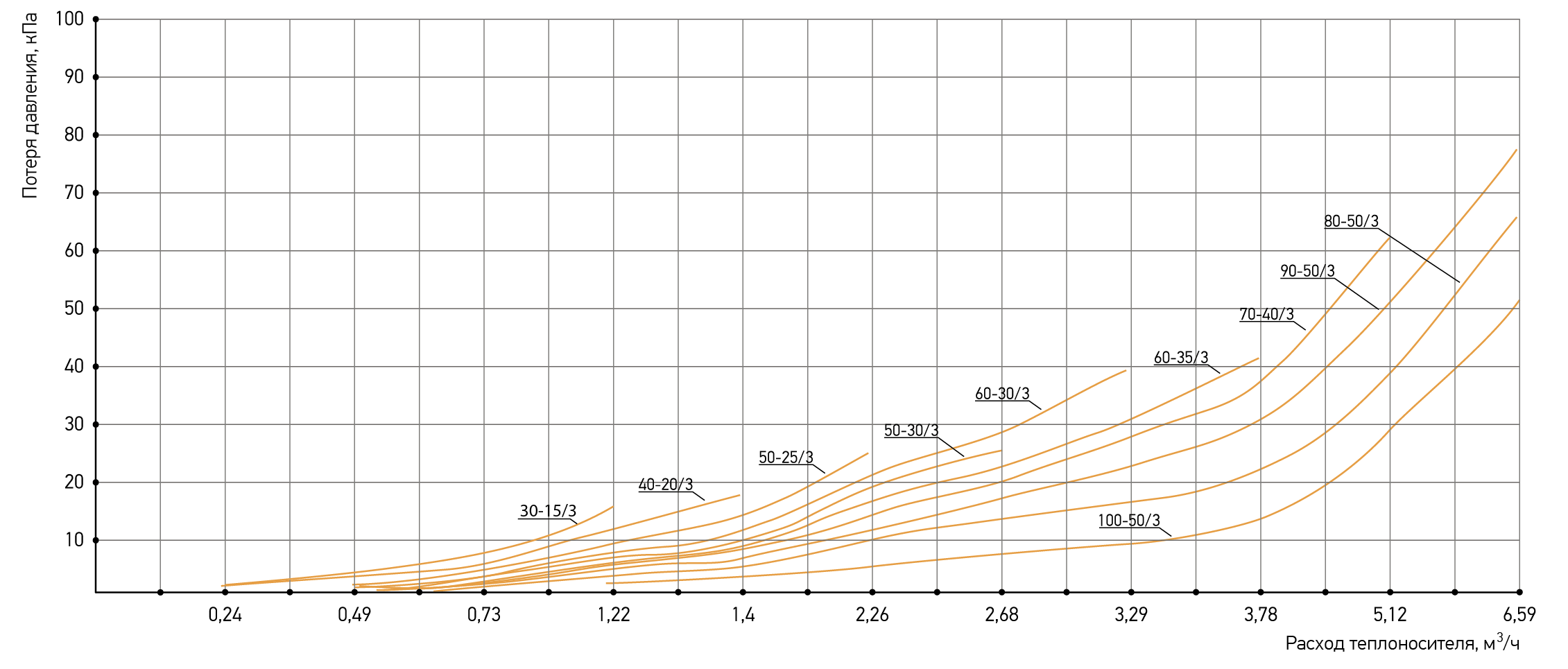

Трехрядные воздухонагреватели NPW/3

Типоразмер Расход воздуха, м³/ч Расход теплоносителя, м³/ч Теплопроизводительность, кВт t воздуха на выходе, °С Заправочный объем, л Масса, кг
NPW 30-15/3 520 0,53 12,02 29 0,6 5,6
NPW 40-20/3 1150 1,16 26,69 29 1 7,1
NPW 50‑25/3 1800 1,82 41,77 29 1,4 8,6
NPW 50‑30/3 2150 2,18 49,9 29 1,8 10,1
NPW 60‑30/3 2600 2,63 60,34 29 2 11,6
NPW 60‑35/3 3020 3,06 70,09 29 2,3 13,1
NPW 70‑40/3 4030 4,08 93,52 29 3 14,6
NPW 80‑50/3 5750 5,82 133,44 29 4,4 16,1
NPW 90‑50/3 6480 6,56 150,38 29 4,8 17,6
NPW 100‑50/3 7200 7,29 167,09 29 5,3 19,8

Температура наружного воздуха tнар. = –30 °С, температура воды 90/70 °С.

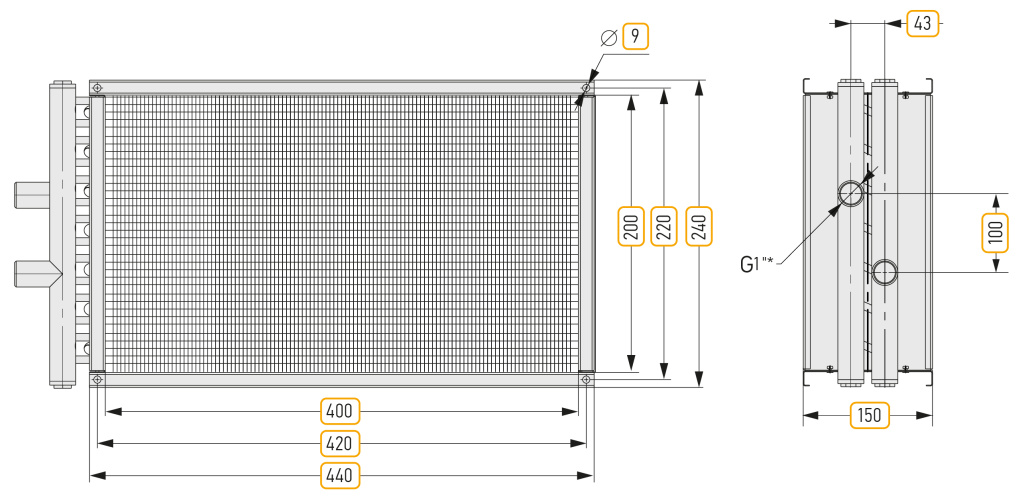

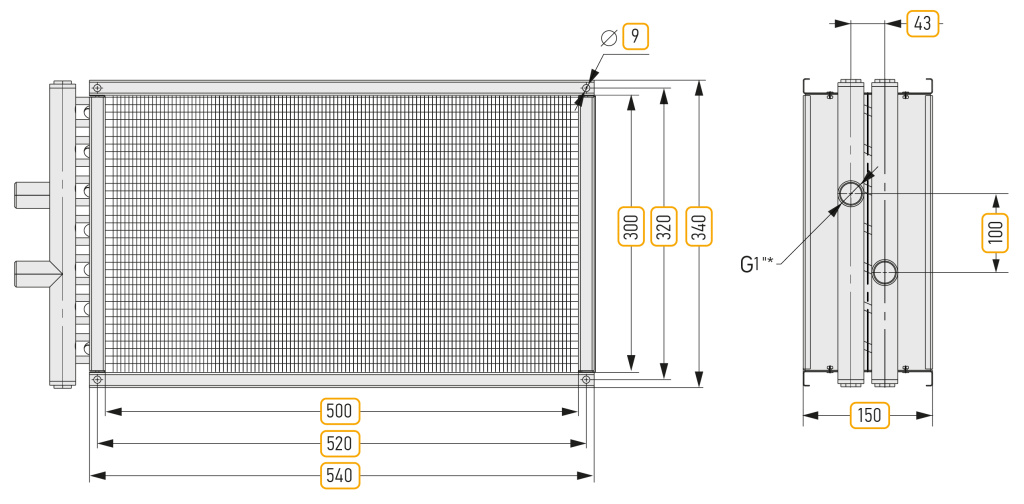

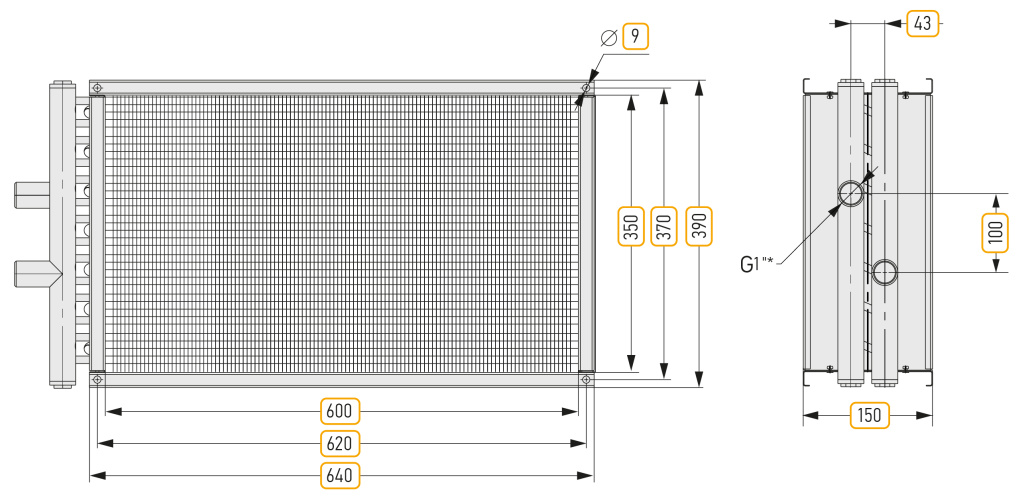

Типоразмеры

NPW трехрядные

NPW 30-15/3
NPW 100-50/3
NPW 90-50/3
NPW 80-50/3
NPW 70-40/3
NPW 60-35/3
NPW 60-30/3
NPW 50-30/3
NPW 50-25/3
NPW 40-20/3

NPW двухрядные

NPW 30-15/2
NPW 100-50/2
NPW 90-50/2
NPW 80-50/2
NPW 70-40/2
NPW 60-35/2
NPW 60-30/2
NPW 50-30/2
NPW 50-25/2
NPW 40-20/2

Дополнительно

Блок управления UM VA-W/E

Подробнее

Термостат STW KP-61

Подробнее

Датчик температуры воды VSP-3N

Подробнее

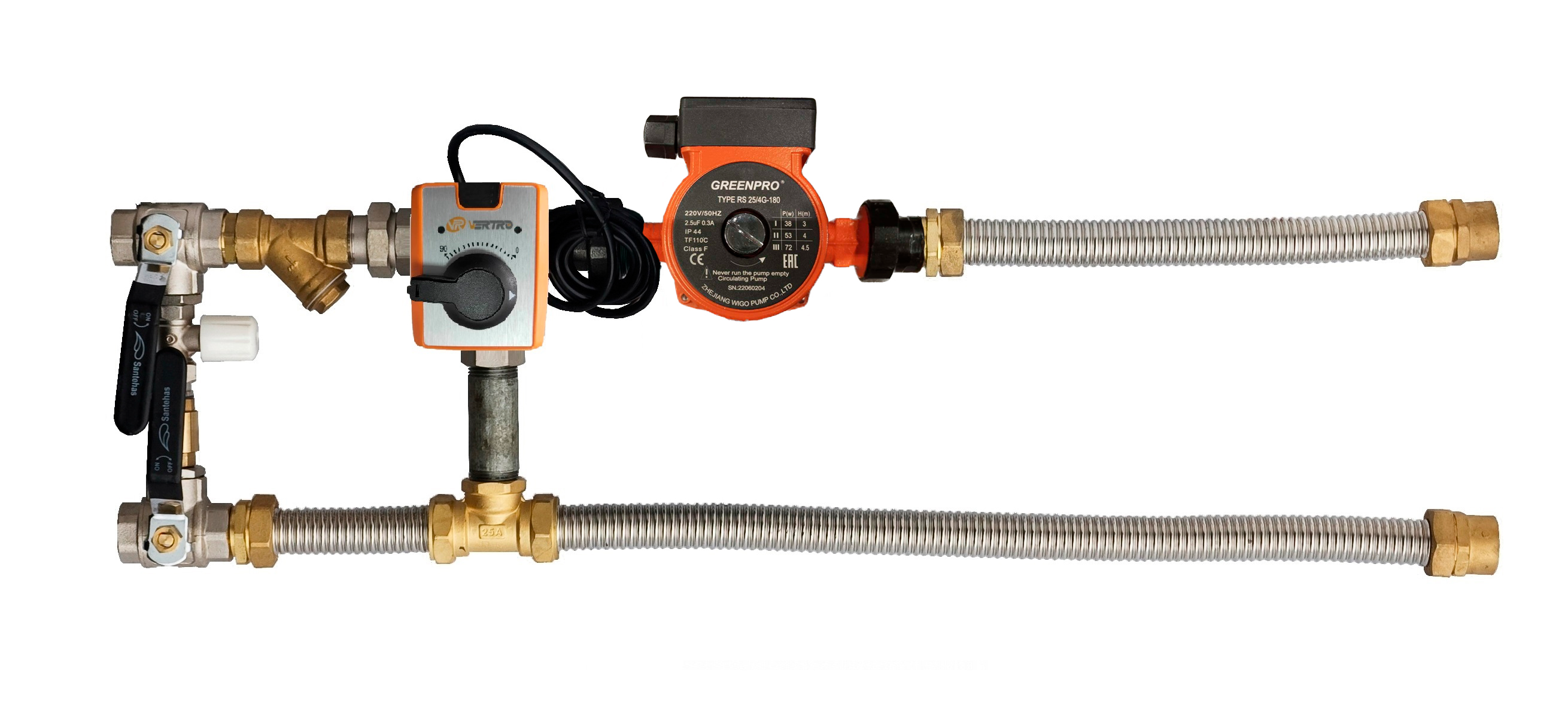

Смесительные узлы ONX
