| Параметр | TVP H 60-30 | TVP H 60-35 | TVP H 70-40 DM | TVP H 70-40 | TVP H 80-50 | TVP H 90-50 |
|---|---|---|---|---|---|---|
| Расход воздуха, м³/ч | 3075 | 4170 | 4520 | 6280 | 7080 | 9100 |
| Питание, В/фаз/Гц | 380/3/50 | |||||
| Потр. мощность, кВт | 1,1 | 1,5 | 1,5 | 3 | 3 | 5,5 |
| Макс. ток, А | 2,5 | 3,3 | 3,3 | 6,1 | 6,1 | 10,9 |
| Уровень шума, дБ(А)* | 60 | 62 | 61 | 65 | 63 | 69 |
* Акустическое давление для помещений со средней способностью к поглощению звука, объемом 500 м³, на расстоянии 5 м от устройства.
| Размер проёма, м | Дальность действия, м | ||||||
|---|---|---|---|---|---|---|---|
| 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | |
| 2 | — | 60‑30 / 2 | 60‑30 / 2 | 60‑35 / 2 | 70-40DM / 2 | 70‑40 / 2 | 80‑50 / 2 |
| 2,5 | 60‑30 / 2,5 | 60‑30 / 2,5 | 60‑35 / 2,5 | 70-40DM / 2,5 | 70‑40 / 2,5 | 80‑50 / 2,5 | 80‑50 / 2,5 |
| 3 | 60‑30 / 3 | 60‑35 / 3 | 70-40DM / 3 | 70‑40 / 3 | 80‑50 / 3 | 80‑50 / 3 | 90‑50 / 3 |
| 3,5 | 60‑35 / 3,5 | 70-40DM / 3,5 | 70‑40 / 3,5 | 80‑50 / 3,5 | 80‑50 / 3,5 | 90‑50 / 3,5 | — |
| 4 | 70-40DM / 4 | 70‑40 / 4 | 80‑50 / 4 | 80‑50 / 4 | 90‑50 / 4 | — | — |
| 4,5 | 70‑40 / 4,5 | 80‑50 / 4,5 | 80‑50 / 4,5 | 90‑50 / 4,5 | — | — | — |
| 5 | 80‑50 / 5 | 80‑50 / 5 | 90‑50 / 5 | — | — | — | — |
| Характеристика | 60‑30 | 60‑35 | 70‑40 DM | 70‑40 | 80‑50 | 90‑50 |
|---|---|---|---|---|---|---|
| Заборная решетка (с донной заглушкой) | ||||||
| Тип | 60‑30 | 60‑35 | 70‑40 | 70‑40 | 80‑50 | 90‑50 |
| Длина, мм | 250 | 250 | 280 | 280 | 340 | 340 |
| Масса, кг | 3 | 3,5 | 4,8 | 4,8 | 6,5 | 7 |
| Вентилятор | ||||||
| Тип | VL 60‑30/28.2D | VL 60‑35/31.2D | VL 70‑40/31.2DM | VL 70‑40/35.2D | VL 80‑50/35.2D | VL 90‑50/40.2D |
| Длина, мм | 500 | 500 | 600 | 600 | 635 | 650 |
| Масса, кг | 37 | 40 | 47 | 53 | 61 | 75 |
| Длина блока щелевых секций, м | Состав блока щелевых секций | Общая масса блока щелевых секций, кг | |||||
|---|---|---|---|---|---|---|---|
| SCH 1м | SCH 1,5м | 60‑30 | 60‑35 | 70‑40 | 80‑50 | 90‑50 | |
| 2 | 2 шт | — | 31 | 32 | 37 | 43 | 48 |
| 2,5 | 1 шт | 1 шт | 38 | 40 | 46 | 53 | 58 |
| 3 | — | 2 шт | 45 | 47 | 54 | 63 | 67 |
| 3,5 | 2 шт | 1 шт | 54 | 56 | 64 | 75 | 82 |
| 4 | 1 шт | 2 шт | 61 | 63 | 73 | 85 | 91 |
| 4,5 | — | 3 шт | 68 | 71 | 81 | 95 | 101 |
| 5 | 2 шт | 2 шт | 73 | 87 | 100 | 116 | 125 |
| Типоразмер | TVP 60‑30 H |
| Расход воздуха | 3075 м³/ч |
| Питание | 380/3/50 В/фаз/Гц |
| Потр. мощность | 1,1 кВт |
| Макс. ток | 2,5 А |
| Уровень шума | 60 дБ(А) |
| Длина заборной решетки | 250 мм |
| Масса заборной решетки | 3 кг |
| Тип вентилятора | VL 60‑30/28.2D |
| Длина вентилятора | 500 мм |
| Масса вентилятора | 37 кг |
| Масса блока щелевых секций | 31 кг (2 м), 38 кг (2,5 м), 45 кг (3 м), 54 кг (3,5 м), 61 кг (4 м), 68 кг (4,5 м), 73 кг (5 м) |
| Ширина выходной щели | 35 мм |
| Длина щелевых секций | от 2 до 5 м |
| Типоразмер | TVP 60‑35 H |
| Расход воздуха | 4170 м³/ч |
| Питание | 380/3/50 В/фаз/Гц |
| Потр. мощность | 1,5 кВт |
| Макс. ток | 3,3 А |
| Уровень шума | 62 дБ(А) |
| Длина заборной решетки | 250 мм |
| Масса заборной решетки | 3,5 кг |
| Тип вентилятора | VL 60‑35/31.2D |
| Длина вентилятора | 500 мм |
| Масса вентилятора | 40 кг |
| Масса блока щелевых секций | 32 кг (2 м), 40 кг (2,5 м), 47 кг (3 м), 56 кг (3,5 м), 63 кг (4 м), 71 кг (4,5 м), 87 кг (5 м) |
| Ширина выходной щели | 35 мм |
| Длина щелевых секций | от 2 до 5 м |
| Типоразмер | TVP 70‑40 H |
| Расход воздуха | 6280 м³/ч |
| Питание | 380/3/50 В/фаз/Гц |
| Потр. мощность | 3 кВт |
| Макс. ток | 6,1 А |
| Уровень шума | 65 дБ(А) |
| Длина заборной решетки | 280 мм |
| Масса заборной решетки | 4,8 кг |
| Тип вентилятора | VL 70‑40/35.2D |
| Длина вентилятора | 600 мм |
| Масса вентилятора | 53 кг |
| Масса блока щелевых секций | 43 кг (2 м), 53 кг (2,5 м), 63 кг (3 м), 75 кг (3,5 м), 85 кг (4 м), 95 кг (4,5 м), 116 кг (5 м) |
| Ширина выходной щели | 35 мм |
| Длина щелевых секций | от 2 до 5 м |
| Типоразмер | TVP 70‑40 DM H |
| Расход воздуха | 4520 м³/ч |
| Питание | 380/3/50 В/фаз/Гц |
| Потр. мощность | 1,5 кВт |
| Макс. ток | 3,3 А |
| Уровень шума | 61 дБ(А) |
| Длина заборной решетки | 280 мм |
| Масса заборной решетки | 4,8 кг |
| Тип вентилятора | VL 70‑40/31.2DM |
| Длина вентилятора | 600 мм |
| Масса вентилятора | 47 кг |
| Масса блока щелевых секций | 37 кг (2 м), 46 кг (2,5 м), 54 кг (3 м), 64 кг (3,5 м), 73 кг (4 м), 81 кг (4,5 м), 100 кг (5 м) |
| Ширина выходной щели | 35 мм |
| Длина щелевых секций | от 2 до 5 м |

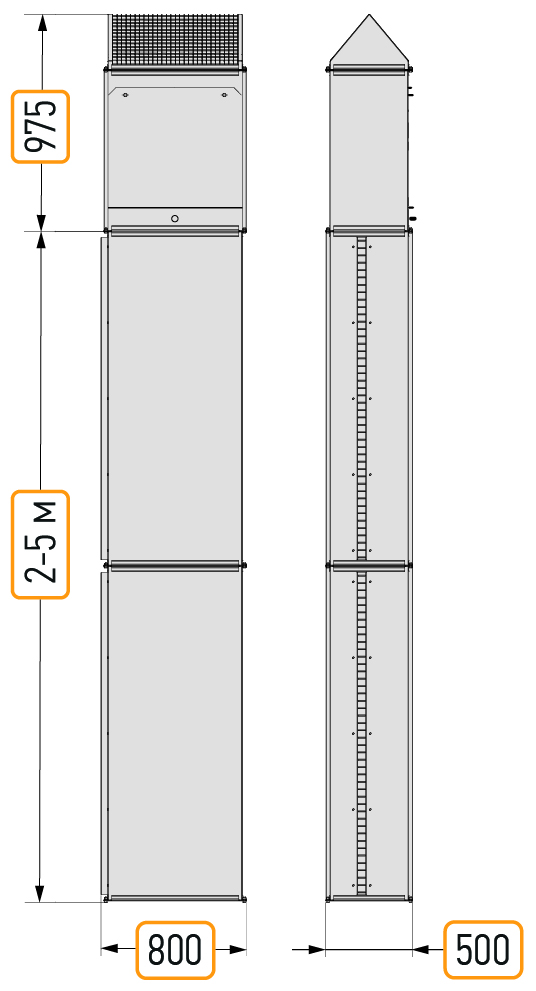

| Типоразмер | TVP 80‑50 H |
| Расход воздуха | 7080 м³/ч |
| Питание | 380/3/50 В/фаз/Гц |
| Потр. мощность | 3 кВт |
| Макс. ток | 6,1 А |
| Уровень шума | 63 дБ(А) |
| Длина заборной решетки | 340 мм |
| Масса заборной решетки | 6,5 кг |
| Тип вентилятора | VL 80‑50/35.2D |
| Длина вентилятора | 635 мм |
| Масса вентилятора | 61 кг |
| Масса блока щелевых секций | 48 кг (2 м), 58 кг (2,5 м), 67 кг (3 м), 82 кг (3,5 м), 91 кг (4 м), 101 кг (4,5 м), 125 кг (5 м) |
| Ширина выходной щели | 35 мм |
| Длина щелевых секций | от 2 до 5 м |

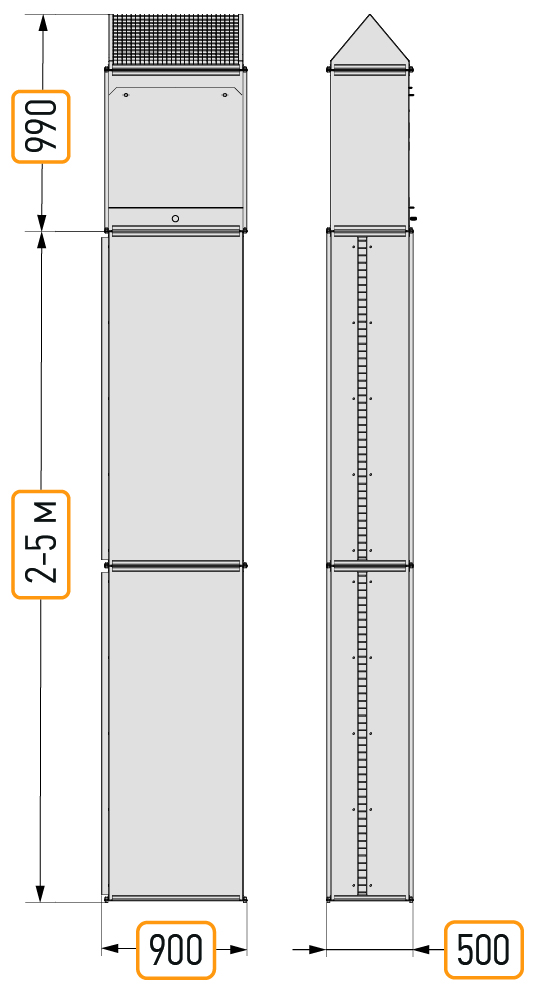

| Типоразмер | TVP 90‑50 H |
| Расход воздуха | 9100 м³/ч |
| Питание | 380/3/50 В/фаз/Гц |
| Потр. мощность | 5,5 кВт |
| Макс. ток | 10,9 А |
| Уровень шума | 69 дБ(А) |
| Длина заборной решетки | 340 мм |
| Масса заборной решетки | 7 кг |
| Тип вентилятора | VL 90‑50/40.2D |
| Длина вентилятора | 650 мм |

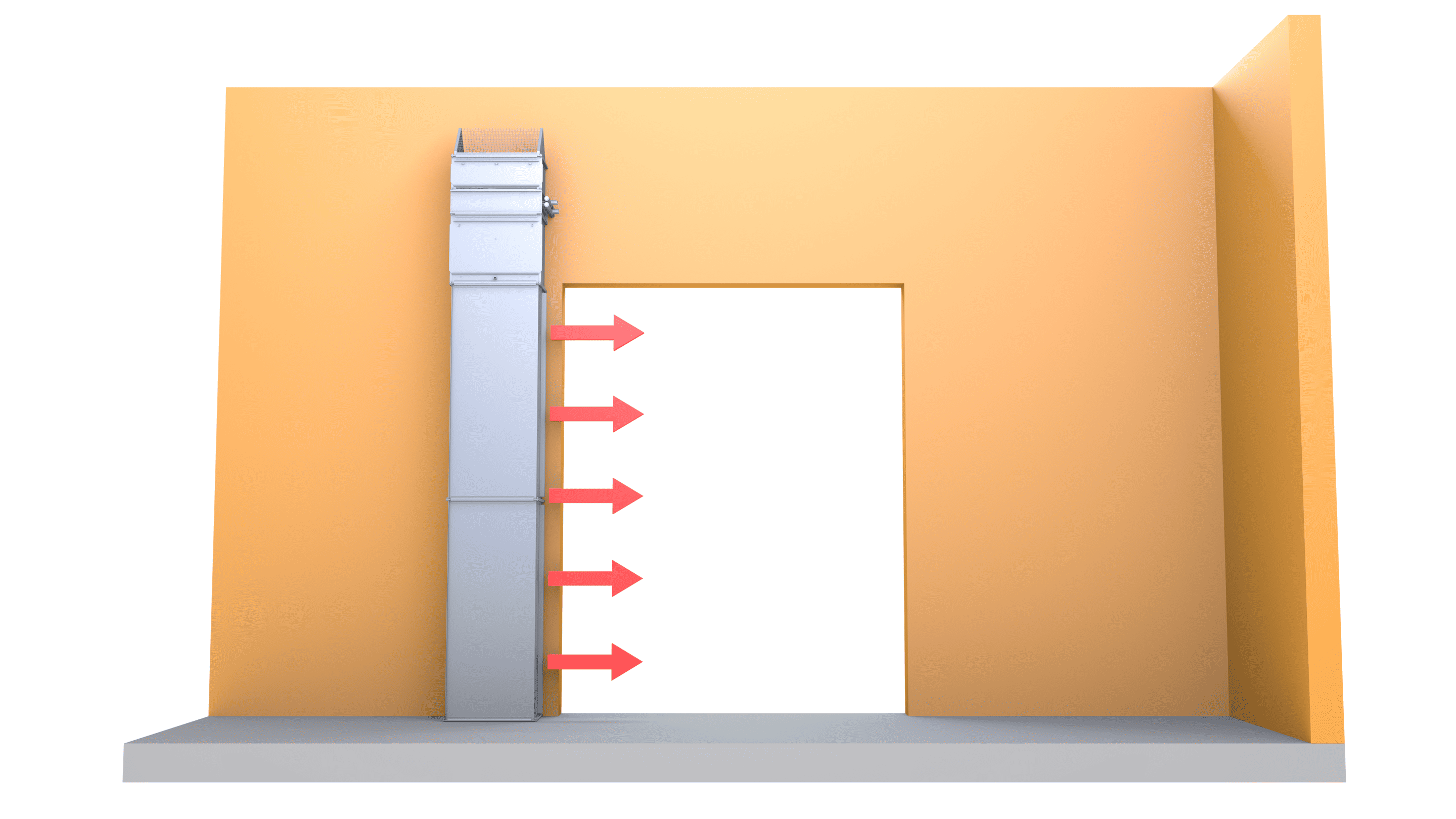

Одна вертикальная завеса
Две вертикальных завесы
Одна горизонтальная завеса
Две горизонтальных завесы
Одна вертикальная завеса с забором воздуха сбоку от проема
Две вертикальные завесы с забором воздуха сбоку от проема
Две вертикальные завесы с забором воздуха сверху от проема
