OF

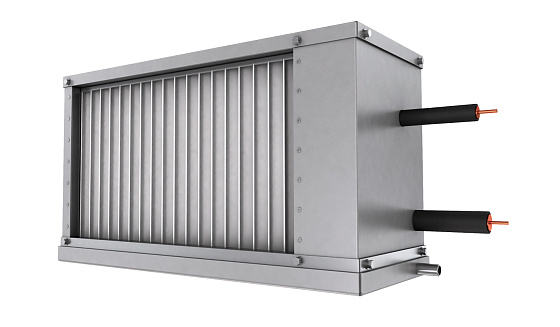

Воздухоохладитель фреоновый OF

Воздухоохладители OF используются для охлаждения приточного воздуха в системах кондиционирования с прямоугольным сечением воздуховодов. Охлаждаемый воздух не должен содержать каких либо агрессивных примесей.

  • Теплообменник выполнен из медных труб с алюминиевым оребрением;

  • Корпус охладителя изготовлен из оцинкованной стали марки 08ПС;

  • Вариант специсполнения – коррозионностойкий (нержавеющая сталь);

  • В комплектацию входят каплеуловитель и изолированный поддон для сбора конденсата;

  • Для слива конденсата предусмотрен дренажный патрубок;

  • Используется фреон R22, R410A;

  • При поставке фреоновый охладитель опрессован азотом.

Маркировка

OF
1
40-20
2
4
3
L
4
(нерж.)
5
1
обозначение фреонового воздухоохладителя
2
присоединительные размеры фланца, см
3
рядность теплообменника 4-х, 6-ти или 8-ми (при 3-х рядах не заполняется)
4
исполнение (L – левое, R - правое)
5
нержавеющее исполнение

Характеристики

Типоразмер Заправочный объем, л Расход воздуха, м³/ч Выход. воздух, °С Мощность, кВт Масса, кг
OF 40‑20 1 1000 19 5,6 16
OF 50‑25 1,4 1600 19 9 18
OF 50‑30 1,8 1900 19 10,6 19
OF 60‑30 2 2300 19 12,9 21
OF 60‑35 2,3 2700 19 15,1 23
OF 70‑40 3 3600 19 20,2 26
OF 80‑50 4,4 5100 19 28,5 32
OF 90‑50 4,8 5700 19 32 36
OF 100‑50 5,3 6300 19 35,5 42

Температура наружного воздуха tнар.=30°С, относительная влажность φ = 45%. Температура кипения (R410A) 5°С.

Типоразмеры

OF 40‑20
OF 50‑25
OF 50‑30
OF 60‑30

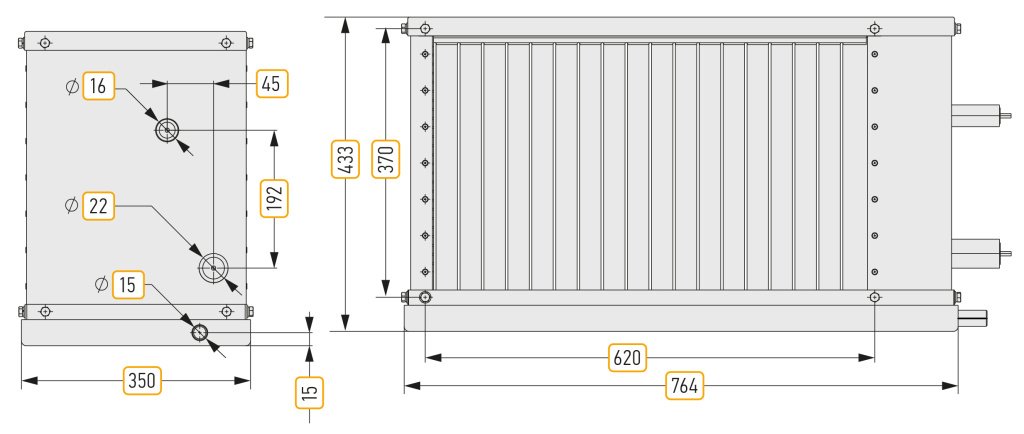

OF 60‑35

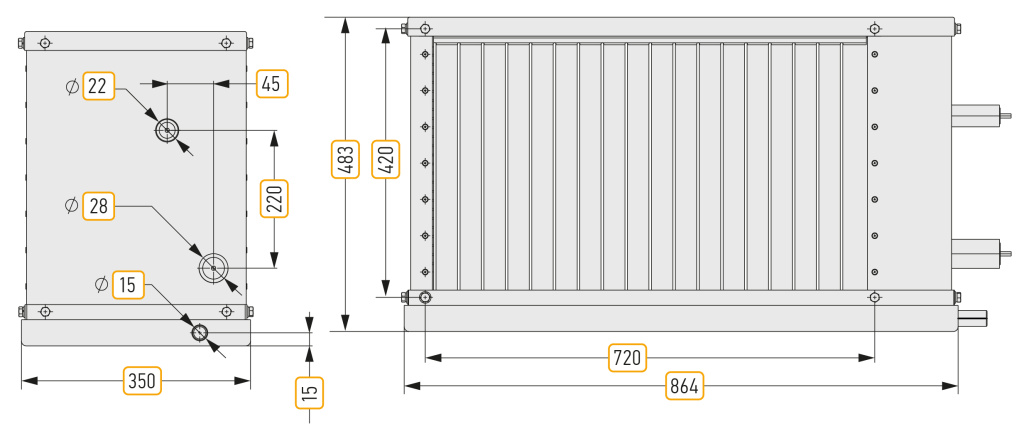

OF 70‑40
OF 80‑50
OF 90‑50
OF 100‑50
