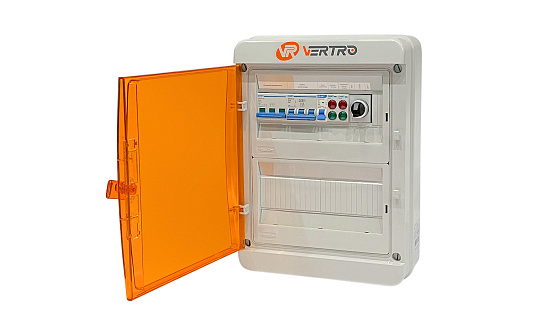

Щит управления вентилятором

UM-V-R-RU

Щиты управления UM‑V-R-RU используются для управления вентиляторами VL, VP, VS, а также вентиляторными секциями центральных кондиционеров AVM, AVMD, AVL, AVLD, подключаемыми через частотные регуляторы оборотов с резервированием.

Корпус щита выполнен из термостойкого пластика и оснащен прозрачной пластиковой крышкой;
Степень защиты корпуса при закрытой крышке – IP65, при открытой – IP40.

Описание

Дополнительно

Вопросы

Описание

Тип исполнения

UM-V-1R2,2-RU2,2 – щит управления трехфазным вентилятором через однофазный частотный регулятор (мощность до 2,2 кВт, рабочий ток до 11 А) с резервом (двигатель/вентилятор)
UM-V-3R2,2-RU2,2 (11, 15, 18.5, 22, 30, 45, 55) – щит управления трехфазным вентилятором через трехфазный частотный регулятор (мощность до 2.2 (11, 15, 18.5, 22, 30, 45, 55) кВт с резервом (двигатель/вентилятор).

Функции

Подключение и защита частотного регулятора основного двигателя/вентилятора;
Подключение и защита частотного регулятора резервного двигателя/вентилятора;
Автоматическое включение резерва при аварии основного двигателя/вентилятора;
Подключение датчика засорения фильтра;
Подключение датчика перепада давления на вентиляторе;
Управление приводом воздушной заслонки наружного воздуха (питание 220 В, с возвратной / без возвратной пружины);
Управление приводом воздушной заслонки на основном вентиляторе (питание 220 В, с возвратной / без возвратной пружины);
Управление приводом воздушной заслонки на резервном вентиляторе (питание 220 В, с возвратной / без возвратной пружины);
Ручной пуск и остановка;
Внешний пуск и остановка (тип сигнала – сухой контакт);
Местная индикация «работа / авария»;
Местная индикация наличия питания;
Местная индикация засорения фильтра;
Внешняя индикация «работа / авария» (тип сигнала – сухой контакт);
Остановка по сигналу от пожарной сигнализации (тип сигнала – H3 сухой контакт).

Размер

Единый размер (ШхВхГ) для всех щитов UM‑V-R-RU: 300×560×153 мм
