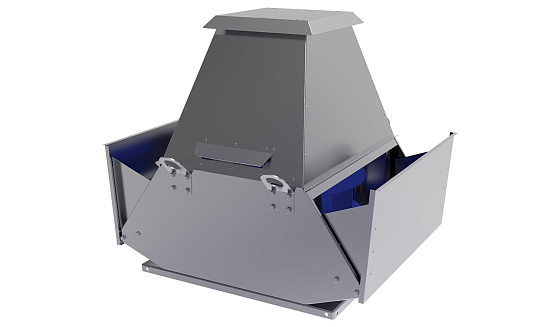

Вентилятор крышный с выбросом вверх

VSDV

Общепромышленные крышные вентиляторы VSDV предназначены для перемещения газовых сред в системах вытяжной вентиляции.

12 типоразмеров с расходом воздуха от 700 до 95 000 м³/ч;
Статическое давление до 2100 Па;
Климатическое исполнение У1, УХЛ1 и Т1 по ГОСТ 15150;
Группа механического исполнения М3;
Вариант исполнения – взрывозащищенный;
Вариант специсполнения – коррозионностойкий, кислотостойкий и теплостойкий.

Маркировка

Характеристики

Габариты и масса

Документация

Дополнительно

Вопросы

Маркировка

VSDV

2.2

ЕХ

НТ

обозначение крышного вентилятора с выхлопом вверх

диаметр рабочего колеса, см

исполнение рабочего колеса (H, F и K)

мощность электродвигателя, кВт

номинальные обороты электродвигателя в минуту (х100), об/мин

взрывозащищенное исполнение

маркировка взрывозащиты в зависимости от подгруппы газов (B – IIB, С – IIC)

тип специсполнения (KR – коррозионностойкий, AC – кислотостойкий)

теплостойкое исполнение

тропическое исполнение

Характеристики

Типоразмер	Мощность, кВт	Частота вращения, об/мин	Макс. объемный расход, м³/ч	Масса, кг
35H-0,55х15	0,55	1500	4475	49
35K-1,5х30	1,5	3000	5640	53
35H-2,2х30	2,2	2840	7400	61
40F-0,55х15	0,55	1500	5270	69
40H-0,55х15	0,55	1500	5320	58
40K-0,55х15	0,55	1500	4615	58
45K-0,55х15	0,55	1500	5360	67
45F-0,75х15	0,75	1500	6867	68
45H-1,1х15	1,1	1500	8025	74
50F-0,75х10	0,75	1000	8055	94
50H-0,75х10	0,75	1000	8095	93
50K-1,1х15	1,1	1500	8185	93
50F-1,5х15	1,5	1500	10505	95
50H-2,2х15	2,2	1500	12170	99
56F-0,75х10	0,75	1000	9215	114
56H-1,1х10	1,1	1000	10775	114
56F-2,2х15	2,2	1420	13470	120
56H-3х15	3,0	1500	15700	127
63F-1,1х10	1,1	1000	12390	142
63H-1,5х10	1,5	1000	14095	156
63F-4х15	4,0	1420	19225	167
63H-5,5х15	5,5	1500	22770	177
71H-1,5х7,5	1,5	750	16260	217
71F-2,2х10	2,2	940	17730	216
71H-3х10	3,0	1000	21250	226
71F-7,5х15	7,5	1455	28655	246
71H-11х15	11,0	1500	33895	257
80H-2,2х7,5	2,2	750	21890	283
80F-4х10	4,0	950	27670	292
80H-5,5х10	5,5	1000	30905	299
80K-11х15	11,0	1500	34085	308
80F-15х15	15,0	1500	43755	339
80H-18,5х15	18,5	1460	44850	367
90K-2,2х7,5	2,2	750	22100	353
90F-3х7,5	3,0	710	31665	363
90H-4х7,5	4,0	750	31820	378
90F-7,5х10	7,5	950	39895	424
90H-11х10	11,0	1000	46065	424
100K-4х7,5	4,0	750	31580	495
100F-5,5х7,5	5,5	750	40695	505
100H-7,5х7,5	7,5	750	45950	537
100K-11х10	11,0	1000	45643	541
100F-15х10	15,0	1000	58485	557
100H-18,5х10	18,5	1000	63509	586
112K-7,5х7,5	7,5	750	46157	587
112F-11х7,5	11,0	750	60575	609
112H-15х7,5	15,0	750	68230	649
112K-18,5х10	18,5	1000	63665	638
125K-15х7,5	15,0	750	67980	655
125F-18,5х7,5	18,5	750	84040	748
125H-22х7,5	22,0	750	90095	764

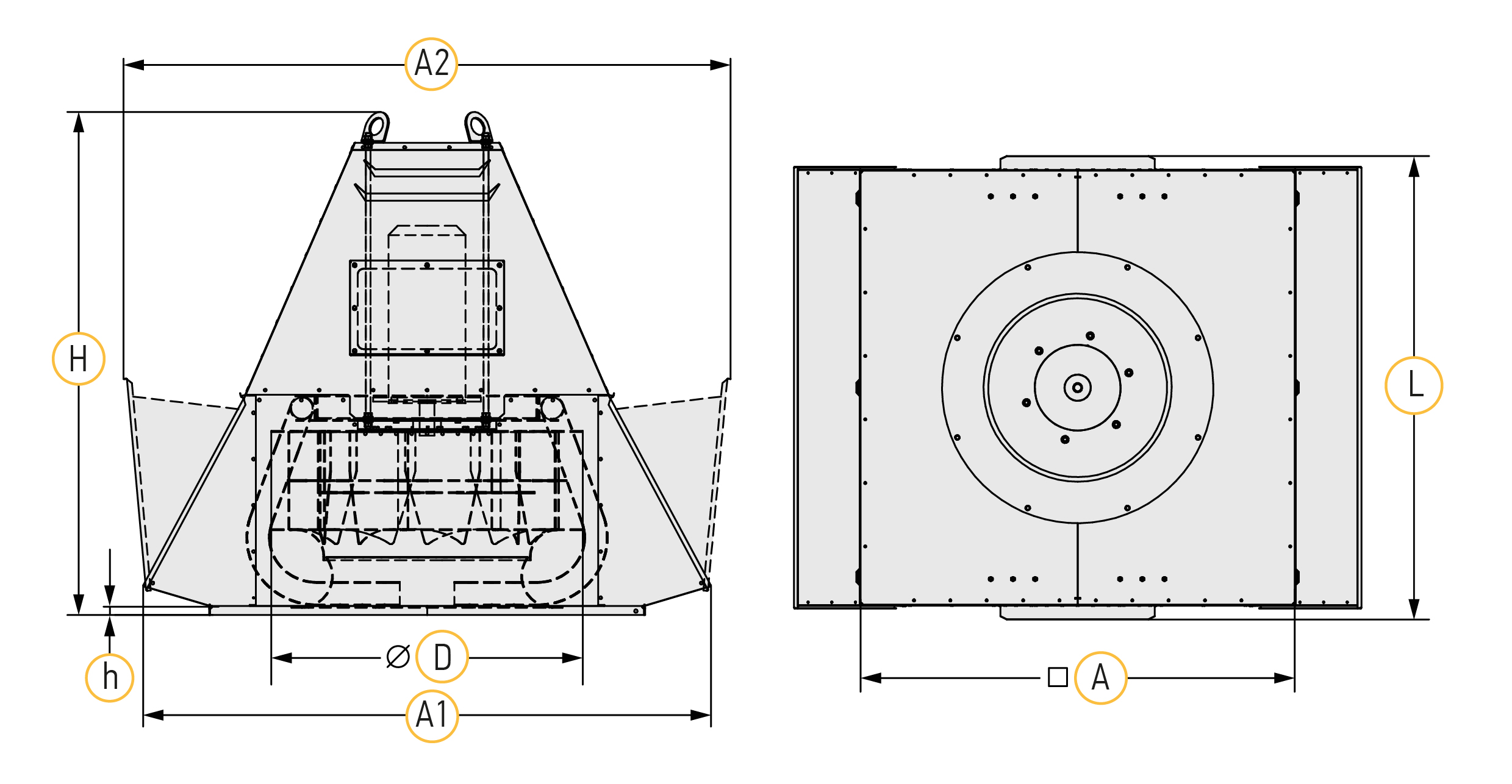

Габариты и масса

Типоразмер	Размеры, мм
Типоразмер	ØD	A	L	A2	A1	H	H1
35	404	592	828	703	761	678	20
40	455	633	893	745	812	791	20
45	505	661	1021	773	913	934	25
50	566	791	1136	902	1025	795	25
56	632	938	1332	1053	1203	916	25
63	715	1030	1413	1148	1302	1092	25
71	805	1081	1639	1199	1436	1172	25
80	908	1246	1863	1362	1654	1335	25
90	1010	1408	2096	1430	1840	1633	30
100	1130	1586	2323	1614	2052	1591	30
112	1262	1794	2392	1827	2170	1816	35
125	1415	1994	2631	2027	2333	1990	35

Документация

Скачать все

Сертификат сейсмостойкость VPD, VSDV

1.26 МБ, PDF

Инструкция VSDV, VSDB

1.99 МБ, PDF

Дополнительно

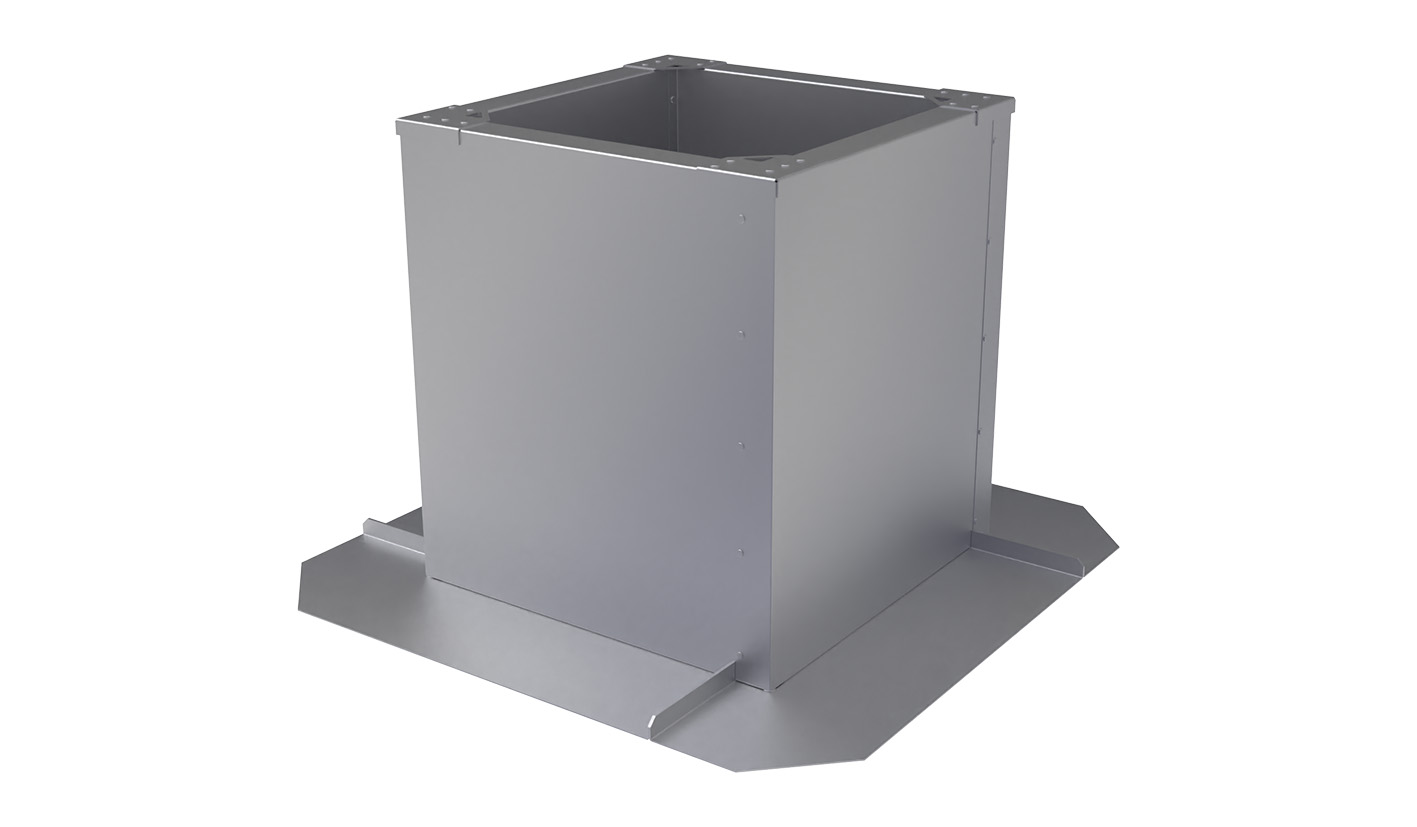

Стакан монтажный SMV

Подробнее

Поддон PV

Подробнее

Клапан обратный KOV

Подробнее

Щит управления вентилятором UM-V

Подробнее

Щит управления вентилятором UM-V-R

Подробнее

Регулятор оборотов частотный GS-51

Подробнее

Вопросы и ответы

Существует два вида термоконтактов — вынесенные и встроенные. В первом случае выводы термоконтактов необходимо подключать к управляющему устройству (частотному преобразователю, щиту или блоку управления либо иному устройству), которое остановит работу вентилятора при достижении на двигателе определённой температуры; если не подключить их к управляющему устройству, данная система защиты не будет работать, поэтому их подключение является обязательным условием гарантийного обслуживания. Встроенные термоконтакты работают без внешнего управляющего устройства: при достижении определённой температуры на обмотках цепь питания разрывается, и вентилятор останавливается. Что касается термоконтактов на наших вентиляторах — всё зависит от того, какой конкретно вентилятор вас интересует. В основном такая информация содержится в паспортах и инструкциях по монтажу, но обычно на всех вентиляторах, кроме серии VK, применяются вынесенные термоконтакты с типом сигнала «Сухой контакт». На вентиляторах VK — встроенные термоконтакты.

Для большинства трёхфазных асинхронных электродвигателей вентиляторов вентсистем предусмотрена возможность питания 220/380 В при использовании частотного преобразователя (ПЧ) в качестве источника питания. Конкретная схема («звезда» или «треугольник») в качестве рабочей выбирается исходя из параметров рабочего напряжения на «выходе» ПЧ. Соединение в схемы «звезда»/«треугольник» для электродвигателей «обычного» исполнения осуществляется перемычками в клеммной коробке (расположение перемычек приведено графически на крышке клеммной коробки для соответствующего напряжения питания); для электродвигателей, совмещённых с рабочим колесом (мотор-колёс) с шестью выводами проводников электрических обмоток в дополнительную клеммную коробку, информация приведена на крышке клеммной коробки с указанием по расположению перемычек между клеммами, а также на шильдике самого мотор-колеса с расшифровкой цветового значения проводников и их соединения в требуемую из двух вариантов схему для соответствующего напряжения питания.
