Чиллер с воздушным охлаждением конденсатора

JSA

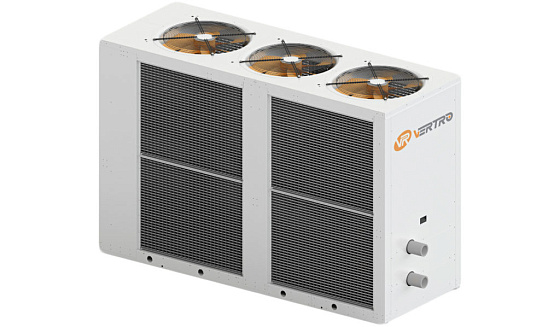

Чиллер с воздушным охлаждением конденсатора JSA
Чиллеры серии JSA предназначены для подготовки жидкого хладоносителя, подаваемого в секцию водяного охладителя центрального кондиционера.

  • Хладагент: фреон R410A;
  • Тип исполнения: только охлаждение;
  • Холодопроизводительность: от 41 до 224 кВт;
  • Диапазон рабочих температур окружающего воздуха от +5 до +44°С;
  • Коэффициент энергоэффективности: EER 3,2;
  • Допустимое содержание гликоля в смеси хладоносителя: до 40% (для исполнений со встроенным насосом).

Маркировка

JSA
1
190
2
2
3
A
4
MB
5
G
6
1
обозначение чиллера с воздушным охлаждением конденсатора
2
типоразмер
3
количество встроенных насосов (1 - один рабочий, 2 - один рабочий и один резервный)
4
характеристика насоса (A - низконапорный, B - средненапорный, C - высоконапорный)
5
дополнительные опции
6
тип гидравлического присоединения

Описание

Плавное регулирование скорости вентиляторов

Специальный алгоритм плавного регулирования скорости вращения вентиляторов гарантирует стабильную работу чиллера и обеспечивает расширенный диапазон рабочей температуры окружающего воздуха (снижение нижней границы до +5 °С).

Отказ от бака-накопителя

Благодаря большому количеству ступеней регулирования холодопроизводительности во многих случаях отпадает необходимость установки бака-накопителя.

Сниженный уровень шума и вибрации

Пониженный уровень шума достигается за счет применения малошумных компонентов. В стандартную комплектацию входят резиновые виброопоры, снижающие передачу вибрации на основание.

Защита испарителя

Защита испарителя от замерзания благодаря установленному реле протока (реле потока).

Гибкий режим эксплуатации

Возможность работы чиллера по температуре входящего или выходящего хладоносителя (выбор режима задается пользователем).

Умное управление

Специальный алгоритм управления гарантирует стабильную работу компонентов контура во всех режимах эксплуатации, а также равномерную наработку компрессоров и насосов.

Подключение к BMS

Возможность подключения к системе диспетчеризации зданий (опции EC, LW, MB).

Большой эксплуатационный ресурс.

Высокая эксплуатационная надежность всех компонентов.

Выносной гидромодуль.

При недостаточной производительности встроенных насосов чиллер может поставляться комплектно с выносным гидромодулем.

Блок управления

Блок управления расположен в отдельном отсеке внутри корпуса и включает в себя:
  • Контроллер, обеспечивающий управление чиллером и индикацию всех параметров: заданной и фактической температуры теплоносителя, реального времени, процента нагрузки, отображение состояния чиллера (работа / авария / блокировка);
  • Вводной выключатель;
  • Реле контроля последовательности и наличия фаз;
  • Модули расширения контроллера;
  • Устройства защиты двигателей компрессоров и насосов от перегрузки по току;
  • Цепь защиты электродвигателей вентиляторов и компрессоров по температуре обмоток, высокому и низкому давлениям в холодильном контуре;
  • Регулятор скорости вращения вентиляторов;
  • Трансформатор низковольтного питания цепей автоматики;
  • Магнитные пускатели.

Дополнительная опция: выносная панель управления (RS) с возможностью дистанционного изменения параметров и режимов работы, полным доступом и отображением всех меню контроллера.

Компрессоры

Спиральные трехфазные компрессоры с подогревом картера и встроенной защитой двигателя от перегрузки.

Характеристики

Параметр JSA 45 JSA 50 JSA 55 JSA 65 JSA 80 JSA 90 JSA 100 JSA 115 JSA 130 JSA 150 JSA 170 JSA 190 JSA 220 JSA 250
Холодопроизводительность, кВт 41,5 48,8 53,4 60,6 72,7 84,7 89 105,1 120 144,5 160 176,6 200,7 223,8
Электропитание, В/фаз/Гц ~400/3+PE/50
Макс. пусковой ток без насосов, А 44 52,8 45,8 54,8 60,8 85,4 82 91 124,6 151 132,5 141,5 162,2 184,4
Макс. рабочий ток блока с насосами А, А 47,2 56 50,4 59,4 65,4 90 88 97 130,6 158,8 140,3 149,3 170 195
Макс. рабочий ток блока с насосами В, А 50 58,8 51,8 60,8 66,8 93,2 89,8 98,8 132,4 161,6 143,1 155,9 179,8 202
Макс. рабочий ток блока с насосами С, А 43,6 47,8 52,6 61,6 67,6 81,2 92,2 101,2 113,2 129,6 150 162 185,9 208,1
Уровень звукового давления*, дБА 51,8 60,6 53,6 62,6 68,6 96 92,6 101,6 135,2 165,4 150,1 162,1 182,8 205
Уровень звукового давления с опцией LS*, дБА 61 61 61 61 61 65 65 65 65 65 65 65 67 67
Кол-во компрессоров, шт. 2 2 2 4 4 4 6 6 6 6 6 6 6 6
Потребляемая мощность**, кВт 14,3 16,9 18,6 20,7 24,3 28 32,2 37,7 43,4 51,3 57,5 61,8 67,1 80,3
Макс. рабочий ток, А 39,2 48 41 50 56 78,4 75 84 96 144 123 132 151,8 174
Макс. пусковой ток, А 118 123 126,5 110,5 132 157,8 135,5 160 186 219 208,5 216 256,5 304
Кол-во холод. контуров, шт. 1 1 1 2 2 2 2 2 2 2 2 2 2 2
Кол-во ступеней производит-ти, шт. 2 2 2 4 4 4 5 5 5 5 5 5 5 5
Ступени производительности, % 0-33-66-100 0-25-50-75-100 0-33-50-67-84-100
Кол-во вентиляторов, шт. 2 2 2 2 2 2 2 2 2 2 3 3 3 3
Расход воздуха, м³ 3,5 3,5 3,5 4,72 4,72 8 8 7,63 8,33 8,33 12,1 11,5 13,9 13,9
Суммарная мощность, кВт 1 1 1 1 1 2,6 2,6 2,6 2,6 2,6 3,9 3,9 4,35 4,35
Расход воды, л/с 2 2,3 2,5 2,9 3,5 4 4,2 5 5,7 6,9 7,6 8,4 9,6 10,7
Ном. мощность насоса «А», кВт 1,5 1,5 2,2 2,2 2,2 2,2 3 3 3 4 4 4 4 5,5
Ном. мощность насоса «В», кВт 3 3 3 3 3 4 4 4 4 5,5 5,5 7,5 9,2 9,2
Ном. мощность насоса «С», кВт 4 4 4 4 4 5,5 5,5 5,5 5,5 7,5 9,2 11 11 11
Располаг. напор чиллера с насосом 1А, кПа 175 154 217 205 151 143 194 187 190 165 149 146 149 119
Располаг. напор чиллера с насосом 2А, кПа 167 141 201 186 142 133 172 163 163 136 114 108 112 74
Располаг. напор чиллера с насосом 1В, кПа 294 274 287 276 225 240 229 224 227 247 229 283 347 339
Располаг. напор чиллера с насосом 2В, кПа 289 261 271 257 214 227 206 200 200 218 192 245 311 294
Располаг. напор чиллера с насосом 1С, кПа 400 377 388 375 319 311 305 302 307 385 363 446 433 426
Располаг. напор чиллера с насосом 2С, кПа 392 364 372 356 308 298 282 377 280 356 325 408 397 381
Мин. объем системы для работы без аккум. бака, м³ 0,38 0,44 0,48 0,28 0,33 0,38 0,54 0,63 0,72 0,87 0,97 1,06 1,22 1,35
Диаметр условного прохода ДУ, мм 50 50 50 50 50 50 65 65 65 65 80 80 80 80
Объем расширит. бака***, л 8 8 8 8 12 12 12 12 18 18 18 18 18 18
Трансп. масса без насосов, кг 746 808 850 900 1020 1050 1250 1295 1596 1658 1711 1771 — —
Трансп. масса LS без насосов, кг 684 715 730 930 990 1021 1060 1065 1576 1628 1666 1726 1738 1750
Трансп. масса с насосом 1А, кг 724 765 780 960 1020 1051 1090 1095 1656 1708 1746 1806 1818 1830
Трансп. масса с насосом 1В, кг 734 775 795 970 1030 1061 1100 1105 1661 1713 1751 1811 1823 1835
Трансп. масса с насосом 1С, кг 744 785 805 990 1050 1103 1139 1155 1676 1728 1766 1826 1838 1850
Трансп. масса с насосами 2А, кг 764 805 825 1020 1080 1133 1160 1175 1726 1778 1816 1876 1888 1900
Трансп. масса с насосами 2В, кг 784 825 845 1040 1100 1153 1190 1205 1746 1798 1836 1896 1908 1920
Трансп. масса с насосами 2С, кг 804 845 865 1050 1100 1185 1220 1235 1776 1828 1866 1926 1938 1950

* Уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м от чиллера (со стороны всасывания) и 1,5 м от опорной поверхности согласно DIN 45635.

** Условия: температура охлаждаемой воды от +12 до +7 °C, температура окружающего воздуха +35 °C.

*** Установлен в чиллерах со встроенными насосами, предварительное давление в расширительном баке 1,5 атм.

1А — чиллер со встроенным низконапорным циркуляционным насосом.

1В — чиллер со встроенным средненапорным циркуляционным насосом.

1С — чиллер со встроенным высоконапорным циркуляционным насосом.

2А — чиллер с двумя встроенными низконапорными циркуляционными насосами.

2В — чиллер с двумя встроенными средненапорными циркуляционными насосами.

2С — чиллер с двумя встроенными высоконапорными циркуляционными насосами.

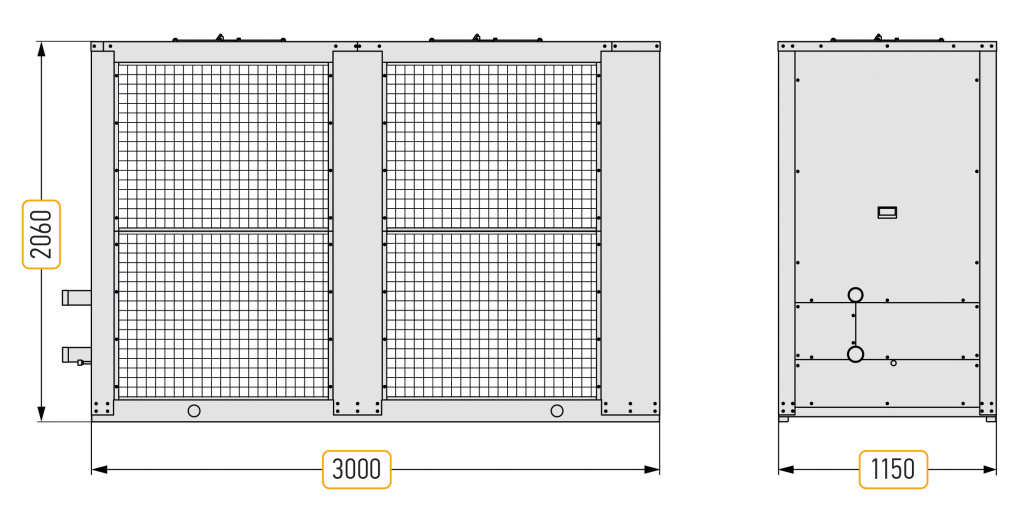

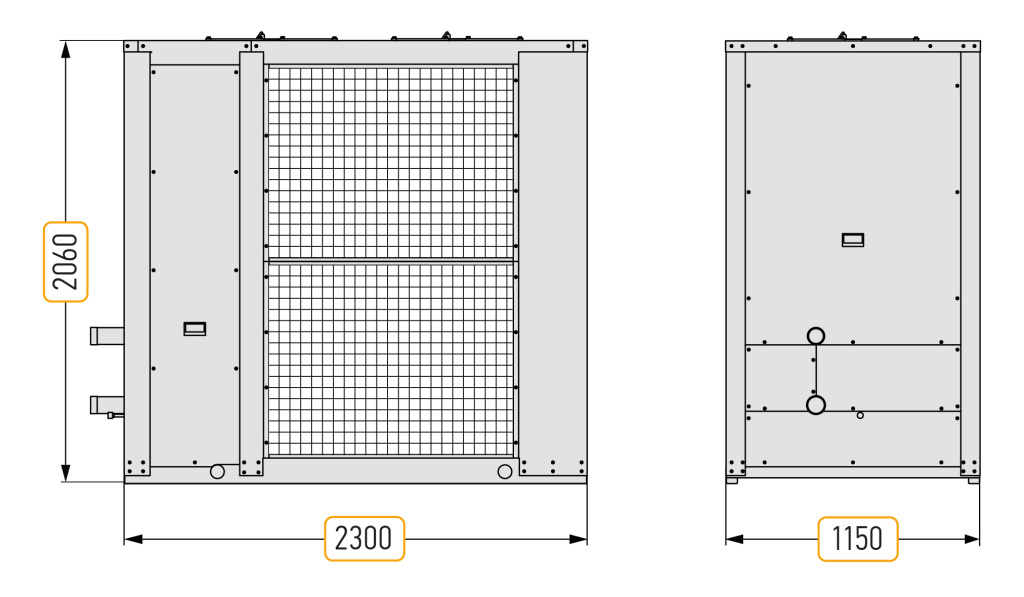

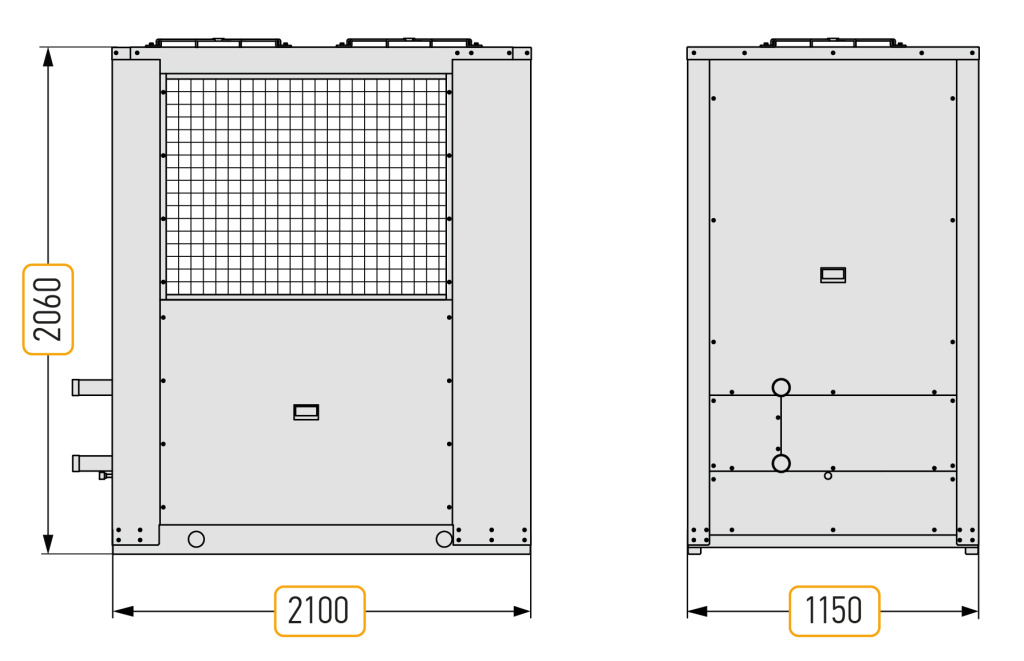

Типоразмеры

JSA 45
JSA 50
JSA 55
JSA 65
JSA 80
JSA 90
JSA 100
JSA 115
JSA 130
JSA 150
JSA 170
JSA 190
JSA 220
JSA 250

Дополнительно

Гидромодуль GMP

Подробнее
