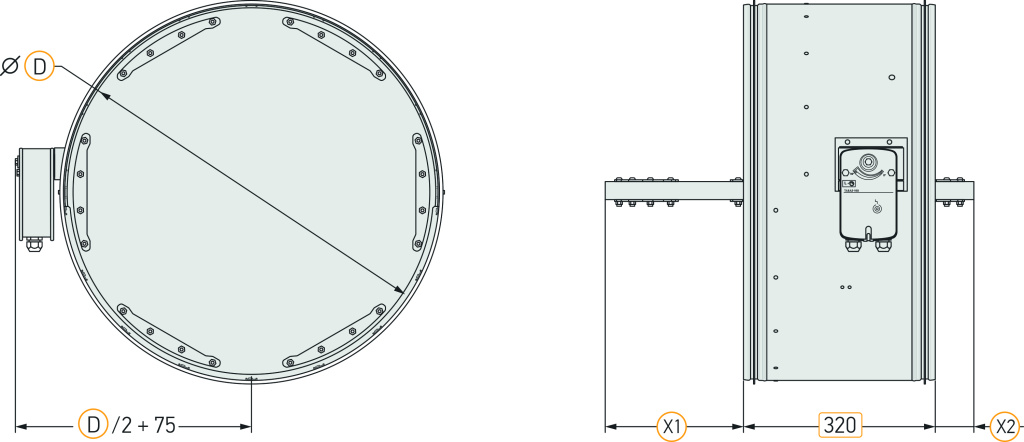

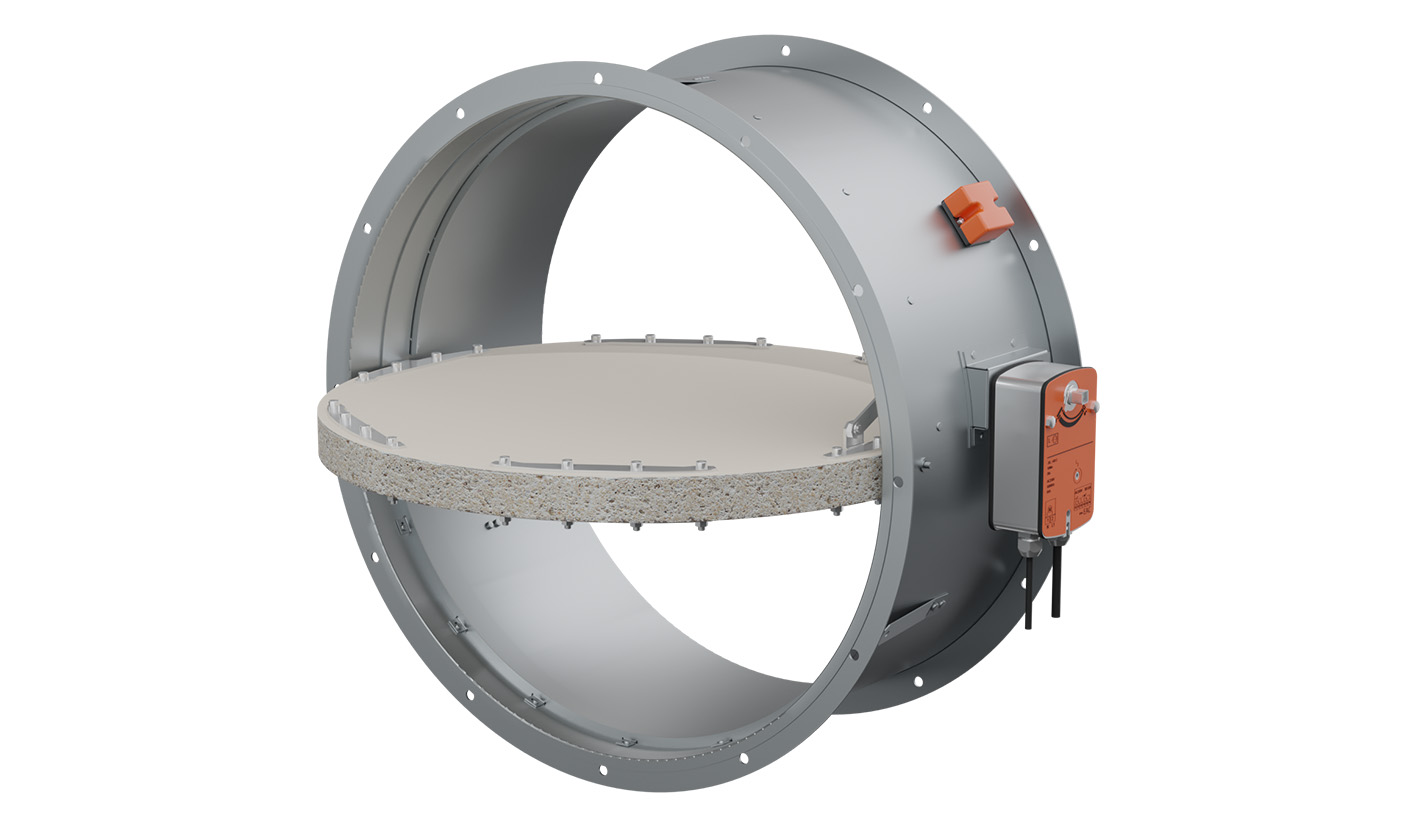

| D, мм | X1, мм | X2, мм | Площадь живого сечения, м² | Масса, кг | Значения коэфф. местного сопротивл-я | |||
|---|---|---|---|---|---|---|---|---|
| EI 60 | EI 90, 120 | EI 60 | EI 90, 120 | EI 60 | EI 90, 120 | |||
| 100 | — | — | 0,005 | 0,004 | 2,9 | 3,1 | 1,97 | 3,36 |
| 125 | — | — | 0,008 | 0,007 | 3,3 | 3,5 | 1,85 | 2,57 |
| 140 | — | — | 0,011 | 0,009 | 3,6 | 3,9 | 1,46 | 2,43 |
| 160 | — | — | 0,015 | 0,013 | 4 | 4,3 | 1,30 | 1,89 |
| 200 | 15 | — | 0,024 | 0,022 | 4,8 | 5,3 | 1,21 | 1,54 |
| 225 | 27 | — | 0,032 | 0,03 | 5,4 | 6 | 1,04 | 1,26 |
| 250 | 40 | — | 0,04 | 0,038 | 6,1 | 6,7 | 1,01 | 1,17 |
| 280 | 55 | — | 0,051 | 0,049 | 6,9 | 7,7 | 0,96 | 1,08 |
| 315 | 72 | — | 0,066 | 0,063 | 8 | 8,9 | 0,89 | 1,03 |
| 355 | 92 | — | 0,086 | 0,083 | 9,3 | 10,4 | 0,82 | 0,92 |
| 400 | 115 | — | 0,111 | 0,107 | 10,9 | 12,3 | 0,78 | 0,88 |
| 450 | 140 | — | 0,142 | 0,138 | 12,9 | 14,5 | 0,75 | 0,83 |
| 500 | 165 | — | 0,178 | 0,173 | 15,1 | 17 | 0,72 | 0,79 |
| 560 | 195 | 30 | 0,225 | 0,22 | 17,9 | 20,2 | 0,70 | 0,75 |
| 630 | 230 | 65 | 0,288 | 0,282 | 21,5 | 24,3 | 0,67 | 0,72 |
| 710 | 270 | 105 | 0,369 | 0,362 | 26,1 | 29,5 | 0,65 | 0,70 |

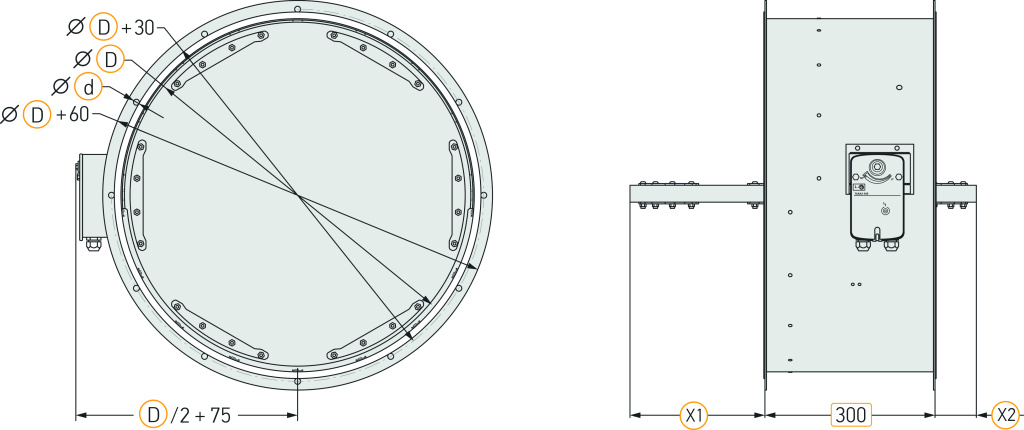

| D, мм | X1, мм | X2, мм | d, мм | Площадь живого сечения, м² | Масса, кг | Значения коэфф. местного сопротивл-я | |||
|---|---|---|---|---|---|---|---|---|---|
| EI 60 | EI 90, 120 | EI 60 | EI 90, 120 | EI 60 | EI 90, 120 | ||||
| 100 | — | — | 7 мм × 4 шт | 0,005 | 0,004 | 3 | 3,2 | 1,97 | 3,36 |
| 125 | — | — | 7 мм × 6 шт | 0,008 | 0,007 | 3,5 | 3,8 | 1,85 | 2,57 |
| 140 | — | — | 7 мм × 6 шт | 0,011 | 0,009 | 3,8 | 4,1 | 1,46 | 2,43 |
| 160 | 5 | — | 7 мм × 6 шт | 0,015 | 0,013 | 4,2 | 4,6 | 1,30 | 1,89 |
| 200 | 25 | — | 7 мм × 6 шт | 0,024 | 0,022 | 5,2 | 5,6 | 1,21 | 1,54 |
| 225 | 37 | — | 7 мм × 6 шт | 0,032 | 0,03 | 5,8 | 6,4 | 1,04 | 1,26 |
| 250 | 50 | — | 7 мм × 6 шт | 0,04 | 0,038 | 6,5 | 7,1 | 1,01 | 1,17 |
| 280 | 65 | — | 7 мм × 6 шт | 0,051 | 0,049 | 7,4 | 8,1 | 0,96 | 1,08 |
| 315 | 82 | — | 7 мм × 8 шт | 0,066 | 0,063 | 8,5 | 9,4 | 0,89 | 1,03 |
| 355 | 102 | — | 7 мм × 8 шт | 0,086 | 0,083 | 9,9 | 11 | 0,82 | 0,92 |
| 400 | 125 | — | 7 мм × 10 шт | 0,111 | 0,107 | 11,6 | 12,9 | 0,78 | 0,88 |
| 450 | 150 | — | 7 мм × 10 шт | 0,142 | 0,138 | 13,6 | 15,2 | 0,75 | 0,83 |
| 500 | 175 | 10 | 7 мм × 10 шт | 0,178 | 0,173 | 15,8 | 17,7 | 0,72 | 0,79 |
| 560 | 205 | 40 | 7 мм × 10 шт | 0,225 | 0,22 | 18,7 | 21 | 0,70 | 0,75 |
| 630 | 240 | 75 | 10 мм × 12 шт | 0,288 | 0,282 | 22,4 | 25,2 | 0,67 | 0,72 |
| 710 | 280 | 115 | 10 мм × 12 шт | 0,369 | 0,362 | 27,1 | 30,5 | 0,65 | 0,70 |
| Тип привода | Электромагнитный | Электросервопривод с возвратной пружиной | Электропривод двойного действия |
|---|---|---|---|
| Применимость | НО, НЗ | НО | НЗ |
| Способ перевода лопатки | |||
| Из исходного положения в рабочее* |
1. Автоматический по сигналу пожарной автоматики или в НО клапане от термодатчика; 2. Дистанционный с пульта управления; 3. Вручную от кнопки на коробке |
1. Автоматический по сигналу пожарной автоматики или в НО клапане от датчика ТРУ; 2. Дистанционный с пульта управления |
1. Автоматический по сигналу пожарной автоматики; 2. Дистанционный с пульта управления |
| Из рабочего в исходное | Вручную | Дистанционный с пульта управления | Дистанционный с пульта управления |
| Механизм привода лопатки: | |||
| В рабочее положение | Возвратная пружина | Возвратная пружина | Сервопривод |
| В исходное положение | — | Сервопривод | Сервопривод |
| Принцип срабатывания привода | Подача напряжения на электромагнит или разрыв цепи термодатчика в НО клапане | Отключение питающего напряжения или срабатывание ТРУ в НО клапане | Подача напряжения |
| Тип привода | Электромагнитный | Электросервопривод с возвратной пружиной | Электросервопривод двойного действия |
| Время поворота лопатки: | |||
| В рабочее положение | 2 с | 20 с |
30 с (привод TASA); 150 с (приводы GEB и GBB) |
| В исходное положение | — |
70 с (привод TAFA); 90 с (привод GNA) |
30 с (привод TASA); 150 с (приводы GEB и GBB) |
| Напряжение электропитания привода | =12 В, =24 В, ~220 В, 50 Гц | ~24 В, ~220 В, 50 Гц, =24 В | ~24 В, ~220 В, 50 Гц, =24 В |
| Потребляемая мощность | 44 Вт | 8 Вт при переводе в исходное положение после срабатывания | |
| Степень защиты | IP 10 (УХЛ 4) | IP 54 | IP 54 |
* — исходное положение заслонки для НО клапана — открыта, для НЗ — закрыта;
