UM-E

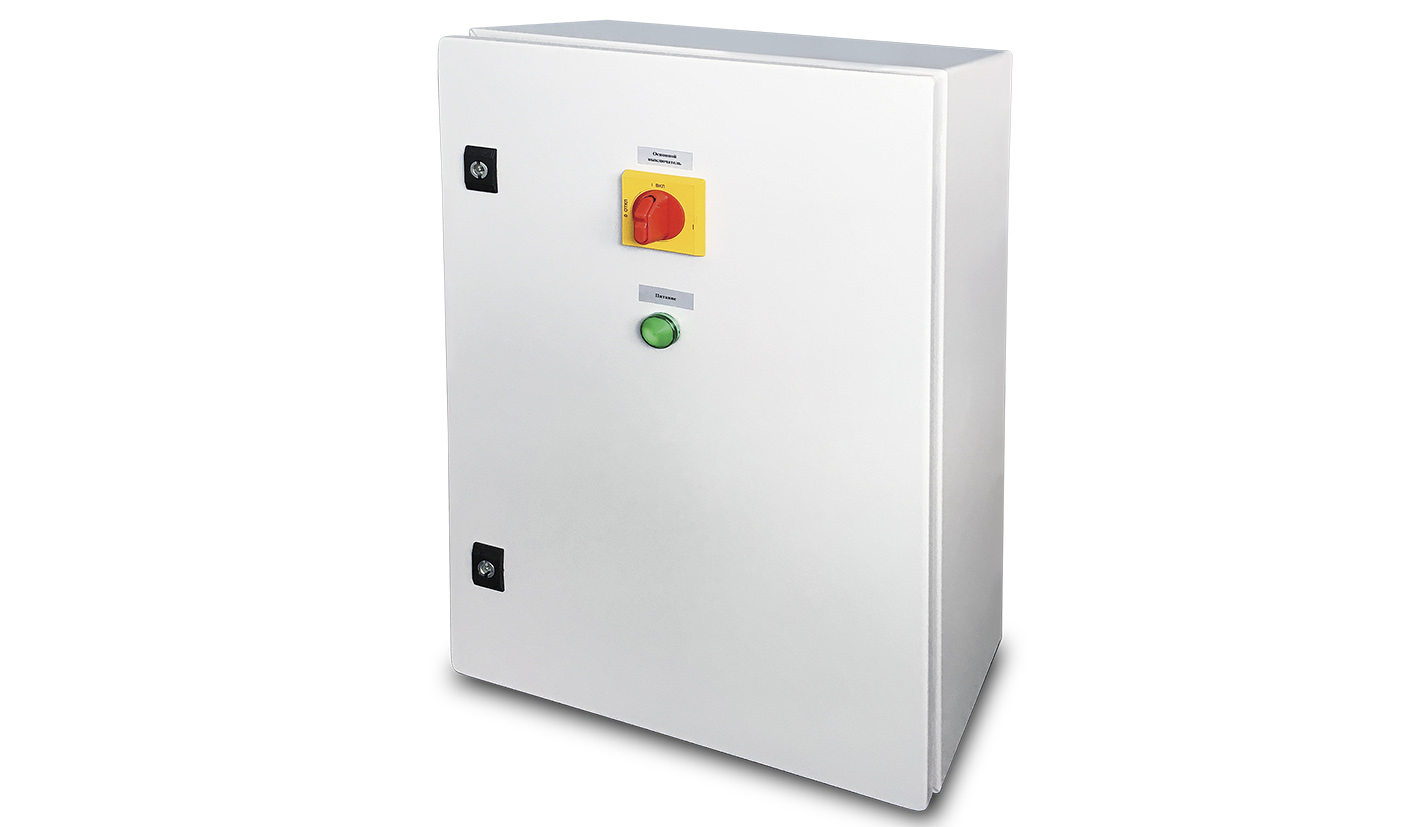

Силовой щит UM-E
Силовые щиты UM-E используются для подачи питания на канальные электрические воздухонагреватели NPE, а также на секции электрических воздухонагревателей центральных кондиционеров AV, AVM, AVMD, AVL, AVLD мощностью от 45 кВт (на нагреватели мощностью до 30 кВт подача питания осуществляется непосредственно с блоков управления UM VR-E, UM CR3/CR4- E и UM CA-E).

  • Корпус щита выполнен из металла.
  • Степень защиты корпуса при закрытой крышке - IP 65.

Описание

Тип исполнения

  • UM-E45 (2×2) – силовой щит для подключения электрических воздухонагревателей мощностью до 45 кВт с 2-мя ступенями мощности (22,5 кВт + 22,5 кВт).
  • UM-E45 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 45 кВт с 4-мя ступенями мощности (7,5 кВт + 15 кВт + 7,5 кВт + 15 кВт).
  • UM-E60 (2×2) – силовой щит для подключения электрических воздухонагревателей мощностью до 60 кВт с 2-мя ступенями мощности (30 кВт + 30 кВт).
  • UM-E60 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 60 кВт с 4-мя ступенями мощности (15 кВт + 15 кВт + 15 кВт + 15 кВт).
  • UM-E75 (2×2) – силовой щит для подключения электрических воздухонагревателей мощностью до 75 кВт с 2-мя ступенями мощности (37,5 кВт + 37,5 кВт).
  • UM-E75 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 75 кВт с 4-мя ступенями мощности (15 кВт + 22,5 кВт + 15 кВт + 22,5 кВт).
  • UM-E90 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 90 кВт с 4-мя ступенями мощности (22,5 кВт + 22,5 кВт + 22,5 кВт + 22,5 кВт).
  • UM-E120 (2×4) – силовой щит для подключения электрических воздухонагревателей мощностью до 120 кВт с 4-мя ступенями мощности (30 кВт + 30 кВт + 30 кВт + 30 кВт).

Функции

  • Подключение и защита электрических воздухонагревателей мощностью от 45 кВт;
  • Внешнее управление нагревателя (тип сигнала – сухой контакт) в 2 ступени мощности (щиты 2х2);
  • Внешнее управление нагревателя (тип сигнала – сухой контакт) в 4 ступени мощности (щиты 2х4);
  • Внешняя индикация «авария» (тип сигнала – сухой контакт);
  • Индикация наличия питания.

Размеры

Типоразмер Размеры (Ш×В×Г), мм
UM-E45 (2×2) 400×600×200
UM-E45 (2×4) 400×600×200
UM-E60 (2×2) 400×600×200
UM-E60 (2×4) 400×600×200
UM-E75 (2×2) 500×700×200
UM-E75 (2×4) 500×700×200
UM-E90 (2×4) 500×700×200
UM-E120 (2×4) 500×700×200
