Оборудование

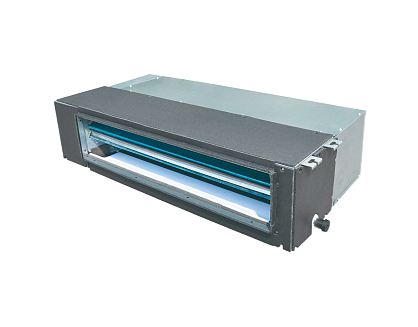

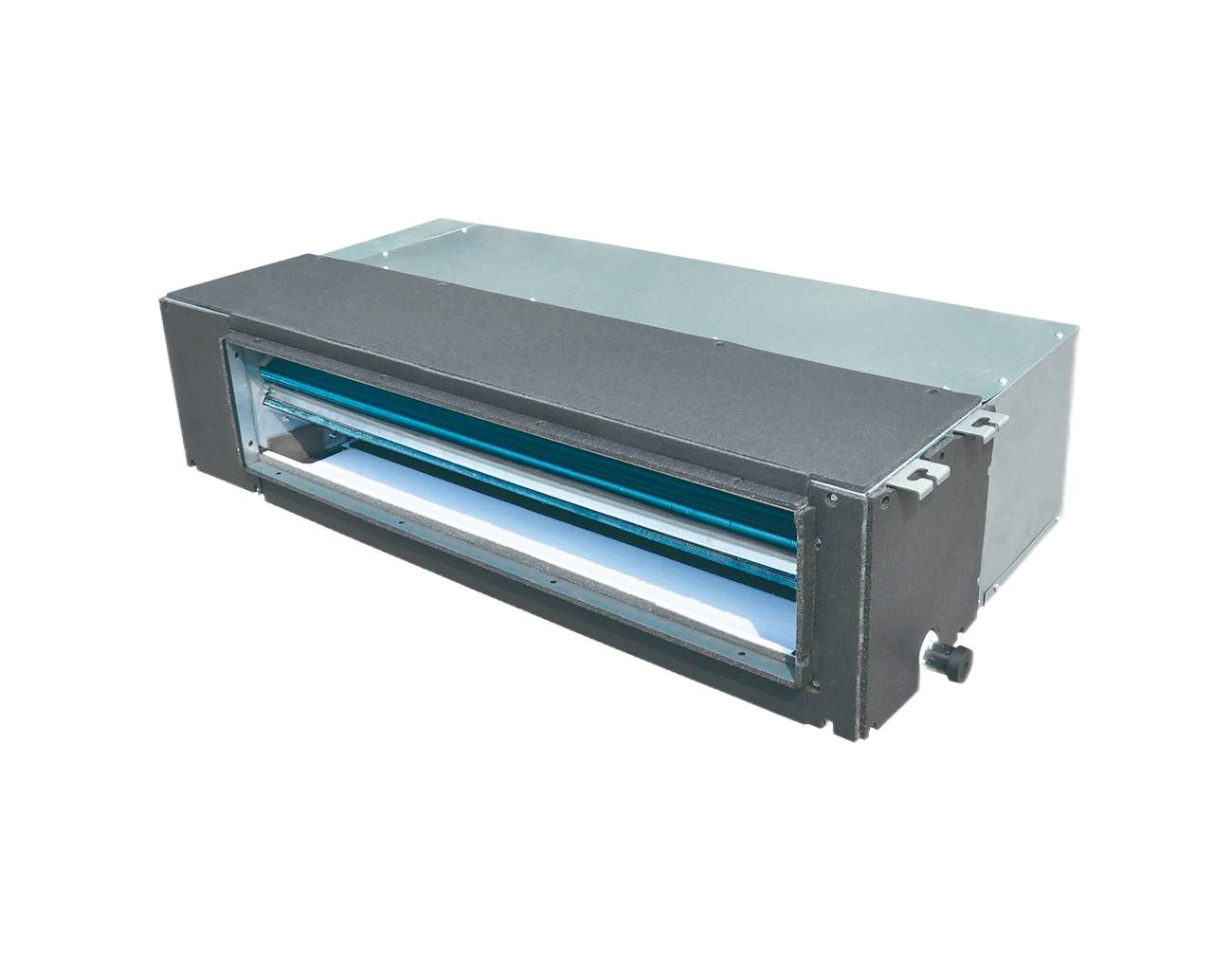

Внутренние канальные блоки VKN предназначены для охлаждения воздуха при совместной работе с внешними компрессорно-конденсаторными блоками серии VRCM в составе систем кондиционирования VRF.

Хладагент: фреон R410А;
Тип исполнения: охлаждение, нагрев;
Номинальная холодопроизводительность: от 2,2 до 7,1 кВт;
Настенный пульт управления;
Вентилятор низкого давления 30 Па;
Встроенная дренажная помпа;
Диапазон рабочих температур окружающего воздуха: от 16°С до 35°С.

Маркировка

VKN

обозначение канального внутреннего блока VRF

блок низкого давления

холодопроизводительность (кВт×10)

тип электродвигателя вентилятора

контроллер (R — дистанционный пульт; W — настенный пульт)

дренажная помпа (D — помпа есть; отсутствует — помпы нет)

Описание

Конструкция

Внутренний блок VKN включает в себя медно-алюминиевый теплообменник с гидрофобным покрытием c дренажным поддоном оснащенным дренажной помпой, тангенциальный вентилятор, сетчатые фильтры и встроенную автоматику. Все элементы расположены в корпусе из оцинкованной стали. Блок подключается к ответным фланцам воздуховодов со стороны нагнетания и стороны всасывания. Возможно фронтальное или нижнее подключение всасывающего воздуховода.

Автоматика

В состав автоматики внутреннего блока входит встроенная автоматика, тангенциальный DC вентилятор с питанием 230В и комплектный настенный пульт управления. Степень защиты блока: IP 54.

Подключение

Внутренний блок VKN имеет одноконтурное подключение фреонового контура и дренажный патрубок для отвода конденсата.

Характеристики

Параметр	VKN-L 22-DC-R-D	VKN-L 28-DC-R-D	VKN-L 36-DC-R-D	VKN-L 45-DC-R-D	VKN-L 56-DC-R-D	VKN-L 71-DC-R-D
Электропитание, В/фаз/Гц	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50	220~240/1/50
Охлаждение, кВт	2,2	2,8	3,6	4,5	5,6	7,1
Обогрев, кВт	2,5	3,2	4	5	6,3	8
Потребляемая мощность, кВт	0,05	0,05	0,06	0,075	0,095	0,115
Макс. расход воздуха, м³/ч	450	450	500	620	800	1000
Уровень звукового давления, дБА	24~29	24~29	25~32	32~37	28~38	30~39
Габариты корпуса (Д×В×Ш), мм	814×210×467	814×210×467	814×210×467	814×210×467	1010×210×467	1214×210×467
Упаковка корпуса (Д×В×Ш), мм	910×240×510	910×240×510	910×240×510	910×240×510	1110×240×510	1310×240×510
Вес корпуса нетто/брутто, кг	16/18,5	16/18,5	16,5/19	16,5/19	20/23	25/28
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A
Дроссель	EXV	EXV	EXV	EXV	EXV	EXV
Расчетное давление, МПа	4,5	4,5	4,5	4,5	4,5	4,5
Жидкостная/газовая трубка, мм	⌀6,35/9,53	6,35/9,53	⌀6,35/12,7	⌀6,35/12,7	⌀6,35/12,7	⌀9,53/15,9
Силовой кабель (L≤20м), мм²	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5
Силовой кабель (20м<L≤50м), мм²	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5
Сигнальный кабель экранир.	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2
Дренажный патрубок, мм	⌀25	⌀25	25	⌀25	⌀25	⌀25
Рабочая температура, °C	16~35	16~35	16~35	16~35	16~35	16~35

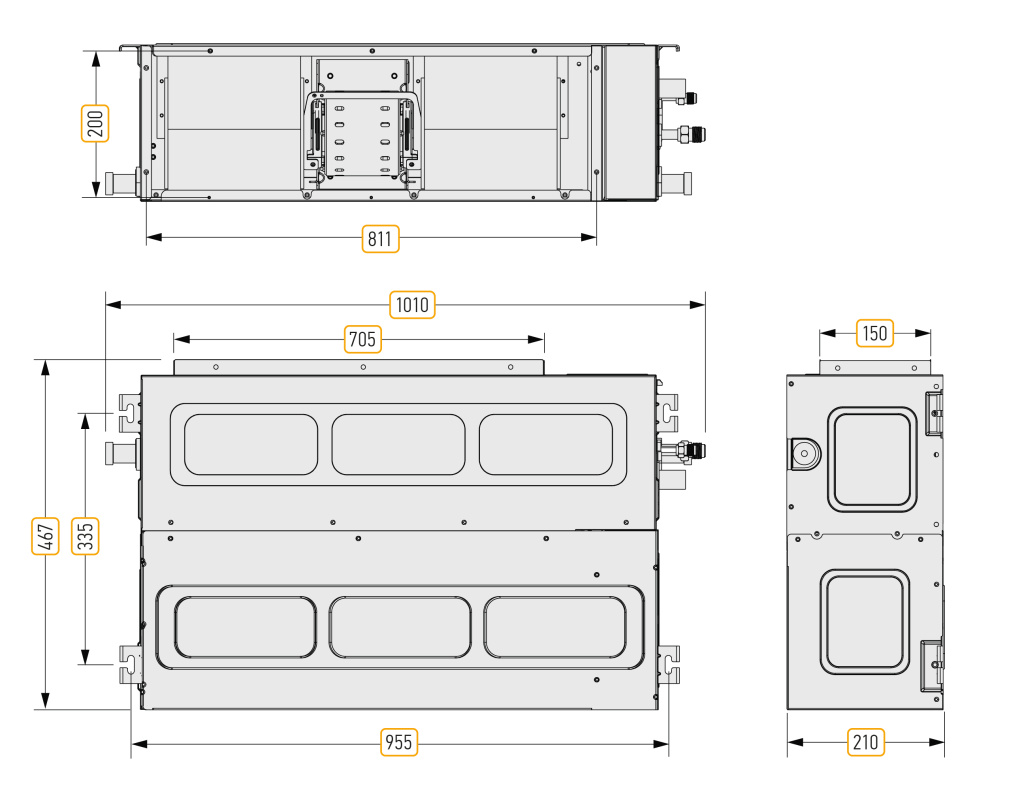

Типоразмеры
