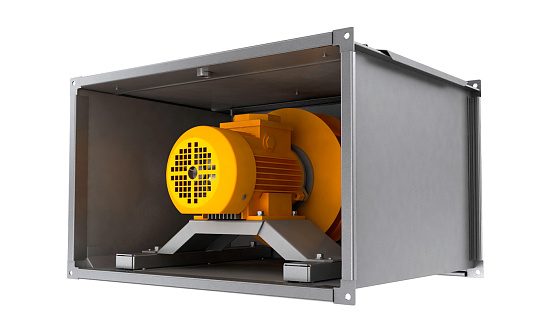

Оборудование

Маркировка

40-20

(нерж.)

обозначение прямоугольного канального вентилятора

присоединительные размеры фланца, см

параметр размерности рабочего колеса

число полюсов электродвигателя

фазность электродвигателя (3 фазы)

нержавеющее исполнение

Характеристики

Типоразмер	Макс. расход воздуха, м³/ч	Макс. статич. давление, Па	Макс. скорость вращения, об/мин	Напряжение двигателя, В	Мощность двигателя, кВт	Макс. рабочий ток, А	Масса, кг
VL 40-20/18.2D	680	320	2710	380	0,25	0,71	15
VL 50-25/20.2D	1150	410	2710	380	0,25	0,71	18
VL 50-25/22.2D	1600	530	2740	380	0,55	1,3	20
VL 50-30/22.2D	1680	550	2740	380	0,55	1,3	26
VL 50-30/25.2D	2300	2000	2730	380	0,75	1,83	28
VL 60-30/25.2D	2350	640	2730	380	0,75	1,83	31
VL 60-30/28.2D	3093	900	2830	380	1,1	2,5	37
VL 60-35/28.2D	3093	900	2830	380	1,1	2,5	39
VL 60-35/31.2D	4700	1080	2800	380	1,5	3,32	40
VL 70-40/31.2DM	4800	1080	2800	380	1,5	3,32	47
VL 70-40/31.2D*	4830 (5800)	1075 (1550)	2840 (3420)	380	2,2	4,6	51
VL 70-40/35.2D	6800	1350	2840	380	3	6	53
VL 80-50/35.2D	7400	1350	2840	380	3	6	61
VL 80-50/40.4D*	4750 (8400)	440 (1420)	1410 (2490)	380	3	4,6	70
VL 90-50/35.2D	7500	1380	2840	380	3	6	66
VL 90-50/40.2D	9800	1680	2880	380	5,5	10,7	75
VL 90-50/40.4D*	4750 (8300)	450 (1390)	1410 (2490)	380	3	6,4	78
VL 100-50/40.2D	9800	1680	2880	380	5,5	10,7	86
VL 100-50/45.4D*	7500 (11500)	580 (1420)	1435 (2230)	380	4	8,4	87

* при «разгоне» двигателя частотным регулятором скорости (если отсутствует, регулирование возможно только «вниз»).

Типоразмер	Расход воздуха, м³/ч	Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
VL 40‑20/18.2D	360	Шум на всасывании	66,1	38,9	50,5	55	62,4	59,9	58,1	52,6	46,7
		Шум на нагнетании	69	41,8	53,4	57,9	65,3	62,8	61	55,5	49,6
		Шум к окружению	60,3	32,3	44,9	52,4	55,3	54,9	51	48,5	41,6
VL 50‑25/20.2D	575	Шум на всасывании	68,8	41,4	53,5	57,9	65,4	62,4	60,5	55,5	49,5
		Шум на нагнетании	71,7	44,3	56,4	60,8	68,3	65,3	63,4	58,4	52,4
		Шум к окружению	63	34,7	47,9	55,3	58,3	57,3	53,4	51,4	44,4
VL 50‑25/22.2D	800	Шум на всасывании	74,5	45,5	57,4	61,4	68,8	66,7	68,9	66,5	61,6
		Шум на нагнетании	77,7	48,7	60,6	64,6	72	69,9	72,1	69,7	64,8
		Шум к окружению	69,1	39,2	52,1	59,1	62	61,9	62,1	62,7	56,8
VL 50‑30/22.2D	840	Шум на всасывании	72,2	43,5	55,5	58,8	66,4	64,5	66,6	64,2	59,5
		Шум на нагнетании	75,2	46,5	58,5	61,8	69,4	67,5	69,6	67,2	62,5
		Шум к окружению	66,6	37	50	56,3	59,4	59,4	59,6	60,2	54,5
VL 50‑30/25.2D	1150	Шум на всасывании	76,2	42,9	54,5	63,1	67,2	71,4	71,4	67,2	61,7
		Шум на нагнетании	79,1	45,8	57,4	66	70,1	74,3	74,3	70,1	64,6
		Шум к окружению	69,7	36,3	47,9	59,5	59,1	65,3	63,3	62,1	55,6
VL 60‑30/25.2D	1280	Шум на всасывании	73,5	40	51,9	60,2	64,6	68,8	68,7	64,5	58,8
		Шум на нагнетании	76,5	43	54,9	63,2	67,6	71,8	71,7	67,5	61,8
		Шум к окружению	67,1	33,5	45,4	56,7	56,6	62,8	60,7	59,5	52,8
VL 60‑30/28.2D	1930	Шум на всасывании	81,5	50,4	62,4	70,9	73,5	75,5	76,9	71,4	67,6
		Шум на нагнетании	84,6	53,5	65,5	74	76,6	78,6	80	74,5	70,7
		Шум к окружению	74,1	44	55	66,5	64,6	68,6	68	65,5	60,7
VL 60‑35/28.2D	1930	Шум на всасывании	80,3	49,1	61	69,8	72,3	74,5	75,4	70,2	66,1
		Шум на нагнетании	83,4	52,2	64,1	72,9	75,4	77,6	78,5	73,3	69,2
		Шум к окружению	73	42,7	53,6	65,4	63,4	67,6	66,5	64,3	59,2
VL 60‑35/31.2D	2350	Шум на всасывании	84	54,8	65,6	71	76,6	77,7	80,1	73,4	69,8
		Шум на нагнетании	87	57,8	68,6	74	79,6	80,7	83,1	76,4	72,8
		Шум к окружению	76,3	48,3	58,1	66,5	67,6	70,7	71,1	67,4	62,8
VL 70‑40/31.2DM	2400	Шум на всасывании	83	53,7	64,6	69,9	75,4	76,7	79	72,4	68,7
		Шум на нагнетании	86	56,7	67,6	72,9	78,4	79,7	82	75,4	71,7
		Шум к окружению	75,3	47,2	57,1	65,4	66,4	69,7	70	66,4	61,7
VL 70‑40/31.2D	2415	Шум на всасывании	84,1	54,2	65,7	71	76,5	77,8	80,1	73,4	69,6
		Шум на нагнетании	87,2	57,3	68,8	74,1	79,6	80,9	83,2	76,5	72,7
		Шум к окружению	76,5	47,8	58,3	66,6	67,6	70,9	71,2	67,5	62,7
VL 70‑40/31.2D	4190	Шум на всасывании	84,9	55,1	66,6	71,9	77,4	78,7	81	74,3	70,5
		Шум на нагнетании	88	58,2	69,7	75	80,5	81,8	84,1	77,4	73,6
		Шум к окружению	77,3	48,7	59,2	67,5	68,5	71,8	72,1	68,4	63,6
VL 70‑40/35.2D	3400	Шум на всасывании	89,9	59	67,2	74,5	81,3	82,3	86,7	81,2	75,2
		Шум на нагнетании	93	62,1	70,3	77,6	84,4	85,4	89,8	84,3	78,3
		Шум к окружению	81,1	52,6	58,8	69,1	71,4	74,4	76,8	74,3	67,3
VL 80‑50/35.2D	3700	Шум на всасывании	89,1	58	66,1	73,8	80,5	81,9	85,8	80,2	74,3
		Шум на нагнетании	92,1	61	69,1	76,8	83,5	84,9	88,8	83,2	77,3
		Шум к окружению	80,3	51,5	57,6	68,3	70,5	73,9	75,8	73,2	66,3
VL 80‑50/40.4D	2371	Шум на всасывании	75,6	50,9	52,9	62,8	66,7	71,8	69	66,7	60,3
		Шум на нагнетании	78,7	54	56	65,9	69,8	74,9	72,1	69,8	63,4
		Шум к окружению	67,5	44,1	44,5	57,6	56,8	64	59,1	59,9	52,5
VL 80‑50/40.4D	4190	Шум на всасывании	86,4	61,8	63,8	73,7	77,6	82,7	79,9	77,6	71,2
		Шум на нагнетании	89,5	64,9	66,9	76,8	80,7	85,8	83	80,7	74,3
		Шум к окружению	78,3	55	55,4	68,5	67,7	74,9	70	70,8	63,4
VL 90‑50/35.2D	3740	Шум на всасывании	86,8	61	62,9	73,4	76,7	82,2	82,4	76,6	72
		Шум на нагнетании	89,9	64,1	66	76,5	79,8	85,3	85,5	79,7	75,1
		Шум к окружению	77,3	54,5	53,4	66,9	65,7	73,2	71,3	68,6	63
VL 90‑50/40.2D	4900	Шум на всасывании	91,7	67,6	69,5	79,2	82,8	88,1	85,1	82,5	76,8
		Шум на нагнетании	94,7	70,6	72,5	82,2	85,8	91,1	88,1	85,5	79,8
		Шум к окружению	81,4	61	58,9	71,6	70,7	78	73	73,4	66,7
VL 90‑50/40.4D	2370	Шум на всасывании	75,7	51,2	53,1	63	66,6	72,2	69,1	66,8	60,3
		Шум на нагнетании	78,7	54,2	56,1	66	69,6	75,2	72,1	69,8	63,3
		Шум к окружению	67,6	44,3	44,6	57,7	56,6	64,3	59,1	59,9	52,4
VL 90‑50/40.4D	4220	Шум на всасывании	90,5	66	67,9	77,8	81,4	87	83,9	81,6	75,1
		Шум на нагнетании	93,5	69	70,9	80,8	84,4	90	86,9	84,6	78,1
		Шум к окружению	82,4	59,1	59,4	72,5	71,4	79,1	73,9	74,7	67,2
VL 100‑50/40.2D	4900	Шум на всасывании	91,6	67,6	69,8	79,2	82,6	87,9	85,1	82,6	76,5
		Шум на нагнетании	94,6	70,6	72,8	82,2	85,6	90,9	88,1	85,6	79,5
		Шум к окружению	94,5	74,2	72,4	84,8	83,7	91	86,2	86,7	79,6
VL 100‑50/45.4D	3720	Шум на всасывании	80,4	23,3	41,4	60,6	68,4	76,1	76,2	72	65,4
		Шум на нагнетании	83,5	26,4	44,5	63,7	71,5	79,2	79,3	75,1	68,5
		Шум к окружению	71,1	16,5	32,2	54,5	57,6	67,4	65,4	64,3	56,6
VL 100‑50/45.4D	4760	Шум на всасывании	91,6	34,5	52,6	71,8	79,6	87,3	87,4	83,2	76,6
		Шум на нагнетании	94,7	37,6	55,7	74,9	82,7	90,4	90,5	86,3	79,7
		Шум к окружению	82,3	27,7	43,4	65,7	68,8	78,6	76,6	75,5	67,8

Типоразмеры

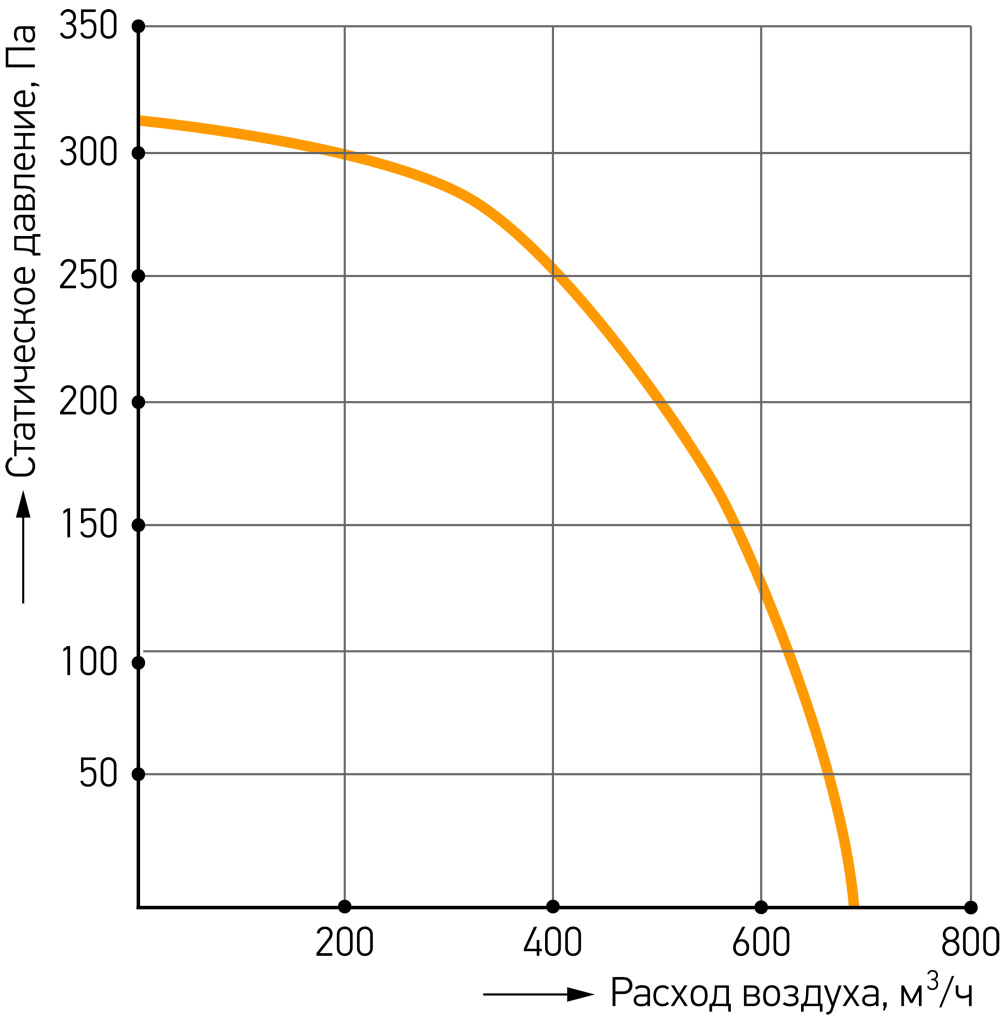

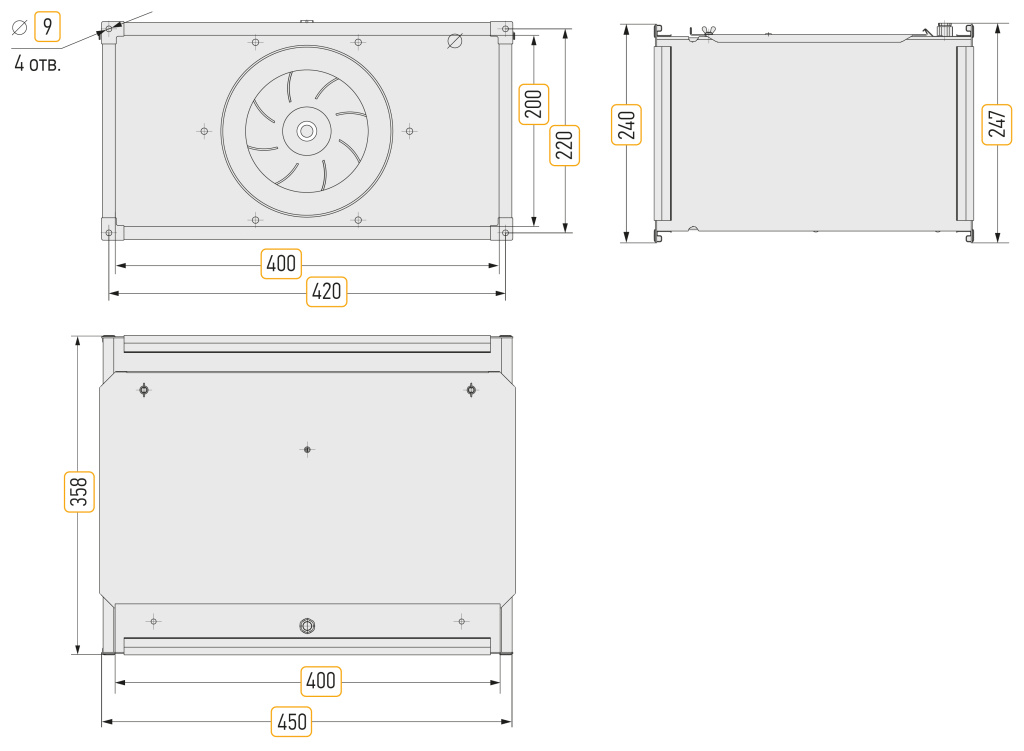

Типоразмер	VL 40-20/18.2D
Макс. расход воздуха	680 м³/ч
Макс. статич. давление	320 Па
Макс. скорость вращения	2710 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,25 кВт
Макс. рабочий ток	0,71 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	15 кг

Расход воздуха: 360 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	66,1	38,9	50,5	55	62,4	59,9	58,1	52,6	46,7
Шум на нагнетании	69	41,8	53,4	57,9	65,3	62,8	61	55,5	49,6
Шум к окружению	60,3	32,3	44,9	52,4	55,3	54,9	51	48,5	41,6

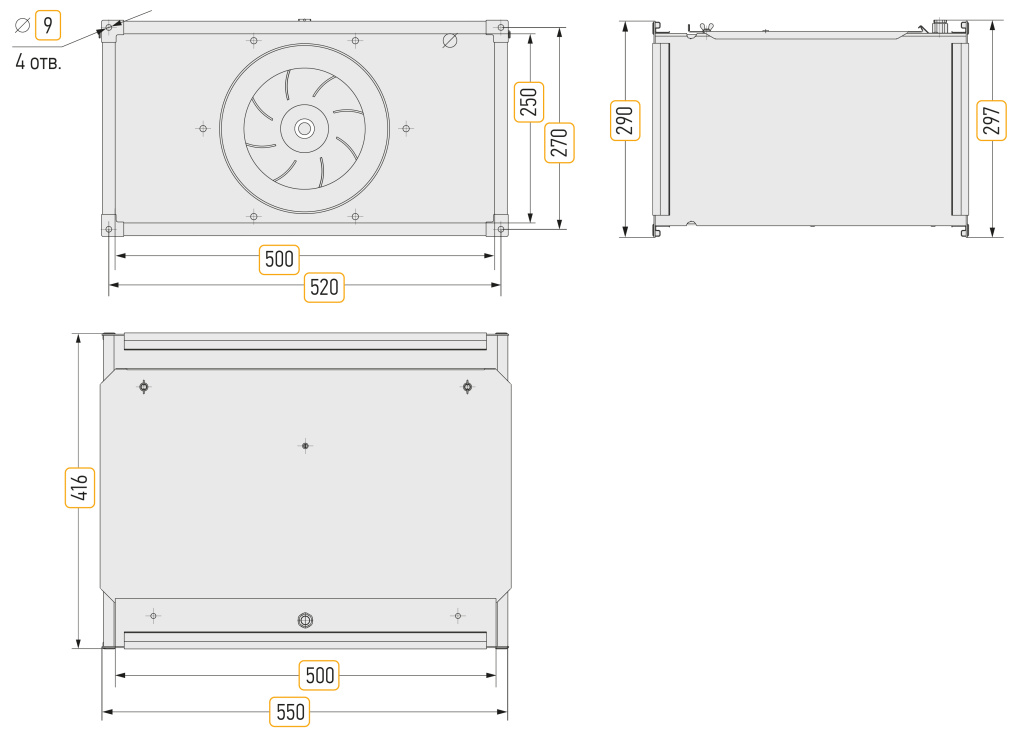

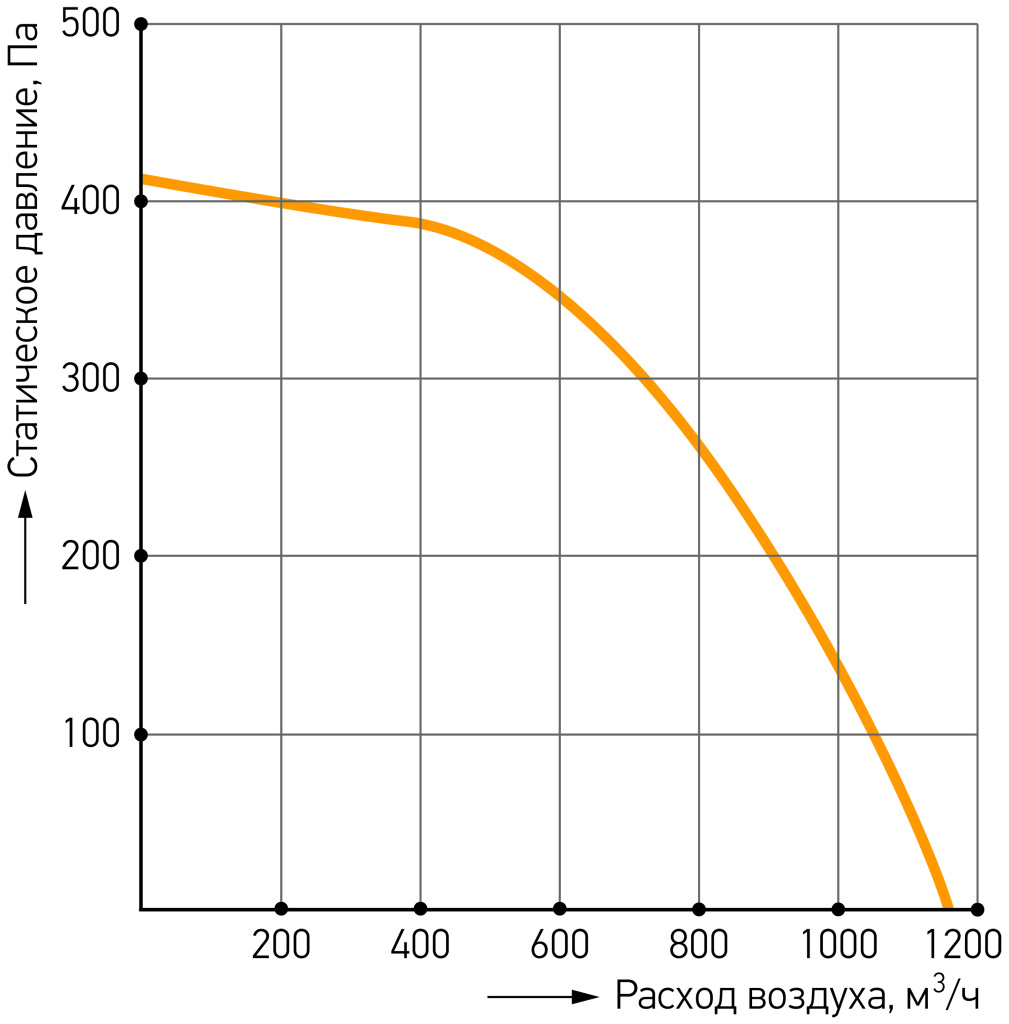

Типоразмер	VL 50-25/20.2D
Макс. расход воздуха	1150 м³/ч
Макс. статич. давление	410 Па
Макс. скорость вращения	2710 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,25 кВт
Макс. рабочий ток	0,71 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	18 кг

Расход воздуха: 575 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	68,8	41,4	53,5	57,9	65,4	62,4	60,5	55,5	49,5
Шум на нагнетании	71,7	44,3	56,4	60,8	68,3	65,3	63,4	58,4	52,4
Шум к окружению	63	34,7	47,9	55,3	58,3	57,3	53,4	51,4	44,4

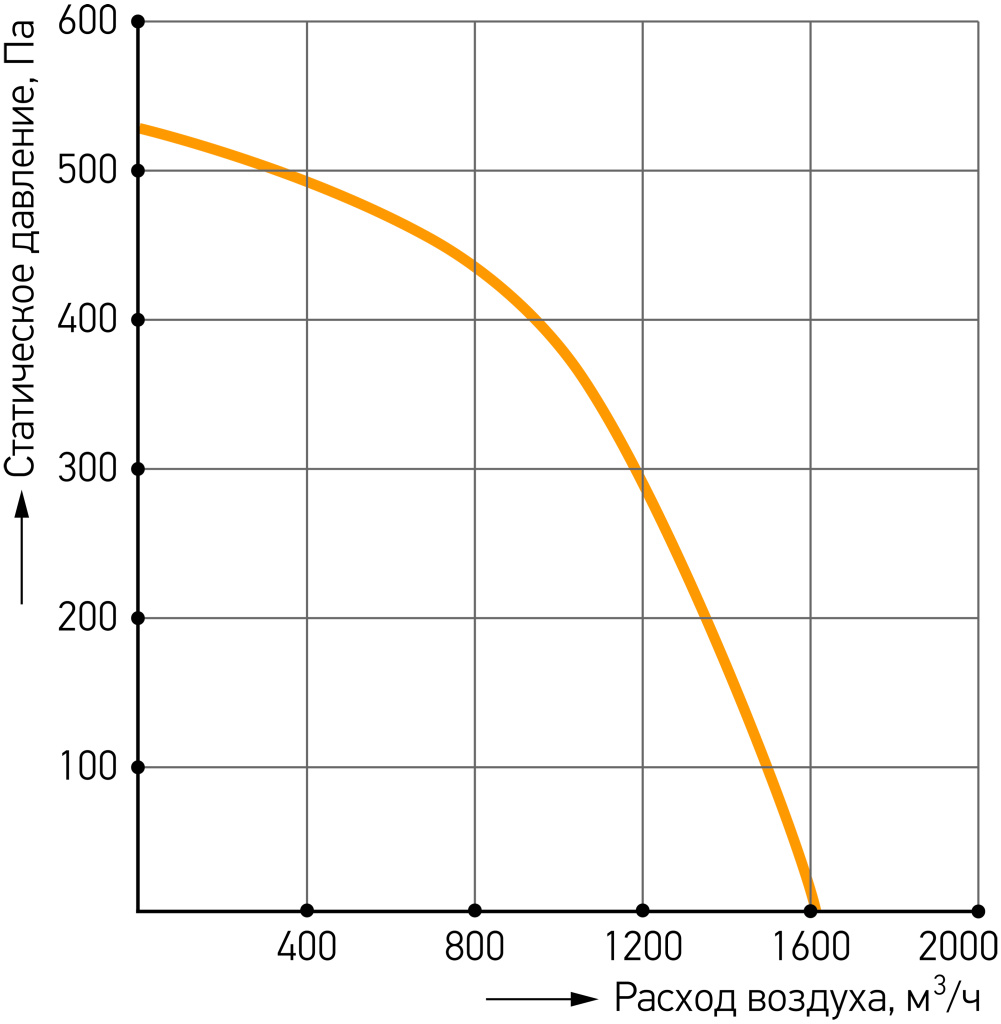

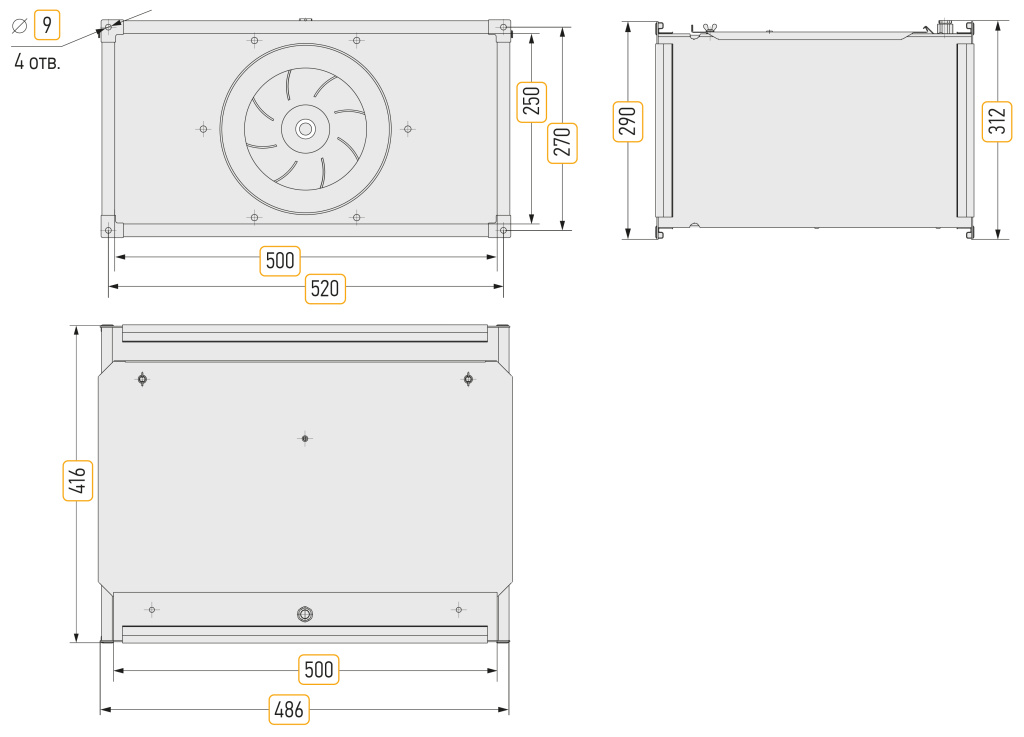

Типоразмер	VL 50-25/22.2D
Макс. расход воздуха	1600 м³/ч
Макс. статич. давление	530 Па
Макс. скорость вращения	2740 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,55 кВт
Макс. рабочий ток	1,3 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	20 кг

Расход воздуха: 800 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	74,5	45,5	57,4	61,4	68,8	66,7	68,9	66,5	61,6
Шум на нагнетании	77,7	48,7	60,6	64,6	72	69,9	72,1	69,7	64,8
Шум к окружению	69,1	39,2	52,1	59,1	62	61,9	62,1	62,7	56,8

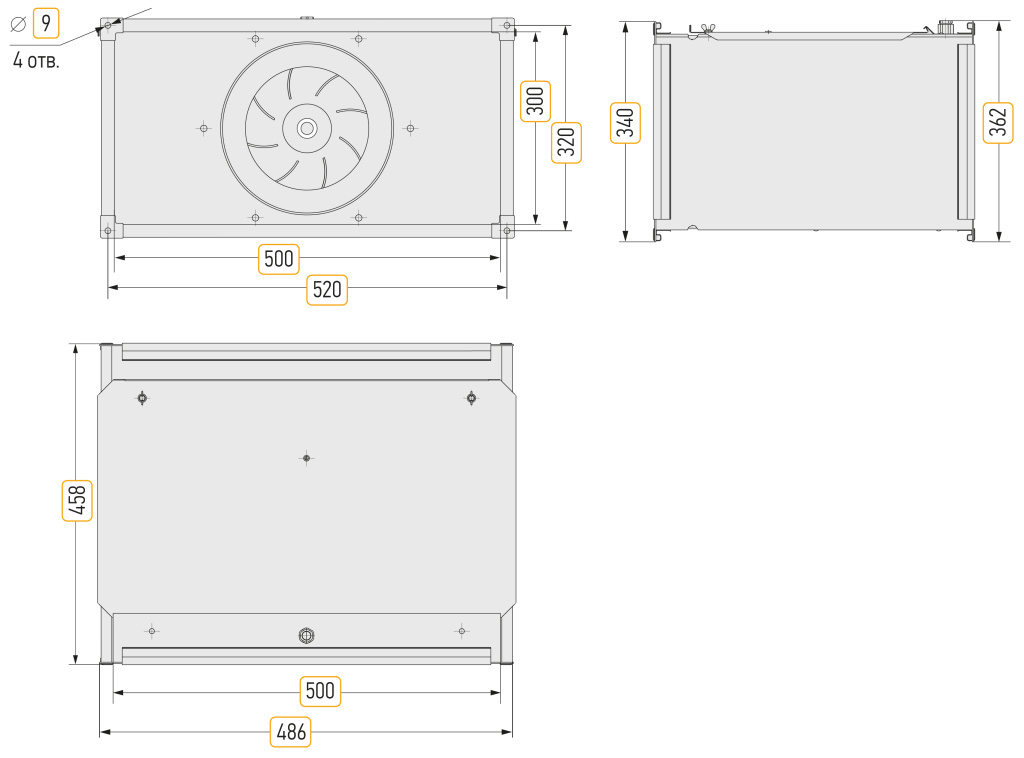

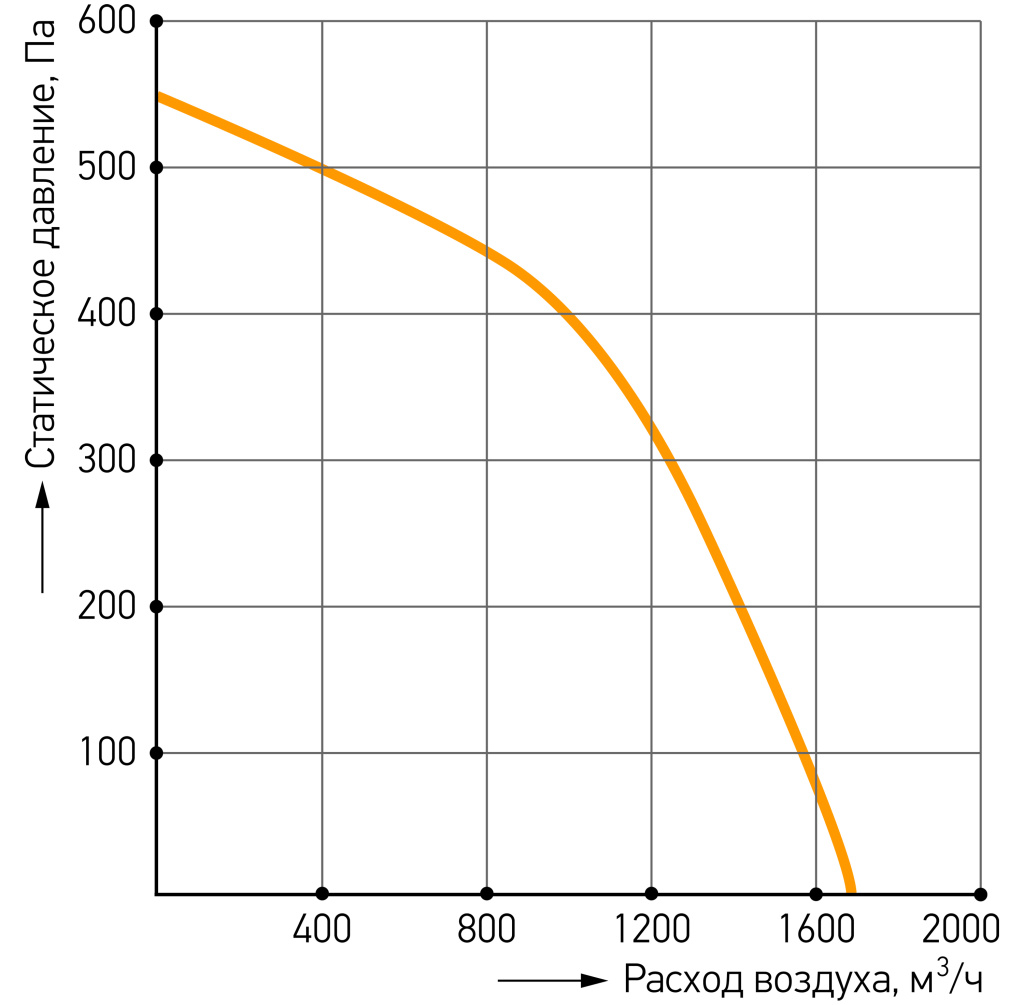

Типоразмер	VL 50-30/22.2D
Макс. расход воздуха	1680 м³/ч
Макс. статич. давление	550 Па
Макс. скорость вращения	2740 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,55 кВт
Макс. рабочий ток	1,3 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	26 кг

Расход воздуха: 840 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	72,2	43,5	55,5	58,8	66,4	64,5	66,6	64,2	59,5
Шум на нагнетании	75,2	46,5	58,5	61,8	69,4	67,5	69,6	67,2	62,5
Шум к окружению	66,6	37	50	56,3	59,4	59,4	59,6	60,2	54,5

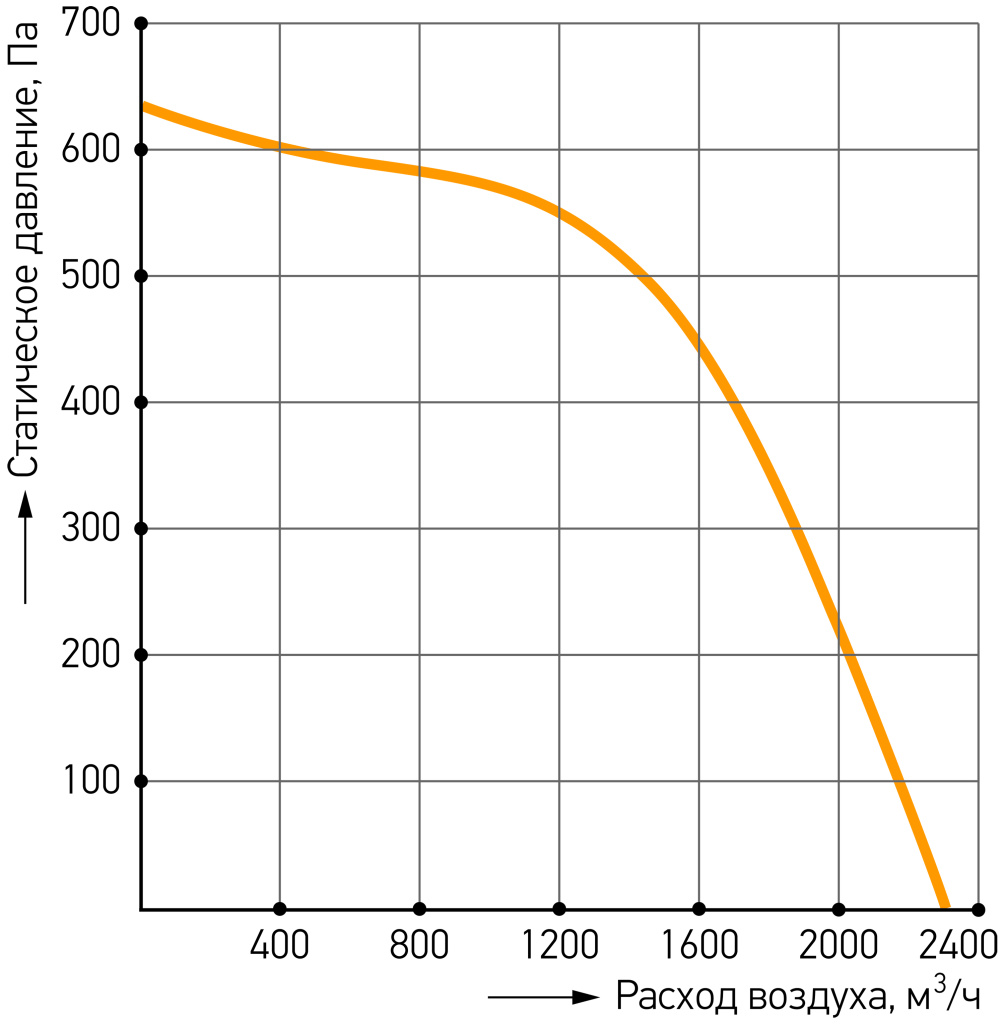

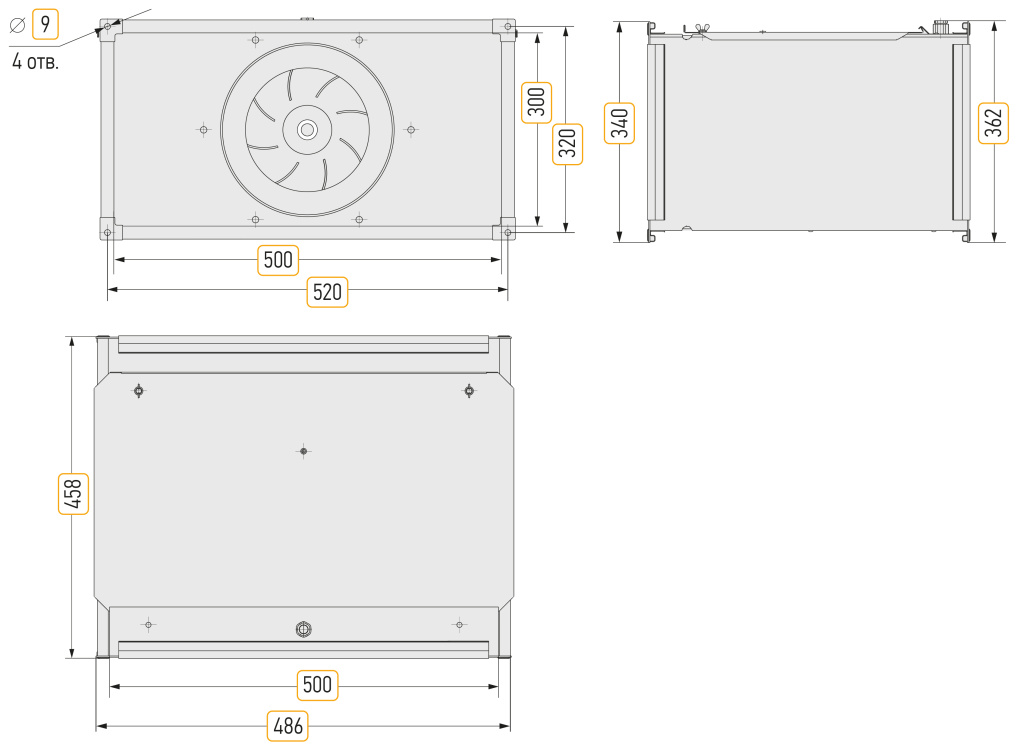

Типоразмер	VL 50-30/25.2D
Макс. расход воздуха	2300 м³/ч
Макс. статич. давление	2000 Па
Макс. скорость вращения	2730 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,75 кВт
Макс. рабочий ток	1,83 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	28 кг

Расход воздуха: 1150 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	76,2	42,9	54,5	63,1	67,2	71,4	71,4	67,2	61,7
Шум на нагнетании	79,1	45,8	57,4	66	70,1	74,3	74,3	70,1	64,6
Шум к окружению	69,7	36,3	47,9	59,5	59,1	65,3	63,3	62,1	55,6

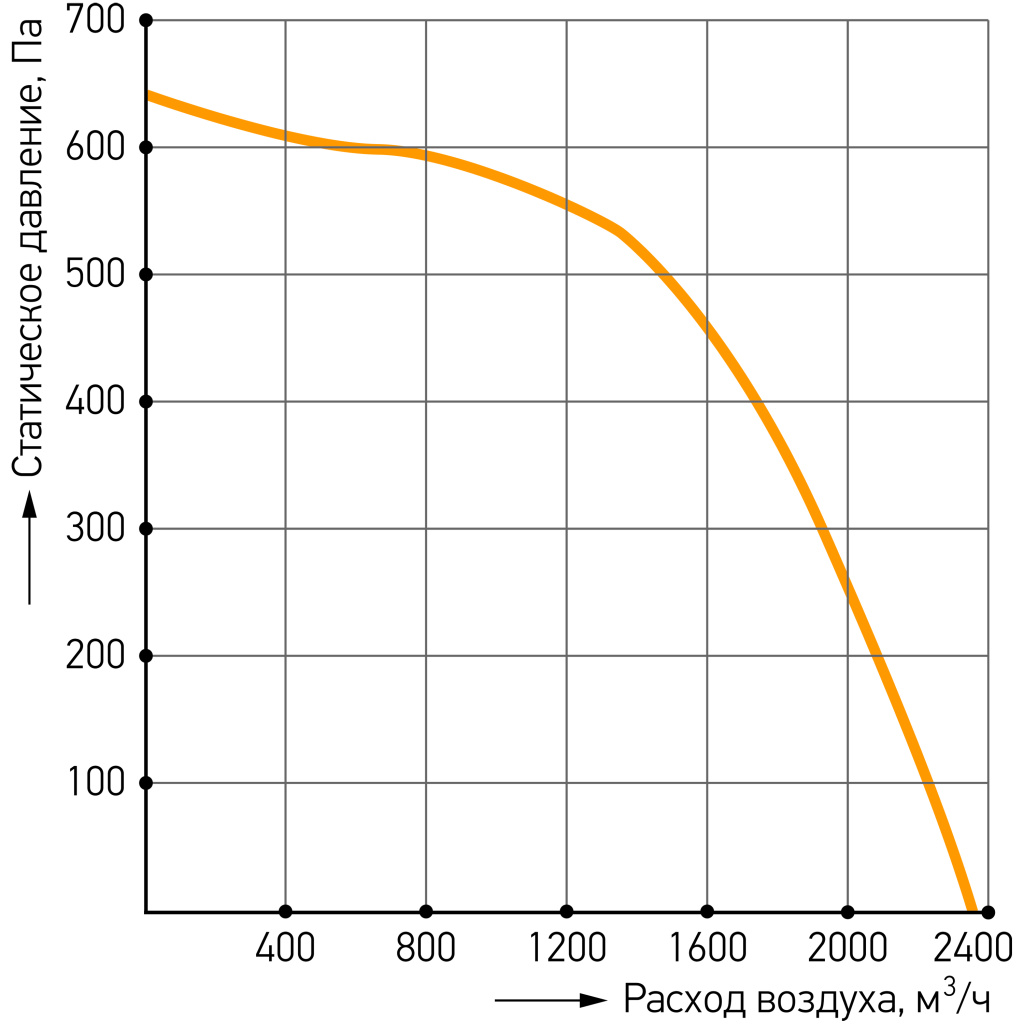

Типоразмер	VL 60-30/25.2D
Макс. расход воздуха	2350 м³/ч
Макс. статич. давление	640 Па
Макс. скорость вращения	2730 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,75 кВт
Макс. рабочий ток	1,83 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	31 кг

Расход воздуха: 1280 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	73,5	40	51,9	60,2	64,6	68,8	68,7	64,5	58,8
Шум на нагнетании	76,5	43	54,9	63,2	67,6	71,8	71,7	67,5	61,8
Шум к окружению	67,1	33,5	45,4	56,7	56,6	62,8	60,7	59,5	52,8

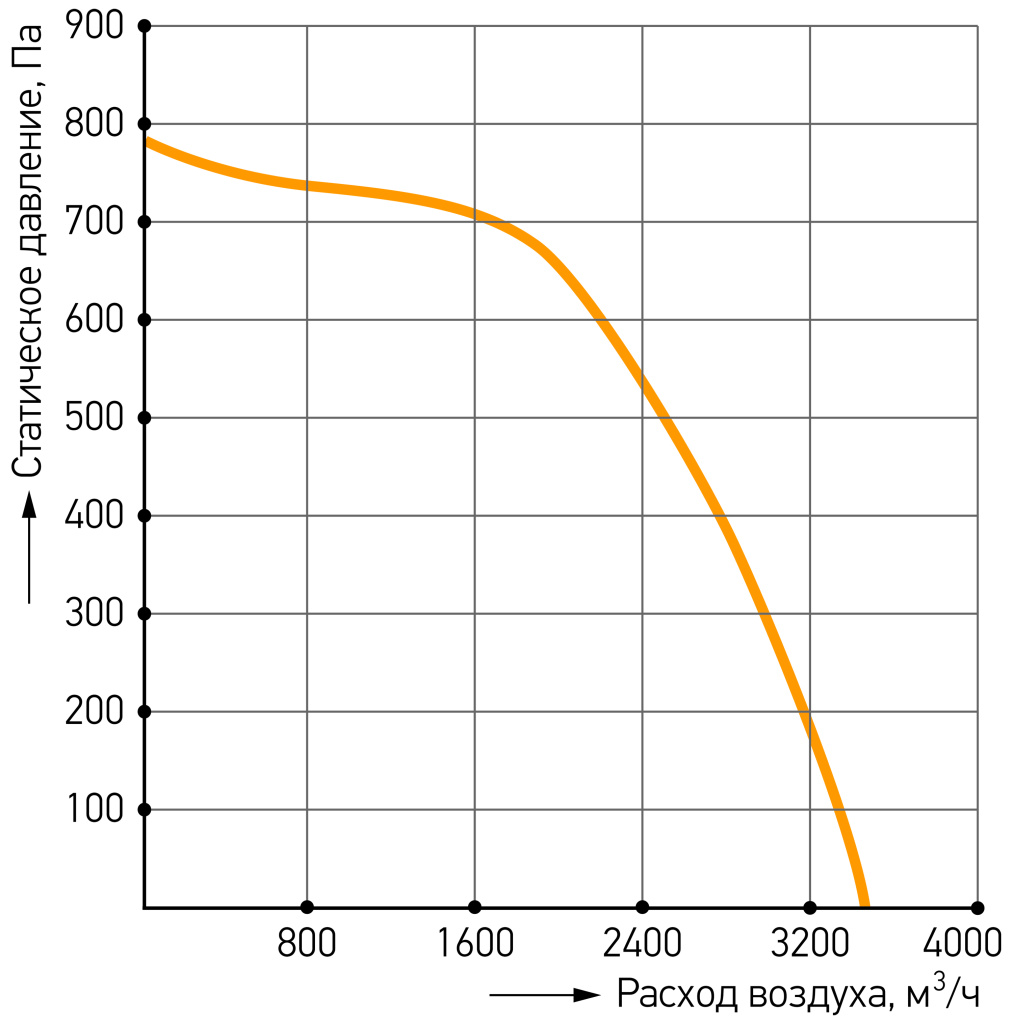

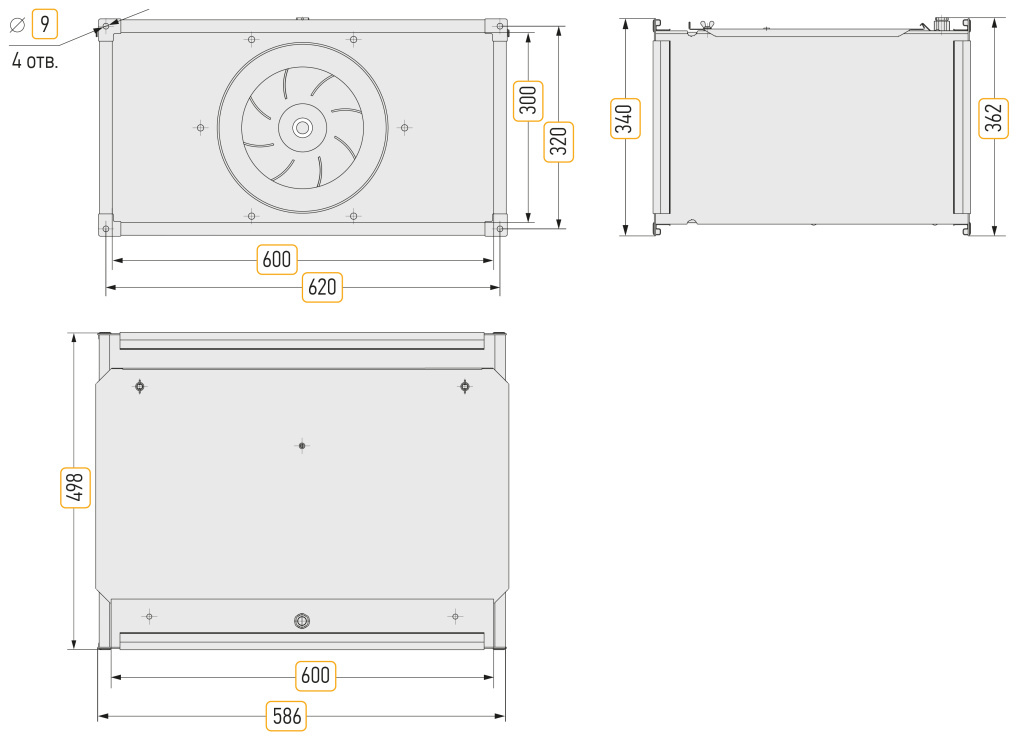

Типоразмер	VL 60-30/28.2D
Макс. расход воздуха	3093 м³/ч
Макс. статич. давление	900 Па
Макс. скорость вращения	2830 об/мин
Напряжение двигателя	380 В
Мощность двигателя	1,1 кВт
Макс. рабочий ток	2,5 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (1,5 кВт, 7 А, 220В)
Масса	37 кг

Расход воздуха: 1930 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	81,5	50,4	62,4	70,9	73,5	75,5	76,9	71,4	67,6
Шум на нагнетании	84,6	53,5	65,5	74	76,6	78,6	80	74,5	70,7
Шум к окружению	74,1	44	55	66,5	64,6	68,6	68	65,5	60,7

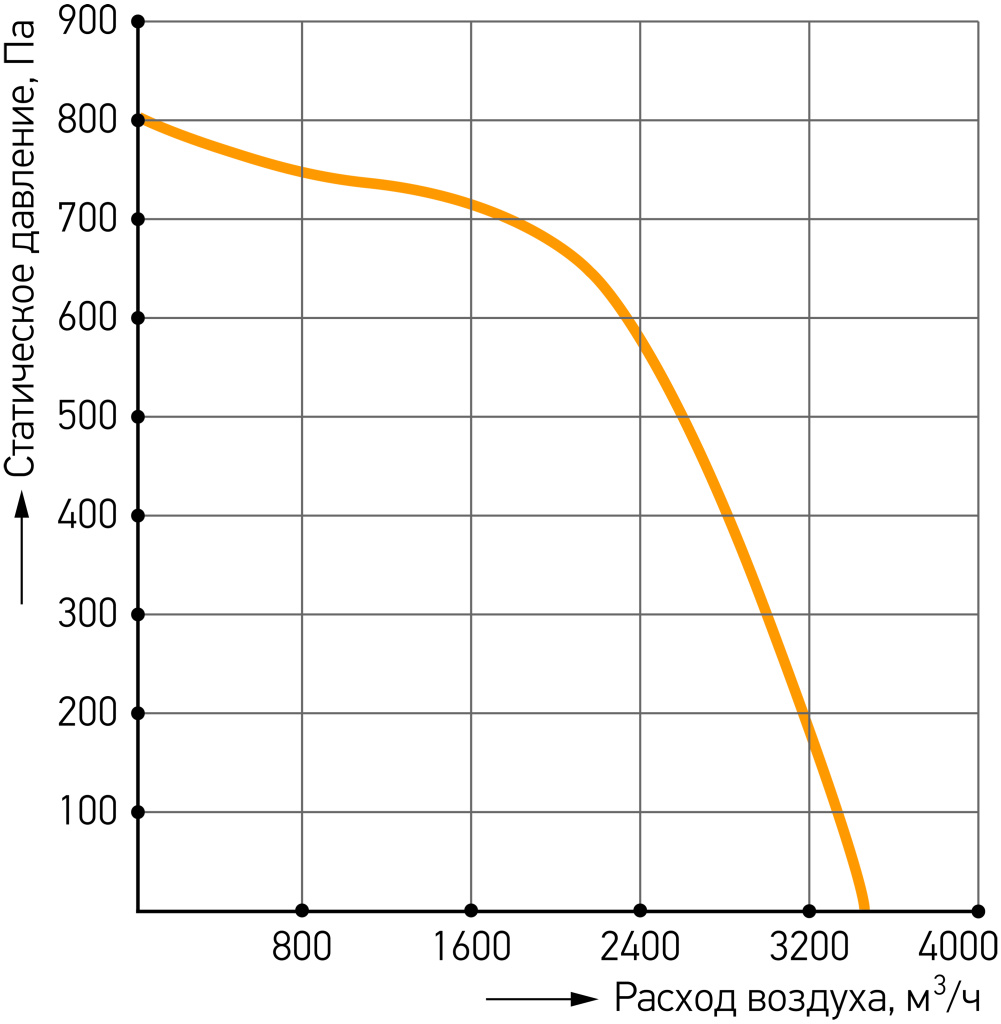

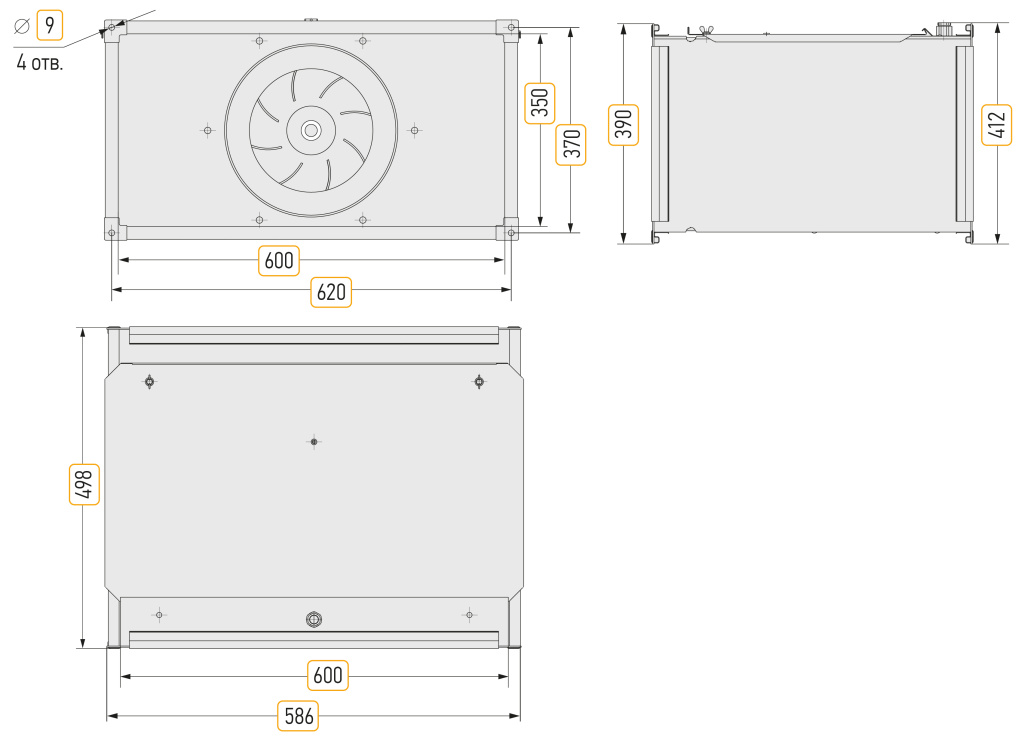

Типоразмер	VL 60-35/28.2D
Макс. расход воздуха	3093 м³/ч
Макс. статич. давление	900 Па
Макс. скорость вращения	2830 об/мин
Напряжение двигателя	380 В
Мощность двигателя	1,1 кВт
Макс. рабочий ток	2,5 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (1,5 кВт, 7 А, 220В)
Масса	39 кг

Расход воздуха: 1930 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	80,3	49,1	61	69,8	72,3	74,5	75,4	70,2	66,1
Шум на нагнетании	83,4	52,2	64,1	72,9	75,4	77,6	78,5	73,3	69,2
Шум к окружению	73	42,7	53,6	65,4	63,4	67,6	66,5	64,3	59,2

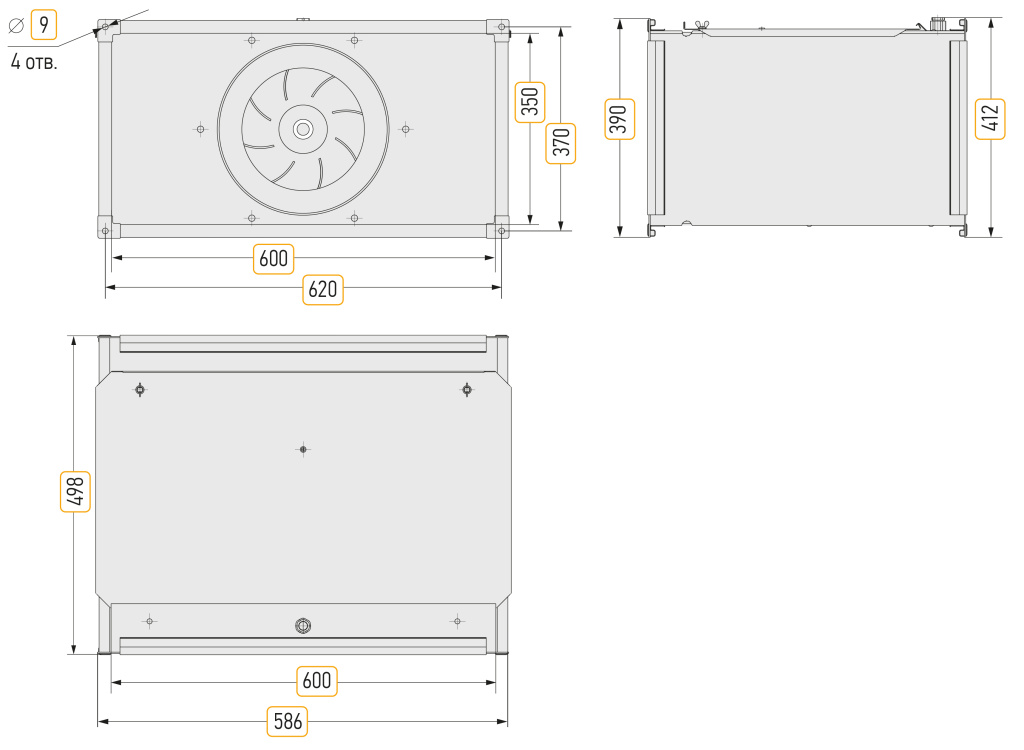

Типоразмер	VL 60-35/31.2D
Макс. расход воздуха	4700 м³/ч
Макс. статич. давление	1080 Па
Макс. скорость вращения	2800 об/мин
Напряжение двигателя	380 В
Мощность двигателя	1,5 кВт
Макс. рабочий ток	3,32 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (1,5 кВт, 7 А, 220В)
Масса	40 кг

Расход воздуха: 2350 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	84	54,8	65,6	71	76,6	77,7	80,1	73,4	69,8
Шум на нагнетании	87	57,8	68,6	74	79,6	80,7	83,1	76,4	72,8
Шум к окружению	76,3	48,3	58,1	66,5	67,6	70,7	71,1	67,4	62,8

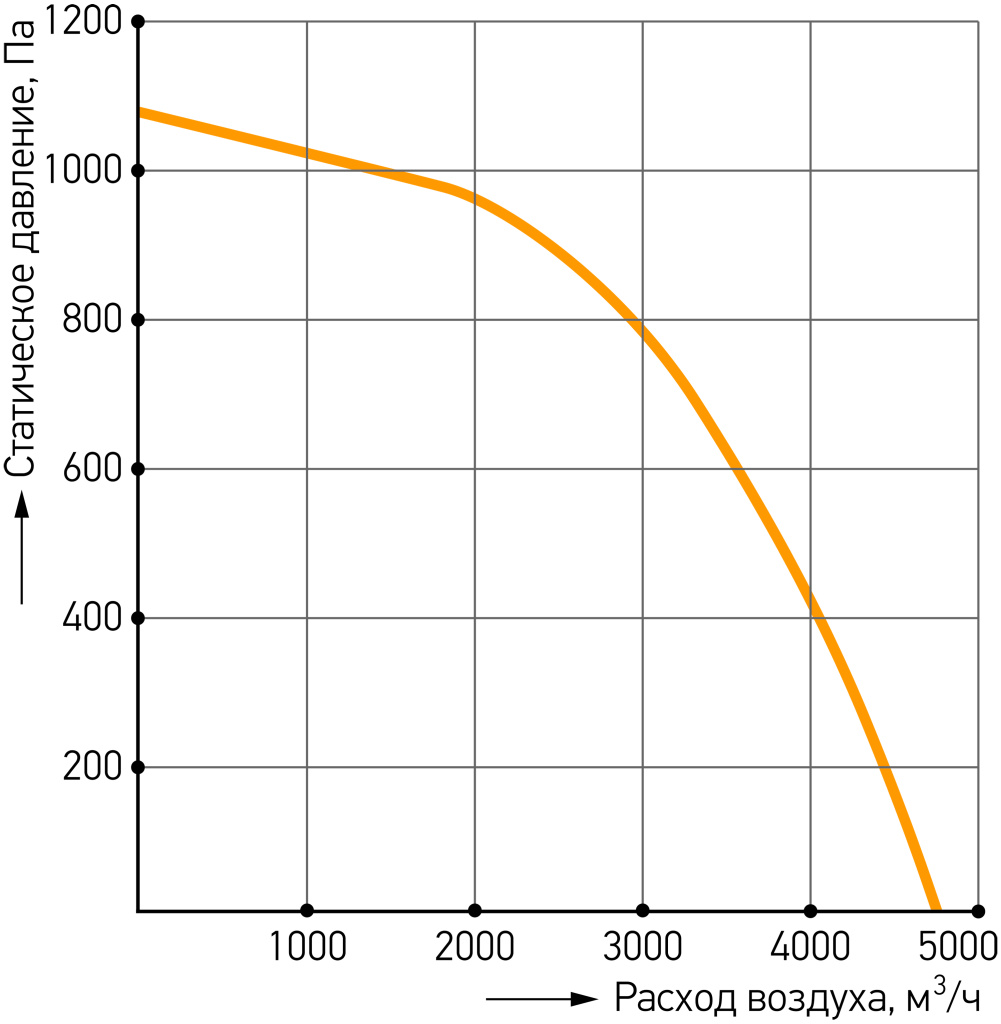

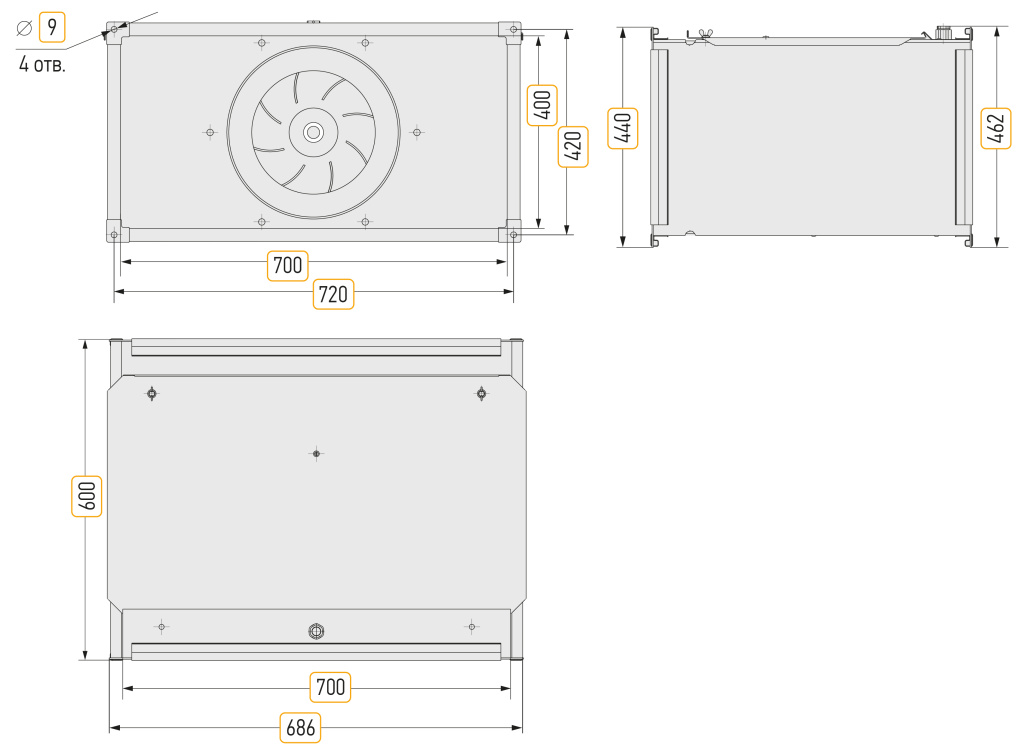

Типоразмер	VL 70-40/31.2DM
Макс. расход воздуха	4800 м³/ч
Макс. статич. давление	1080 Па
Макс. скорость вращения	2800 об/мин
Напряжение двигателя	380 В
Мощность двигателя	1,5 кВт
Макс. рабочий ток	3,32 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (1,5 кВт, 7 А, 220В)
Масса	47 кг

Расход воздуха: 2400 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	83	53,7	64,6	69,9	75,4	76,7	79	72,4	68,7
Шум на нагнетании	86	56,7	67,6	72,9	78,4	79,7	82	75,4	71,7
Шум к окружению	75,3	47,2	57,1	65,4	66,4	69,7	70	66,4	61,7

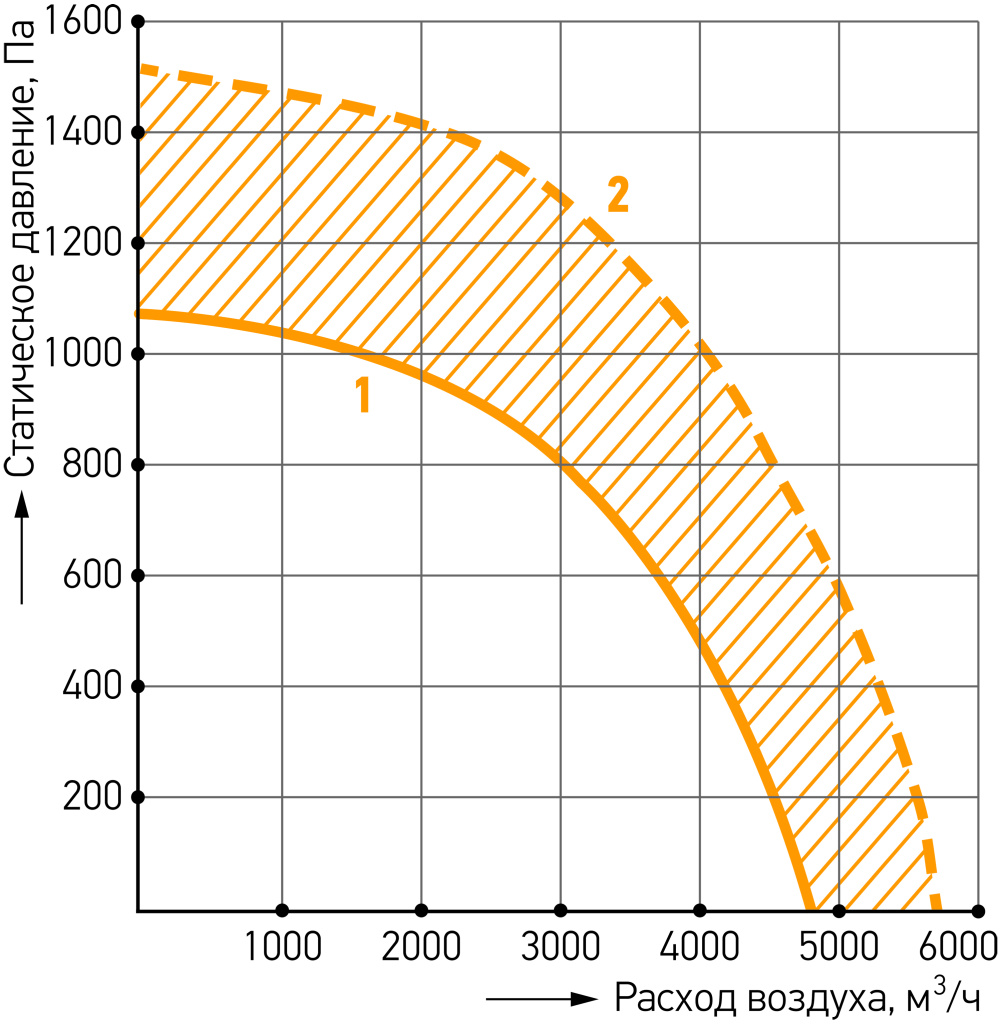

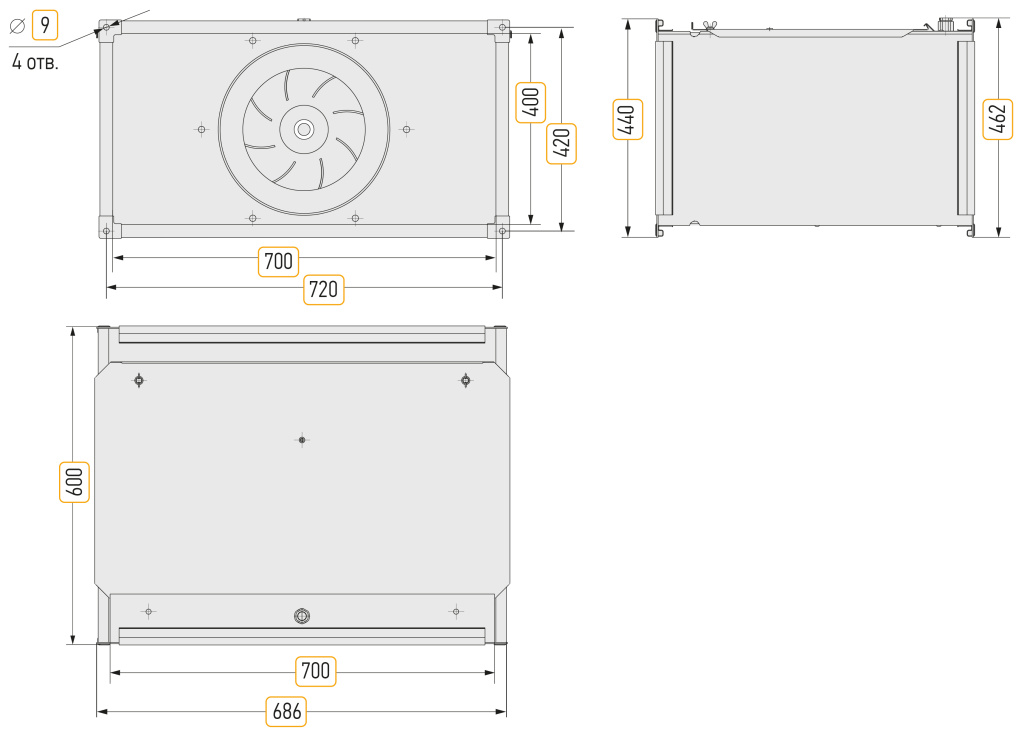

Типоразмер	VL 70-40/31.2D
Макс. расход воздуха	4830 (5800) м³/ч*
Макс. статич. давление	1075 (1550) Па*
Макс. скорость вращения	2840 (3420) об/мин*
Напряжение двигателя	380 В
Мощность двигателя	2,2 кВт
Макс. рабочий ток	4,6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R2,2
Рекомендуемый регулятор скорости	GS-51 (2,2 кВт, 5,1 А, 380В)
Масса	51 кг

* при «разгоне» двигателя частотным регулятором скорости

Расход воздуха: 2415 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	84,1	54,2	65,7	71	76,5	77,8	80,1	73,4	69,6
Шум на нагнетании	87,2	57,3	68,8	74,1	79,6	80,9	83,2	76,5	72,7
Шум к окружению	76,5	47,8	58,3	66,6	67,6	70,9	71,2	67,5	62,7

Расход воздуха: 4190 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	84,9	55,1	66,6	71,9	77,4	78,7	81	74,3	70,5
Шум на нагнетании	88	58,2	69,7	75	80,5	81,8	84,1	77,4	73,6
Шум к окружению	77,3	48,7	59,2	67,5	68,5	71,8	72,1	68,4	63,6

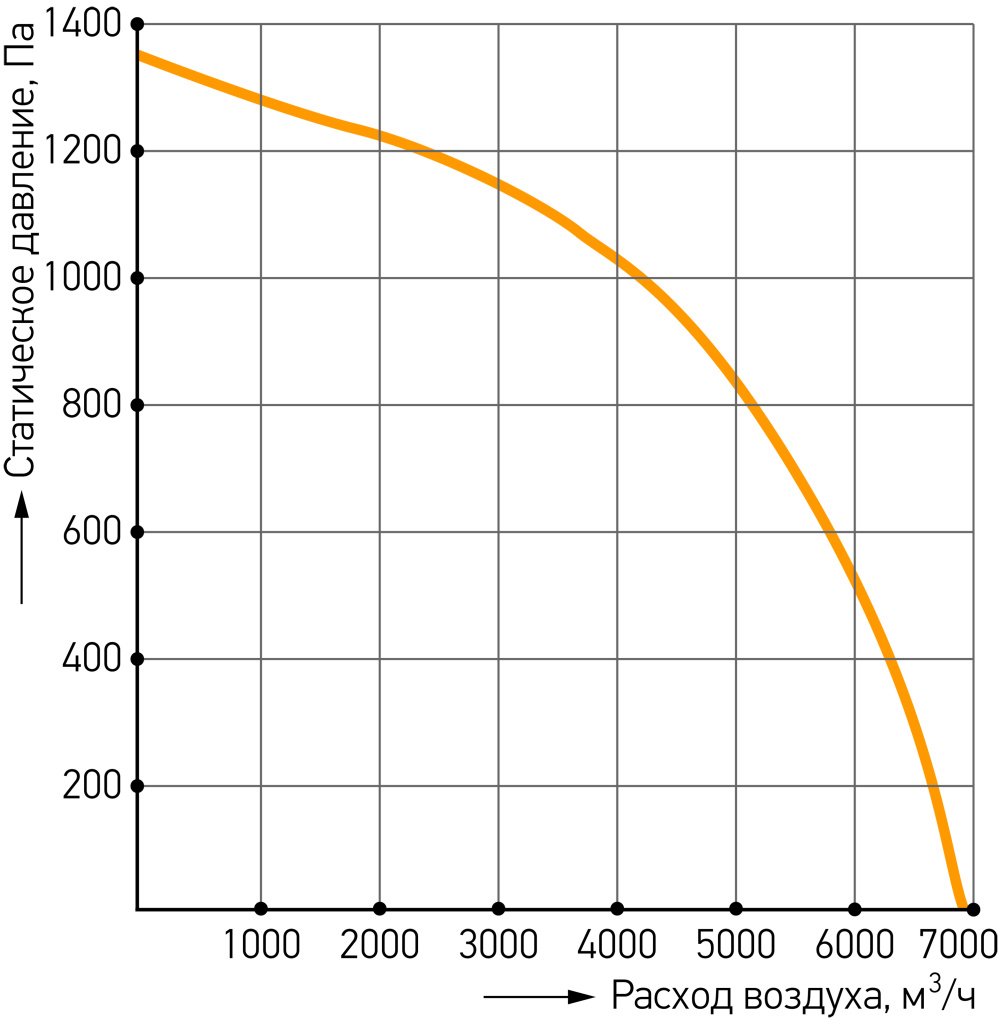

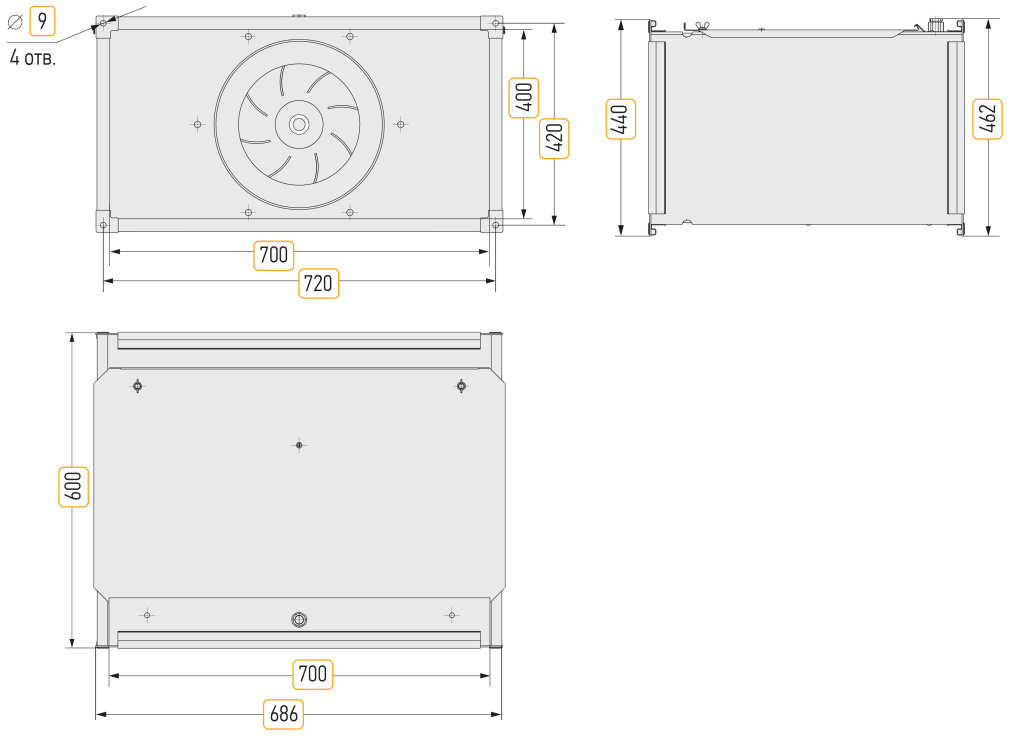

Типоразмер	VL 70-40/35.2D
Макс. расход воздуха	6800 м³/ч
Макс. статич. давление	1350 Па
Макс. скорость вращения	2840 об/мин
Напряжение двигателя	380 В
Мощность двигателя	3 кВт
Макс. рабочий ток	6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	53 кг

Расход воздуха: 3400 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	89,9	59	67,2	74,5	81,3	82,3	86,7	81,2	75,2
Шум на нагнетании	93	62,1	70,3	77,6	84,4	85,4	89,8	84,3	78,3
Шум к окружению	81,1	52,6	58,8	69,1	71,4	74,4	76,8	74,3	67,3

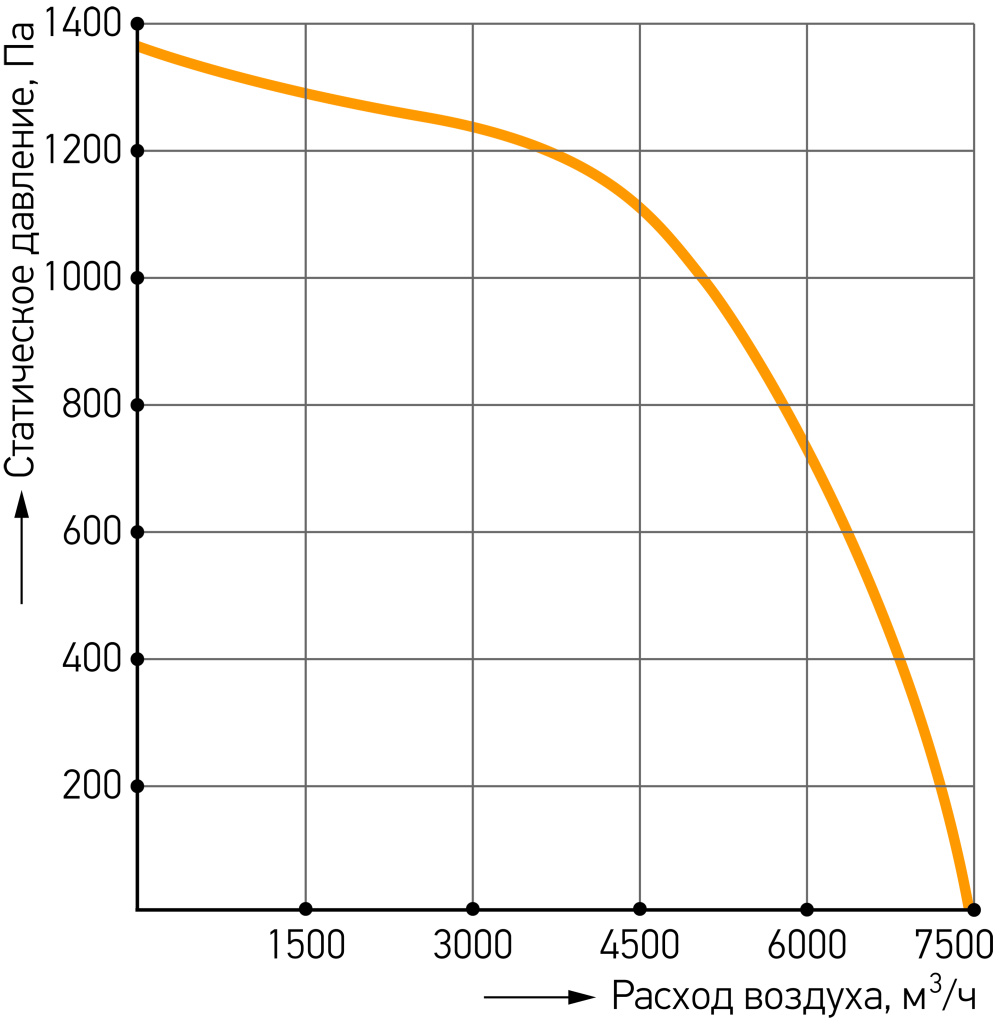

Типоразмер	VL 80-50/35.2D
Макс. расход воздуха	7400 м³/ч
Макс. статич. давление	1350 Па
Макс. скорость вращения	2840 об/мин
Напряжение двигателя	380 В
Мощность двигателя	3 кВт
Макс. рабочий ток	6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	61 кг

Расход воздуха: 3700 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	89,1	58	66,1	73,8	80,5	81,9	85,8	80,2	74,3
Шум на нагнетании	92,1	61	69,1	76,8	83,5	84,9	88,8	83,2	77,3
Шум к окружению	80,3	51,5	57,6	68,3	70,5	73,9	75,8	73,2	66,3

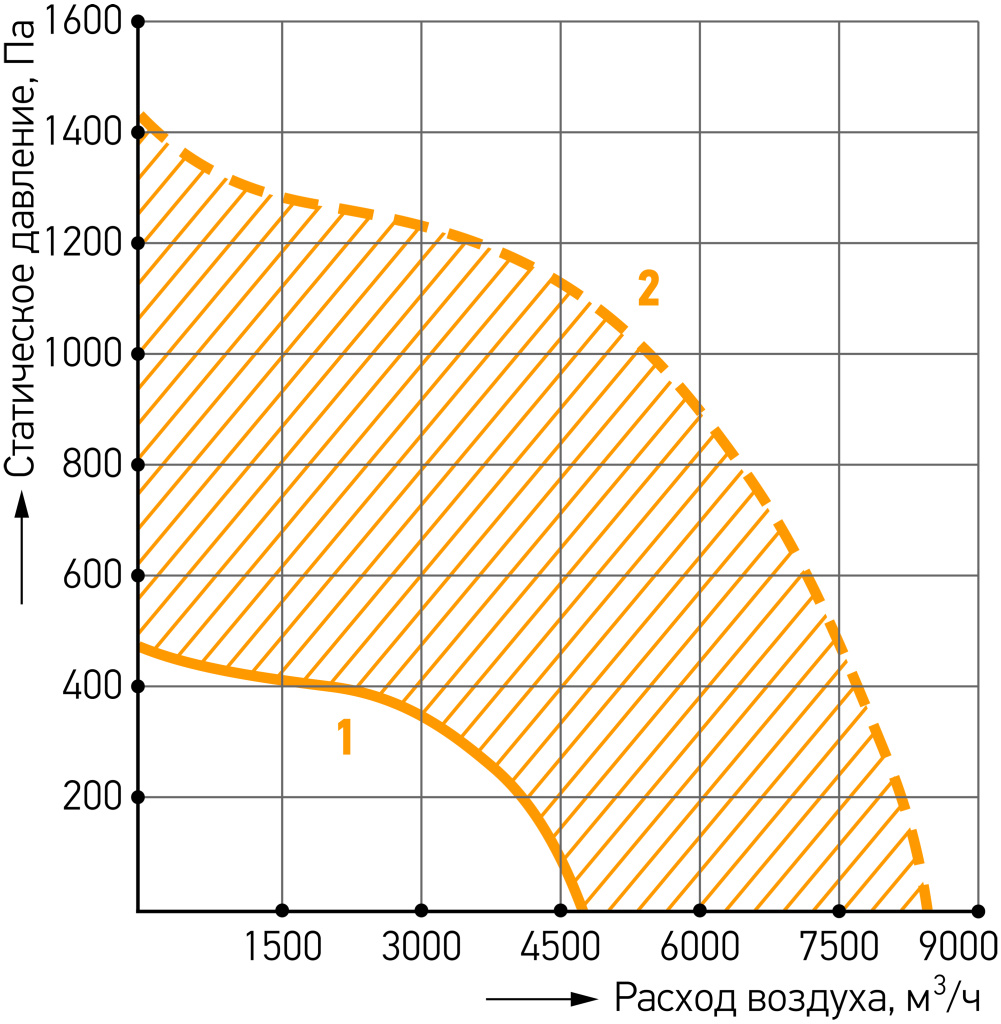

Типоразмер	VL 80-50/40.4D
Макс. расход воздуха	4750 (8400) м³/ч*
Макс. статич. давление	440 (1420) Па*
Макс. скорость вращения	1410 (2490) об/мин*
Напряжение двигателя	380 В
Мощность двигателя	3 кВт
Макс. рабочий ток	4,6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	70 кг

* при «разгоне» двигателя частотным регулятором скорости

Расход воздуха: 2371 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	75,6	50,9	52,9	62,8	66,7	71,8	69	66,7	60,3
Шум на нагнетании	78,7	54	56	65,9	69,8	74,9	72,1	69,8	63,4
Шум к окружению	67,5	44,1	44,5	57,6	56,8	64	59,1	59,9	52,5

Расход воздуха: 4190 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	86,4	61,8	63,8	73,7	77,6	82,7	79,9	77,6	71,2
Шум на нагнетании	89,5	64,9	66,9	76,8	80,7	85,8	83	80,7	74,3
Шум к окружению	78,3	55	55,4	68,5	67,7	74,9	70	70,8	63,4

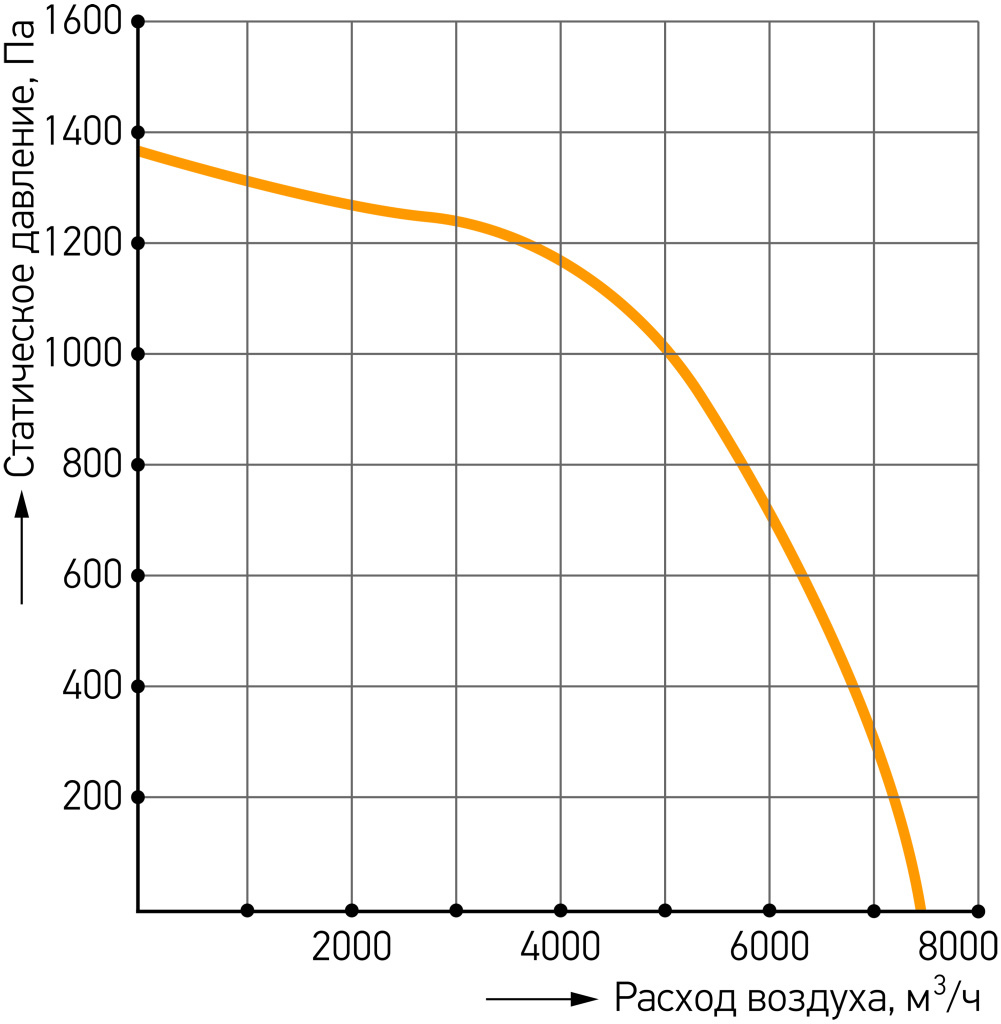

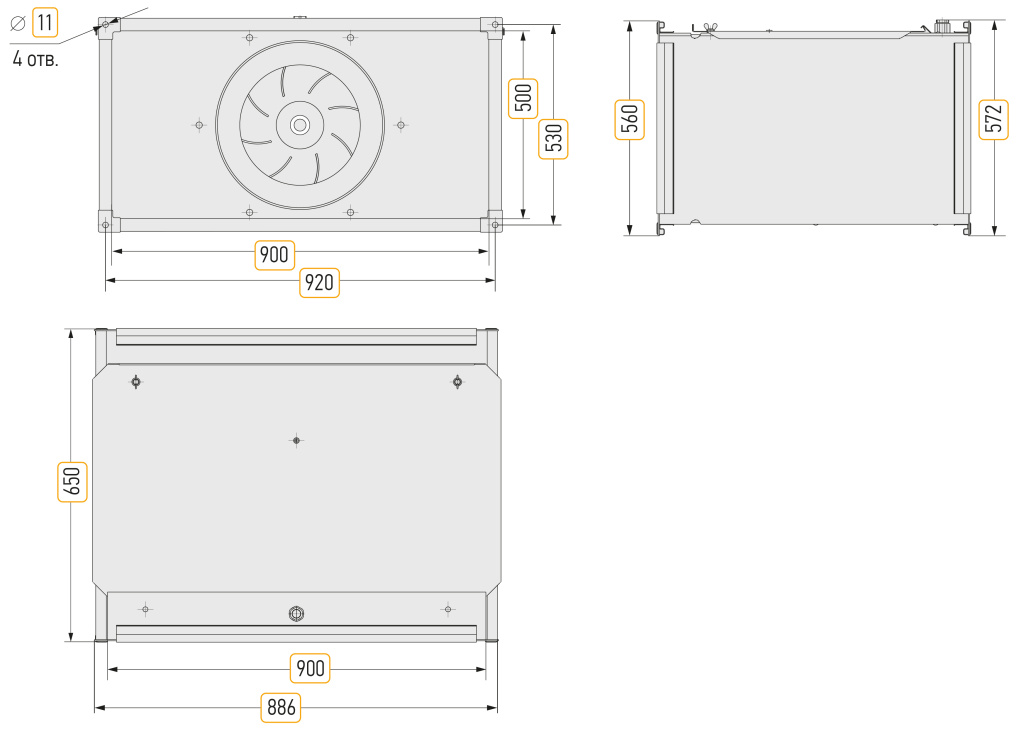

Типоразмер	VL 90-50/35.2D
Макс. расход воздуха	7500 м³/ч
Макс. статич. давление	1380 Па
Макс. скорость вращения	2840 об/мин
Напряжение двигателя	380 В
Мощность двигателя	3 кВт
Макс. рабочий ток	6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	66 кг

Расход воздуха: 3740 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	86,8	61	62,9	73,4	76,7	82,2	82,4	76,6	72
Шум на нагнетании	89,9	64,1	66	76,5	79,8	85,3	85,5	79,7	75,1
Шум к окружению	77,3	54,5	53,4	66,9	65,7	73,2	71,3	68,6	63

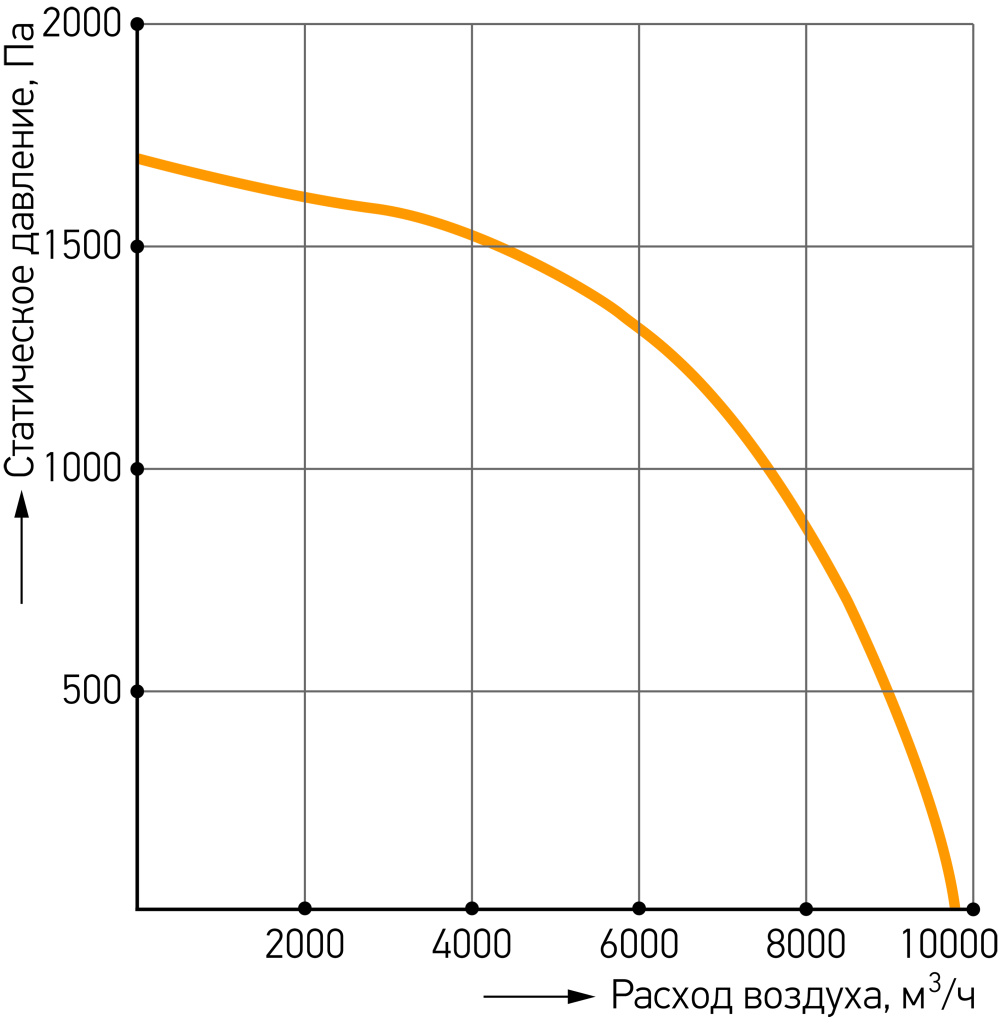

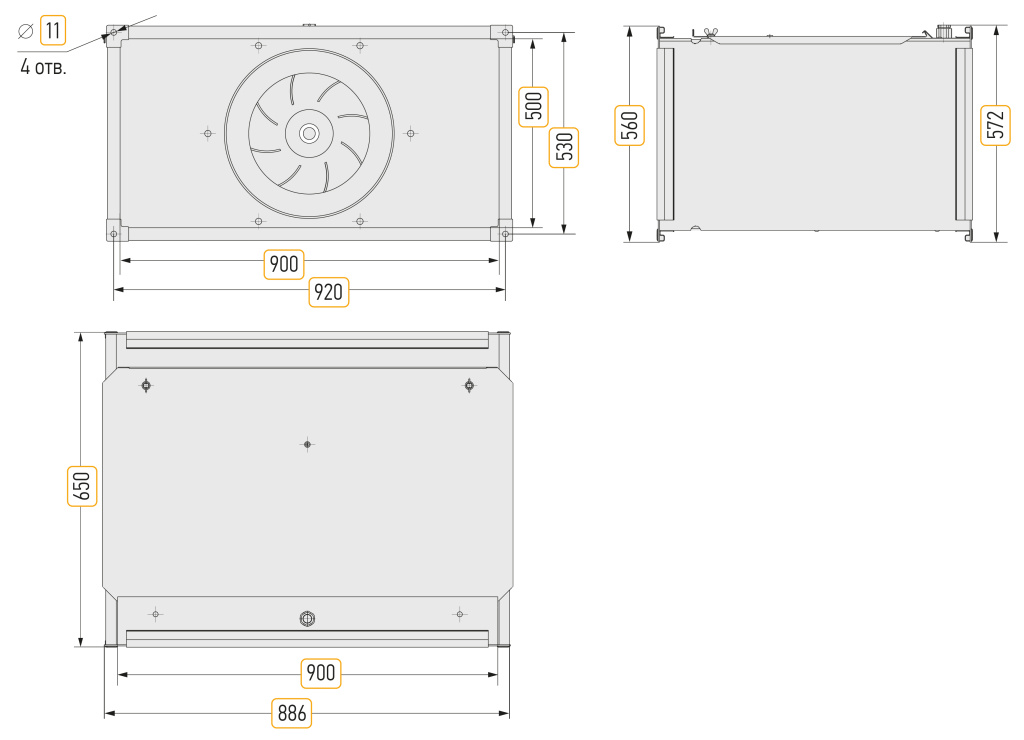

Типоразмер	VL 90-50/40.2D
Макс. расход воздуха	9800 м³/ч
Макс. статич. давление	1680 Па
Макс. скорость вращения	2880 об/мин
Напряжение двигателя	380 В
Мощность двигателя	5,5 кВт
Макс. рабочий ток	10,7 А
Щит управления при подключении напрямую	UM-V7,5-TK3-PPD
Щит управления при подключении через регулятор скорости	UM-V-3R11
Рекомендуемый регулятор скорости	GS-51 (5,5 кВт, 13 А, 380В)
Масса	75 кг

Расход воздуха: 4900 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	91,7	67,6	69,5	79,2	82,8	88,1	85,1	82,5	76,8
Шум на нагнетании	94,7	70,6	72,5	82,2	85,8	91,1	88,1	85,5	79,8
Шум к окружению	81,4	61	58,9	71,6	70,7	78	73	73,4	66,7

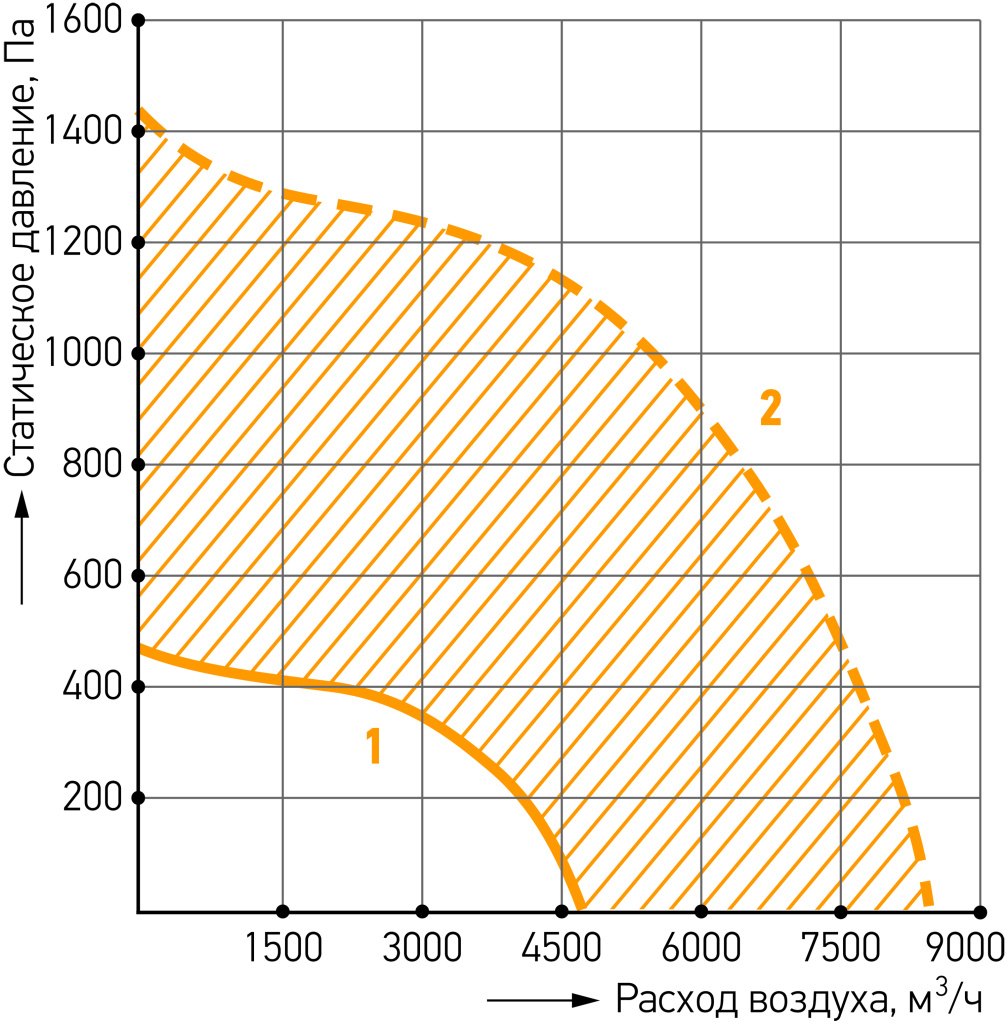

Типоразмер	VL 90-50/40.4D
Макс. расход воздуха	4750 (8300) м³/ч*
Макс. статич. давление	450 (1390) Па*
Макс. скорость вращения	1410 (2490) об/мин*
Напряжение двигателя	380 В
Мощность двигателя	3 кВт
Макс. рабочий ток	6,4 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	78 кг

* при «разгоне» двигателя частотным регулятором скорости.

Расход воздуха: 2370 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	75,7	51,2	53,1	63	66,6	72,2	69,1	66,8	60,3
Шум на нагнетании	78,7	54,2	56,1	66	69,6	75,2	72,1	69,8	63,3
Шум к окружению	67,6	44,3	44,6	57,7	56,6	64,3	59,1	59,9	52,4

Расход воздуха: 4220 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	90,5	66	67,9	77,8	81,4	87	83,9	81,6	75,1
Шум на нагнетании	93,5	69	70,9	80,8	84,4	90	86,9	84,6	78,1
Шум к окружению	82,4	59,1	59,4	72,5	71,4	79,1	73,9	74,7	67,2

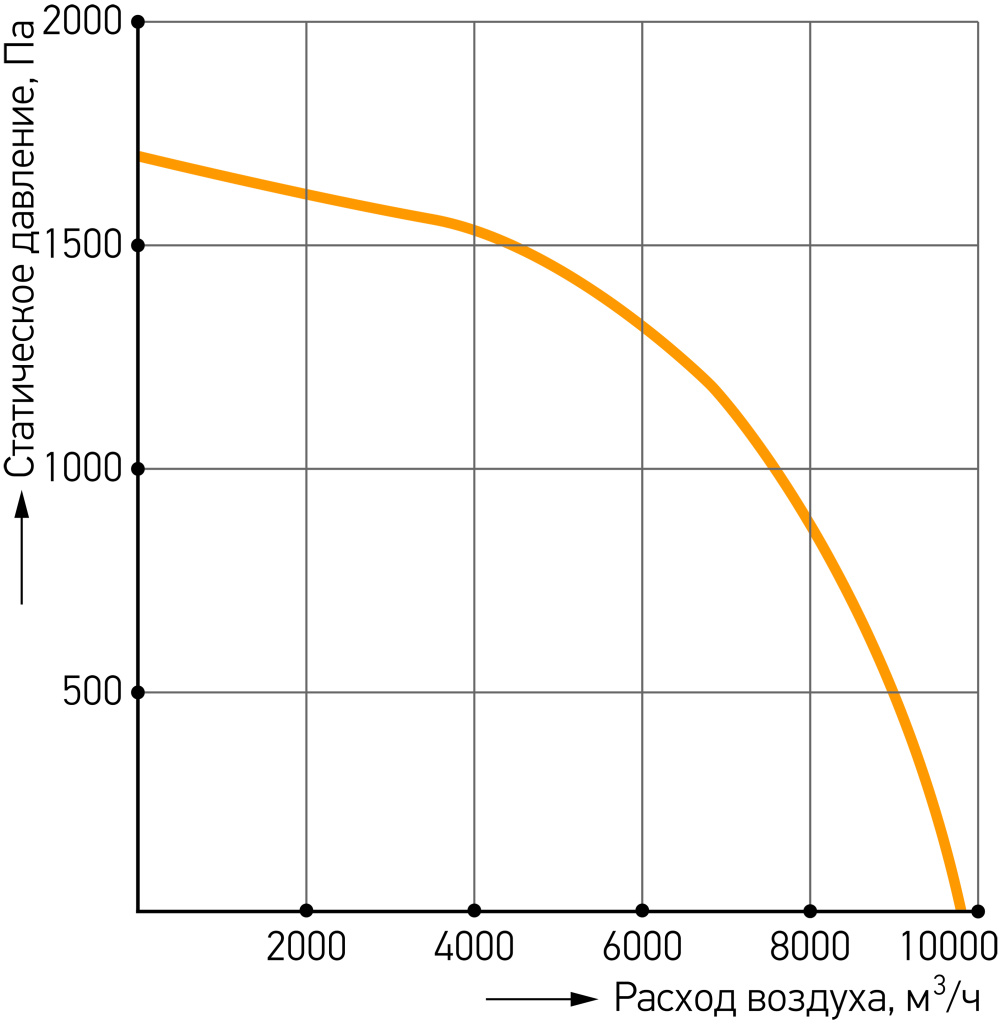

Типоразмер	VL 100-50/40.2D
Макс. расход воздуха	9800 м³/ч
Макс. статич. давление	1680 Па
Макс. скорость вращения	2880 об/мин
Напряжение двигателя	380 В
Мощность двигателя	5,5 кВт
Макс. рабочий ток	10,7 А
Щит управления при подключении напрямую	UM-V7,5-TK3-PPD
Щит управления при подключении через регулятор скорости	UM-V-3R11
Рекомендуемый регулятор скорости	GS-51 (5,5 кВт, 13 А, 380В)
Масса	86 кг

Расход воздуха: 4900 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	91,6	67,6	69,8	79,2	82,6	87,9	85,1	82,6	76,5
Шум на нагнетании	94,6	70,6	72,8	82,2	85,6	90,9	88,1	85,6	79,5
Шум к окружению	94,5	74,2	72,4	84,8	83,7	91	86,2	86,7	79,6

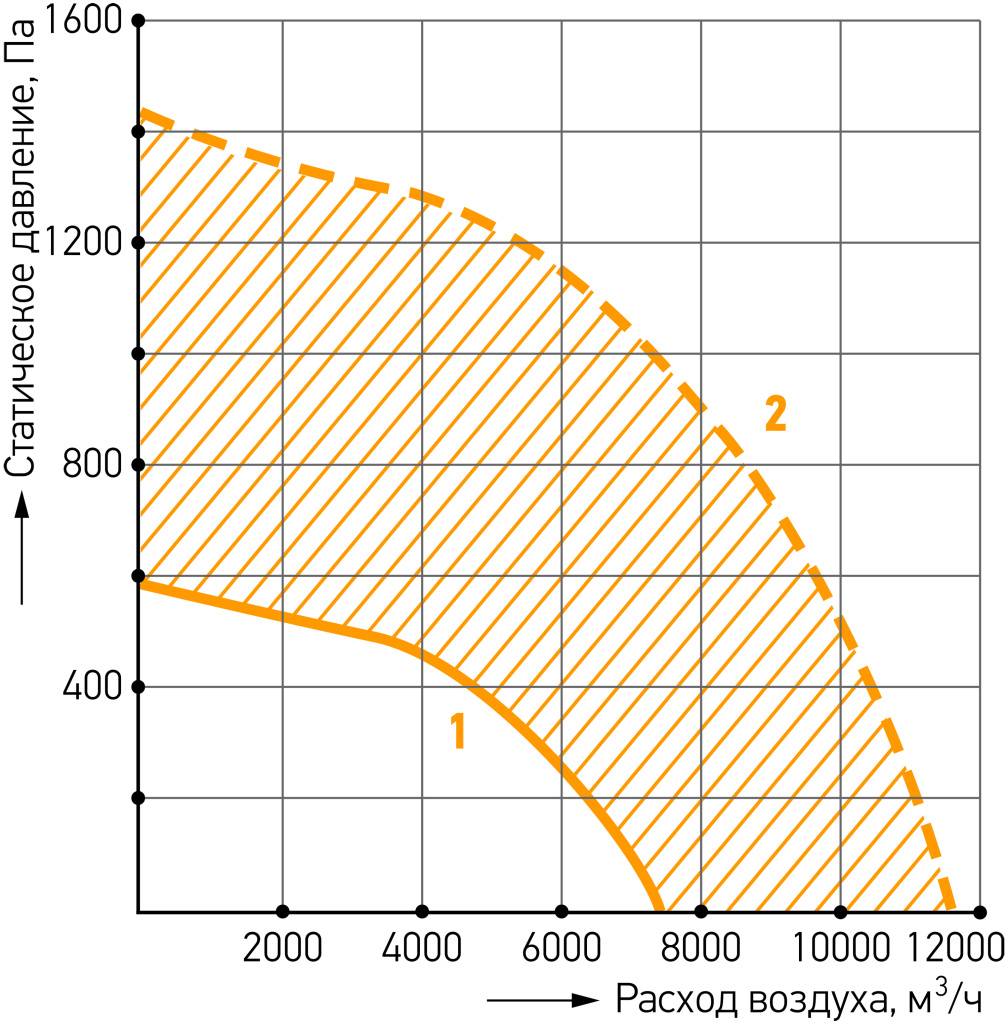

Типоразмер	VL 100-50/45.4D
Макс. расход воздуха	7500 (11500) м³/ч*
Макс. статич. давление	580 (1420) Па*
Макс. скорость вращения	1435 (2230) об/мин*
Напряжение двигателя	380 В
Мощность двигателя	4 кВт
Макс. рабочий ток	8,4 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (4 кВт, 9 А, 380В)
Масса	87 кг

* при «разгоне» двигателя частотным регулятором скорости

Расход воздуха: 3720 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	80,4	23,3	41,4	60,6	68,4	76,1	76,2	72	65,4
Шум на нагнетании	83,5	26,4	44,5	63,7	71,5	79,2	79,3	75,1	68,5
Шум к окружению	71,1	16,5	32,2	54,5	57,6	67,4	65,4	64,3	56,6

Расход воздуха: 4760 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	91,6	34,5	52,6	71,8	79,6	87,3	87,4	83,2	76,6
Шум на нагнетании	94,7	37,6	55,7	74,9	82,7	90,4	90,5	86,3	79,7
Шум к окружению	82,3	27,7	43,4	65,7	68,8	78,6	76,6	75,5	67,8

Дополнительно

Гибкая вставка MV

Подробнее

Регулятор оборотов частотный GS-51

Подробнее

Шумоглушитель пластинчатый GHP

Подробнее

Щит управления вентилятором UM-V

Подробнее

Щит управления вентилятором UM-V-R

Подробнее

Датчик перепада давления DPD-N

Подробнее

Вопросы и ответы

Существует два вида термоконтактов — вынесенные и встроенные. В первом случае выводы термоконтактов необходимо подключать к управляющему устройству (частотному преобразователю, щиту или блоку управления либо иному устройству), которое остановит работу вентилятора при достижении на двигателе определённой температуры; если не подключить их к управляющему устройству, данная система защиты не будет работать, поэтому их подключение является обязательным условием гарантийного обслуживания. Встроенные термоконтакты работают без внешнего управляющего устройства: при достижении определённой температуры на обмотках цепь питания разрывается, и вентилятор останавливается. Что касается термоконтактов на наших вентиляторах — всё зависит от того, какой конкретно вентилятор вас интересует. В основном такая информация содержится в паспортах и инструкциях по монтажу, но обычно на всех вентиляторах, кроме серии VK, применяются вынесенные термоконтакты с типом сигнала «Сухой контакт». На вентиляторах VK — встроенные термоконтакты.

Для большинства трёхфазных асинхронных электродвигателей вентиляторов вентсистем предусмотрена возможность питания 220/380 В при использовании частотного преобразователя (ПЧ) в качестве источника питания. Конкретная схема («звезда» или «треугольник») в качестве рабочей выбирается исходя из параметров рабочего напряжения на «выходе» ПЧ. Соединение в схемы «звезда»/«треугольник» для электродвигателей «обычного» исполнения осуществляется перемычками в клеммной коробке (расположение перемычек приведено графически на крышке клеммной коробки для соответствующего напряжения питания); для электродвигателей, совмещённых с рабочим колесом (мотор-колёс) с шестью выводами проводников электрических обмоток в дополнительную клеммную коробку, информация приведена на крышке клеммной коробки с указанием по расположению перемычек между клеммами, а также на шильдике самого мотор-колеса с расшифровкой цветового значения проводников и их соединения в требуемую из двух вариантов схему для соответствующего напряжения питания.

Центральные кондиционеры

Круглое канальное оборудование

Прямоугольное канальное оборудование

Противопожарная вентиляция

Опции для вентиляторов ДУ и подпора

Промышленные вентиляторы

Опции для промышленных вентиляторов

Системы холодоснабжения

Компрессорно-конденсаторные блоки

VRF-системы

Чиллеры

Воздушно-тепловые завесы

Автоматика

Блоки и щиты управления

Регуляторы оборотов и устройства защиты

Смесительные узлы

Устройства дистанционного управления

Циркуляционные насосы

Приводы воздушных заслонок

Клапаны трёхходовые, сервоприводы

Датчики

Программа подбора оборудования

Техническая документация

Вопросы и ответы

Вентилятор

Маркировка

Характеристики

Типоразмеры

Документация
