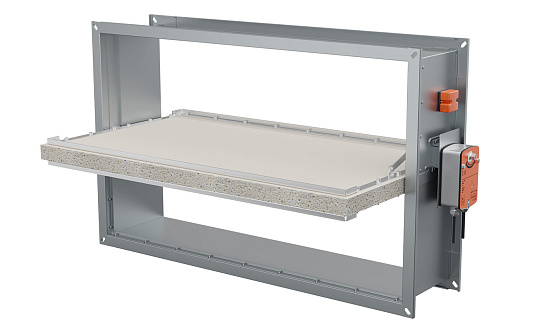

Противопожарные клапаны KZO-2 НО препятствуют распространению огня и дымовых газов по воздуховодам в системах общеобменной вентиляции, а KZO-2 НЗ обеспечивают отвод продуктов горения и подвод свежего воздуха в системах противодымной вентиляции и подпора воздуха.

Корпус клапана изготавливается из оцинкованной стали;
Заслонка из огнеупорной гипсостружечной влагостойкой плиты (ГСПВ);
В зависимости от предела огнестойкости применяется заслонка разной толщины (до 40 мм);
По периметру заслонки термоактивный уплотнитель, который расширяется под действием высоких температур, обеспечивая герметичность клапана;
Приводы устанавливаются снаружи корпуса.

Маркировка

KZO-2

700×500

220

обозначение противопожарного клапана прямоугольного сечения

огнестойкость, мин (60, 90, 120)

присоединительные размеры фланца, мм

функциональное назначение (О – нормально открытый, Z – нормально закрытый)

тип привода (S – сервопривод, М – электромагнитный)

напряжение питания привода, В (24 В, 220 В)

наличие терморазмыкающего устройства (Т - присутствует, Х - отсутствует)

исполнение (MC - морозостойкое, EX – взрывозащищенное; KR – коррозионностойкое; EX-KR – взрывозащищенное и коррозионностойкое; MC-KR – морозостойкое и коррозионностойкое; EX-MC – взрывозащищенное и морозостойкое; ЕХ-MС-KR - взрывозащищённое, морозостойкое и коррозионностойкое)

Преимущества

Толщина металла корпуса 1 мм

Корпус из оцинкованной стали толщиной 1 мм обеспечивает необходимое сопротивление температурным деформациям.

Усиленные фланцы толщиной 3 мм

Противопожарные клапаны ВЕРТРО дополнительно усилены в области фланцев: общая толщина металла достигает 3 мм. Это обеспечивает высокую устойчивость к температурным деформациям.

Заслонка из огнеупорной влагостойкой плиты

Противопожарные клапаны ВЕРТРО изготавливают с заслонкой из огнеупорной гипсостружечной влагостойкой плиты (ГСПВ) толщиной до 40 мм.

Терморасширяющийся уплотнитель

В клапанах ВЕРТРО применяется терморасширяющийся огнезащитный уплотнитель ОГРАКС толщиной 2 мм. Под воздействием высоких температур он в 20 раз увеличивается в объеме и таким образом надежно закрывает зазоры, препятствуя проникновению горячих газов, пламени и дыма.

Металлические упоры

Металлические упоры, установленные с обеих сторон заслонки, обеспечивают высокую герметичность противопожарного клапана.

Рычажный механизм привода заслонки

Рычажный механизм привода заслонки увеличивает крутящий момент на оси, обеспечивая гарантированное срабатывание клапана даже при заедании. Конструкция исключает прямой контакт заслонки с приводом и выносит его за пределы «горячей зоны», снижая риск перегрева за счет минимизации теплопередачи через детали.

Минимальный зазор

Минимальный (2–3 мм) зазор между заслонкой и полосой терморасширяющегося уплотнителя на корпусе клапана обеспечивает высокую герметичность противопожарного клапана.

Физический терморазрыв

Открытые противопожарные клапаны ВЕРТРО изготавливают с физическим терморазрывом на защищаемой стороне. Такое решение соответствует требованиям пожарного регламента и гарантирует, что в течение двух часов при эксплуатации во время пожара клапан нагреется до температуры не более, чем 80°С.

Характеристики

Параметр	Электромагнитный	Электросервопривод с возвратной пружиной	Электросервопривод двойного действия
Применимость	НО, НЗ	НО	НЗ
Способ перевода лопатки
Из исходного положения в рабочее*	1. Автоматический по сигналу пожарной автоматики или в НО клапане от термодатчика; 2. Дистанционный с пульта управления; 3. Вручную от кнопки на коробке	1. Автоматический по сигналу пожарной автоматики или в НО клапане от датчика ТРУ; 2. Дистанционный с пульта управления	1. Автоматический по сигналу пожарной автоматики; 2. Дистанционный с пульта управления
Из рабочего в исходное	Вручную	Дистанционный с пульта управления	Дистанционный с пульта управления
Механизм привода лопатки
В рабочее положение	Возвратная пружина	Возвратная пружина	Сервопривод
В исходное положение	—	Сервопривод	Сервопривод
Принцип срабатывания привода	Подача напряжения на электромагнит или разрыв цепи термодатчика в НО клапане	Отключение питающего напряжения или срабатывание ТРУ в НО клапане	Подача напряжения
Время поворота лопатки
В рабочее положение	2 с	20 с	30 с (привод TASA); 150 с (приводы GEB и GBB)
В исходное положение	—	70 с (привод TAFA); 90 с (привод GNA)	30 (привод TASA); 150 с (приводы GEB и GBB)
Напряжение электропитания привода	=12 В, =24 В, ~220 В, 50 Гц	~24 В, ~220 В, 50 Гц, =24 В	~24 В, ~220 В, 50 Гц, =24 В
Потребляемая мощность	44 Вт	8 Вт (при переводе в исходное положение после срабатывания)	8 Вт (при переводе в исходное положение после срабатывания)
Степень защиты	IP 10 (УХЛ 4)	IP 54	IP 54

* Исходное положение заслонки: для НО клапана — открыта, для НЗ — закрыта.

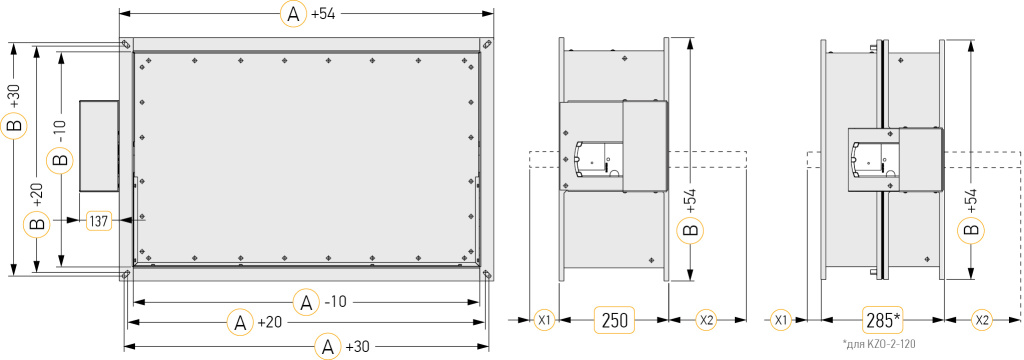

Однокассетный клапан

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

		Размер A, мм
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	100	3,50	3,02	2,81	2,69	2,61	2,56	2,52	2,50	2,47	2,45	2,44	2,43	2,41	2,41	2,40	2,39	2,38	2,38	2,37	2,37	2,36	2,36	2,36	2,35	2,35	2,35	2,35	2,34	2,34	2,34	2,34	2,33	2,33	2,33	2,33	2,33	2,33	2,33	2,32
	150		1,75	1,54	1,58	1,48	1,51	1,45	1,48	1,43	1,46	1,42	1,44	1,41	1,43	1,40	1,42	1,40	1,41	1,39	1,41	1,39	1,40	1,39	1,40	1,39	1,40	1,38	1,39	1,38	1,39	1,38	1,39	1,38	1,39	1,38	1,39	1,38	1,39	1,38
	200			1,28	1,23	1,20	1,18	1,16	1,15	1,14	1,14	1,13	1,12	1,12	1,12	1,11	1,11	1,11	1,10	1,10	1,10	1,10	1,10	1,10	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,08	1,08	1,08	1,08	1,08
	250				1,06	1,01	1,02	0,99	1,00	0,97	0,98	0,96	0,97	0,96	0,96	0,95	0,96	0,95	0,95	0,94	0,95	0,94	0,95	0,94	0,94	0,94	0,94	0,94	0,94	0,94	0,94	0,93	0,94	0,93	0,94	0,93	0,94	0,93	0,93	0,93
	300					0,94	0,92	0,91	0,90	0,90	0,89	0,88	0,88	0,88	0,87	0,87	0,87	0,87	0,86	0,86	0,86	0,86	0,86	0,86	0,86	0,86	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85	0,85
	350						0,86	0,84	0,84	0,83	0,83	0,82	0,82	0,81	0,81	0,81	0,81	0,80	0,81	0,80	0,80	0,80	0,80	0,80	0,80	0,79	0,80	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79
	400							0,81	0,80	0,79	0,79	0,78	0,78	0,77	0,77	0,77	0,77	0,77	0,76	0,76	0,76	0,76	0,76	0,76	0,76	0,76	0,76	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75
	450								0,77	0,75	0,75	0,74	0,75	0,74	0,74	0,73	0,74	0,73	0,73	0,73	0,73	0,73	0,73	0,72	0,73	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72
	500									0,73	0,73	0,73	0,72	0,72	0,72	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,69	0,69
	550										0,71	0,70	0,70	0,70	0,70	0,69	0,69	0,69	0,69	0,69	0,69	0,68	0,69	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,70
	600											0,69	0,69	0,68	0,68	0,68	0,68	0,68	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66
	650												0,67	0,67	0,67	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,65	0,66	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65
	700													0,66	0,66	0,66	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64
	750														0,65	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63
	800															0,64	0,64	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62
	850																0,63	0,63	0,63	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,61	0,62	0,61	0,61	0,61	0,61	0,61	0,61	0,61
	900																	0,62	0,62	0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61
	950																		0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60
	1000																			0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60
	1050																				0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	1100																					0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	1150																						0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58
	1200																							0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	1250																								0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	1300																									0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	1350																										0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57
	1400																											0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57
	1450																												0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57
	1500																													0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57
	1550																														0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56
	1600																																0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56
	1650																																0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56
	1700																																		0,56	0,56	0,56	0,56	0,56	0,56
	1750																																		0,56	0,56	0,56	0,56	0,56	0,56
	1800																																				0,56	0,56	0,56	0,56
	1850																																				0,56	0,56	0,56	0,56
	1900																																						0,55	0,55
	1950																																						0,55	0,55

Однокассетный клапан

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

		Размер A, мм
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	100	3,50	4,09	3,50	3,84	3,50	3,74	3,50	3,68	3,50	3,65	3,50	3,63	3,50	3,61	3,50	3,60	3,50	3,59	3,50	3,58	3,50	3,57	3,50	3,56	3,50	3,56	3,50	3,56	3,50	3,55	3,50	3,55	3,50	3,55	3,50	3,54	3,50	3,54	3,50
	150		2,08	1,99	1,94	1,91	1,88	1,87	1,85	1,84	1,83	1,83	1,82	1,82	1,81	1,81	1,80	1,80	1,80	1,80	1,79	1,79	1,79	1,79	1,79	1,79	1,78	1,78	1,78	1,78	1,78	1,78	1,78	1,78	1,78	1,78	1,77	1,77	1,77	1,77
	200			1,40	1,43	1,36	1,38	1,34	1,36	1,33	1,34	1,32	1,33	1,31	1,33	1,31	1,32	1,30	1,32	1,30	1,31	1,30	1,31	1,30	1,31	1,30	1,30	1,29	1,30	1,29	1,30	1,29	1,30	1,29	1,30	1,29	1,30	1,29	1,30	1,29
	250				1,20	1,17	1,16	1,14	1,13	1,13	1,12	1,12	1,11	1,11	1,11	1,10	1,10	1,10	1,10	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,09	1,08	1,08	1,08	1,08	1,08	1,08	1,08	1,08	1,08	1,08	1,08	1,08
	300					1,02	1,03	1,00	1,01	0,99	0,99	0,98	0,99	0,97	0,98	0,97	0,97	0,97	0,97	0,96	0,97	0,96	0,97	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,96	0,95	0,96	0,95	0,96	0,95	0,96	0,95	0,95	0,95
	350						0,94	0,93	0,92	0,92	0,91	0,91	0,90	0,90	0,90	0,90	0,89	0,89	0,89	0,89	0,89	0,89	0,89	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,88	0,87
	400							0,86	0,87	0,85	0,85	0,84	0,85	0,84	0,84	0,83	0,84	0,83	0,83	0,83	0,83	0,83	0,83	0,82	0,83	0,82	0,83	0,82	0,82	0,82	0,82	0,82	0,82	0,82	0,82	0,82	0,82	0,82	0,82	0,82
	450								0,82	0,82	0,81	0,81	0,81	0,80	0,80	0,80	0,80	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,79	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78	0,78
	500									0,78	0,78	0,77	0,77	0,77	0,77	0,76	0,76	0,76	0,76	0,76	0,76	0,75	0,76	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75	0,75
	550										0,76	0,75	0,75	0,75	0,74	0,74	0,74	0,74	0,74	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,73	0,72	0,72	0,72	0,72	0,72	0,72	0,72	0,72
	600											0,73	0,73	0,72	0,72	0,72	0,72	0,71	0,72	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,71	0,70	0,71	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,70
	650												0,71	0,71	0,71	0,70	0,70	0,70	0,70	0,70	0,70	0,70	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69	0,69
	700													0,69	0,69	0,69	0,69	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,68	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67
	750														0,68	0,68	0,68	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,67	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66
	800															0,66	0,67	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,66	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65
	850																0,66	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,65	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64
	900																	0,64	0,65	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,64	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63
	950																		0,64	0,64	0,64	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63	0,63
	1000																			0,63	0,63	0,63	0,63	0,63	0,63	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62
	1050																				0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,61
	1100																					0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61
	1150																						0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60
	1200																							0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60
	1250																								0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60	0,60
	1300																									0,60	0,60	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	1350																										0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	1400																											0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	1450																												0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58
	1500																													0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	1550																														0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	1600																																0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	1650																																0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57
	1700																																		0,57	0,57	0,57	0,57	0,57	0,57
	1750																																		0,57	0,57	0,57	0,57	0,57	0,57
	1800																																				0,57	0,57	0,57	0,57
	1850																																				0,57	0,57	0,57	0,57
	1900																																						0,57	0,57
	1950																																						0,56	0,56

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 2-х корпусов, соединенных по длинной стороне

Однокассетный клапан

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

		Размер A, мм
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	100	0,005	0,01	0	0	0	0,02	0,02	0,03	0,03	0,03	0,04	0,04	0,04	0,04	0,05	0,05	0,05	0,06	0,06	0,06	0,07	0,07	0,07	0,07	0,08	0,08	0,083	0,086	0,089	0,092	0,095	0,098	0,101	0,104	0,107	0,11	0,113	0,116	0,119
	150		0,02	0	0	0	0,04	0,04	0,05	0,05	0,06	0,07	0,07	0,08	0,08	0,09	0,09	0,1	0,1	0,11	0,11	0,12	0,13	0,13	0,14	0,14	0,15	0,153	0,158	0,164	0,169	0,175	0,18	0,186	0,191	0,197	0,202	0,208	0,213	0,219
	200			0	0	0	0,05	0,06	0,07	0,08	0,09	0,09	0,1	0,11	0,12	0,13	0,13	0,14	0,15	0,16	0,17	0,17	0,18	0,19	0,2	0,21	0,21	0,222	0,23	0,238	0,246	0,254	0,262	0,27	0,278	0,286	0,294	0,302	0,31	0,318
	250				0,1	0,1	0,07	0,08	0,09	0,1	0,11	0,12	0,13	0,15	0,16	0,17	0,18	0,19	0,2	0,21	0,22	0,23	0,24	0,25	0,26	0,27	0,28	0,292	0,302	0,313	0,323	0,334	0,344	0,355	0,365	0,376	0,386	0,397	0,407	0,418
	300					0,1	0,09	0,1	0,11	0,13	0,14	0,15	0,17	0,18	0,19	0,21	0,22	0,23	0,24	0,26	0,27	0,28	0,3	0,31	0,32	0,34	0,35	0,361	0,374	0,387	0,4	0,413	0,426	0,439	0,452	0,465	0,478	0,491	0,504	0,517
	350						0,11	0,12	0,14	0,15	0,17	0,18	0,2	0,21	0,23	0,25	0,26	0,28	0,29	0,31	0,32	0,34	0,35	0,37	0,38	0,4	0,42	0,431	0,446	0,462	0,477	0,493	0,508	0,524	0,539	0,555	0,57	0,586	0,601	0,617
	400							0,14	0,16	0,18	0,19	0,21	0,23	0,25	0,27	0,28	0,3	0,32	0,34	0,36	0,37	0,39	0,41	0,43	0,45	0,46	0,48	0,5	0,518	0,536	0,554	0,572	0,59	0,608	0,626	0,644	0,662	0,68	0,698	0,716
	450								0,18	0,2	0,22	0,24	0,26	0,28	0,3	0,32	0,34	0,37	0,39	0,41	0,43	0,45	0,47	0,49	0,51	0,53	0,55	0,57	0,59	0,611	0,631	0,652	0,672	0,693	0,713	0,734	0,754	0,775	0,795	0,816
	500									0,23	0,25	0,27	0,29	0,32	0,34	0,36	0,39	0,41	0,43	0,46	0,48	0,5	0,52	0,55	0,57	0,59	0,62	0,639	0,662	0,685	0,708	0,731	0,754	0,777	0,8	0,823	0,846	0,869	0,892	0,915
	550										0,28	0,3	0,33	0,35	0,38	0,4	0,43	0,45	0,48	0,51	0,53	0,56	0,58	0,61	0,63	0,66	0,68	0,709	0,734	0,76	0,785	0,811	0,836	0,862	0,887	0,913	0,938	0,964	0,989	1,015
	600											0,33	0,36	0,39	0,41	0,44	0,47	0,5	0,53	0,55	0,58	0,61	0,64	0,67	0,69	0,72	0,75	0,778	0,806	0,834	0,862	0,89	0,918	0,946	0,974	1,002	1,03	1,058	1,086	1,114
	650												0,39	0,42	0,45	0,48	0,51	0,54	0,57	0,6	0,63	0,67	0,7	0,73	0,76	0,79	0,82	0,848	0,878	0,909	0,939	0,97	1	1,031	1,061	1,092	1,122	1,153	1,183	1,214
	700													0,46	0,49	0,52	0,55	0,59	0,62	0,65	0,69	0,72	0,75	0,79	0,82	0,85	0,88	0,917	0,95	0,983	1,016	1,049	1,082	1,115	1,148	1,181	1,214	1,247	1,28	1,313
	750														0,53	0,56	0,6	0,63	0,67	0,7	0,74	0,77	0,81	0,85	0,88	0,92	0,95	0,987	1,022	1,058	1,093	1,129	1,164	1,2	1,235	1,271	1,306	1,342	1,377	1,413
	800															0,6	0,64	0,68	0,71	0,75	0,79	0,83	0,87	0,9	0,94	0,98	1,02	1,056	1,094	1,132	1,17	1,208	1,246	1,284	1,322	1,36	1,398	1,436	1,474	1,512
	850																0,68	0,72	0,76	0,8	0,84	0,88	0,92	0,96	1	1,05	1,09	1,126	1,166	1,207	1,247	1,288	1,328	1,369	1,409	1,45	1,49	1,531	1,571	1,612
	900																	0,77	0,81	0,85	0,89	0,94	0,98	1,02	1,07	1,11	1,15	1,195	1,238	1,281	1,324	1,367	1,41	1,453	1,496	1,539	1,582	1,625	1,668	1,711
	950																		0,86	0,9	0,95	0,99	1,04	1,08	1,13	1,17	1,22	1,265	1,31	1,356	1,401	1,447	1,492	1,538	1,583	1,629	1,674	1,72	1,765	1,811
	1000																			0,95	1	1,05	1,09	1,14	1,19	1,24	1,29	1,334	1,382	1,43	1,478	1,526	1,574	1,622	1,67	1,718	1,766	1,814	1,862	1,91
	1050																				1,05	1,1	1,15	1,2	1,25	1,3	1,35	1,404	1,454	1,505	1,555	1,606	1,656	1,707	1,757	1,808	1,858	1,909	1,959	2,01
	1100																					1,16	1,21	1,26	1,31	1,37	1,42	1,473	1,526	1,579	1,632	1,685	1,738	1,791	1,844	1,897	1,95	2,003	2,056	2,109
	1150																						1,27	1,32	1,38	1,43	1,49	1,543	1,598	1,654	1,709	1,765	1,82	1,876	1,931	1,987	2,042	2,098	2,153	2,209
	1200																							1,38	1,44	1,5	1,55	1,612	1,67	1,728	1,786	1,844	1,902	1,96	2,018	2,076	2,134	2,192	2,25	2,308
	1250																								1,5	1,56	1,62	1,682	1,742	1,803	1,863	1,924	1,984	2,045	2,105	2,166	2,226	2,287	2,347	2,408
	1300																									1,63	1,69	1,751	1,814	1,877	1,94	2,003	2,066	2,129	2,192	2,255	2,318	2,381	2,444	2,507
	1350																										1,76	1,821	1,886	1,952	2,017	2,083	2,148	2,214	2,279	2,345	2,41	2,476	2,541	2,607
	1400																											1,89	1,958	2,026	2,094	2,162	2,23	2,298	2,366	2,434	2,502	2,57	2,638	2,706
	1450																												2,03	2,101	2,171	2,242	2,312	2,383	2,453	2,524	2,594	2,665	2,735	2,806
	1500																													2,175	2,248	2,321	2,394	2,467	2,54	2,613	2,686	2,759	2,832	2,905
	1550																														2,325	2,401	2,476	2,552	2,627	2,703	2,778	2,854	2,929	3,005
	1600																																2,558	2,636	2,714	2,792	2,87	2,948	3,026	3,104
	1650																																2,64	2,721	2,801	2,882	2,962	3,043	3,123	3,204
	1700																																		2,888	2,971	3,054	3,137	3,22	3,303
	1750																																		2,975	3,061	3,146	3,232	3,317	3,403
	1800																																				3,238	3,326	3,414	3,502
	1850																																				3,33	3,421	3,511	3,602
	1900																																						3,608	3,701
	1950																																						3,705	3,801

Однокассетный клапан

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

		Размер A, мм
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	100	0,005	0,01	0	0	0	0,02	0,02	0,02	0,03	0,03	0,03	0,03	0,04	0,04	0,04	0,04	0,05	0,05	0,05	0,05	0,06	0,06	0,06	0,06	0,07	0,07	0,07	0,072	0,075	0,077	0,08	0,082	0,085	0,087	0,09	0,092	0,095	0,097	0,1
	150		0,01	0	0	0	0,03	0,04	0,04	0,05	0,05	0,06	0,06	0,07	0,07	0,08	0,08	0,09	0,09	0,1	0,1	0,11	0,11	0,12	0,12	0,13	0,13	0,139	0,144	0,149	0,154	0,159	0,164	0,169	0,174	0,179	0,184	0,189	0,194	0,199
	200			0	0	0	0,05	0,06	0,07	0,07	0,08	0,09	0,1	0,1	0,11	0,12	0,13	0,13	0,14	0,15	0,16	0,16	0,17	0,18	0,19	0,19	0,2	0,209	0,216	0,224	0,231	0,239	0,246	0,254	0,261	0,269	0,276	0,284	0,291	0,299
	250				0	0,1	0,07	0,08	0,09	0,1	0,11	0,12	0,13	0,14	0,15	0,16	0,17	0,18	0,19	0,2	0,21	0,22	0,23	0,24	0,25	0,26	0,27	0,278	0,288	0,298	0,308	0,318	0,328	0,338	0,348	0,358	0,368	0,378	0,388	0,398
	300					0,1	0,09	0,1	0,11	0,12	0,14	0,15	0,16	0,17	0,19	0,2	0,21	0,22	0,24	0,25	0,26	0,27	0,29	0,3	0,31	0,32	0,34	0,348	0,36	0,373	0,385	0,398	0,41	0,423	0,435	0,448	0,46	0,473	0,485	0,498
	350						0,1	0,12	0,13	0,15	0,16	0,18	0,19	0,21	0,22	0,24	0,25	0,27	0,28	0,3	0,31	0,33	0,34	0,36	0,37	0,39	0,4	0,417	0,432	0,447	0,462	0,477	0,492	0,507	0,522	0,537	0,552	0,567	0,582	0,597
	400							0,14	0,15	0,17	0,19	0,21	0,22	0,24	0,26	0,28	0,29	0,31	0,33	0,35	0,36	0,38	0,4	0,42	0,43	0,45	0,47	0,487	0,504	0,522	0,539	0,557	0,574	0,592	0,609	0,627	0,644	0,662	0,679	0,697
	450								0,18	0,2	0,22	0,24	0,26	0,28	0,3	0,32	0,34	0,36	0,38	0,4	0,42	0,44	0,46	0,48	0,5	0,52	0,54	0,556	0,576	0,596	0,616	0,636	0,656	0,676	0,696	0,716	0,736	0,756	0,776	0,796
	500									0,22	0,24	0,27	0,29	0,31	0,33	0,36	0,38	0,4	0,42	0,45	0,47	0,49	0,51	0,54	0,56	0,58	0,6	0,626	0,648	0,671	0,693	0,716	0,738	0,761	0,783	0,806	0,828	0,851	0,873	0,896
	550										0,27	0,3	0,32	0,35	0,37	0,4	0,42	0,45	0,47	0,5	0,52	0,55	0,57	0,6	0,62	0,65	0,67	0,695	0,72	0,745	0,77	0,795	0,82	0,845	0,87	0,895	0,92	0,945	0,97	0,995
	600											0,33	0,35	0,38	0,41	0,44	0,46	0,49	0,52	0,55	0,57	0,6	0,63	0,66	0,68	0,71	0,74	0,765	0,792	0,82	0,847	0,875	0,902	0,93	0,957	0,985	1,012	1,04	1,067	1,095
	650												0,38	0,41	0,44	0,47	0,5	0,53	0,56	0,59	0,62	0,65	0,68	0,71	0,74	0,77	0,8	0,834	0,864	0,894	0,924	0,954	0,984	1,014	1,044	1,074	1,104	1,134	1,164	1,194
	700													0,45	0,48	0,51	0,55	0,58	0,61	0,64	0,68	0,71	0,74	0,77	0,81	0,84	0,87	0,904	0,936	0,969	1,001	1,034	1,066	1,099	1,131	1,164	1,196	1,229	1,261	1,294
	750														0,52	0,55	0,59	0,62	0,66	0,69	0,73	0,76	0,8	0,83	0,87	0,9	0,94	0,973	1,008	1,043	1,078	1,113	1,148	1,183	1,218	1,253	1,288	1,323	1,358	1,393
	800															0,59	0,63	0,67	0,71	0,74	0,78	0,82	0,86	0,89	0,93	0,97	1,01	1,043	1,08	1,118	1,155	1,193	1,23	1,268	1,305	1,343	1,38	1,418	1,455	1,493
	850																0,67	0,71	0,75	0,79	0,83	0,87	0,91	0,95	0,99	1,03	1,07	1,112	1,152	1,192	1,232	1,272	1,312	1,352	1,392	1,432	1,472	1,512	1,552	1,592
	900																	0,76	0,8	0,84	0,88	0,93	0,97	1,01	1,05	1,1	1,14	1,182	1,224	1,267	1,309	1,352	1,394	1,437	1,479	1,522	1,564	1,607	1,649	1,692
	950																		0,85	0,89	0,94	0,98	1,03	1,07	1,12	1,16	1,21	1,251	1,296	1,341	1,386	1,431	1,476	1,521	1,566	1,611	1,656	1,701	1,746	1,791
	1000																			0,94	0,99	1,04	1,08	1,13	1,18	1,23	1,27	1,321	1,368	1,416	1,463	1,511	1,558	1,606	1,653	1,701	1,748	1,796	1,843	1,891
	1050																				1,04	1,09	1,14	1,19	1,24	1,29	1,34	1,39	1,44	1,49	1,54	1,59	1,64	1,69	1,74	1,79	1,84	1,89	1,94	1,99
	1100																					1,15	1,2	1,25	1,3	1,36	1,41	1,46	1,512	1,565	1,617	1,67	1,722	1,775	1,827	1,88	1,932	1,985	2,037	2,09
	1150																						1,25	1,31	1,36	1,42	1,47	1,529	1,584	1,639	1,694	1,749	1,804	1,859	1,914	1,969	2,024	2,079	2,134	2,189
	1200																							1,37	1,43	1,48	1,54	1,599	1,656	1,714	1,771	1,829	1,886	1,944	2,001	2,059	2,116	2,174	2,231	2,289
	1250																								1,49	1,55	1,61	1,668	1,728	1,788	1,848	1,908	1,968	2,028	2,088	2,148	2,208	2,268	2,328	2,388
	1300																									1,61	1,68	1,738	1,8	1,863	1,925	1,988	2,05	2,113	2,175	2,238	2,3	2,363	2,425	2,488
	1350																										1,74	1,807	1,872	1,937	2,002	2,067	2,132	2,197	2,262	2,327	2,392	2,457	2,522	2,587
	1400																											1,877	1,944	2,012	2,079	2,147	2,214	2,282	2,349	2,417	2,484	2,552	2,619	2,687
	1450																												2,016	2,086	2,156	2,226	2,296	2,366	2,436	2,506	2,576	2,646	2,716	2,786
	1500																													2,161	2,233	2,306	2,378	2,451	2,523	2,596	2,668	2,741	2,813	2,886
	1550																														2,31	2,385	2,46	2,535	2,61	2,685	2,76	2,835	2,91	2,985
	1600																																2,542	2,62	2,697	2,775	2,852	2,93	3,007	3,085
	1650																																2,624	2,704	2,784	2,864	2,944	3,024	3,104	3,184
	1700																																		2,871	2,954	3,036	3,119	3,201	3,284
	1750																																		2,958	3,043	3,128	3,213	3,298	3,383
	1800																																				3,22	3,308	3,395	3,483
	1850																																				3,312	3,402	3,492	3,582
	1900																																						3,589	3,682
	1950																																						3,686	3,781

Однокассетный клапан

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

		Размер A, мм
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	100	4,8	5,5	6,1	6,8	7,4	8,1	8,7	9,4	10,1	10,7	11,4	12	12,7	13,3	14	14,6	15,3	16	16,6	17,3	17,9	18,6	19,2	19,9	20,5	21,2	21,9	22,5	23,2	26,7	27,3	28	28,6	29,3	30	30,6	31,3	31,9	32,6
	150		5	5,6	6,3	6,9	7,6	8,2	8,9	9,6	10,2	10,9	11,5	12,2	12,8	13,5	14,1	14,8	15,5	16,1	16,8	17,4	18,1	18,7	19,4	20	20,7	21,4	22	22,7	25,7	26,3	27	27,6	28,3	29	29,6	30,3	30,9	31,6
	200			6,3	7,1	7,8	8,5	9,2	9,9	10,7	11,4	12,1	12,8	13,5	14,2	15	15,7	16,4	17,1	17,8	18,6	19,3	20	20,7	21,4	22,1	22,9	23,6	24,3	25	28,5	29,2	29,9	30,6	31,4	32,1	32,8	33,5	34,2	34,9
	250				7,8	8,6	9,4	10,2	11	11,7	12,5	13,3	14,1	14,9	15,6	16,4	17,2	18	18,8	19,6	20,3	21,1	21,9	22,7	23,5	24,2	25	25,8	26,6	27,4	31,3	32,1	32,9	33,6	34,4	35,2	36	36,8	37,5	38,3
	300					9,5	10,3	11,2	12	12,8	13,7	14,5	15,4	16,2	17,1	17,9	18,7	19,6	20,4	21,3	22,1	23	23,8	24,6	25,5	26,3	27,2	28	28,9	29,7	34,1	34,9	35,8	36,6	37,5	38,3	39,2	40	40,9	41,7
	350						11,2	12,1	13	13,9	14,8	15,7	16,6	17,6	18,5	19,4	20,3	21,2	22,1	23	23,9	24,8	25,7	26,6	27,5	28,4	29,3	30,2	31,1	32	36,9	37,8	38,7	39,6	40,5	41,4	42,4	43,3	44,2	45,1
	400							13,1	14,1	15	16	17	17,9	18,9	19,9	20,8	21,8	22,8	23,7	24,7	25,7	26,6	27,6	28,6	29,5	30,5	31,5	32,4	33,4	34,4	39,7	40,7	41,7	42,6	43,6	44,6	45,5	46,5	47,5	48,4
	450								15,1	16,1	17,1	18,2	19,2	20,2	21,3	22,3	23,3	24,4	25,4	26,4	27,5	28,5	29,5	30,5	31,6	32,6	33,6	34,7	35,7	36,7	42,5	43,6	44,6	45,6	46,7	47,7	48,7	49,8	50,8	51,8
	500									17,2	18,3	19,4	20,5	21,6	22,7	23,8	24,9	26	27	28,1	29,2	30,3	31,4	32,5	33,6	34,7	35,8	36,9	38	39,1	45,4	46,4	47,5	48,6	49,7	50,8	51,9	53	54,1	55,2
	550										19,5	20,6	21,8	22,9	24,1	25,2	26,4	27,5	28,7	29,9	31	32,2	33,3	34,5	35,6	36,8	37,9	39,1	40,3	41,4	48,2	49,3	50,5	51,6	52,8	53,9	55,1	56,2	57,4	58,6
	600											21,8	23,1	24,3	25,5	26,7	27,9	29,1	30,4	31,6	32,8	34	35,2	36,4	37,7	38,9	40,1	41,3	42,5	43,8	51	52,2	53,4	54,6	55,8	57,1	58,3	59,5	60,7	61,9
	650												24,3	25,6	26,9	28,2	29,5	30,7	32	33,3	34,6	35,9	37,1	38,4	39,7	41	42,3	43,5	44,8	46,1	53,8	55,1	56,3	57,6	58,9	60,2	61,5	62,7	64	65,3
	700													27	28,3	29,6	31	32,3	33,7	35	36,4	37,7	39	40,4	41,7	43,1	44,4	45,8	47,1	55,3	56,6	57,9	59,3	60,6	62	63,3	64,7	66	67,3	68,7
	750														29,7	31,1	32,5	33,9	35,3	36,7	38,1	39,5	40,9	42,4	43,8	45,2	46,6	56	57,7	59,4	59,4	60,8	62,2	63,6	65	66,4	67,8	69,2	70,6	72,1
	800															32,6	34	35,5	37	38,4	39,9	41,4	42,9	44,3	45,8	47,3	56,5	58,2	60	61,7	71	72,8	65,2	66,6	68,1	69,6	71	72,5	74	75,4
	850																35,6	37,1	38,6	40,2	41,7	43,2	44,8	46,3	55	56,8	58,6	60,5	62,3	64,1	73,8	75,6	77,5	79,3	71,1	72,7	74,2	75,7	77,3	78,8
	900																	38,7	40,3	41,9	43,5	45,1	46,7	55,2	57,1	58,9	60,8	62,7	64,6	66,4	76,6	78,5	80,4	82,3	84,1	86	77,4	79	80,6	82,2
	950																		41,9	43,6	45,3	53,3	55,2	57,2	59,1	61	63	64,9	66,8	68,8	79,5	81,4	83,3	85,3	87,2	89,1	91,1	93	83,9	85,5
	1000																			45,3	53,1	55,1	57,1	59,1	61,1	63,1	65,1	67,1	69,1	71,1	82,3	84,3	86,3	88,3	90,3	92,3	94,3	96,3	98,3	100,3
	1050																				54,9	57	59	61,1	63,1	65,2	67,3	69,3	71,4	73,5	85,1	87,1	89,2	91,3	93,3	95,4	97,4	99,5	101,6	103,6
	1100																					58,8	60,9	63,1	65,2	67,3	69,4	71,6	73,7	75,8	87,9	90	92,1	94,3	96,4	98,5	100,6	102,8	104,9	107
	1150																						62,8	65	67,2	69,4	71,6	73,8	76	78,1	90,7	92,9	95,1	97,3	99,4	101,6	103,8	106	108,2	110,4
	1200																							67	69,2	71,5	73,7	76	78,2	80,5	93,5	95,8	98	100,3	102,5	104,8	107	109,3	111,5	113,7
	1250																								71,3	73,6	75,9	78,2	80,5	82,8	96,3	98,6	100,9	103,3	105,6	107,9	110,2	112,5	114,8	117,1
	1300																									75,7	94,4	97,3	100,2	103,2	99,1	101,5	103,9	106,3	108,6	111	113,4	115,7	118,1	120,5
	1350																										96,6	99,6	102,5	105,5	101,9	104,4	106,8	109,3	111,7	114,1	116,6	119	121,4	123,9
	1400																											101,8	104,8	107,8	104,8	107,3	109,8	112,3	114,7	117,2	119,7	122,2	124,7	127,2
	1450																												107,1	110,2	107,6	110,1	112,7	115,2	117,8	120,4	122,9	125,5	128,1	130,6
	1500																													112,5	110,4	113	115,6	118,2	120,9	123,5	126,1	128,7	131,4	134
	1550																														113,2	115,9	118,6	121,2	123,9	126,6	129,3	132	134,7	137,4
	1600																																121,5	124,2	127	129,7	132,5	135,2	138	140,7
	1650																																124,4	127,2	130,1	132,9	135,7	138,5	141,3	144,1
	1700																																		133,1	136	138,9	141,7	144,6	147,5
	1750																																		136,2	139,1	142	145	147,9	150,9
	1800																																				145,2	148,2	151,2	154,2
	1850																																				148,4	151,5	154,5	157,6
	1900																																						157,9	161
	1950																																						161,2	164,4

Однокассетный клапан

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

		Размер A, мм
		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	100	5	5,7	6,4	7,2	7,9	8,6	9,3	10,1	10,8	11,5	12,3	13	13,7	14,5	15,2	15,9	16,7	17,4	18,1	18,8	19,6	20,3	21	21,8	22,5	23,2	24	24,7	25,4	28,9	29,7	30,4	31,1	31,8	32,6	33,3	34	34,8	35,5
	150		5,2	5,9	6,7	7,4	8,1	8,8	9,6	10,3	11	11,8	12,5	13,2	14	14,7	15,4	16,2	16,9	17,6	18,3	19,1	19,8	20,5	21,3	22	22,7	23,5	24,2	24,9	27,9	28,7	29,4	30,1	30,8	31,6	32,3	33	33,8	34,5
	200			6,7	7,6	8,4	9,2	10	10,8	11,7	12,5	13,3	14,1	14,9	15,7	16,6	17,4	18,2	19	19,8	20,7	21,5	22,3	23,1	23,9	24,7	25,6	26,4	27,2	28	31,5	32,3	33,1	33,9	34,8	35,6	36,4	37,2	38	38,8
	250				8,5	9,4	10,3	11,2	12,1	13	13,9	14,8	15,7	16,6	17,5	18,4	19,3	20,2	21,1	22,1	23	23,9	24,8	25,7	26,6	27,5	28,4	29,3	30,2	31,1	35	36	36,9	37,8	38,7	39,6	40,5	41,4	42,3	43,2
	300					10	11,4	12,4	13,3	14,3	15,3	16,3	17,3	18,3	19,3	20,3	21,3	22,3	23,3	24,3	25,3	26,3	27,2	28,2	29,2	30,2	31,2	32,2	33,2	34,2	38,6	39,6	40,6	41,6	42,6	43,6	44,6	45,6	46,6	47,5
	350						12,4	13,5	14,6	15,7	16,8	17,8	18,9	20	21,1	22,2	23,2	24,3	25,4	26,5	27,6	28,6	29,7	30,8	31,9	33	34	35,1	36,2	37,3	42,2	43,2	44,3	45,4	46,5	47,6	48,7	49,7	50,8	51,9
	400							14,7	15,9	17	18,2	19,4	20,5	21,7	22,9	24	25,2	26,4	27,5	28,7	29,9	31	32,2	33,4	34,5	35,7	36,9	38	39,2	40,4	45,7	46,9	48,1	49,2	50,4	51,6	52,7	53,9	55,1	56,2
	450								17,1	18,4	19,6	20,9	22,1	23,4	24,6	25,9	27,2	28,4	29,7	30,9	32,2	33,4	34,7	35,9	37,2	38,5	39,7	41	42,2	43,5	49,3	50,5	51,8	53,1	54,3	55,6	56,8	58,1	59,3	60,6
	500									19,7	21,1	22,4	23,7	25,1	26,4	27,8	29,1	30,5	31,8	33,1	34,5	35,8	37,2	38,5	39,9	41,2	42,5	43,9	45,2	46,6	52,9	54,2	55,5	56,9	58,2	59,6	60,9	62,3	63,6	64,9
	550										22,5	23,9	25,3	26,8	28,2	29,6	31,1	32,5	33,9	35,4	36,8	38,2	39,6	41,1	42,5	43,9	45,4	46,8	48,2	49,7	56,4	57,8	59,3	60,7	62,1	63,6	65	66,4	67,9	69,3
	600											25,4	27	28,5	30	31,5	33	34,5	36,1	37,6	39,1	40,6	42,1	43,6	45,2	46,7	48,2	49,7	51,2	52,8	60	61,5	63	64,5	66	67,6	69,1	70,6	72,1	73,6
	650												28,6	30,2	31,8	33,4	35	36,6	38,2	39,8	41,4	43	44,6	46,2	47,8	49,4	51	52,6	54,2	55,8	63,5	65,1	66,7	68,3	70	71,6	73,2	74,8	76,4	78
	700													31,9	33,5	35,2	36,9	38,6	40,3	42	43,7	45,4	47,1	48,8	50,5	52,2	53,9	55,6	57,2	65,4	67,1	68,8	70,5	72,2	73,9	75,6	77,3	78,9	80,6	82,3
	750														35,3	37,1	38,9	40,7	42,4	44,2	46	47,8	49,6	51,4	53,1	54,9	56,7	64,4	66,4	68,4	70,7	72,4	74,2	76	77,8	79,6	81,3	83,1	84,9	86,7
	800															39	40,8	42,7	44,6	46,4	48,3	50,2	52,1	53,9	55,8	57,7	65,3	67,3	69,4	71,5	80,8	82,8	78	79,8	81,7	83,6	85,4	87,3	89,2	91
	850																42,8	44,8	46,7	48,7	50,6	52,6	54,5	56,5	63,8	65,9	68,1	70,3	72,4	74,6	84,3	86,5	88,7	90,8	85,6	87,6	89,5	91,5	93,4	95,4
	900																	46,8	48,8	50,9	52,9	55	57	64,2	66,4	68,7	70,9	73,2	75,4	77,7	87,9	90,1	92,4	94,6	96,9	99,1	93,6	95,6	97,7	99,7
	950																		51	53,1	55,2	62,1	64,4	66,8	69,1	71,4	73,8	76,1	78,4	80,8	91,5	93,8	96,1	98,5	100,8	103,1	105,5	107,8	101,9	104,1
	1000																			55,3	62	64,5	66,9	69,3	71,7	74,2	76,6	79	81,4	83,9	95	97,4	99,9	102,3	104,7	107,1	109,6	112	114,4	116,8
	1050																				64,4	66,9	69,4	71,9	74,4	76,9	79,4	81,9	84,4	87	98,6	101,1	103,6	106,1	108,6	111,1	113,6	116,2	118,7	121,2
	1100																					69,3	71,9	74,5	77,1	79,7	82,3	84,9	87,4	90	102,1	104,7	107,3	109,9	112,5	115,1	117,7	120,3	122,9	125,5
	1150																						74,3	77	79,7	82,4	85,1	87,8	90,5	93,1	105,7	108,4	111,1	113,8	116,4	119,1	121,8	124,5	127,2	129,9
	1200																							79,6	82,4	85,1	87,9	90,7	93,5	96,2	109,3	112	114,8	117,6	120,4	123,1	125,9	128,7	131,4	134,2
	1250																								85	87,9	90,7	93,6	96,5	99,3	112,8	115,7	118,5	121,4	124,3	127,1	130	132,8	135,7	138,6
	1300																									90,6	111	114,1	117,6	121,2	116,4	119,3	122,3	125,2	128,2	131,1	134,1	137	140	142,9
	1350																										114	117,1	120,7	124,2	119,9	123	126	129,1	132,1	135,1	138,2	141,2	144,2	147,3
	1400																											120	123,7	127,3	123,5	126,6	129,8	132,9	136	139,1	142,2	145,4	148,5	151,6
	1450																												126,7	130,4	127,1	130,3	133,5	136,7	139,9	143,1	146,3	149,5	152,8	156
	1500																													133,5	130,6	133,9	137,2	140,5	143,8	147,1	150,4	153,7	157	160,3
	1550																														134,2	137,6	141	144,3	147,7	151,1	154,5	157,9	161,3	164,7
	1600																																144,7	148,2	151,6	155,1	158,6	162,1	165,5	169
	1650																																148,4	152	155,6	159,1	162,7	166,2	169,8	173,4
	1700																																		159,5	163,1	166,8	170,4	174,1	177,7
	1750																																		163,4	167,1	170,8	174,6	178,3	182,1
	1800																																				174,9	178,8	182,6	186,4
	1850																																				179	182,9	186,8	190,8
	1900																																						191,1	195,1
	1950																																						195,4	199,5

Дополнительно

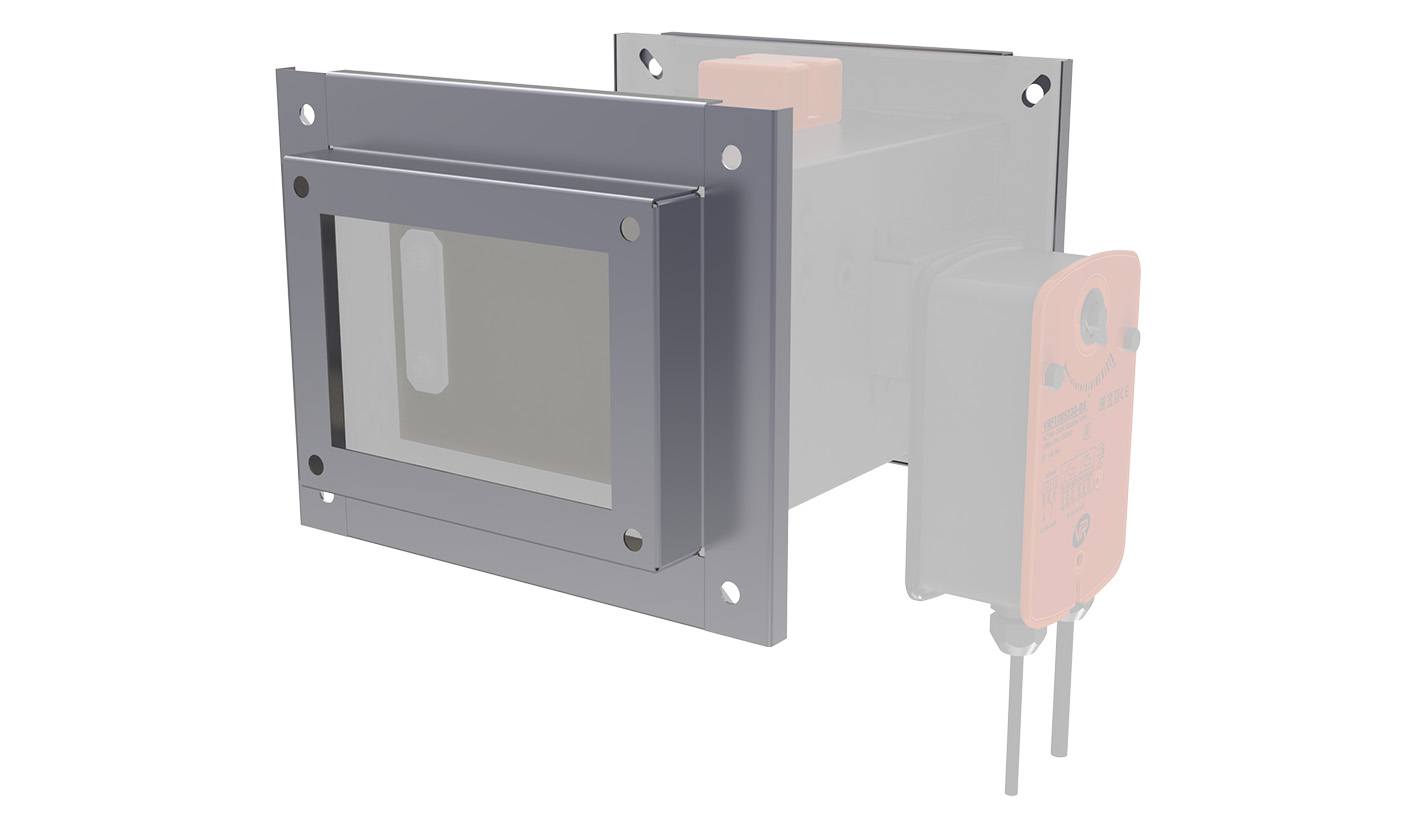

Адаптер SKV для крепления противопожарных клапанов

Подробнее

Стакан монтажный SMV

Подробнее

Щит управления клапанами UM-KZO

Подробнее

Вопросы и ответы

Центральные кондиционеры

Круглое канальное оборудование

Прямоугольное канальное оборудование

Противопожарная вентиляция

Опции для вентиляторов ДУ и подпора

Промышленные вентиляторы

Опции для промышленных вентиляторов

Системы холодоснабжения

Компрессорно-конденсаторные блоки

VRF-системы

Чиллеры

Воздушно-тепловые завесы

Автоматика

Блоки и щиты управления

Регуляторы оборотов и устройства защиты

Смесительные узлы

Устройства дистанционного управления

Циркуляционные насосы

Приводы воздушных заслонок

Клапаны трёхходовые, сервоприводы

Датчики

Программа подбора оборудования

Техническая документация

Вопросы и ответы

Противопожарный клапан

Маркировка

Преимущества

Толщина металла корпуса 1 мм

Усиленные фланцы толщиной 3 мм

Заслонка из огнеупорной влагостойкой плиты

Терморасширяющийся уплотнитель

Металлические упоры

Рычажный механизм привода заслонки

Минимальный зазор

Физический терморазрыв

Характеристики

Документация

Дополнительно

Адаптер SKV для крепления противопожарных клапанов

Стакан монтажный SMV

Щит управления клапанами UM-KZO

Вопросы и ответы

Подбор оборудования

Спасибо!

Письмо руководству

Запросить цену

Запросить прайс

Заявка на подбор оборудования

Не нашли ответ на свой вопрос?

Наш сайт использует cookie-файлы
