Клапан дымоудаления

KZO-2D

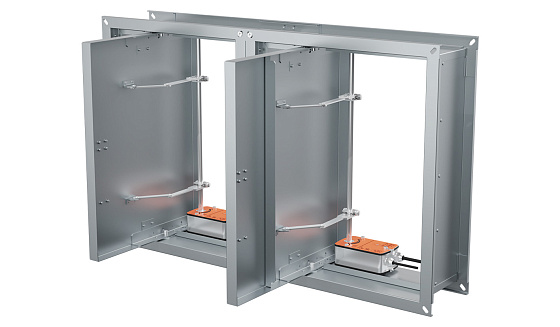

Клапан дымоудаления KZO-2D

Клапаны дымоудаления KZO-2D обеспечивают отвод продуктов горения и подвод свежего воздуха в системах противодымной вентиляции.

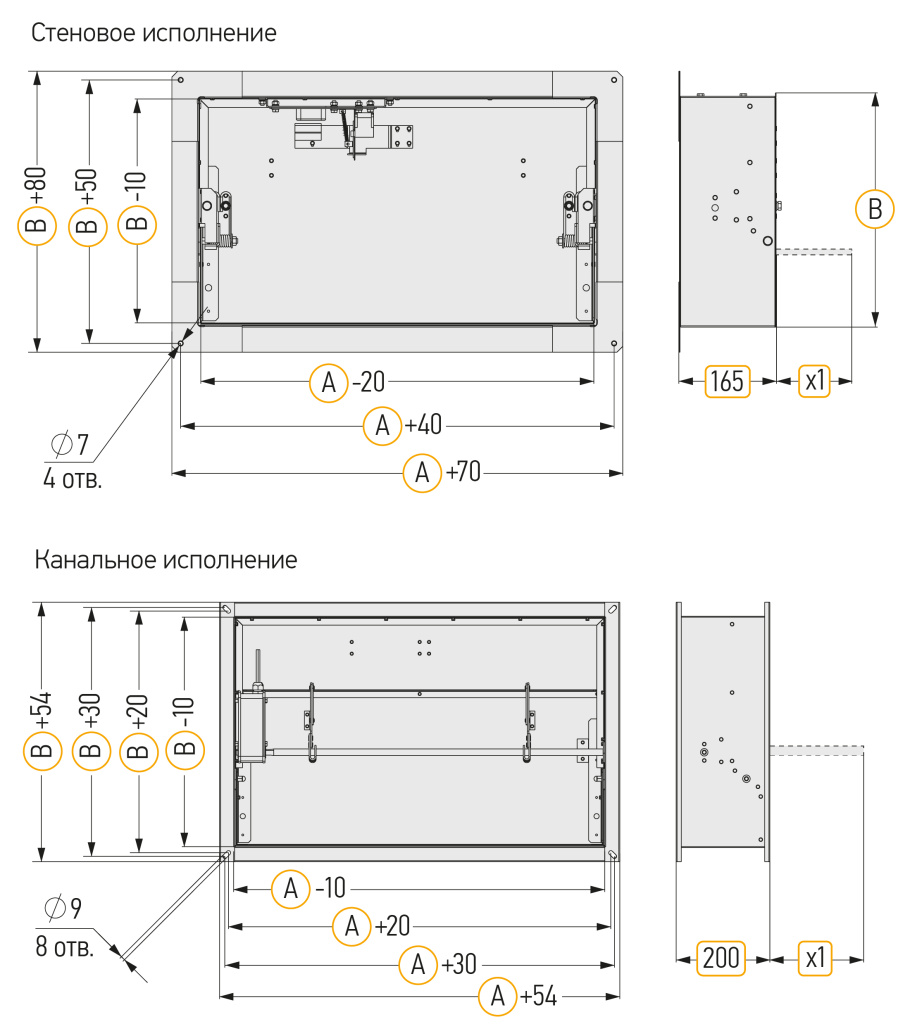

Исполнение: канальное, стеновое;
Корпус и лопатка клапана изготавливается из оцинкованной стали;
Выпускаются с нормально закрытой заслонкой;
Приводы клапанов устанавливаются внутри или снаружи корпуса (в зависимости от исполнения; внутри – только для стенового исполнения);
Предел огнестойкости: E90 – в режиме дымового клапана;
Тип привода: электромагнитный, электромеханический;
Декоративная решетка к стеновым клапанам.

Маркировка

Характеристики

Документация

Дополнительно

Маркировка

KZO-2D

1

700×500

2

S

3

220

4

V

5

K

6

MC

7

1

обозначение клапана дымоудаления

2

присоединительные размеры фланца, мм

3

тип привода (S - сервопривод, М - электромагнитный)

4

напряжение питания привода, В (24 В, 220 В)

5

размещение привода (V – внутри клапана, N – снаружи)

6

тип размещения (K - канальный, S – стеновой, привод размещается только внутри клапана)

7

исполнение морозостойкое (EX – взрывозащищенное; KR – коррозионностойкое; EX-KR – взрывозащищенное и коррозионностойкое; MC-KR – морозостойкое и коррозионностойкое; EX-MC – взрывозащищенное и морозостойкое; ЕХ-MС-KR - взрывозащищённое, морозостойкое и коррозионностойкое)

Характеристики

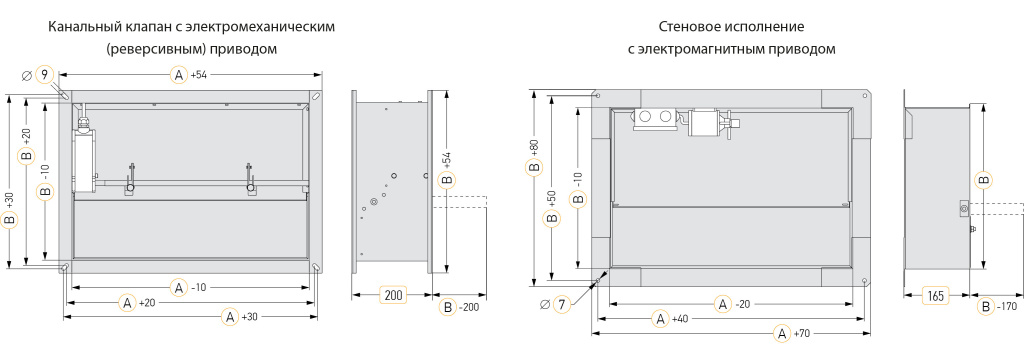

KZO-2D чертеж-обновленный с буквой В.jpg

Тип привода Применимость	Электромагнитный НО, НЗ	Электросервопривод НО
Способ перевода лопатки
Из исходного положения в рабочее*	1. Автоматический по сигналу пожарной автоматики или в НО клапане от термодатчика; 2. Дистанционный с пульта управления	1. Автоматический по сигналу пожарной автоматики; 2. Дистанционный с пульта управления
Из рабочего в исходное	Вручную	1. Дистанционный с пульта управления; 2. Вручную (кнопка разблокировки)
Механизм привода лопатки
В рабочее положение	Возвратная пружина	Сервопривод
В исходное положение	—	Сервопривод
Принцип срабатывания привода	Подача напряжения на электромагнит	Подача питающего напряжения
Время поворота лопатки
В рабочее положение	2 с	30 с (привод TAFA); 150 с (приводы GEB и GBB)
В исходное положение	—	—
Напряжение электропитания привода	~24 В, ~220 В / 50 Гц	~24 В, ~220 В / 50 Гц, =24 В
Потребляемая мощность	30 Вт	8 Вт (при переводе в исходное положение после срабатывания)
Степень защиты	IP 52	IP 54

* Исходное положение заслонки: для НО клапана — открыта, для НЗ — закрыта.

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне, ось лопатки вертикально

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	0,65	0,62	0,63	0,61	0,62	0,60	0,61	0,60	0,60	0,60	0,60	0,59	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,59	0,58	0,59	0,58	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	350		0,62	0,61	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57
	400			0,61	0,60	0,60	0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56
	450				0,59	0,59	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56
	500					0,59	0,58	0,58	0,57	0,57	0,57	0,57	0,56	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55
	550						0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55
	600							0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,54	0,55	0,54	0,54
	650								0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
	700									0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,54	0,55	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
	750										0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
	800											0,55	0,55	0,55	0,55	0,55	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
	850												0,55	0,55	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,53	0,53	0,53	0,53	0,53
	900													0,55	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	950														0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	1000															0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,53	0,54	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	1050																0,54	0,54	0,54	0,54	0,54	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	1100																	0,54	0,54	0,54	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	1150																		0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	1200																			0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53	0,53
	1250																				0,53	0,53	0,53	0,53	0,53	0,53
	1300																						0,53	0,53	0,53	0,53
	1350																						0,53	0,53

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне, ось лопатки вертикально

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	1,25	1,14	1,03	0,98	0,92	0,89	0,85	0,83	0,80	0,79	0,77	0,76	0,74	0,74	0,73	0,72	0,71	0,71	0,70	0,70	0,69	0,69	0,68	0,68	0,67	0,67	0,66	0,66	0,66	0,66	0,65	0,65	0,65	0,65	0,64
	350		1,03	0,96	0,90	0,86	0,83	0,80	0,78	0,76	0,75	0,73	0,72	0,71	0,70	0,70	0,69	0,68	0,68	0,67	0,67	0,66	0,66	0,65	0,65	0,65	0,64	0,64	0,64	0,64	0,63	0,63	0,63	0,63	0,63	0,62
	400			0,88	0,85	0,81	0,79	0,76	0,75	0,72	0,72	0,70	0,70	0,68	0,68	0,67	0,67	0,66	0,66	0,65	0,65	0,64	0,64	0,63	0,63	0,63	0,63	0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,61
	450				0,81	0,78	0,75	0,73	0,72	0,70	0,69	0,68	0,67	0,67	0,66	0,65	0,65	0,64	0,64	0,63	0,63	0,63	0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,60
	500					0,75	0,73	0,71	0,70	0,68	0,67	0,66	0,66	0,65	0,64	0,64	0,63	0,63	0,63	0,62	0,62	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59
	550						0,71	0,69	0,68	0,67	0,66	0,65	0,64	0,64	0,63	0,63	0,62	0,62	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58
	600							0,68	0,67	0,65	0,65	0,64	0,63	0,63	0,62	0,62	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,57
	650								0,66	0,65	0,64	0,63	0,62	0,62	0,61	0,61	0,61	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57
	700									0,63	0,63	0,62	0,62	0,61	0,61	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,56
	750										0,62	0,62	0,61	0,61	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56
	800											0,61	0,60	0,60	0,60	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56
	850												0,60	0,60	0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56
	900													0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55
	950														0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55
	1000															0,58	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55
	1050																0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55
	1100																	0,57	0,56	0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55	0,55
	1150																		0,56	0,56	0,56	0,56	0,56	0,55	0,55	0,55	0,55	0,55
	1200																			0,56	0,56	0,55	0,55	0,55	0,55	0,55	0,55	0,55
	1250																				0,56	0,55	0,55	0,55	0,55	0,55
	1300																						0,55	0,55	0,55	0,55
	1350																						0,55	0,55

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне, ось лопатки вертикально

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	1,42	1,27	1,13	1,06	0,99	0,95	0,90	0,88	0,85	0,83	0,81	0,80	0,78	0,77	0,75	0,75	0,73	0,73	0,72	0,72	0,71	0,70	0,70	0,69	0,69	0,69	0,68	0,68	0,67	0,67	0,67	0,67	0,66	0,66	0,66
	350		1,13	1,03	0,97	0,92	0,88	0,85	0,82	0,80	0,78	0,76	0,75	0,74	0,73	0,72	0,71	0,70	0,70	0,69	0,68	0,68	0,67	0,67	0,67	0,66	0,66	0,66	0,65	0,65	0,65	0,64	0,64	0,64	0,64	0,64
	400			0,97	0,92	0,87	0,84	0,81	0,79	0,76	0,75	0,73	0,73	0,71	0,71	0,69	0,69	0,68	0,68	0,67	0,67	0,66	0,66	0,65	0,65	0,64	0,64	0,64	0,64	0,63	0,63	0,63	0,63	0,62	0,62	0,62
	450				0,87	0,83	0,80	0,78	0,76	0,74	0,72	0,71	0,70	0,69	0,68	0,68	0,67	0,66	0,66	0,65	0,65	0,64	0,64	0,64	0,63	0,63	0,63	0,62	0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61
	500					0,80	0,78	0,75	0,74	0,72	0,71	0,69	0,69	0,68	0,67	0,66	0,66	0,65	0,65	0,64	0,64	0,63	0,63	0,62	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60
	550						0,76	0,73	0,72	0,70	0,69	0,68	0,67	0,66	0,66	0,65	0,64	0,64	0,63	0,63	0,63	0,62	0,62	0,62	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,60	0,59	0,59	0,59
	600							0,72	0,71	0,69	0,68	0,67	0,66	0,65	0,65	0,64	0,64	0,63	0,63	0,62	0,62	0,61	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,59
	650								0,69	0,68	0,67	0,66	0,65	0,64	0,64	0,63	0,63	0,62	0,62	0,61	0,61	0,61	0,60	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58
	700									0,67	0,66	0,65	0,65	0,64	0,63	0,62	0,62	0,62	0,61	0,61	0,61	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,58
	750										0,65	0,64	0,64	0,63	0,62	0,62	0,61	0,61	0,61	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57
	800											0,64	0,63	0,62	0,62	0,61	0,61	0,61	0,60	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57
	850												0,63	0,62	0,61	0,61	0,61	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,57	0,57
	900													0,62	0,61	0,61	0,60	0,60	0,60	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56
	950														0,61	0,60	0,60	0,59	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56
	1000															0,60	0,60	0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56	0,56
	1050																0,59	0,59	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56
	1100																	0,59	0,58	0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56	0,56	0,56
	1150																		0,58	0,58	0,58	0,57	0,57	0,57	0,57	0,57	0,56	0,56
	1200																			0,58	0,57	0,57	0,57	0,57	0,57	0,56	0,56	0,56
	1250																				0,57	0,57	0,57	0,57	0,56	0,56
	1300																						0,57	0,56	0,56	0,56
	1350																						0,57	0,56

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	0,084	0,099	0,11	0,128	0,142	0,157	0,171	0,186	0,2	0,215	0,229	0,244	0,258	0,273	0,287	0,302	0,316	0,331	0,345	0,36	0,374	0,389	0,403	0,418	0,432	0,447	0,46	0,476	0,49	0,51	0,519	0,534	0,548	0,563	0,577
	350		0,116	0,13	0,15	0,167	0,184	0,201	0,218	0,235	0,252	0,269	0,286	0,303	0,32	0,337	0,354	0,371	0,388	0,405	0,422	0,439	0,456	0,473	0,49	0,507	0,524	0,54	0,558	0,575	0,59	0,609	0,626	0,643	0,66	0,677
	400			0,15	0,172	0,191	0,211	0,23	0,25	0,269	0,289	0,308	0,328	0,347	0,367	0,386	0,406	0,425	0,445	0,464	0,484	0,503	0,523	0,542	0,562	0,581	0,601	0,62	0,64	0,659	0,68	0,698	0,718	0,737	0,757	0,776
	450				0,194	0,216	0,238	0,26	0,282	0,304	0,326	0,348	0,37	0,392	0,414	0,436	0,458	0,48	0,502	0,524	0,546	0,568	0,59	0,612	0,634	0,656	0,678	0,7	0,722	0,744	0,77	0,788	0,81	0,832	0,854	0,876
	500					0,24	0,265	0,289	0,314	0,338	0,363	0,387	0,412	0,436	0,461	0,485	0,51	0,534	0,559	0,583	0,608	0,632	0,657	0,681	0,706	0,73	0,755	0,78	0,804	0,828	0,85	0,877	0,902	0,926	0,951	0,975
	550						0,292	0,319	0,346	0,373	0,4	0,427	0,454	0,481	0,508	0,535	0,562	0,589	0,616	0,643	0,67	0,697	0,724	0,751	0,778	0,805	0,832	0,86	0,886	0,913	0,94	0,967	0,994	1,021	1,048	1,075
	600							0,348	0,378	0,407	0,437	0,466	0,496	0,525	0,555	0,584	0,614	0,643	0,673	0,702	0,732	0,761	0,791	0,82	0,85	0,879	0,909	0,94	0,968	0,997	1,03	1,056	1,086	1,115	1,145	1,174
	650								0,41	0,442	0,474	0,506	0,538	0,57	0,602	0,634	0,666	0,698	0,73	0,762	0,794	0,826	0,858	0,89	0,922	0,954	0,986	1,02	1,05	1,082	1,11	1,146	1,178	1,21	1,242	1,274
	700									0,476	0,511	0,545	0,58	0,614	0,649	0,683	0,718	0,752	0,787	0,821	0,856	0,89	0,925	0,959	0,994	1,028	1,063	1,1	1,132	1,166	1,2	1,235	1,27	1,304	1,339	1,373
	750										0,548	0,585	0,622	0,659	0,696	0,733	0,77	0,807	0,844	0,881	0,918	0,955	0,992	1,029	1,066	1,103	1,14	1,18	1,214	1,251	1,29	1,325	1,362	1,399	1,436	1,473
	800											0,624	0,664	0,703	0,743	0,782	0,822	0,861	0,901	0,94	0,98	1,019	1,059	1,098	1,138	1,177	1,217	1,26	1,296	1,335	1,38	1,414	1,454	1,493	1,533	1,572
	850												0,706	0,748	0,79	0,832	0,874	0,916	0,958	1	1,042	1,084	1,126	1,168	1,21	1,252	1,294	1,34	1,378	1,42	1,46	1,504	1,546	1,588	1,63	1,672
	900													0,792	0,837	0,881	0,926	0,97	1,015	1,059	1,104	1,148	1,193	1,237	1,282	1,326	1,371	1,42	1,46	1,504	1,55	1,593	1,638	1,682	1,727	1,771
	950														0,884	0,931	0,978	1,025	1,072	1,119	1,166	1,213	1,26	1,307	1,354	1,401	1,448	1,5	1,542	1,589	1,64	1,683	1,73	1,777	1,824	1,871
	1000															0,98	1,03	1,079	1,129	1,178	1,228	1,277	1,327	1,376	1,426	1,475	1,525	1,57	1,624	1,673	1,72	1,772	1,822	1,871	1,921	1,97
	1050																1,082	1,134	1,186	1,238	1,29	1,342	1,394	1,446	1,498	1,55	1,602	1,65	1,706	1,758	1,81	1,862
	1100																	1,188	1,243	1,297	1,352	1,406	1,461	1,515	1,57	1,624	1,679	1,73	1,788	1,842	1,9	1,951
	1150																		1,3	1,357	1,414	1,471	1,528	1,585	1,642	1,699	1,756	1,81
	1200																			1,416	1,476	1,535	1,595	1,654	1,714	1,773	1,833	1,89
	1250																				1,538	1,6	1,662	1,724	1,786	1,848
	1300																						1,729	1,793	1,858	1,922
	1350																						1,796	1,863

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	0,068	0,082	0,1	0,111	0,126	0,14	0,155	0,169	0,184	0,198	0,213	0,227	0,242	0,256	0,271	0,285	0,3	0,314	0,329	0,343	0,358	0,372	0,387	0,401	0,416	0,43	0,45	0,459	0,474	0,49	0,503	0,517	0,532	0,546	0,561
	350		0,099	0,12	0,133	0,15	0,167	0,184	0,201	0,218	0,235	0,252	0,269	0,286	0,303	0,32	0,337	0,354	0,371	0,388	0,405	0,422	0,439	0,456	0,473	0,49	0,507	0,52	0,541	0,558	0,58	0,592	0,609	0,626	0,643	0,66
	400			0,14	0,155	0,175	0,194	0,214	0,233	0,253	0,272	0,292	0,311	0,331	0,35	0,37	0,389	0,409	0,428	0,448	0,467	0,487	0,506	0,526	0,545	0,565	0,584	0,6	0,623	0,643	0,66	0,682	0,701	0,721	0,74	0,76
	450				0,177	0,199	0,221	0,243	0,265	0,287	0,309	0,331	0,353	0,375	0,397	0,419	0,441	0,463	0,485	0,507	0,529	0,551	0,573	0,595	0,617	0,639	0,661	0,68	0,705	0,727	0,75	0,771	0,793	0,815	0,837	0,859
	500					0,224	0,248	0,273	0,297	0,322	0,346	0,371	0,395	0,42	0,444	0,469	0,493	0,518	0,542	0,567	0,591	0,616	0,64	0,665	0,689	0,714	0,738	0,76	0,787	0,812	0,84	0,861	0,885	0,91	0,934	0,959
	550						0,275	0,302	0,329	0,356	0,383	0,41	0,437	0,464	0,491	0,518	0,545	0,572	0,599	0,626	0,653	0,68	0,707	0,734	0,761	0,788	0,815	0,84	0,869	0,896	0,92	0,95	0,977	1,004	1,031	1,058
	600							0,332	0,361	0,391	0,42	0,45	0,479	0,509	0,538	0,568	0,597	0,627	0,656	0,686	0,715	0,745	0,774	0,804	0,833	0,863	0,892	0,92	0,951	0,981	1,01	1,04	1,069	1,099	1,128	1,158
	650								0,393	0,425	0,457	0,489	0,521	0,553	0,585	0,617	0,649	0,681	0,713	0,745	0,777	0,809	0,841	0,873	0,905	0,937	0,969	1	1,033	1,065	1,1	1,129	1,161	1,193	1,225	1,257
	700									0,46	0,494	0,529	0,563	0,598	0,632	0,667	0,701	0,736	0,77	0,805	0,839	0,874	0,908	0,943	0,977	1,012	1,046	1,08	1,115	1,15	1,18	1,219	1,253	1,288	1,322	1,357
	750										0,531	0,568	0,605	0,642	0,679	0,716	0,753	0,79	0,827	0,864	0,901	0,938	0,975	1,012	1,049	1,086	1,123	1,16	1,197	1,234	1,27	1,308	1,345	1,382	1,419	1,456
	800											0,608	0,647	0,687	0,726	0,766	0,805	0,845	0,884	0,924	0,963	1,003	1,042	1,082	1,121	1,161	1,2	1,24	1,279	1,319	1,36	1,398	1,437	1,477	1,516	1,556
	850												0,689	0,731	0,773	0,815	0,857	0,899	0,941	0,983	1,025	1,067	1,109	1,151	1,193	1,235	1,277	1,32	1,361	1,403	1,45	1,487	1,529	1,571	1,613	1,655
	900													0,776	0,82	0,865	0,909	0,954	0,998	1,043	1,087	1,132	1,176	1,221	1,265	1,31	1,354	1,4	1,443	1,488	1,53	1,577	1,621	1,666	1,71	1,755
	950														0,867	0,914	0,961	1,008	1,055	1,102	1,149	1,196	1,243	1,29	1,337	1,384	1,431	1,48	1,525	1,572	1,62	1,666	1,713	1,76	1,807	1,854
	1000															0,964	1,013	1,063	1,112	1,162	1,211	1,261	1,31	1,36	1,409	1,459	1,508	1,56	1,607	1,657	1,71	1,756	1,805	1,855	1,904	1,954
	1050																1,065	1,117	1,169	1,221	1,273	1,325	1,377	1,429	1,481	1,533	1,585	1,64	1,689	1,741	1,79	1,845
	1100																	1,172	1,226	1,281	1,335	1,39	1,444	1,499	1,553	1,608	1,662	1,72	1,771	1,826	1,88	1,935
	1150																		1,283	1,34	1,397	1,454	1,511	1,568	1,625	1,682	1,739	1,8
	1200																			1,4	1,459	1,519	1,578	1,638	1,697	1,757	1,816	1,88
	1250																				1,521	1,583	1,645	1,707	1,769	1,831
	1300																						1,712	1,777	1,841	1,906
	1350																						1,779	1,846

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	0,065	0,079	0,09	0,108	0,123	0,137	0,152	0,166	0,181	0,195	0,21	0,224	0,239	0,253	0,268	0,282	0,297	0,311	0,326	0,34	0,355	0,369	0,384	0,398	0,413	0,427	0,44	0,456	0,471	0,49	0,5	0,514	0,529	0,543	0,558
	350		0,096	0,11	0,13	0,147	0,164	0,181	0,198	0,215	0,232	0,249	0,266	0,283	0,3	0,317	0,334	0,351	0,368	0,385	0,402	0,419	0,436	0,453	0,47	0,487	0,504	0,52	0,538	0,555	0,57	0,589	0,606	0,623	0,64	0,657
	400			0,13	0,151	0,171	0,19	0,21	0,229	0,249	0,268	0,288	0,307	0,327	0,346	0,366	0,385	0,405	0,424	0,444	0,463	0,483	0,502	0,522	0,541	0,561	0,58	0,6	0,619	0,639	0,66	0,678	0,697	0,717	0,736	0,756
	450				0,173	0,195	0,217	0,239	0,261	0,283	0,305	0,327	0,349	0,371	0,393	0,415	0,437	0,459	0,481	0,503	0,525	0,547	0,569	0,591	0,613	0,635	0,657	0,68	0,701	0,723	0,75	0,767	0,789	0,811	0,833	0,855
	500					0,219	0,243	0,268	0,292	0,317	0,341	0,366	0,39	0,415	0,439	0,464	0,488	0,513	0,537	0,562	0,586	0,611	0,635	0,66	0,684	0,709	0,733	0,76	0,782	0,807	0,83	0,856	0,88	0,905	0,929	0,954
	550						0,27	0,297	0,324	0,351	0,378	0,405	0,432	0,459	0,486	0,513	0,54	0,567	0,594	0,621	0,648	0,675	0,702	0,729	0,756	0,783	0,81	0,84	0,864	0,891	0,92	0,945	0,972	0,999	1,026	1,053
	600							0,326	0,355	0,385	0,414	0,444	0,473	0,503	0,532	0,562	0,591	0,621	0,65	0,68	0,709	0,739	0,768	0,798	0,827	0,857	0,886	0,92	0,945	0,975	1	1,034	1,063	1,093	1,122	1,152
	650								0,387	0,419	0,451	0,483	0,515	0,547	0,579	0,611	0,643	0,675	0,707	0,739	0,771	0,803	0,835	0,867	0,899	0,931	0,963	1	1,027	1,059	1,09	1,123	1,155	1,187	1,219	1,251
	700									0,453	0,487	0,522	0,556	0,591	0,625	0,66	0,694	0,729	0,763	0,798	0,832	0,867	0,901	0,936	0,97	1,005	1,039	1,07	1,108	1,143	1,18	1,212	1,246	1,281	1,315	1,35
	750										0,524	0,561	0,598	0,635	0,672	0,709	0,746	0,783	0,82	0,857	0,894	0,931	0,968	1,005	1,042	1,079	1,116	1,15	1,19	1,227	1,26	1,301	1,338	1,375	1,412	1,449
	800											0,6	0,639	0,679	0,718	0,758	0,797	0,837	0,876	0,916	0,955	0,995	1,034	1,074	1,113	1,153	1,192	1,23	1,271	1,311	1,35	1,39	1,429	1,469	1,508	1,548
	850												0,681	0,723	0,765	0,807	0,849	0,891	0,933	0,975	1,017	1,059	1,101	1,143	1,185	1,227	1,269	1,31	1,353	1,395	1,44	1,479	1,521	1,563	1,605	1,647
	900													0,767	0,811	0,856	0,9	0,945	0,989	1,034	1,078	1,123	1,167	1,212	1,256	1,301	1,345	1,39	1,434	1,479	1,52	1,568	1,612	1,657	1,701	1,746
	950														0,858	0,905	0,952	0,999	1,046	1,093	1,14	1,187	1,234	1,281	1,328	1,375	1,422	1,47	1,516	1,563	1,61	1,657	1,704	1,751	1,798	1,845
	1000															0,954	1,003	1,053	1,102	1,152	1,201	1,251	1,3	1,35	1,399	1,449	1,498	1,55	1,597	1,647	1,7	1,746	1,795	1,845	1,894	1,944
	1050																1,055	1,107	1,159	1,211	1,263	1,315	1,367	1,419	1,471	1,523	1,575	1,63	1,679	1,731	1,78	1,835
	1100																	1,161	1,215	1,27	1,324	1,379	1,433	1,488	1,542	1,597	1,651	1,71	1,76	1,815	1,87	1,924
	1150																		1,272	1,329	1,386	1,443	1,5	1,557	1,614	1,671	1,728	1,79
	1200																			1,388	1,447	1,507	1,566	1,626	1,685	1,745	1,804	1,86
	1250																				1,509	1,571	1,633	1,695	1,757	1,819
	1300																						1,699	1,764	1,828	1,893
	1350																						1,766	1,833

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	7,2	7,7	8,2	8,7	9,2	9,7	10,2	10,7	11,2	11,7	12,2	12,7	13,2	13,7	14,2	14,7	15,2	15,7	16,2	20,5	21	21,5	22	22,5	23	23,5	24	24,5	25	25,5	26	26,5	27	27,5	28
	350		8,3	8,8	9,3	9,8	10,3	10,8	11,3	11,8	12,3	12,8	13,4	13,9	14,4	14,9	15,4	15,9	16,4	16,9	21,6	22,1	22,6	23,1	23,6	24,2	24,7	25,2	25,7	26,2	26,7	27,2	27,7	28,2	28,7	29,3
	400			9,3	9,8	10,3	10,8	11,4	11,9	12,4	12,9	13,4	14	14,5	15	15,5	16	16,6	17,1	17,6	22,7	23,2	23,8	24,3	24,8	25,3	25,8	26,4	26,9	27,4	27,9	28,4	29	29,5	30	30,5
	450				10,3	10,9	11,4	11,9	12,5	13	13,5	14	14,6	15,1	15,6	16,2	16,7	17,2	22,8	23,3	23,8	24,4	24,9	25,4	26	26,5	27	27,6	28,1	28,6	29,1	29,7	30,2	30,7	31,3	31,8
	500					11,4	11,9	12,5	13	13,6	14,1	14,6	15,2	15,7	16,3	16,8	22,8	23,3	23,9	24,4	25	25,5	26	26,6	27,1	27,7	28,2	28,7	29,3	29,8	30,4	30,9	31,4	32	32,5	33,1
	550						12,5	13	13,6	14,1	14,7	15,2	15,8	16,3	22,7	23,3	23,8	24,4	25	25,5	26,1	26,6	27,2	27,7	28,3	28,8	29,4	29,9	30,5	31	31,6	32,1	32,7	39,1	39,7	40,2
	600							13,6	14,2	14,7	15,3	15,8	22,7	23,3	23,8	24,4	25	25,5	26,1	26,6	27,2	27,8	28,3	28,9	29,4	30	30,6	31,1	31,7	38,6	39,1	39,7	40,2	40,8	41,4	41,9
	650								14,7	15,3	15,9	24,5	25,5	26,5	27,5	28,5	29,5	30,5	31,5	32,5	28,3	35,6	36,2	36,8	37,4	37,9	38,5	39,1	39,6	40,2	40,8	41,3	41,9	42,5	55	56
	700									15,9	24,1	25,1	26,1	27,1	28,1	29,1	30,1	31,1	32,2	33,2	29,4	37,2	37,8	38,4	38,9	39,5	40,1	40,7	41,3	41,8	42,4	43	43,6	44,2	56,2	57,2
	750										24,7	25,7	26,7	27,7	28,7	29,8	30,8	31,8	32,8	33,8	43,2	44,2	45,2	46,3	47,3	48,3	49,3	50,3	51,4	52,4	53,4	54,4	55,4	56,5	57,5	58,5
	800											26,3	27,3	28,3	29,4	30,4	31,4	32,5	33,5	34,5	44,3	45,4	46,4	47,4	48,4	49,5	50,5	51,5	52,6	53,6	54,6	55,7	56,7	57,7	58,7	59,8
	850												27,9	29	30	31	32,1	33,1	34,2	35,2	45,4	46,5	47,5	48,6	49,6	50,6	51,7	52,7	53,8	54,8	55,8	56,9	57,9	59	60	61
	900													29,6	30,6	31,7	32,7	33,8	41,6	42,2	42,8	43,4	44,1	44,7	45,3	45,9	46,5	47,2	47,8	48,4	49	58,1	59,2	60,2	61,3	62,3
	950														31,3	32,3	33,4	34,4	43,1	43,7	44,4	45	45,6	46,3	46,9	47,5	48,2	48,8	56,2	57,2	58,3	59,3	60,4	61,5	62,5	63,6
	1000															33	44,2	45,7	47,2	48,7	45,9	46,6	47,2	47,8	48,5	49,1	49,8	50,4	57,4	58,4	59,5	60,6	61,6	62,7	63,8	64,9
	1050																44,9	46,4	47,9	49,4	47,5	48,1	48,8	49,4	50,1	55,3	56,4	57,5	58,6	59,6	60,7	61,8
	1100																	47	48,6	50,1	49	49,7	50,3	51	51,7	56,5	57,6	58,7	59,8	60,9	61,9	63
	1150																		49,2	50,8	50,6	51,2	54,4	55,5	56,6	57,7	58,8	59,9
	1200																			51,4	52,1	52,8	55,5	56,6	57,7	58,8	59,9	61,1
	1250																				54,4	55,5	56,6	57,8	58,9	60
	1300																						64,5	65,7	66,8	67,9
	1350																						72,4	73,6

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 4-х корпусов

Кассета из 2-х корпусов, соединенных по длинной стороне

Кассета из 3-х корпусов, соединенных по длинной стороне

Кассета из 2-х корпусов, соединенных по короткой стороне

Кассета из 3-х корпусов, соединенных по короткой стороне

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000
Размер B, мм	300	6	6,4	6,8	7,2	7,7	8,1	8,5	8,9	9,3	9,8	10,2	10,6	11	11,4	11,9	12,3	12,7	13,1	13,5	17	17,4	17,8	18,2	18,7	19,1	19,5	19,9	20,3	20,8	21,2	21,6	22	22,4	22,9	23,3
	350		6,8	7,3	7,7	8,1	8,6	9	9,5	9,9	10,3	10,8	11,2	11,6	12,1	12,5	13	13,4	13,8	14,3	18	18,5	18,9	19,4	19,8	20,2	20,7	21,1	21,5	22	22,4	22,9	23,3	23,7	24,2	24,6
	400			7,7	8,2	8,6	9,1	9,6	10	10,5	10,9	11,4	11,8	12,3	12,7	13,2	13,7	14,1	14,6	15	19,1	19,6	20	20,5	20,9	21,4	21,8	22,3	22,8	23,2	23,7	24,1	24,6	25	25,5	25,9
	450				8,7	9,1	9,6	10,1	10,6	11	11,5	12	12,5	12,9	13,4	13,9	14,3	14,8	19,2	19,7	20,2	20,6	21,1	21,6	22,1	22,5	23	23,5	24	24,4	24,9	25,4	25,9	26,3	26,8	27,3
	500					9,6	10,1	10,6	11,1	11,6	12,1	12,6	13,1	13,6	14,1	14,6	19,3	19,7	20,2	20,7	21,2	21,7	22,2	22,7	23,2	23,7	24,2	24,7	25,2	25,7	26,1	26,6	27,1	27,6	28,1	28,6
	550						10,6	11,1	11,6	12,2	12,7	13,2	13,7	14,2	19,1	19,6	20,2	20,7	21,3	21,8	22,3	22,8	23,3	23,8	24,3	24,8	25,3	25,9	26,4	26,9	27,4	27,9	28,4	33,4	33,9	34,4
	600							11,7	12,2	12,7	13,3	13,8	19,1	19,6	20,2	20,7	21,2	21,7	22,3	22,8	23,3	23,9	24,4	24,9	25,5	26	26,5	27	27,6	32,9	33,4	33,9	34,5	35	35,5	36,1
	650								12,7	13,3	13,8	20,3	21,2	22	22,9	23,7	24,5	25,4	26,2	27,1	24,4	30	30,6	31,1	31,7	32,2	32,8	33,3	33,9	34,4	34,9	35,5	36	36,6	45,7	46,6
	700									13,9	20,1	20,9	21,8	22,7	23,5	24,4	25,2	26,1	26,9	27,8	25,5	31,4	32	32,5	33,1	33,7	34,2	34,8	35,4	35,9	36,5	37	37,6	38,2	47	47,9
	750										20,7	21,5	22,4	23,3	24,2	25,1	25,9	26,8	27,7	28,6	36,1	37	37,8	38,7	39,6	40,5	41,3	42,2	43,1	44	44,8	45,7	46,6	47,5	48,3	49,2
	800											22,2	23	23,9	24,8	25,7	26,6	27,5	28,4	29,3	37,2	38	38,9	39,8	40,7	41,6	42,5	43,4	44,3	45,2	46,1	47	47,9	48,8	49,7	50,6
	850												23,7	24,6	25,5	26,4	27,3	28,2	29,1	30	38,2	39,1	40	40,9	41,9	42,8	43,7	44,6	45,5	46,4	47,3	48,2	49,2	50,1	51	51,9
	900													25,2	26,1	27,1	28	28,9	34,9	35,6	36,2	36,9	37,5	38,1	38,8	39,4	40,1	40,7	41,3	42	42,6	49,5	50,4	51,4	52,3	53,2
	950														26,8	27,8	28,7	29,6	36,3	36,9	37,6	38,2	38,9	39,5	40,2	40,9	41,5	42,2	47,9	48,9	49,8	50,8	51,7	52,7	53,6	54,6
	1000															28,4	36,8	38,1	39,3	40,6	38,9	39,6	40,3	41	41,6	42,3	43	43,7	49,1	50,1	51	52	53	53,9	54,9	55,9
	1050																37,5	38,8	40,1	41,3	40,3	41	41,7	42,4	43	47,4	48,4	49,3	50,3	51,3	52,3	53,3
	1100																	39,5	40,8	42,1	41,6	42,3	43	43,8	44,5	48,5	49,5	50,5	51,5	52,5	53,5	54,5
	1150																		41,5	42,8	43	43,7	46,6	47,6	48,6	49,7	50,7	51,7
	1200																			43,6	44,3	45,1	47,7	48,7	49,8	50,8	51,9	52,9
	1250																				46,7	47,7	48,8	49,8	50,9	52
	1300																						55	56	57,1	58,2
	1350																						61,1	62,2

Документация

Скачать все

Паспорт KZO-2D

Cертификат KZO-2, KZO-2D, KZO-2K

Декларация KZO-2, KZO-2K, KZO-2D

Сертификат добровольный KZO-2, KZO-2K, KZO-2D

Сертификат сейсмостойкость KZO-2, KZO-2K, KZO-2D

Модель KZO-2D

Дополнительно

Декоративная решетка DRO

Подробнее

Вопросы и ответы

Подбор оборудования

Подберём оборудование под вашу задачу.
Оставьте контакты и кратко опишите, что требуется.

Скачать каталог

Имя* Город* Компания* Телефон* Email* Типы оборудования и параметры*

Прикрепленные файлы (кликните для удаления):

Прикрепить проект / ХОВС / спецификацию Добавить ещё файлы

Я соглашаюсь на обработку моих персональных данных и принимаю условия политики обработки персональных данных
