Оборудование

Маркировка

40-20

(нерж.)

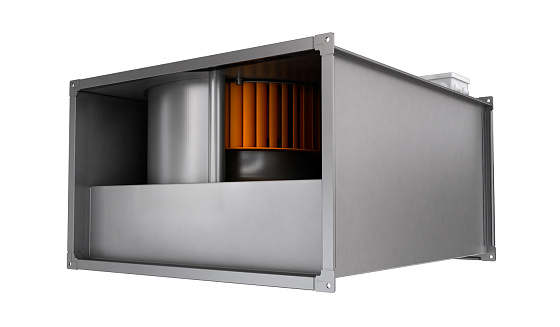

обозначение прямоугольного канального вентилятора

присоединительные размеры фланца, см

параметр размерности рабочего колеса

число полюсов электродвигателя

фазность электродвигателя (E – 1 фаза, D – 3 фазы)

нержавеющее исполнение

Характеристики

Типоразмер	Макс. расход воздуха, м³/ч	Макс. статич. давление, Па	Макс. скорость вращения, об/мин	Напряжение двигателя, В	Мощность двигателя, кВт	Макс. рабочий ток, А	Масса, кг
VP 40-20/20.4E	1170	230	1410	220	0,33	1,8	16
VP 40-20/20.4D	1170	230	1390	380	0,33	0,6	15
VP 50-25/22.6D	1331	141	952	380	0,3	0,8	18
VP 50-25/22.4Е	1596	280	1418	220	0,51	2,3	19
VP 50-25/22.4D	1781	285	1428	380	0,51	1,1	19
VP 50-30/25.6D	1770	181	930	380	0,36	0,9	22
VP 50-30/25.4Е	2250	361	1390	220	1	4,6	25
VP 50-30/25.4D	2560	395	1461	380	0,94	2,2	24
VP 60-30/28.6D	2330	230	955	380	0,58	1,6	30
VP 60-30/28.4Е	2550	420	1370	220	1,25	5,6	38
VP 60-30/28.4D	3562	415	1415	380	1,7	3,2	38
VP 60-35/31.6D	3540	276	930	380	0,8	1,5	40
VP 60-35/31.4D	4510	585	1415	380	2,2	6	46
VP 70-40/35.8D	3672	210	670	380	0,65	1,4	50
VP 70-40/35.6D	4040	380	925	380	0,95	1,9	50
VP 70-40/35.4D	5470	760	1422	380	3,5	5,9	64
VP 80-50/40.8D	5330	291	701	380	1,7	3,7	64
VP 80-50/40.6D	7350	485	945	380	2,8	10,7	78

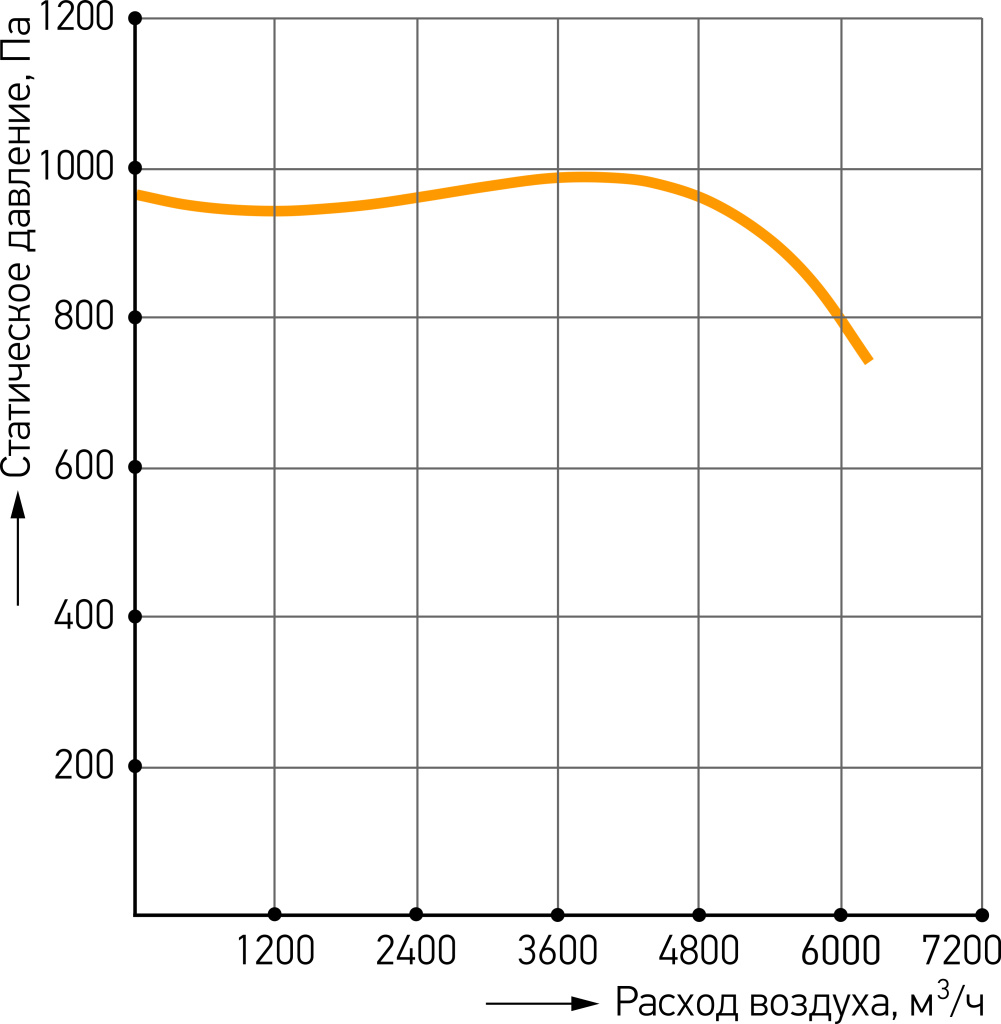

VP 80-50/40.4D	6250	965	1415	380	4,7	7,6	84

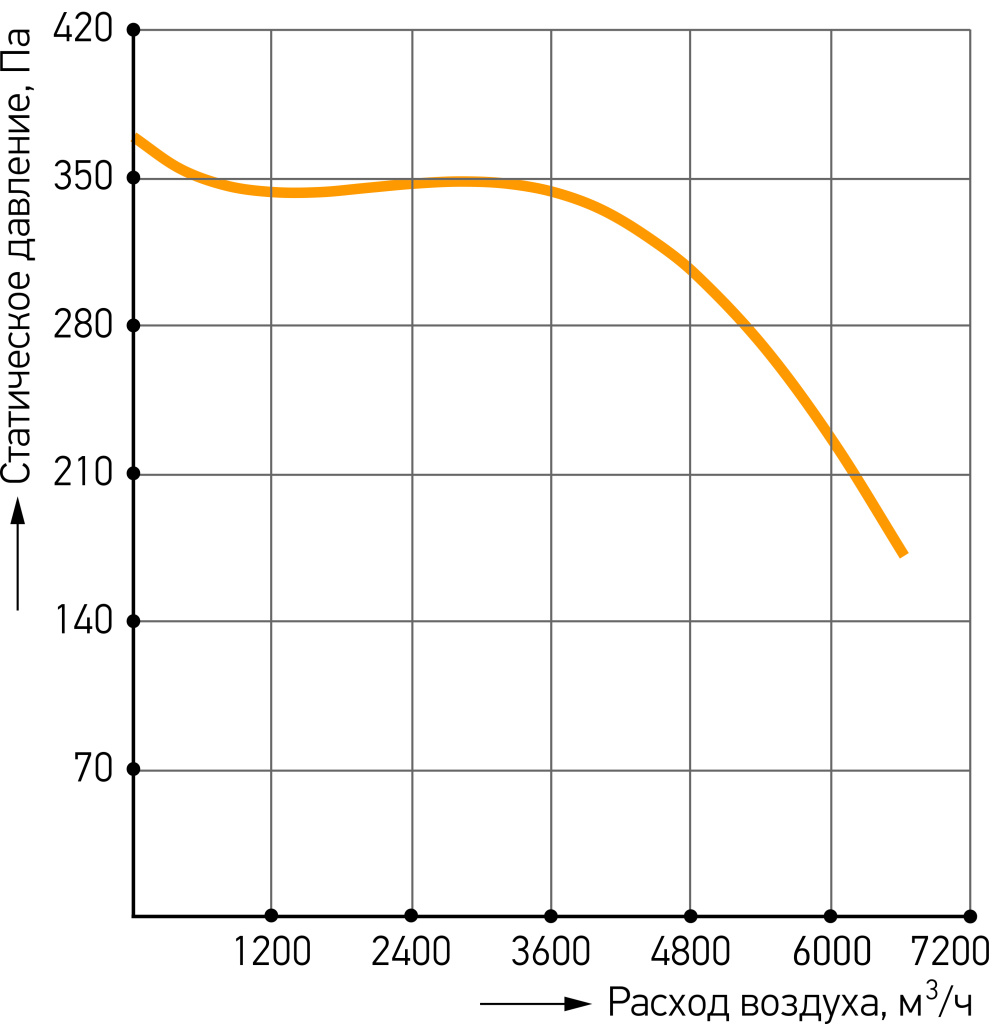

VP 90-50/45.8D	6600	365	690	380	2	4,1	90

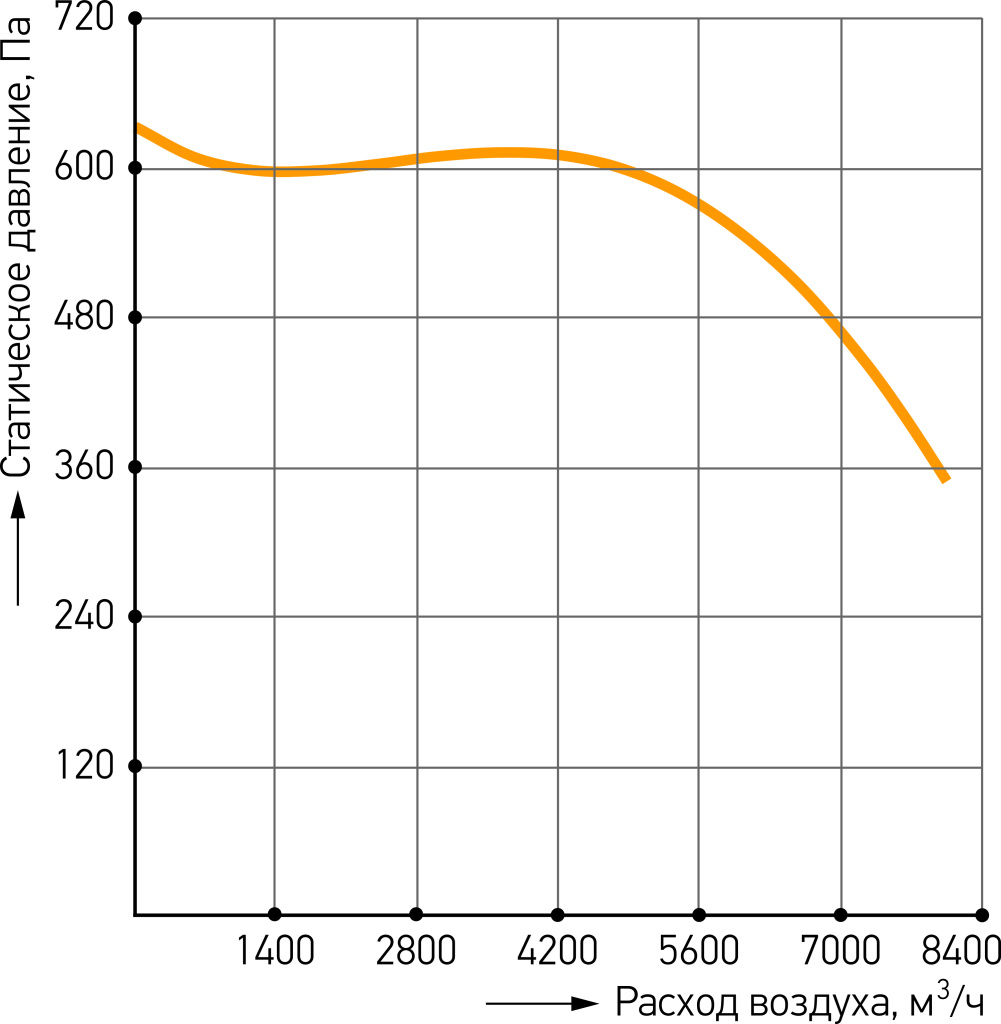

VP 90-50/45.6D	8033	630	930	380	3,7	6,5	96
VP 90-50/45.4D	6558	1515	1265	380	4,9	8,3	96

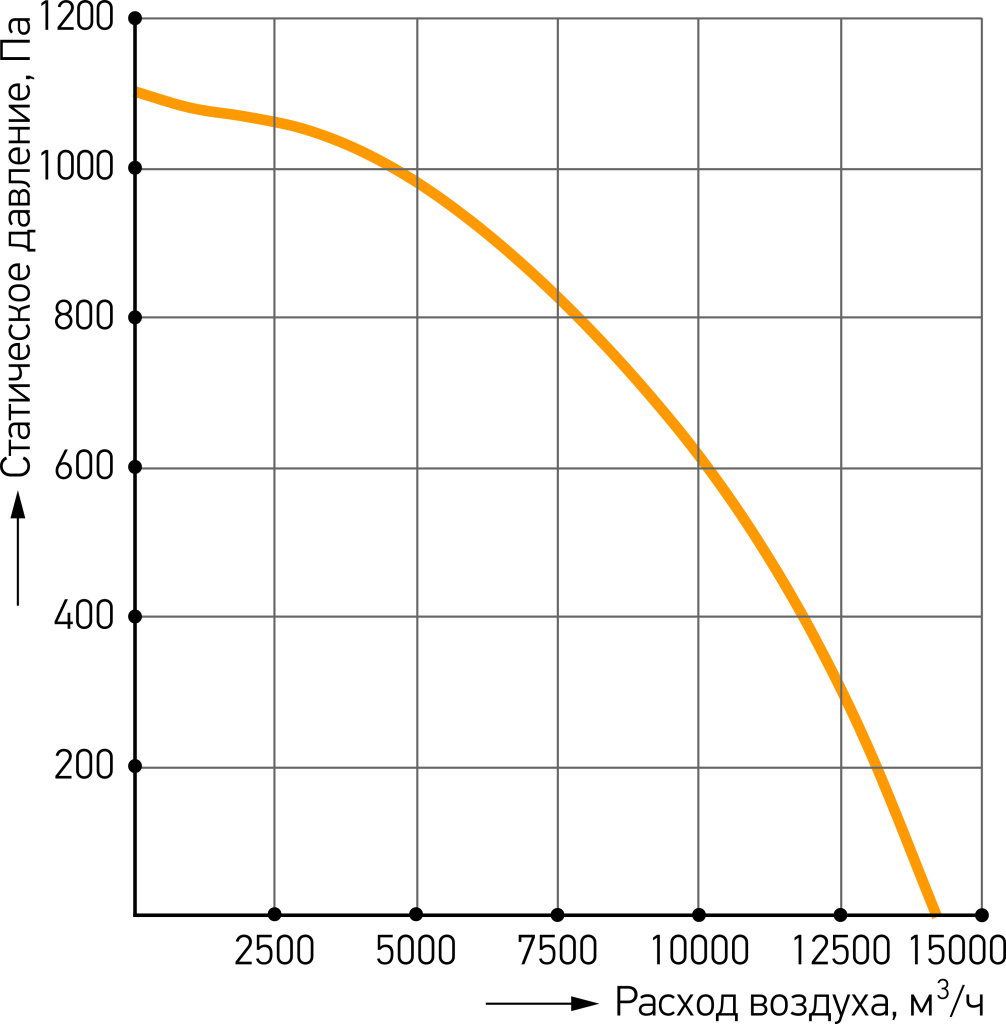

VP 100-50/63.4D	14000	1100	1320	380	4,1	6,8	145

Типоразмеры

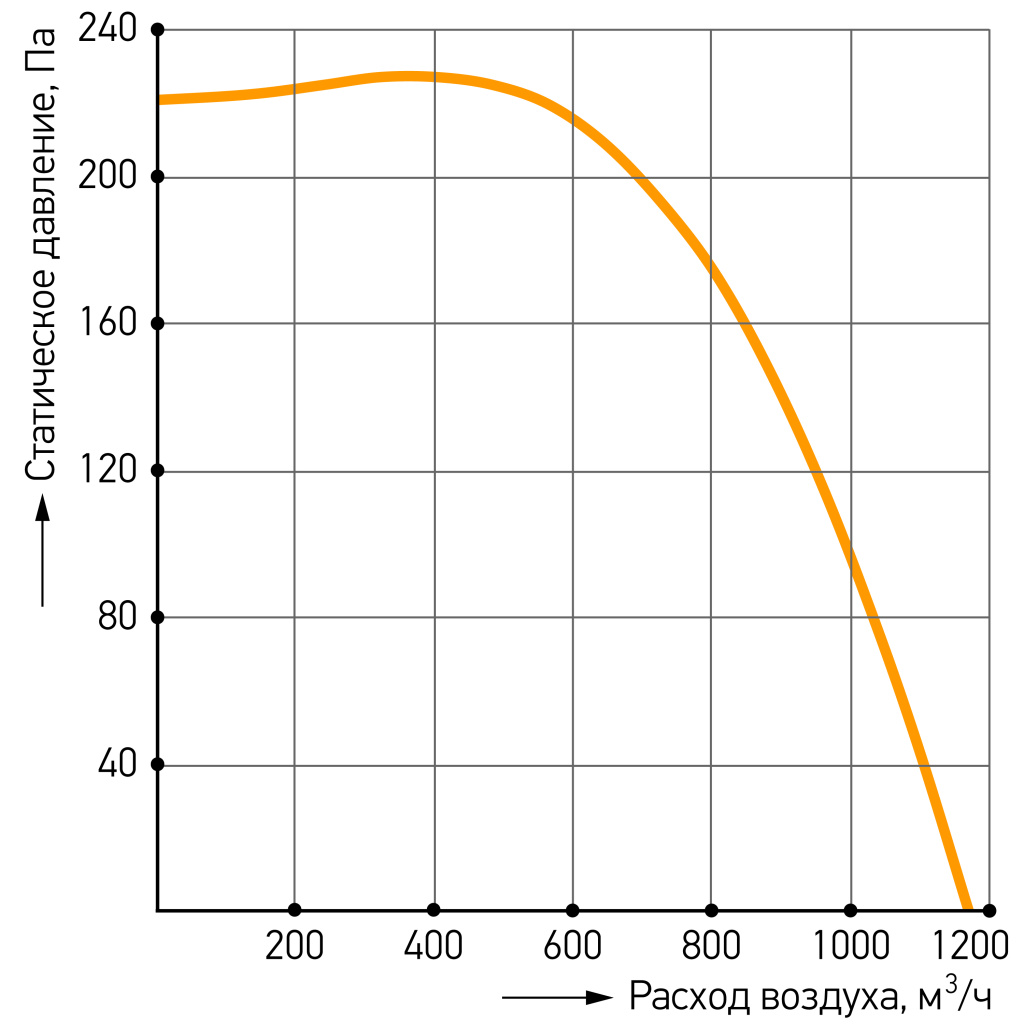

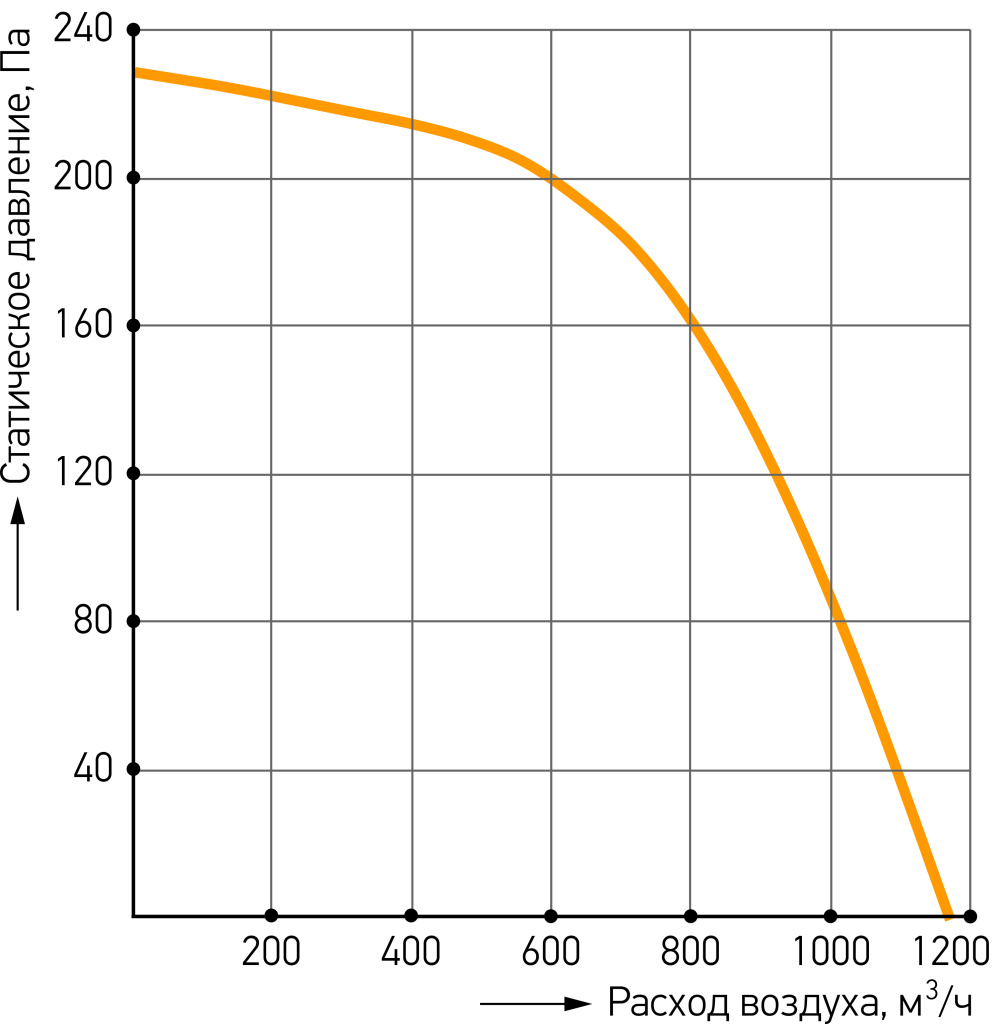

Типоразмер	VP 40-20/20.4E
Макс. расход воздуха	1170 м³/ч
Макс. статич. давление	230 Па
Макс. скорость вращения	1410 об/мин
Напряжение двигателя	220 В
Мощность двигателя	0,33 кВт
Макс. рабочий ток	1,8 А
Щит управления при подключении напрямую	UM-V1,2-TK1
Щит управления при подключении через регулятор скорости	UM-V1,2-TK1
Рекомендуемый регулятор скорости	SRE-220-3 (3А, 230В)
Масса	16 кг

Расход воздуха: 600 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	67,4	31,4	49	56	59,6	61,6	61,2	60,2	54,4
Шум на нагнетании	73,8	37,8	55,4	62,4	66	68	67,6	66,6	60,8
Шум к окружению	62	38,2	50	53,9	52,6	55,4	55,3	54,1	49,8

Типоразмер	VP 40-20/20.4D
Макс. расход воздуха	1170 м³/ч
Макс. статич. давление	230 Па
Макс. скорость вращения	1390 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,33 кВт
Макс. рабочий ток	0,6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	15 кг

Расход воздуха: 600 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	64,3	30,5	46,4	54,6	56,3	58,7	57,9	56	51,6
Шум на нагнетании	70	36,2	52,1	60,3	62	64,4	63,6	61,7	57,3
Шум к окружению	57,4	36,1	46,7	48,3	49,2	50,9	50,2	49	45,8

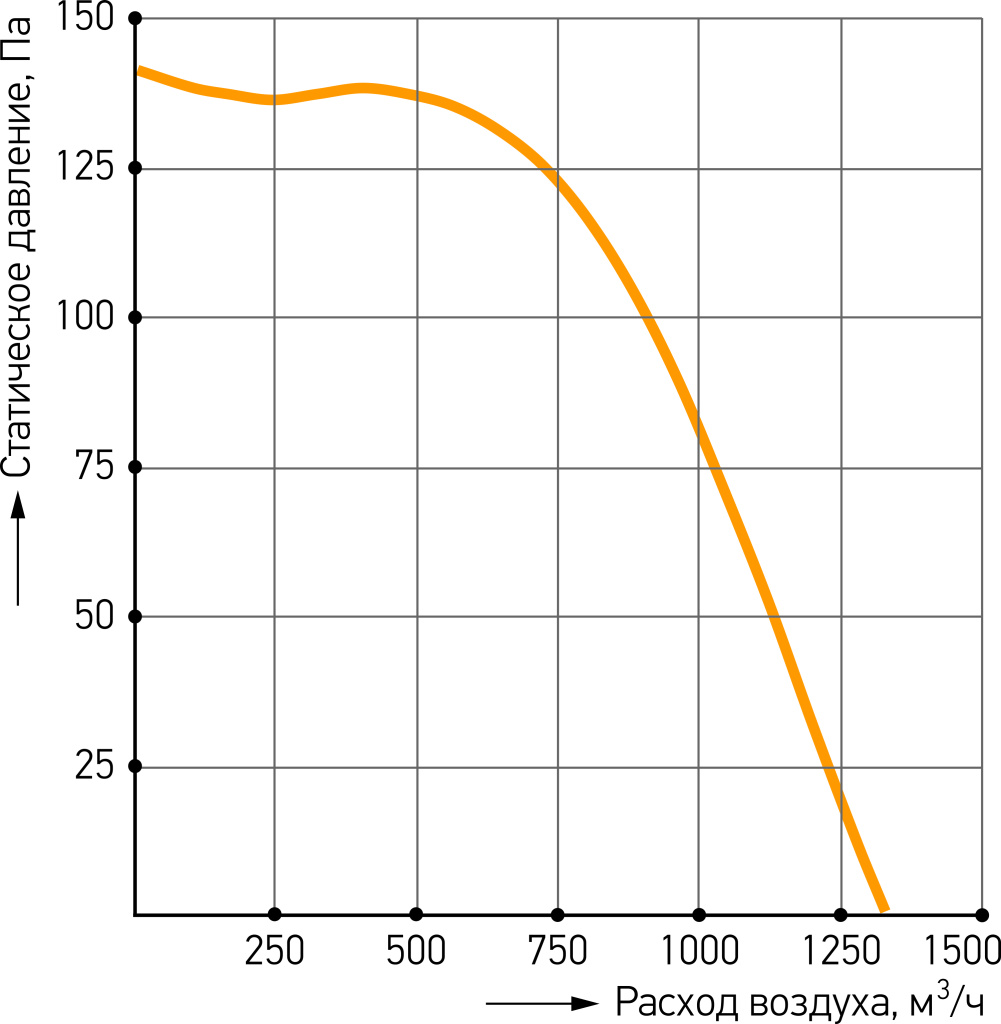

Типоразмер	VP 50-25/22.6D
Макс. расход воздуха	1331 м³/ч
Макс. статич. давление	141 Па
Макс. скорость вращения	952 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,3 кВт
Макс. рабочий ток	0,8 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	18 кг

Расход воздуха: 700 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	60,1	26,6	41,7	50,2	53,6	55,2	53	50,8	41,7
Шум на нагнетании	62,3	28,8	43,9	52,4	55,8	57,4	55,2	53	43,9
Шум к окружению	50,5	28,5	40,1	44,2	43,7	43,4	42,3	39,5	36,3

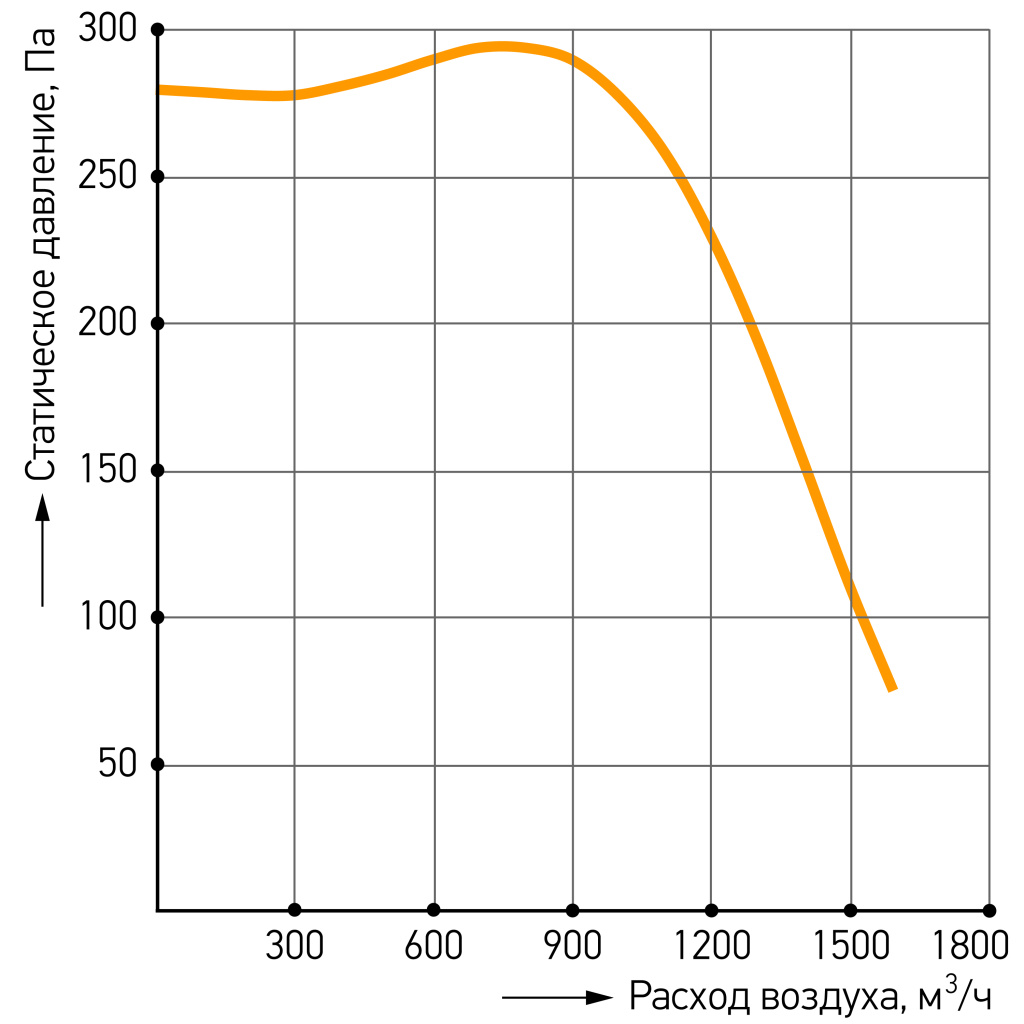

Типоразмер	VP 50-25/22.4Е
Макс. расход воздуха	1596 м³/ч
Макс. статич. давление	280 Па
Макс. скорость вращения	1418 об/мин
Напряжение двигателя	220 В
Мощность двигателя	0,51 кВт
Макс. рабочий ток	2,3 А
Щит управления при подключении напрямую	UM-V1,2-TK1
Щит управления при подключении через регулятор скорости	UM-V1,2-TK1
Рекомендуемый регулятор скорости	SRE-220-3 (3А, 230В)
Масса	19 кг

Расход воздуха: 960 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	74,7	44,2	60,3	65,3	66,7	68,4	69,2	66,4	60,3
Шум на нагнетании	78,4	47,9	64	69	70,4	72,1	72,9	70,1	64
Шум к окружению	66,9	45,4	60,4	62,3	56,4	57,9	57,7	54,8	50,1

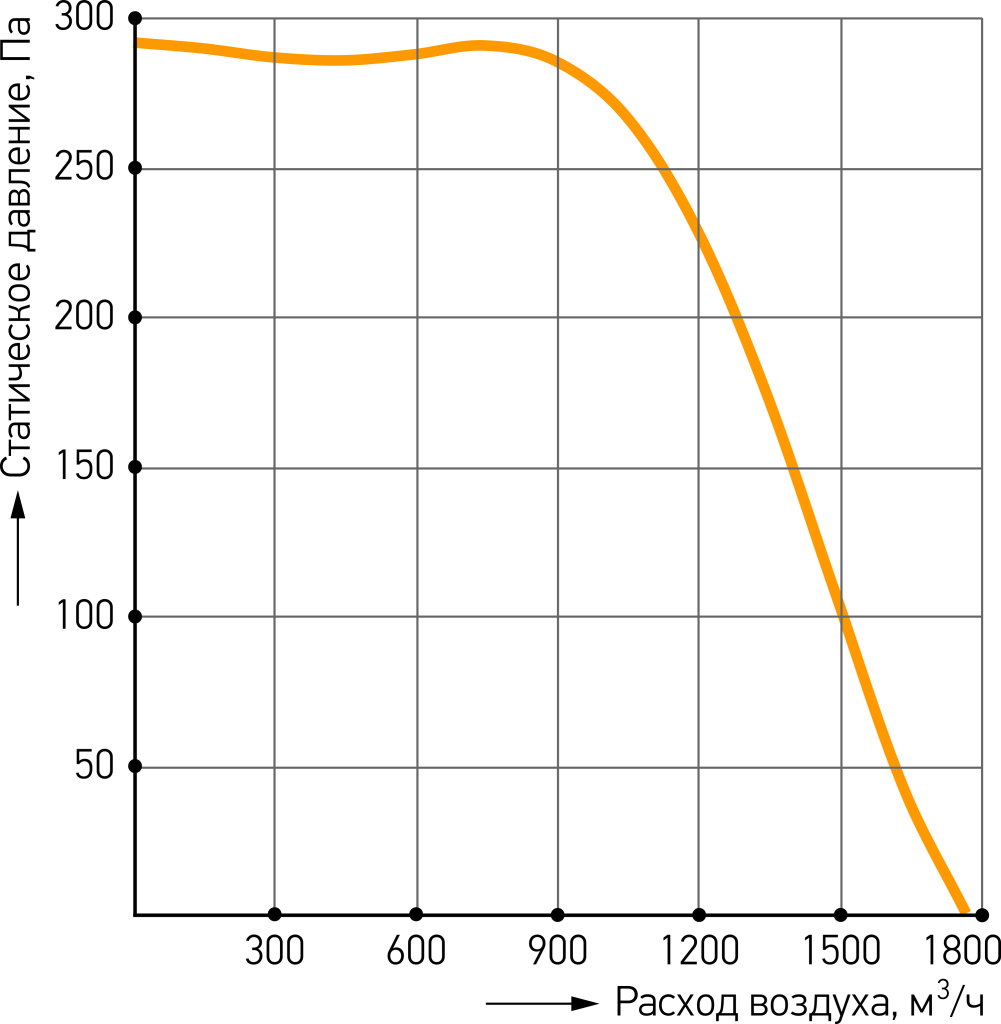

Типоразмер	VP 50-25/22.4D
Макс. расход воздуха	1781 м³/ч
Макс. статич. давление	285 Па
Макс. скорость вращения	1428 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,51 кВт
Макс. рабочий ток	1,1 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	19 кг

Расход воздуха: 960 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	72	39,5	57,3	59,8	63,7	66,9	65,7	64,4	58
Шум на нагнетании	75,6	43,1	60,9	63,4	67,3	70,5	69,3	68	61,6
Шум к окружению	61,5	42,5	53,3	54,6	53,6	54,5	53,3	51	47,3

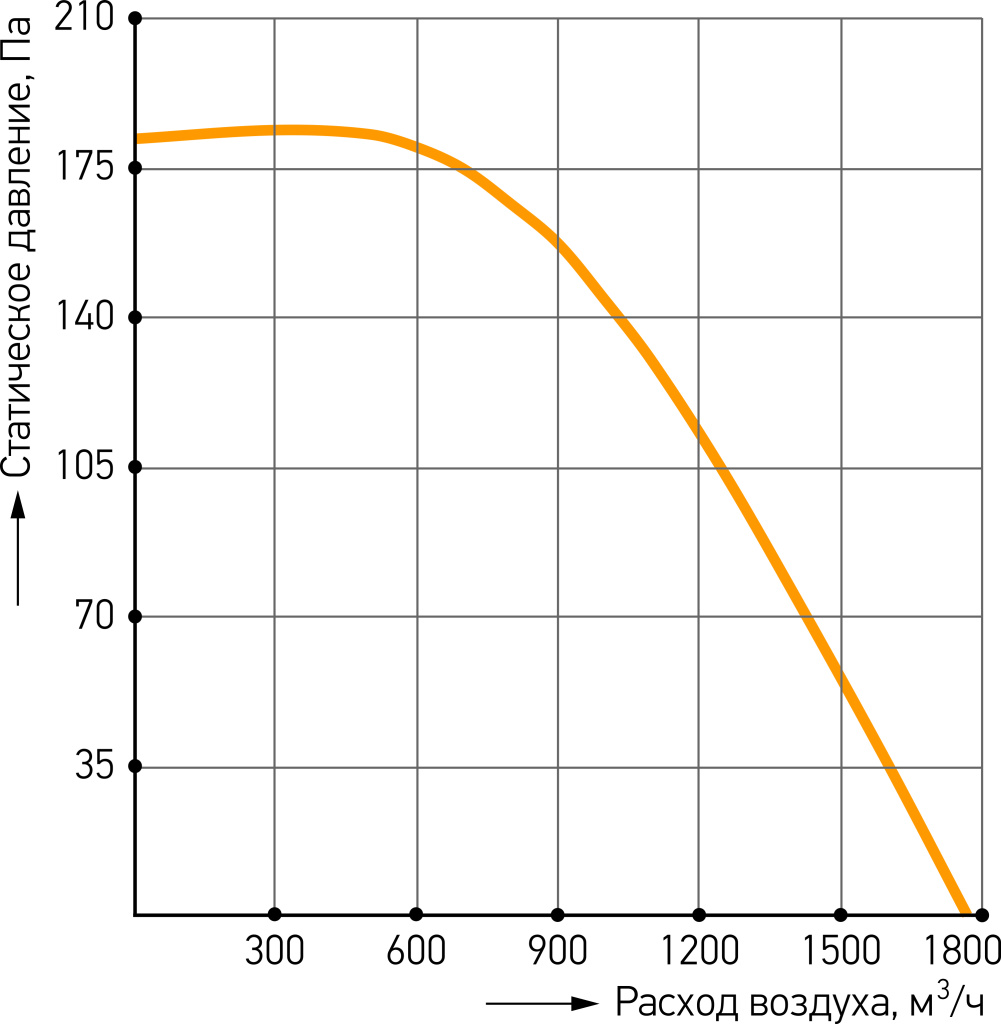

Типоразмер	VP 50-30/25.6D
Макс. расход воздуха	1770 м³/ч
Макс. статич. давление	181 Па
Макс. скорость вращения	930 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,36 кВт
Макс. рабочий ток	0,9 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	22 кг

Расход воздуха: 840 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	65,2	34	50,7	53,1	58,5	59,2	59,5	57,2	49,1
Шум на нагнетании	70,1	38,9	55,6	58	63,4	64,1	64,4	62,1	54
Шум к окружению	58,2	38,4	48,4	49,4	50,1	51,5	51,2	49,4	45,7

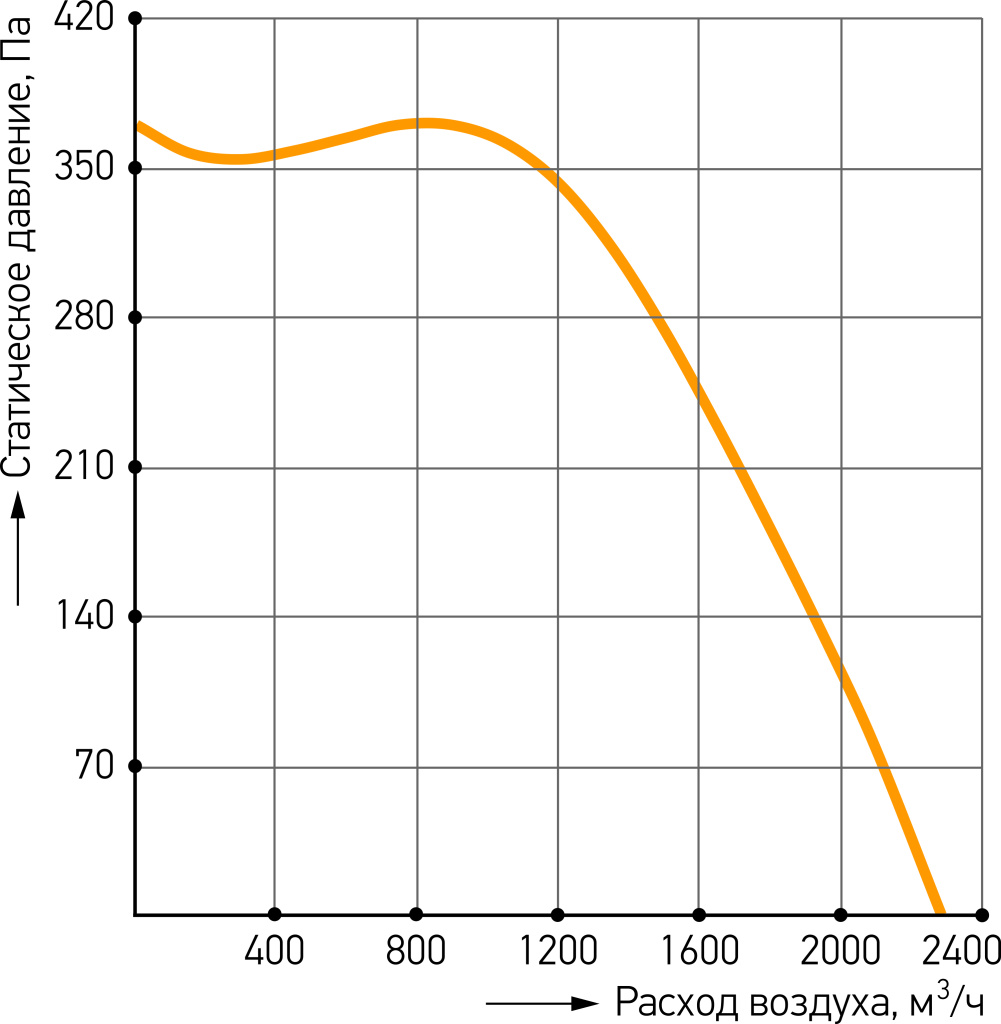

Типоразмер	VP 50-30/25.4Е
Макс. расход воздуха	2250 м³/ч
Макс. статич. давление	361 Па
Макс. скорость вращения	1390 об/мин
Напряжение двигателя	220 В
Мощность двигателя	1 кВт
Макс. рабочий ток	4,6 А
Щит управления при подключении напрямую	UM-V1,2-TK1
Щит управления при подключении через регулятор скорости	UM-V1,2-TK1
Рекомендуемый регулятор скорости	SRE-220-7 (7А, 230В)
Масса	25 кг

Расход воздуха: 1200 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	75,8	40,7	60,9	63,3	67,3	70,9	68,9	68,9	60,2
Шум на нагнетании	80,2	45,1	65,3	67,7	71,7	75,3	73,3	73,3	64,6
Шум к окружению	66,8	42,8	59,7	62,3	57	57,8	57,3	55,6	51,9

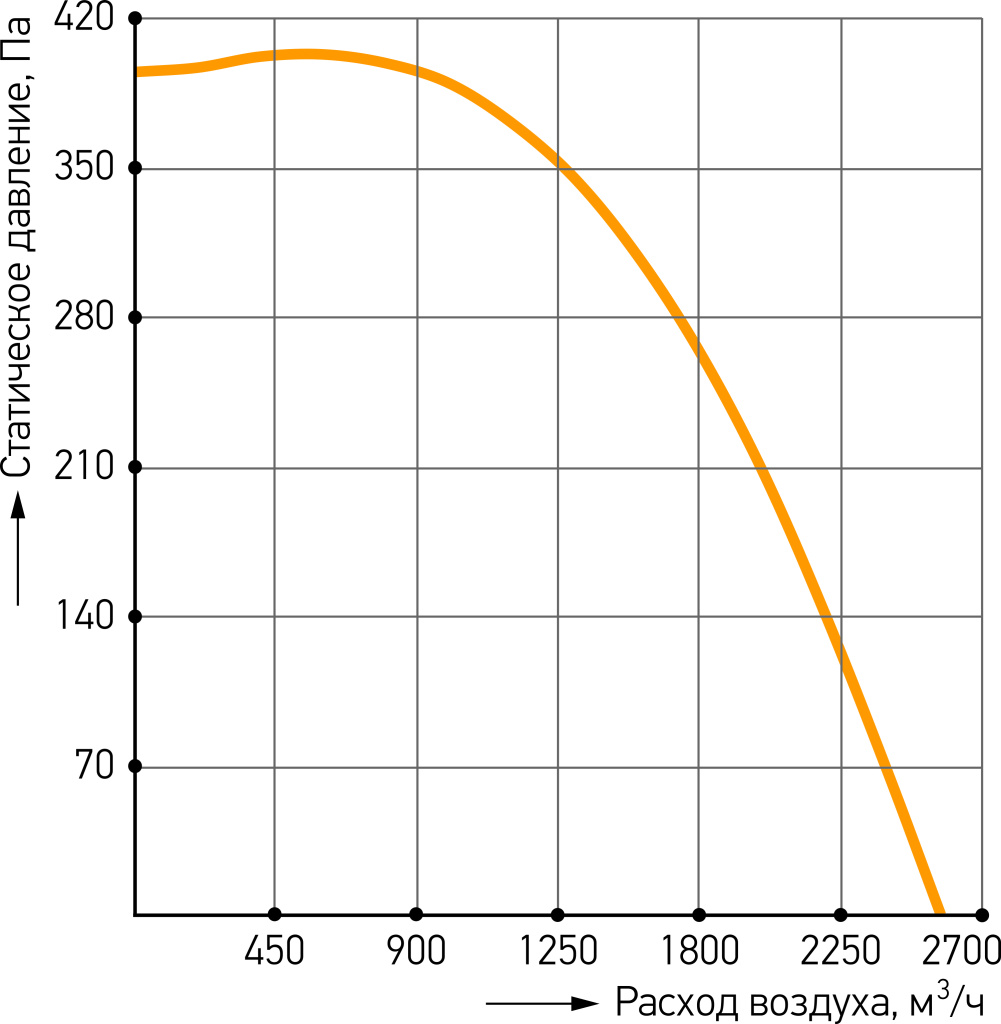

Типоразмер	VP 50-30/25.4D
Макс. расход воздуха	2560 м³/ч
Макс. статич. давление	395 Па
Макс. скорость вращения	1461 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,94 кВт
Макс. рабочий ток	2,2 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	24 кг

Расход воздуха: 1350 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	78	41,9	61	63	69,1	73,3	71,9	71,1	63,4
Шум на нагнетании	83,6	47,5	66,6	68,6	74,7	78,9	77,5	76,7	69
Шум к окружению	67	46,8	58,7	59,5	59,9	59,9	59,2	56,7	51,5

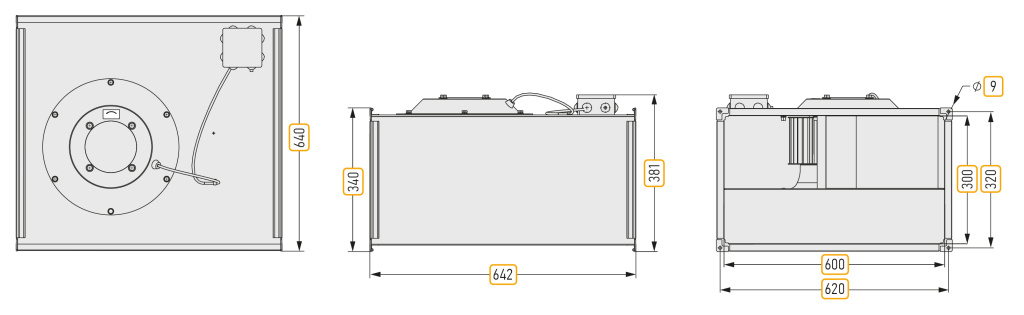

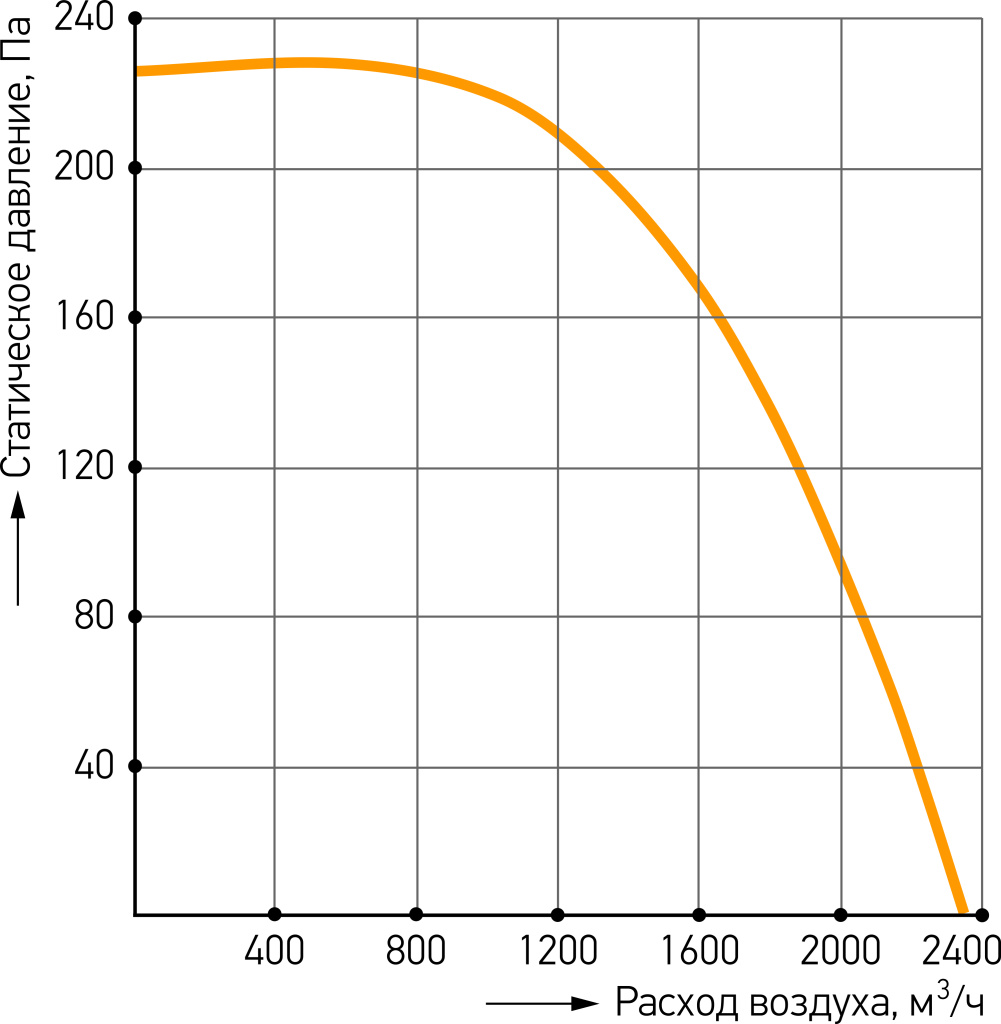

Типоразмер	VP 60-30/28.6D
Макс. расход воздуха	2330 м³/ч
Макс. статич. давление	230 Па
Макс. скорость вращения	955 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,58 кВт
Макс. рабочий ток	1,6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	30 кг

Расход воздуха: 1040 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	64,8	35	50,6	52,6	58,5	59,6	57,4	57,2	47,1
Шум на нагнетании	70,1	40,3	55,9	57,9	63,8	64,9	62,7	62,5	52,4
Шум к окружению	58,7	37,7	48,6	51,3	53,9	51,6	49,9	45,6	39,5

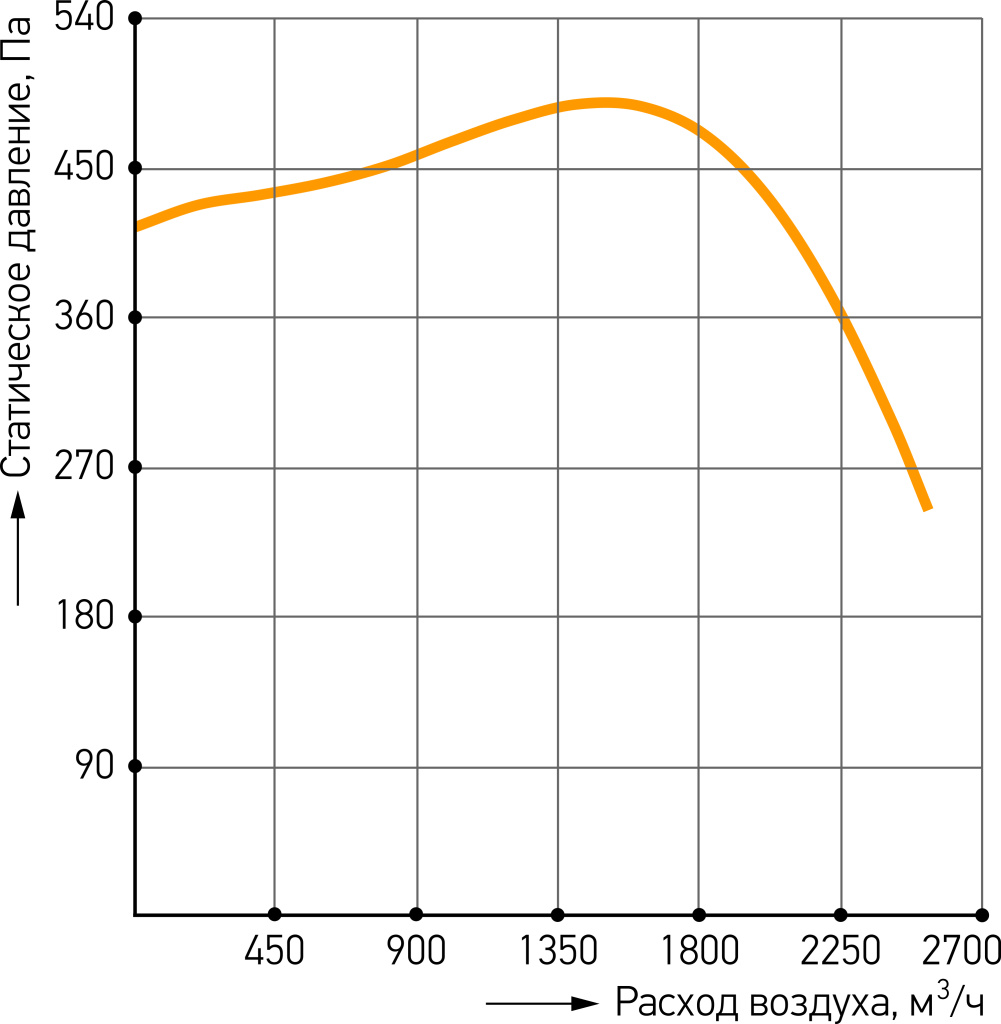

Типоразмер	VP 60-30/28.4Е
Макс. расход воздуха	2550 м³/ч
Макс. статич. давление	420 Па
Макс. скорость вращения	1370 об/мин
Напряжение двигателя	220 В
Мощность двигателя	1,25 кВт
Макс. рабочий ток	5,6 А
Щит управления при подключении напрямую	UM-V1,2-TK1
Щит управления при подключении через регулятор скорости	UM-V1,2-TK1
Рекомендуемый регулятор скорости	SRE-220-7 (7А, 230В)
Масса	38 кг

Расход воздуха: 1620 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	75	40,9	61,5	61,5	66,9	70,1	68,5	67,6	60
Шум на нагнетании	80,3	46,2	66,8	66,8	72,2	75,4	73,8	72,9	65,3
Шум к окружению	62,7	47,2	58,6	54,5	53,4	54,1	51,9	51,3	45,6

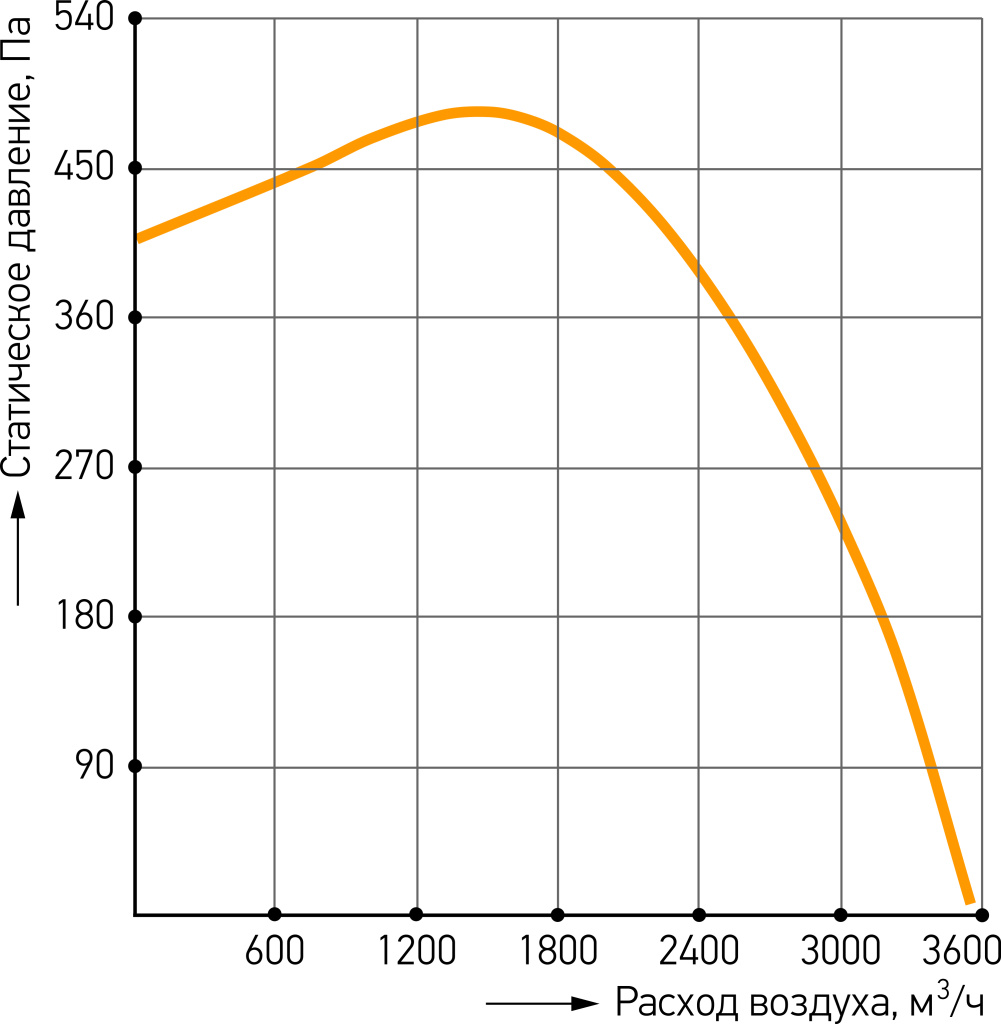

Типоразмер	VP 60-30/28.4D
Макс. расход воздуха	3562 м³/ч
Макс. статич. давление	415 Па
Макс. скорость вращения	1415 об/мин
Напряжение двигателя	380 В
Мощность двигателя	1,7 кВт
Макс. рабочий ток	3,2 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (1,5 кВт, 7 А, 220В)
Масса	38 кг

Расход воздуха: 1800 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	77,2	45,8	61,9	66,9	68,3	72	70,2	70	63,9
Шум на нагнетании	82,9	51,5	67,6	72,6	74	77,7	75,9	75,7	69,6
Шум к окружению	66,5	46,7	60,6	56,8	56,8	59,7	58,9	56,2	51,8

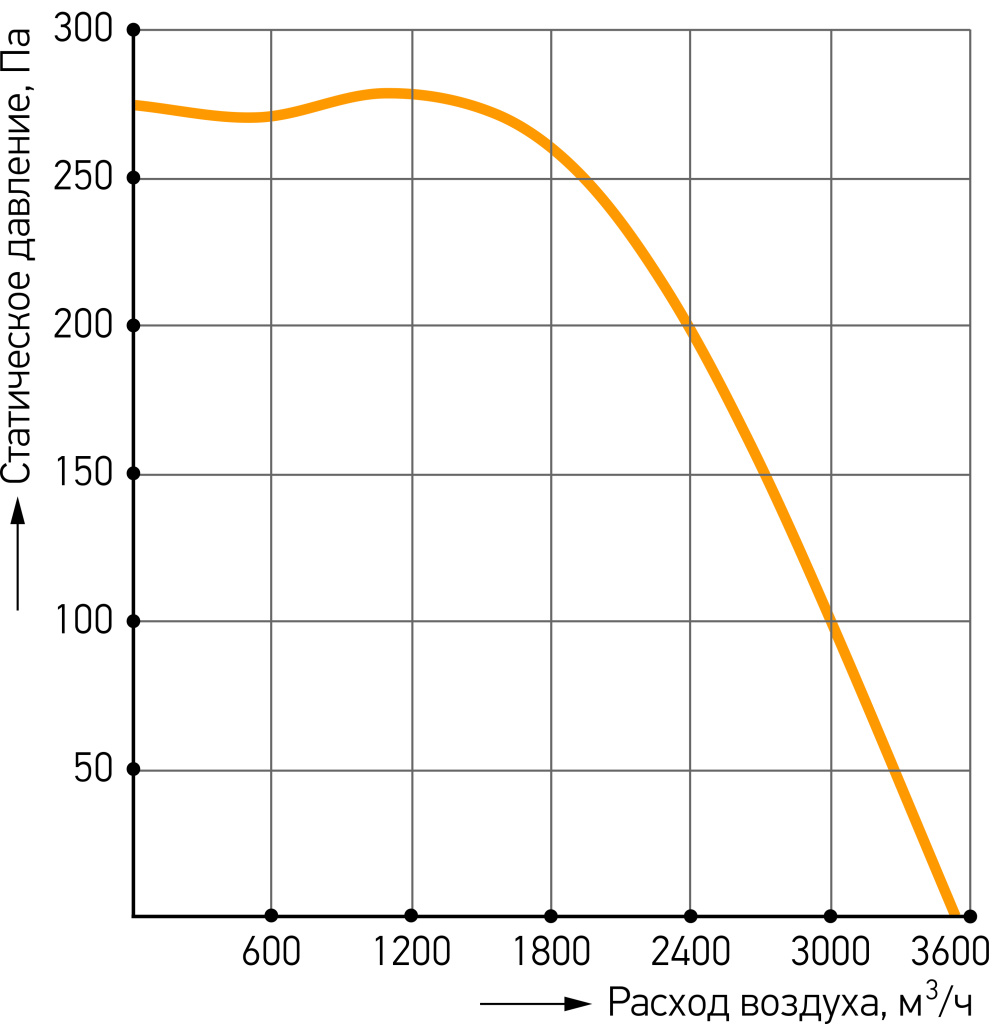

Типоразмер	VP 60-35/31.6D
Макс. расход воздуха	3540 м³/ч
Макс. статич. давление	276 Па
Макс. скорость вращения	930 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,8 кВт
Макс. рабочий ток	1,5 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	40 кг

Расход воздуха: 2040 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	71,7	39,2	58,8	58,6	65,7	65,9	64,6	63,5	55,8
Шум на нагнетании	75,3	42,8	62,4	62,2	69,3	69,5	68,2	67,1	59,4
Шум к окружению	60,8	43,7	53,6	52,1	53,4	53,4	52,3	50,7	46,6

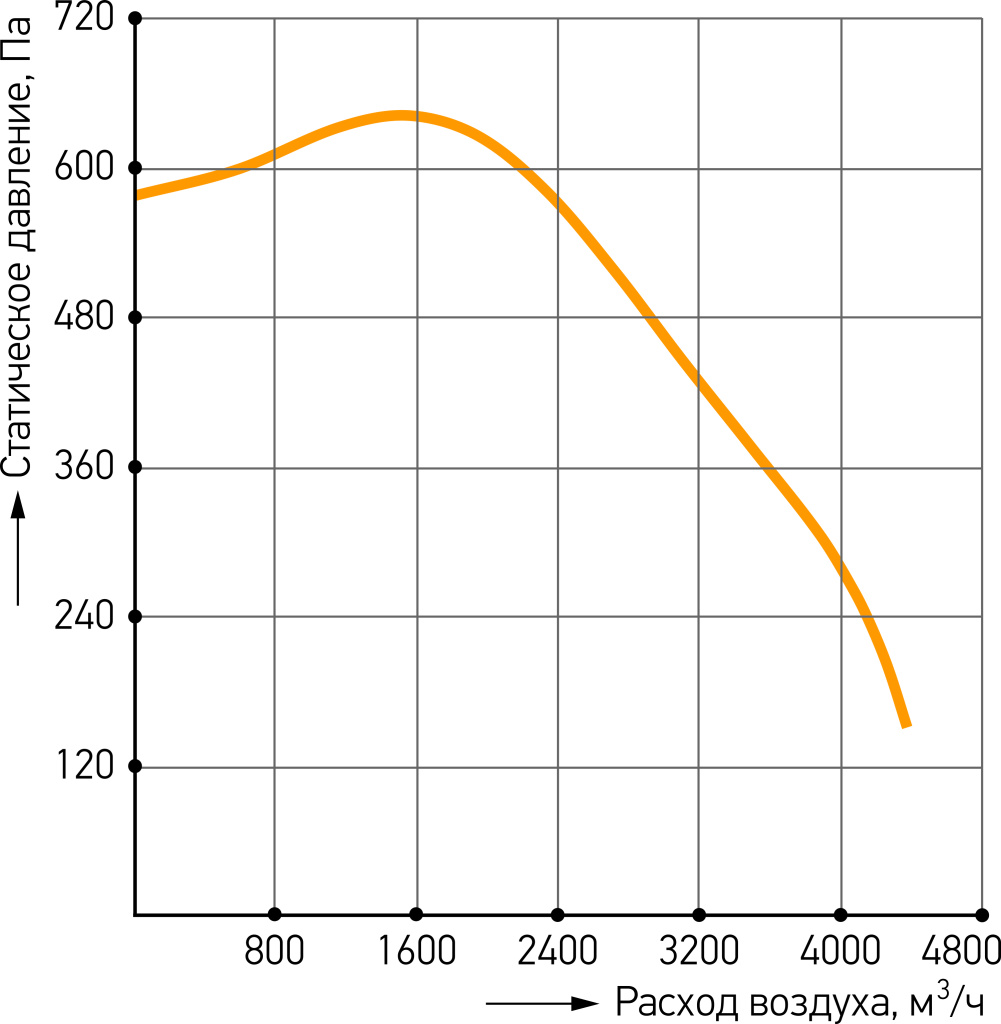

Типоразмер	VP 60-35/31.4D
Макс. расход воздуха	4510 м³/ч
Макс. статич. давление	585 Па
Макс. скорость вращения	1415 об/мин
Напряжение двигателя	380 В
Мощность двигателя	2,2 кВт
Макс. рабочий ток	6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R2,2
Рекомендуемый регулятор скорости	GS-51 (2,2 кВт, 5,1 А, 380В)
Масса	46 кг

Расход воздуха: 2240 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	78,4	43	63,1	69,1	69	73,2	71,5	71,2	65,1
Шум на нагнетании	83,1	47,7	67,8	73,8	73,7	77,9	76,2	75,9	69,8
Шум к окружению	70,3	50,5	64,4	60,8	60,7	63,6	62,8	60,2	55,8

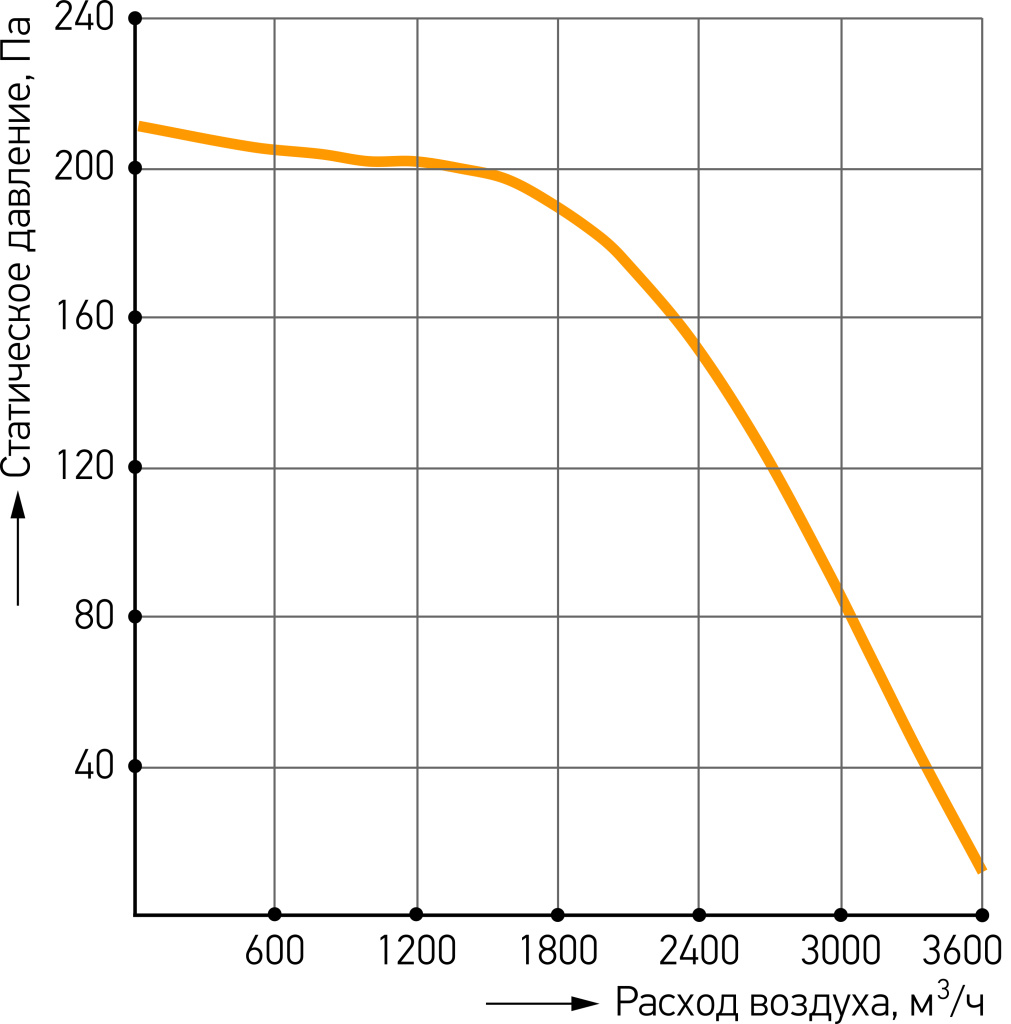

Типоразмер	VP 70-40/35.8D
Макс. расход воздуха	3672 м³/ч
Макс. статич. давление	210 Па
Макс. скорость вращения	670 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,65 кВт
Макс. рабочий ток	1,4 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	50 кг

Расход воздуха: 1800 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	62,8	35,7	50,3	52,8	56,7	56,4	55,3	54,9	44,3
Шум на нагнетании	69,4	42,3	56,9	59,4	63,3	63	61,9	61,5	50,9
Шум к окружению	56,5	41,4	49,2	53,1	46,2	47,2	44,8	42	35,9

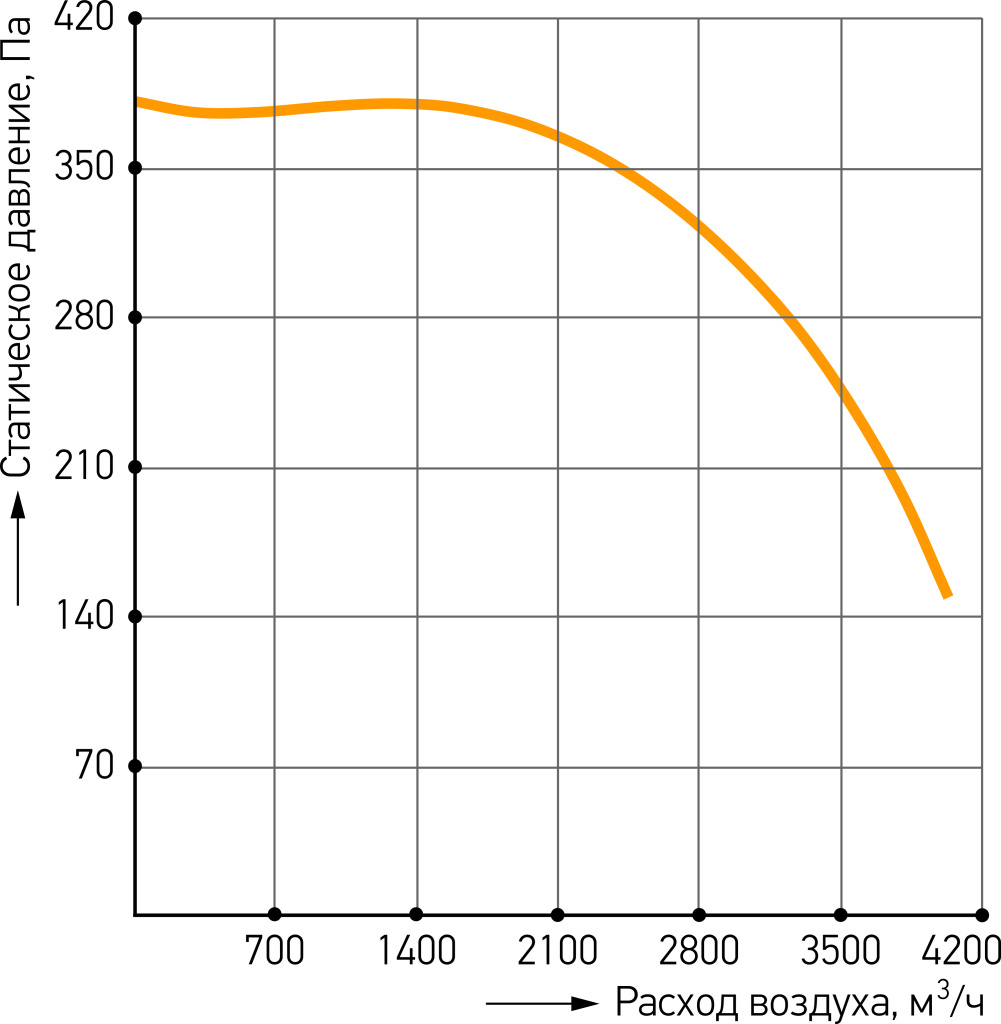

Типоразмер	VP 70-40/35.6D
Макс. расход воздуха	4040 м³/ч
Макс. статич. давление	380 Па
Макс. скорость вращения	925 об/мин
Напряжение двигателя	380 В
Мощность двигателя	0,95 кВт
Макс. рабочий ток	1,9 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (0,75 кВт, 4 А, 220В)
Масса	50 кг

Расход воздуха: 2380 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	73,2	47	61,7	62,1	67	67,7	65,4	64,2	55,1
Шум на нагнетании	75,1	48,9	63,6	64	68,9	69,6	67,3	66,1	57
Шум к окружению	61,5	45,9	55,9	52,1	54,2	53,3	53,4	49,6	44,9

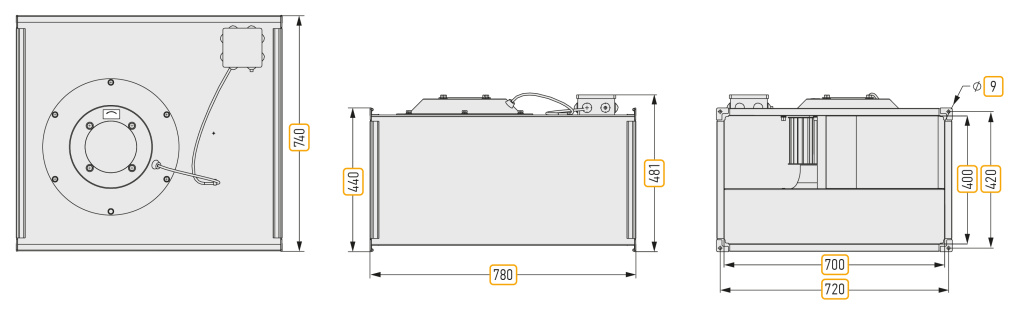

Типоразмер	VP 70-40/35.4D
Макс. расход воздуха	5470 м³/ч
Макс. статич. давление	760 Па
Макс. скорость вращения	1422 об/мин
Напряжение двигателя	380 В
Мощность двигателя	3,5 кВт
Макс. рабочий ток	5,9 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V5-TK3
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	64 кг

Расход воздуха: 2800 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	81,5	49,3	66,8	68,9	75	76,5	74,7	72,5	65,6
Шум на нагнетании	87,2	55	72,5	74,6	80,7	82,2	80,4	78,2	71,3
Шум к окружению	68,2	53,8	63,7	60	57,3	61,6	57,4	55,2	52,5

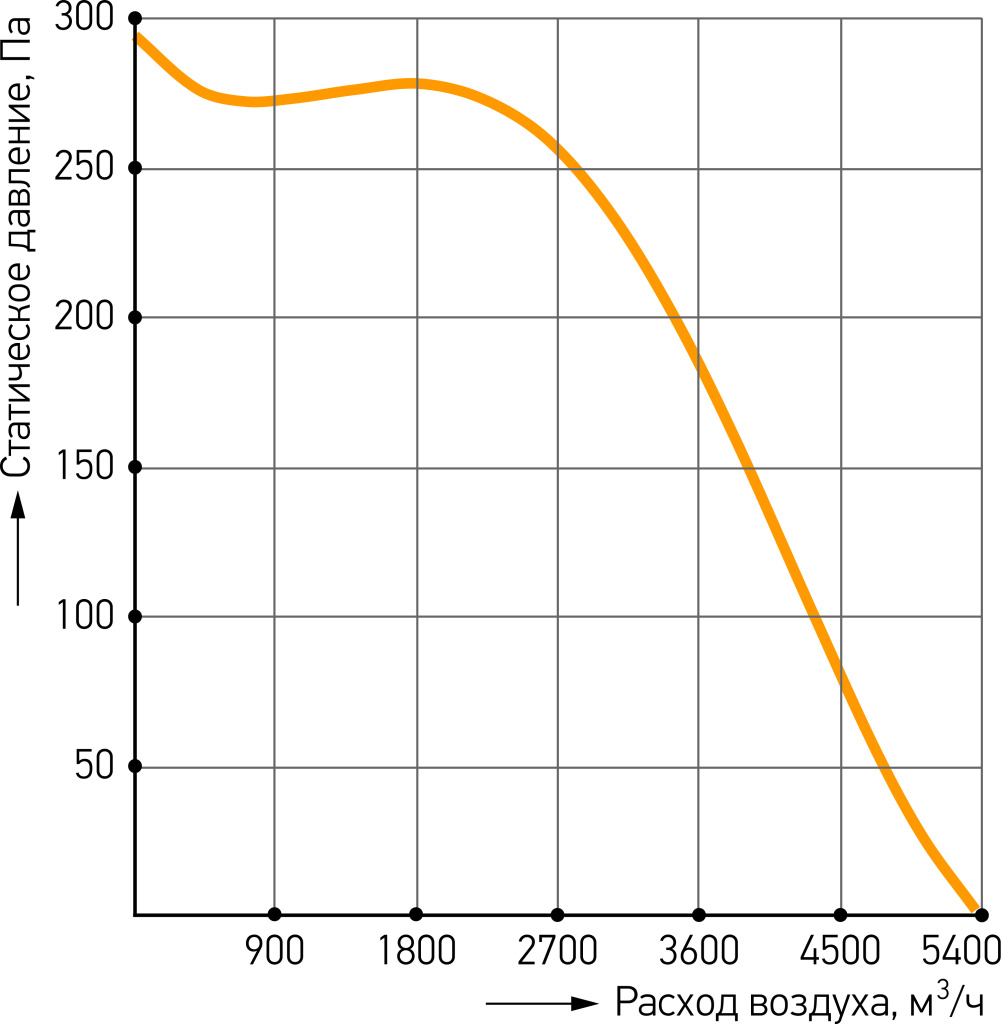

Типоразмер	VP 80-50/40.8D
Макс. расход воздуха	5330 м³/ч
Макс. статич. давление	291 Па
Макс. скорость вращения	701 об/мин
Напряжение двигателя	380 В
Мощность двигателя	1,7 кВт
Макс. рабочий ток	3,7 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-1R2,2
Рекомендуемый регулятор скорости	GS-51 (1,5 кВт, 7 А, 220В)
Масса	64 кг

Расход воздуха: 2700 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	68,1	42,9	54	59,5	61,4	62,1	60,4	60,1	49,1
Шум на нагнетании	71	45,8	56,9	62,4	64,3	65	63,3	63	52
Шум к окружению	59,9	42,8	49,8	54,2	52,7	53,5	50,5	47	40,1

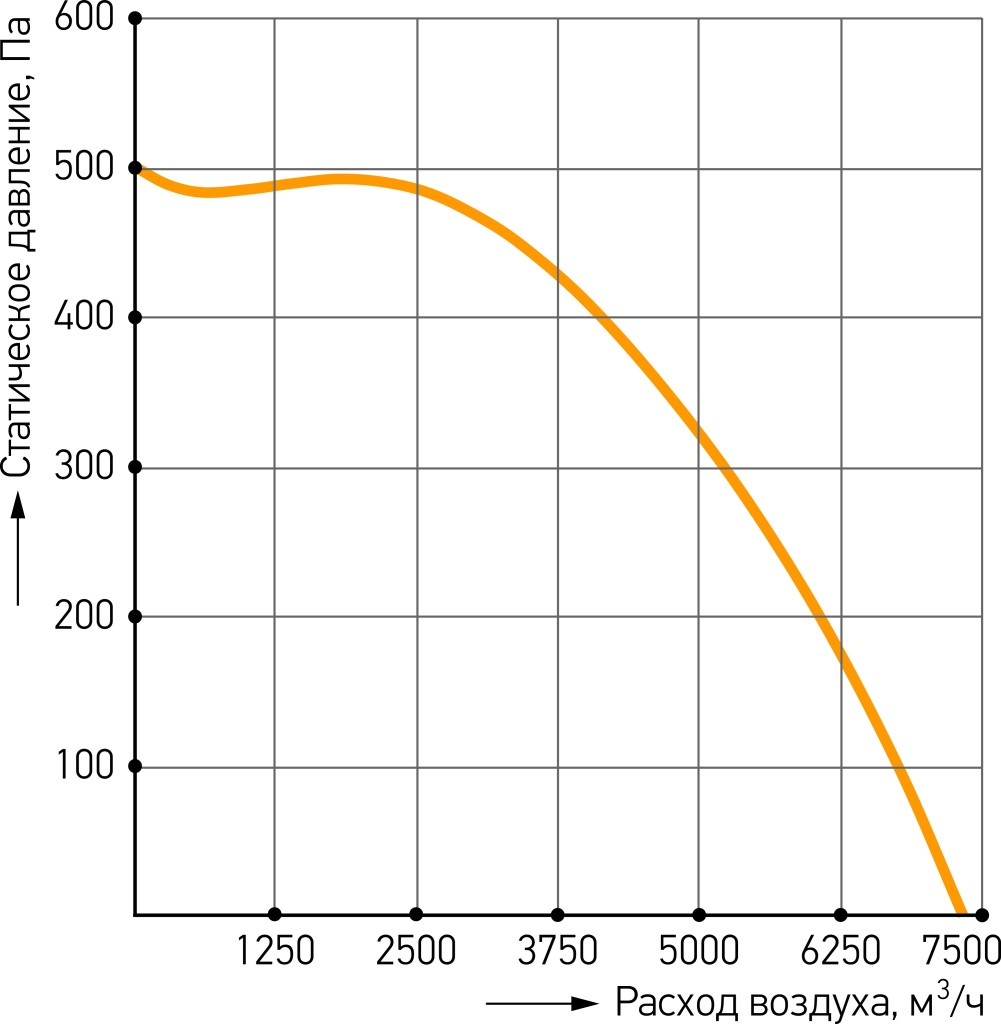

Типоразмер	VP 80-50/40.6D
Макс. расход воздуха	7350 м³/ч
Макс. статич. давление	485 Па
Макс. скорость вращения	945 об/мин
Напряжение двигателя	380 В
Мощность двигателя	2,8 кВт
Макс. рабочий ток	10,7 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R2,2
Рекомендуемый регулятор скорости	GS-51 (2,2 кВт, 5,1 А, 380В)
Масса	78 кг

Расход воздуха: 3500 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	79,4	50,8	61,4	66,2	74,1	73,5	72	71,4	65,4
Шум на нагнетании	85,3	56,7	67,3	72,1	80	79,4	77,9	77,3	71,3
Шум к окружению	68,3	50	59,2	55,3	59,5	58	56,3	65,3	50,8

Типоразмер	VP 80-50/40.4D
Макс. расход воздуха	6250 м³/ч
Макс. статич. давление	965 Па
Макс. скорость вращения	1415 об/мин
Напряжение двигателя	380 В
Мощность двигателя	4,7 кВт
Макс. рабочий ток	7,6 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (4 кВт, 9 А, 380В)
Масса	84 кг

Расход воздуха: 4800 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	86,9	57,3	70,4	72,9	76,3	83	80,6	79	72,9
Шум на нагнетании	93,1	63,5	76,6	79,1	82,5	89,2	86,8	85,2	79,1
Шум к окружению	72,9	58,5	68	62,9	62,9	66	62,8	62,4	58,9

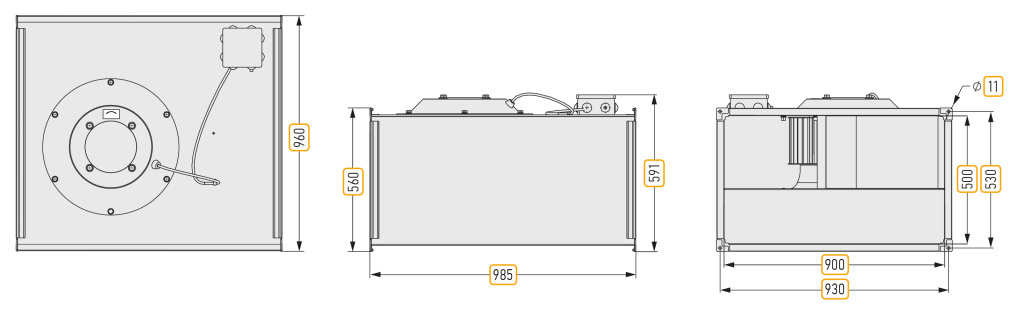

Типоразмер	VP 90-50/45.8D
Макс. расход воздуха	6600 м³/ч
Макс. статич. давление	365 Па
Макс. скорость вращения	690 об/мин
Напряжение двигателя	380 В
Мощность двигателя	2 кВт
Макс. рабочий ток	4,1 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R2,2
Рекомендуемый регулятор скорости	GS-51 (2,2 кВт, 5,1 А, 380В)
Масса	90 кг

Расход воздуха: 3840 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	72,7	50,9	58,6	64,1	66	67,7	64,9	62,7	53,6
Шум на нагнетании	76,2	54,4	62,1	67,6	69,5	71,2	68,4	66,2	57,1
Шум к окружению	63,1	46,8	54,3	51,4	54,7	56	54,8	57,1	49,6

Типоразмер	VP 90-50/45.6D
Макс. расход воздуха	8033 м³/ч
Макс. статич. давление	630 Па
Макс. скорость вращения	930 об/мин
Напряжение двигателя	380 В
Мощность двигателя	3,7 кВт
Макс. рабочий ток	6,5 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (3 кВт, 7,2 А, 380В)
Масса	96 кг

Расход воздуха: 5040 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	82,4	51,2	71,1	70,6	77	76,2	75,1	73,7	64,5
Шум на нагнетании	85,8	54,6	74,5	74	80,4	79,6	78,5	77,1	67,9
Шум к окружению	62,4	45,7	55,4	53,3	54,9	55,2	54,1	52,3	48,5

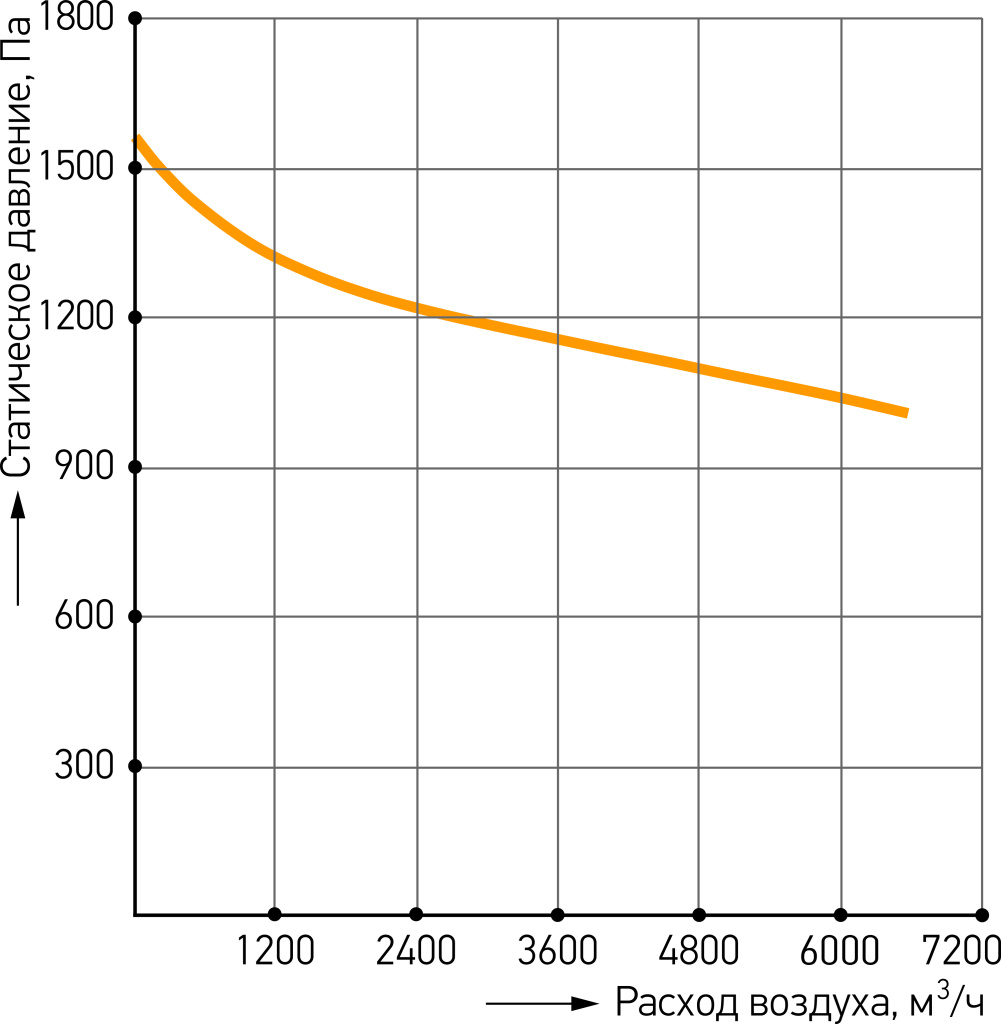

Типоразмер	VP 90-50/45.4D
Макс. расход воздуха	6558 м³/ч
Макс. статич. давление	1515 Па
Макс. скорость вращения	1265 об/мин
Напряжение двигателя	380 В
Мощность двигателя	4,9 кВт
Макс. рабочий ток	8,3 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (4 кВт, 9 А, 380В)
Масса	96 кг

Расход воздуха: 3840 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	86,3	63,5	70,6	74,6	79	81,2	79,9	77,7	71,6
Шум на нагнетании	90,5	67,7	74,8	78,8	83,2	85,4	84,1	81,9	75,8
Шум к окружению	69,6	57,9	65,6	60,5	60,7	61,5	57,1	55,4	53,4

Типоразмер	VP 100-50/63.4D
Макс. расход воздуха	14000 м³/ч
Макс. статич. давление	1100 Па
Макс. скорость вращения	1320 об/мин
Напряжение двигателя	380 В
Мощность двигателя	4,1 кВт
Макс. рабочий ток	6,8 А
Щит управления при подключении напрямую	UM-V5-TK3
Щит управления при подключении через регулятор скорости	UM-V-3R5
Рекомендуемый регулятор скорости	GS-51 (4 кВт, 9 А, 380В)
Масса	145 кг

Расход воздуха: 7500 м³/ч

Режим работы	Lсум, дБ(А)	63 Гц	125 Гц	250 Гц	500 Гц	1000 Гц	2000 Гц	4000 Гц	8000 Гц
Шум на всасывании	81,8	53,2	71	75,2	75,6	76,8	71	67,8	62,7
Шум на нагнетании	84,1	55,5	73,3	77,5	77,9	79,1	73,3	70,1	65
Шум к окружению	69,6	47,1	63,4	59,6	59,9	62,6	61,9	61,3	55,5

Дополнительно

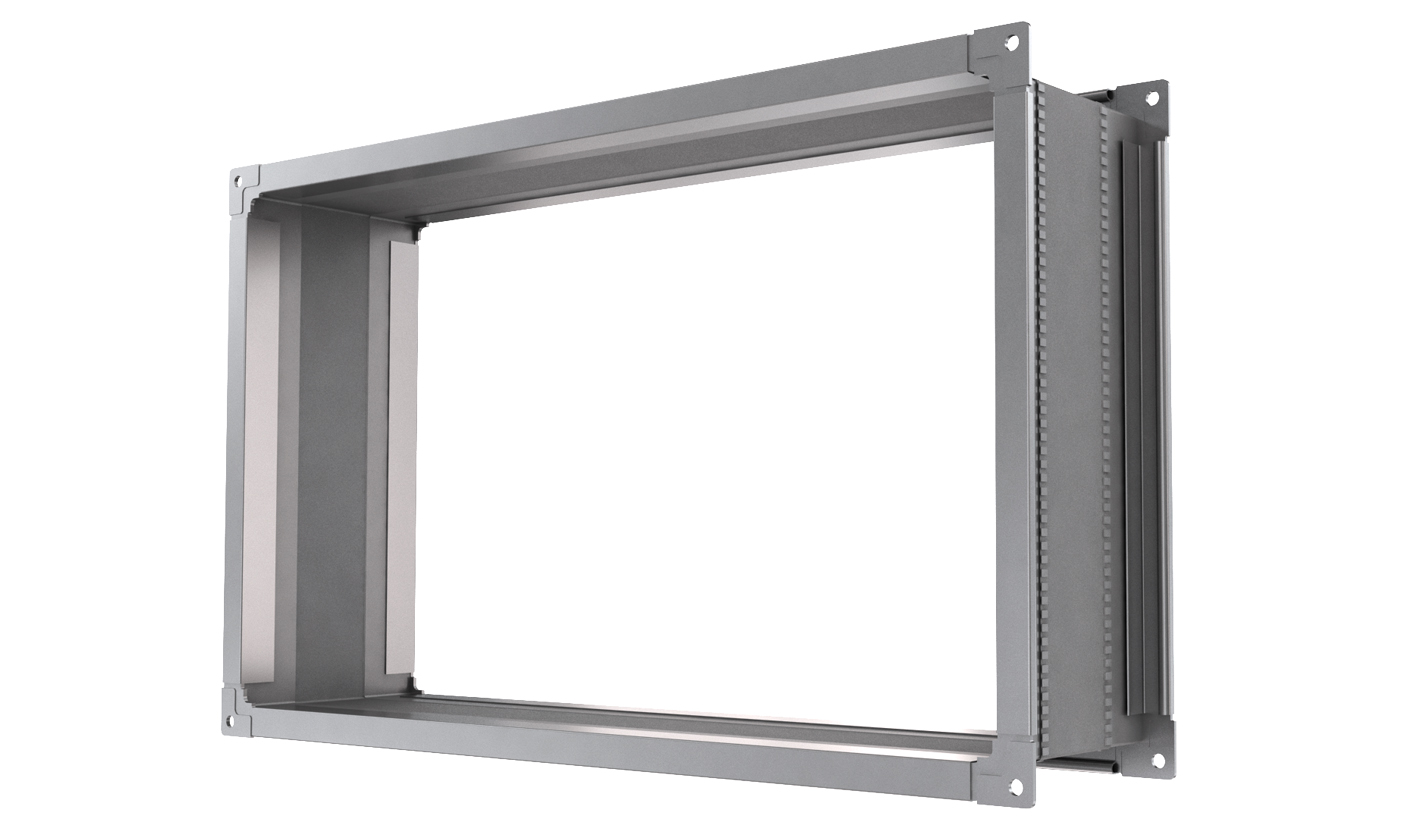

Гибкая вставка MV

Подробнее

Регулятор оборотов частотный GS-51

Подробнее

Регулятор частоты вращения вентилятора SRE

Подробнее

Шумоглушитель пластинчатый GHP

Подробнее

Щит управления вентилятором UM-V

Подробнее

Щит управления вентилятором UM-V-R

Подробнее

Датчик перепада давления DPD-N

Подробнее

Вопросы и ответы

Существует два вида термоконтактов — вынесенные и встроенные. В первом случае выводы термоконтактов необходимо подключать к управляющему устройству (частотному преобразователю, щиту или блоку управления либо иному устройству), которое остановит работу вентилятора при достижении на двигателе определённой температуры; если не подключить их к управляющему устройству, данная система защиты не будет работать, поэтому их подключение является обязательным условием гарантийного обслуживания. Встроенные термоконтакты работают без внешнего управляющего устройства: при достижении определённой температуры на обмотках цепь питания разрывается, и вентилятор останавливается. Что касается термоконтактов на наших вентиляторах — всё зависит от того, какой конкретно вентилятор вас интересует. В основном такая информация содержится в паспортах и инструкциях по монтажу, но обычно на всех вентиляторах, кроме серии VK, применяются вынесенные термоконтакты с типом сигнала «Сухой контакт». На вентиляторах VK — встроенные термоконтакты.

Для большинства трёхфазных асинхронных электродвигателей вентиляторов вентсистем предусмотрена возможность питания 220/380 В при использовании частотного преобразователя (ПЧ) в качестве источника питания. Конкретная схема («звезда» или «треугольник») в качестве рабочей выбирается исходя из параметров рабочего напряжения на «выходе» ПЧ. Соединение в схемы «звезда»/«треугольник» для электродвигателей «обычного» исполнения осуществляется перемычками в клеммной коробке (расположение перемычек приведено графически на крышке клеммной коробки для соответствующего напряжения питания); для электродвигателей, совмещённых с рабочим колесом (мотор-колёс) с шестью выводами проводников электрических обмоток в дополнительную клеммную коробку, информация приведена на крышке клеммной коробки с указанием по расположению перемычек между клеммами, а также на шильдике самого мотор-колеса с расшифровкой цветового значения проводников и их соединения в требуемую из двух вариантов схему для соответствующего напряжения питания.

Центральные кондиционеры

Круглое канальное оборудование

Прямоугольное канальное оборудование

Противопожарная вентиляция

Опции для вентиляторов ДУ и подпора

Промышленные вентиляторы

Опции для промышленных вентиляторов

Системы холодоснабжения

Компрессорно-конденсаторные блоки

VRF-системы

Чиллеры

Воздушно-тепловые завесы

Автоматика

Блоки и щиты управления

Регуляторы оборотов и устройства защиты

Смесительные узлы

Устройства дистанционного управления

Циркуляционные насосы

Приводы воздушных заслонок

Клапаны трёхходовые, сервоприводы

Датчики

Программа подбора оборудования

Техническая документация

Вопросы и ответы

Вентилятор

Маркировка

Характеристики

Типоразмеры

Документация
