UM VA-W/E

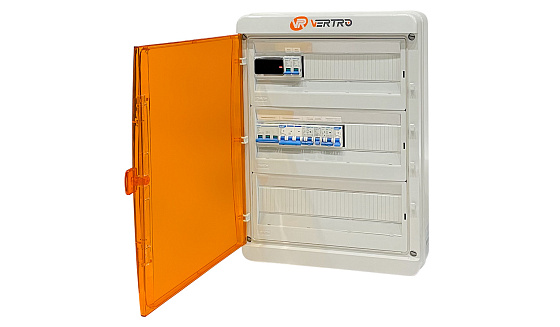

Блок управления UM VA-W/E
Блок управления UM VA-E/W используется для управления вентиляционной системой с электрическим или водяным нагревателем, водяным или фреоновым охладителем, перекрестноточным рекуператором, роторным регенератором или регулируемой рециркуляцией.

  • Управление системами с электрическим или водяным нагревателем, водяным или фреоновым охладителем, перекрестноточным рекуператором, роторным регенератором и регулируемой рециркуляцией

  • Подключение к BMS по ModBus (RS485), настройка через мобильное приложение (Bluetooth, NFC), встроенный недельный таймер

  • Защита вентиляторов общим током до 65 А, управление электрическим нагревателем до 60 кВт (2 ступени), подключение циркуляционного насоса

  • Активная (датчик обратной воды) и пассивная (капиллярный термостат) защита от замерзания водяного нагревателя, защита от обмерзания рекуператора, контроль засорения фильтра и перепада давления

  • 54 стандартные функции и дополнительные опции: управление резервным двигателем, роторным регенератором, подключение утепленных заслонок КВУ, дистанционная сигнализация работы/аварии

Описание

Конструкция

  • Корпус блока выполнен из термостойкого пластика;

  • На основе параметрического контроллера АТБ-2100 фирмы АТБ;

  • Для предотвращения поражения электрическим током питание системы управления и защиты осуществляется через трансформатор 24VAC с гальванической развязкой от питающей сети;

  • Блок оснащен пластиковой прозрачной крышкой;

  • Степень защиты корпуса при закрытой крышке – IP65, при открытой – IP40.

Стандартные функции

  • Подключение к системе BMS по протоколу ModBus (RS485);
  • Управление и настройка блока управления с помощью мобильного приложения (Bluetooth, NFC);
  • Ручной пуск и остановка из управляющего блока;
  • Внешний пуск и остановка (тип сигнала – сухой контакт);
  • Отключение системы по сигналу от пожарной сигнализации (тип сигнала – НЗ сухой контакт);
  • Подключение и защита вентилятора с термоконтактами (питание 220 В или 380 В, ток до 9 А, до 2-х вентиляторов);
  • Подключение и защита внешнего устройства управления вентилятором (питание 220 В или 380 В, ток до 9 А);
  • Подключение и защита электрического нагревателя (мощность до 60 кВт, 2 ступени);
  • Подключение и защита циркуляционного насоса без термоконтактов (питание 220 В, ток до 6 А);
  • Управление компрессорно-конденсаторным блоком;
  • Управление приводами: клапана водяного нагревателя и охладителя, заслонки на притоке/вытяжке, заслонки рециркуляции, заслонки на байпасе рекуператора;
  • Подключение датчиков температуры: приточного воздуха, воздуха в помещении или вытяжного воздуха (каскадное регулирование), наружного воздуха (компенсация установленного значения регулируемой температуры и ограничение работы охладителя), обратной воды (активная защита от замерзания водяного нагревателя в рабочем режиме и поддержание установленного значения в дежурном режиме);
  • Подключение капиллярного термостата (пассивная защита от замерзания водяного нагревателя);
  • Подключение датчиков: засорения фильтра, перепада давления на вентиляторе и на рекуператоре;
  • Защита от обмерзания рекуператора – открытие байпаса.

Дополнительные функции

  • Встроенный недельный таймер;
  • Дистанционная сигнализация работы/аварии системы;

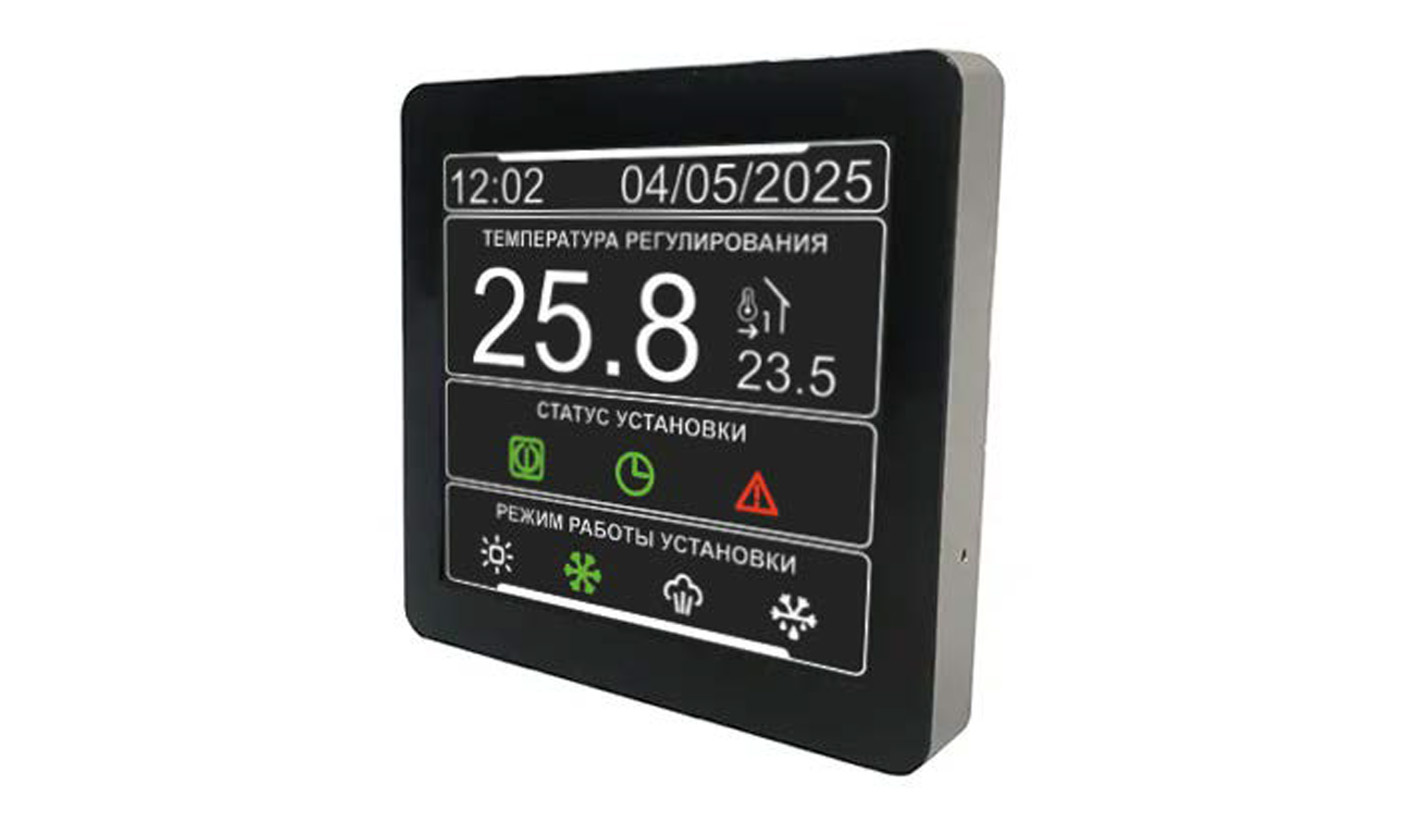

  • Подключение устройства дистанционного управления RTF;
  • Подключение утепленных заслонок КВУ (питание 220 В или 380 В, ток до 9 А, до 2-х заслонок);
  • Подключение и защита вентиляторов с термоконтактами и без них (питание 220 В или 380 В, общим током до 65 А);
  • Подключение и защита вентиляторов с термисторами (питание 220 В или 380 В, общим током до 65 А);
  • Подключение и защита внешнего устройства управления вентиляторов (питание 380 В, общим током до 65 А);
  • Подключение и защита циркуляционного насоса с термоконтактами (питание 220 В или 380 В, ток до 6 А);
  • Управление резервным двигателем или вентилятором;
  • Защита от обмерзания рекуператора – отключение приточного вентилятора;
  • Управление роторным регенератором.

Размеры

Блок управления UM VA-E/W – 408×560×153 мм (54 модуля).

Преимущества

150 базовых конфигураций, гибкий «нестандарт»

Используем 150 стандартных схем и 20 расширений для увеличения базового функционала и создания нестандартных конфигураций.

Двухфакторная защита от обмерзания

В блоках управления установками с водяным нагревателем реализована двухфакторная защита по температуре обратной воды и аварийному термостату. Защита не допускает замерзания теплоносителя и позволяет прогреть теплообменник без аварийной остановки.

Коммутационные аппараты промышленного класса

В блоках и щитах управления ВЕРТРО применяются коммутационные аппараты промышленного класса с высоким уровнем отказоустойчивости и защиты при аварии.

Российские контроллеры с прошивкой ВЕРТРО

В блоках UM VA применяются российские контроллеры с ПО ВЕРТРО. Собственная прошивка позволяет подбирать алгоритмы управления в нестандартных конфигурациях.

Параметрическое ПО и управление через телефон

В блоках UM CA и UM VA применяются контроллеры с параметрическим ПО, которое охватывает все возможные алгоритмы управления вентиляционным оборудованием. Управление и настройка — через мобильное приложение на базе Android и iOS. Передача данных — через Wi‑Fi и Bluetooth.

Контроллеры с большим количеством входов и выходов

В блоках и щитах ВЕРТРО применяются контроллеры с большим количеством входов / выходов. Это позволяет снизить количество внешних релейных схем, организовать управление исполнительных элементов через диспетчеризацию, и увеличить надежность блоков управления
