Оборудование

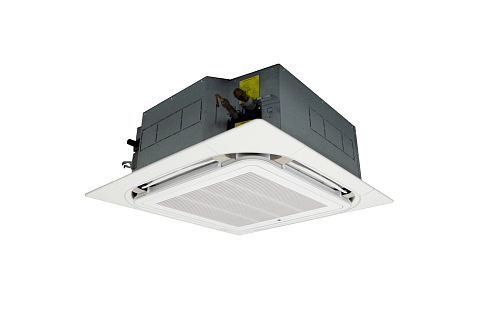

Внутренние кассетные блоки VKS предназначены для охлаждения воздуха при совместной работе с внешними компрессорно-конденсаторными блоками серии VRCM в составе систем кондиционирования VRF.

Хладагент: фреон R410А;
Тип исполнения: охлаждение; нагрев;
Номинальная холодопроизводительность: от 5,6 до 16 кВт;
Настенный пульт управления;
Встроенная дренажная помпа;
Диапазон рабочих температур окружающего воздуха: от 16°С до 35°С.

Маркировка

VKS

100

360

обозначение кассетного внутреннего блока VRF

холодопроизводительность (кВт×10)

распределение воздуха на 360 градусов

тип электродвигателя вентилятора

тип контроллера (R — дистанционный пульт; W — настенный пульт)

дренажная помпа (D — помпа есть; отсутствует — помпы нет)

Описание

Конструкция

Внутренние блоки VKS включают в себя медно-алюминиевый теплообменник с гидрофобным покрытием c дренажным поддоном оснащенным дренажной помпой, радиальный вентилятор, сервопривод жалюзи, сетчатые фильтры и встроенную автоматику. Блок подключается к ответным фланцам воздуховодов со стороны нагнетания и стороны всасывания. Внутренние блоки VKS обеспечивает распределение воздуха на 360° ниспадающей стелющейся струей. Все элементы расположены в корпусе из оцинкованной стали. Нижняя часть корпуса снабжена декоративной панелью белого цвета RAL9001.

Автоматика

В состав автоматики внутреннего блока входит встроенная автоматика, радиальный DC вентилятор с питанием 230В и комплектный настенный пульт управления. Степень защиты блока: IP 54.

Подключение

Внутренние блоки VKS имеют одноконтурное подключение фреонового контура и дренажный патрубок для отвода конденсата.

Характеристики

Параметр	VKS 56- 360DC- R-D	VKS 71- 360DC- R-D	VKS 80- 360DC- R-D	VKS 90- 360DC- R-D	VKS 100- 360DC- R-D	VKS 112- 360DC- R-D	VKS 125- 360DC- R-D	VKS 140- 360DC- R-D	VKS 160- 360DC- R-D
Электропитание, В/фаз/Гц	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50	220~240/ 1/50
Охлаждение, кВт	5,6	7,1	8	9	10	11,2	12,5	14	16
Обогрев, кВт	6,3	8	8,8	10	11	12,5	14	15	17
Потребляемая мощность, кВт	0,014- 0,023	0,018- 0,063	0,018- 0,063	0,026- 0,066	0,026- 0,066	0,026- 0,066	0,04- 0,1	0,04- 0,1	0,04- 0,1
Макс. расход воздуха, м³/ч	710/810/ 910	825/1140/ 1310	825/1140/ 1310	1000/1200/ 1500	1000/1200/ 1500	1000/1200/ 1500	1200/1400/ 1700	1200/1400/ 1700	1200/1400/ 1700
Уровень звукового давления, дБА	31~38	34~39	34~39	37~41	35~41	35~41	40~47	40~47	40~47

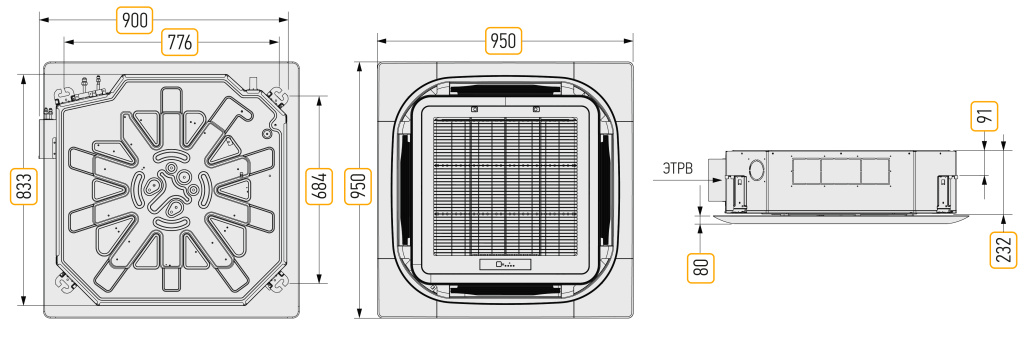

Габариты корпуса (Д×В×Ш), мм	833×232× 900	833×232× 900	833×232× 900	833×286× 900	833×286× 900	833×286× 900	833×286× 900	833×286× 900	833×286× 900
Упаковка корпуса (Д×В×Ш), мм	920×265× 985	920×265× 985	920×265× 985	920×310× 985	920×310× 985	920×310× 985	920×310× 985	920×310× 985	920×310× 985
Вес корпуса нетто/брутто, кг	22/28	22/28	22/28	27/33,5	27/33,5	27/33,5	27/33,5	27/33,5	27/33,5
Габариты панели (Д×В×Ш), мм	950×80× 950	950×80× 950	950×80× 950	950×80× 950	950×80× 950	950×80× 950	950×80× 950	950×80× 950	950×80× 950
Упаковка панели (Д×В×Ш), мм	1030×105× 1030	1030×105× 1030	1030×105× 1030	1030×105× 1030	1030×105× 1030	1030×105× 1030	1030×105× 1030	1030×105× 1030	1030×105× 1030
Вес панели нетто/брутто, кг	5,4/8	5,4/8	5,4/8	5,4/8	5,4/8	5,4/8	5,4/8	5,4/8	5,4/8
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Дроссель	EXV	EXV	EXV	EXV	EXV	EXV	EXV	EXV	EXV
Расчетное давление, МПа	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5	4,5
Жидкостная/газовая трубка, мм	⌀ 6,35/ 12,7	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88	⌀ 9,52/ 15,88
Силовой кабель (L≤20м), мм²	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5	2,5×2+2,5
Силовой кабель (20-50м), мм²	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5	4×2+2,5
Сигнальный кабель экранир.	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2	0,75×2
Дренажный патрубок, мм	⌀ 25	⌀ 25	⌀ 25	⌀ 25	⌀ 25	⌀ 25	⌀ 25	⌀ 25	⌀ 25
Рабочая температура, °C	16~35	16~35	16~35	16~35	16~35	16~35	16~35	16~35	16~35

Типоразмеры

Типоразмер	VKS 56-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	5,6 кВт
Обогрев	6,3 кВт
Потребляемая мощность	0,014-0,023 кВт
Макс. расход воздуха	710/810/910 м³/ч
Уровень звукового давления	31~38 дБА
Габариты корпуса (Д×В×Ш)	833×232×900 мм
Упаковка корпуса (Д×В×Ш)	920×265×985 мм
Вес корпуса нетто/брутто	22/28 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 6,35/12,7 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 71-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	7,1 кВт
Обогрев	8 кВт
Потребляемая мощность	0,018-0,063 кВт
Макс. расход воздуха	825/1140/1310 м³/ч
Уровень звукового давления	34~39 дБА
Габариты корпуса (Д×В×Ш)	833×232×900 мм
Упаковка корпуса (Д×В×Ш)	920×265×985 мм
Вес корпуса нетто/брутто	22/28 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 80-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	8 кВт
Обогрев	8,8 кВт
Потребляемая мощность	0,018-0,063 кВт
Макс. расход воздуха	825/1140/1310 м³/ч
Уровень звукового давления	34~39 дБА
Габариты корпуса (Д×В×Ш)	833×232×900 мм
Упаковка корпуса (Д×В×Ш)	920×265×985 мм
Вес корпуса нетто/брутто	22/28 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 90-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	9 кВт
Обогрев	10 кВт
Потребляемая мощность	0,026-0,066 кВт
Макс. расход воздуха	1000/1200/1500 м³/ч
Уровень звукового давления	37~41 дБА
Габариты корпуса (Д×В×Ш)	833×286×900 мм
Упаковка корпуса (Д×В×Ш)	920×310×985 мм
Вес корпуса нетто/брутто	27/33,5 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 100-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	10 кВт
Обогрев	11 кВт
Потребляемая мощность	0,026-0,066 кВт
Макс. расход воздуха	1000/1200/1500 м³/ч
Уровень звукового давления	35~41 дБА
Габариты корпуса (Д×В×Ш)	833×286×900 мм
Упаковка корпуса (Д×В×Ш)	920×310×985 мм
Вес корпуса нетто/брутто	27/33,5 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 112-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	11,2 кВт
Обогрев	12,5 кВт
Потребляемая мощность	0,026-0,066 кВт
Макс. расход воздуха	1000/1200/1500 м³/ч
Уровень звукового давления	35~41 дБА
Габариты корпуса (Д×В×Ш)	833×286×900 мм
Упаковка корпуса (Д×В×Ш)	920×310×985 мм
Вес корпуса нетто/брутто	27/33,5 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 125-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	12,5 кВт
Обогрев	14 кВт
Потребляемая мощность	0,04-0,1 кВт
Макс. расход воздуха	1200/1400/1700 м³/ч
Уровень звукового давления	40~47 дБА
Габариты корпуса (Д×В×Ш)	833×286×900 мм
Упаковка корпуса (Д×В×Ш)	920×310×985 мм
Вес корпуса нетто/брутто	27/33,5 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C

Типоразмер	VKS 140-360DC-R-D
Электропитание	220~240/1/50
Охлаждение	14 кВт
Обогрев	15 кВт
Потребляемая мощность	0,04-0,1 кВт
Макс. расход воздуха	1200/1400/1700 м³/ч
Уровень звукового давления	40~47 дБА
Габариты корпуса (Д×В×Ш)	833×286×900 мм
Упаковка корпуса (Д×В×Ш)	920×310×985 мм
Вес корпуса нетто/брутто	27/33,5 кг
Габариты панели (Д×В×Ш)	950×80×950 мм
Упаковка панели (Д×В×Ш)	1030×105×1030 мм
Вес панели нетто/брутто	5,4/8 кг
Хладагент	R410A
Дроссель	EXV
Расчетное давление	4,5 МПа
Жидкостная/газовая трубка	⌀ 9,52/15,88 мм
Силовой кабель (L≤20м)	2,5×2+2,5 мм²
Силовой кабель (20-50м)	4×2+2,5 мм²
Сигнальный кабель экранир.	0,75×2
Дренажный патрубок	⌀ 25 мм
Рабочая температура	16~35 °C
