Осевой вентилятор подпора

VLDA

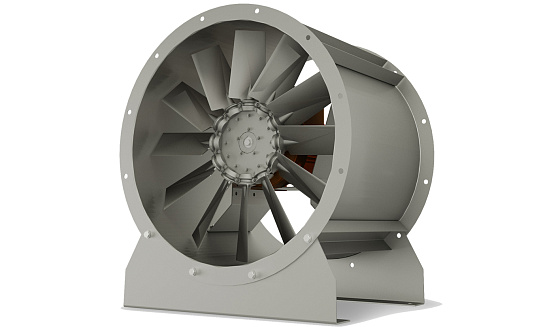

Осевые вентиляторы подпора VLDA применяются в общеобменных системах и системах подпора противодымной защиты систем вентиляции жилых, промышленных и общественных зданий.

11 типоразмеров с расходом воздуха от 2500 до 110 000 м³/ч.
Статическое давление до 1400 Па.
Перемещение газовоздушной смеси с температурой от -40 до +60°С.
Вентиляторы пригодны для работы как с короткой сетью воздуховодов, так и без нее.
Облегченное рабочее колесо с полиамидными лопатками с заданным углом поворота установлено непосредственно на валу трехфазного асинхронного электродвигателя.
Единая конструкция фланцев и корпуса с установленной внутри подмоторной плитой без использования сварки.
Все корпусные и опорные элементы вентилятора из оцинкованной стали марки 08ПС.
Монтаж вентиляторов возможен в горизонтальном и вертикальном положении оси. При горизонтальном исполнении комплектуются опорами. Климатическое исполнение У1 по ГОСТ 15150.
Группа механического исполнения М3.

Маркировка

Характеристики

Габариты и масса

Документация

Дополнительно

Вопросы

Маркировка

VLDA

обозначение осевого вентилятора

диаметр рабочего колеса, см

мощность электродвигателя, кВт

номинальные обороты электродвигателя в минуту (х100), об/мин

тип специсполнения (KR – коррозионностойкий, AC – кислотостойкий)

Характеристики

Наименование	Обороты фактические, об/мин	Напряжение питания двигателя, В	Номинальная мощность, кВт
VLDA 40-1,1×30	2800	380	1,1
VLDA 40-1,5×30	2880	380	1,5
VLDA 40-2,2×30	2860	380	2,2
VLDA 45-2,2×30	2860	380	2,2
VLDA 45-3×30	2860	380	3
VLDA 50-1,5×30	2880	380	1,5
VLDA 50-2,2×30	2860	380	2,2
VLDA 50-3×30	2860	380	3
VLDA 50-4×30	2850	380	4
VLDA 56-3×30	2860	380	3
VLDA 56-4×30	2850	380	4
VLDA 56-5,5×30	2900	380	5,5
VLDA 63-4×30	2850	380	4
VLDA 63-5,5×30	2850	380	5,5
VLDA 63-7,5×30	2900	380	7,5
VLDA 63-11×30	2910	380	11
VLDA 71-5,5×30	2850	380	5,5
VLDA 71-7,5×30	2900	380	7,5
VLDA 71-11×30	2910	380	11
VLDA 71-15×30	2920	380	15
VLDA 80-4×15	1410	380	4
VLDA 80-5,5×15	1430	380	5,5
VLDA 80-7,5×15	1440	380	7,5
VLDA 80-11×15	1450	380	11
VLDA 80-11×30	2910	380	11
VLDA 80-15×30	2920	380	15
VLDA 80-18,5×30	2920	380	18,5
VLDA 80-22×30	2930	380	22
VLDA 90-5,5×15	1430	380	5,5
VLDA 90-7,5×15	1440	380	7,5
VLDA 90-11×15	1450	380	11
VLDA 90-15×15	1460	380	15
VLDA 100-4×15	1410	380	4
VLDA 100-7,5×15	1440	380	7,5
VLDA 100-11×15	1450	380	11
VLDA 100-15×15	1460	380	15
VLDA 112-15×15	1460	380	15
VLDA 112-18,5×15	1460	380	18,5
VLDA 112-22×15	1460	380	22
VLDA 125-7,5×10	950	380	7,5
VLDA 125-11×10	970	380	11
VLDA 125-15×10	970	380	15
VLDA 125-22×15	1460	380	22
VLDA 125-30×15	1460	380	30
VLDA 125-37×15	1460	380	37
VLDA 125-45×15	1460	380	45

Габариты и масса

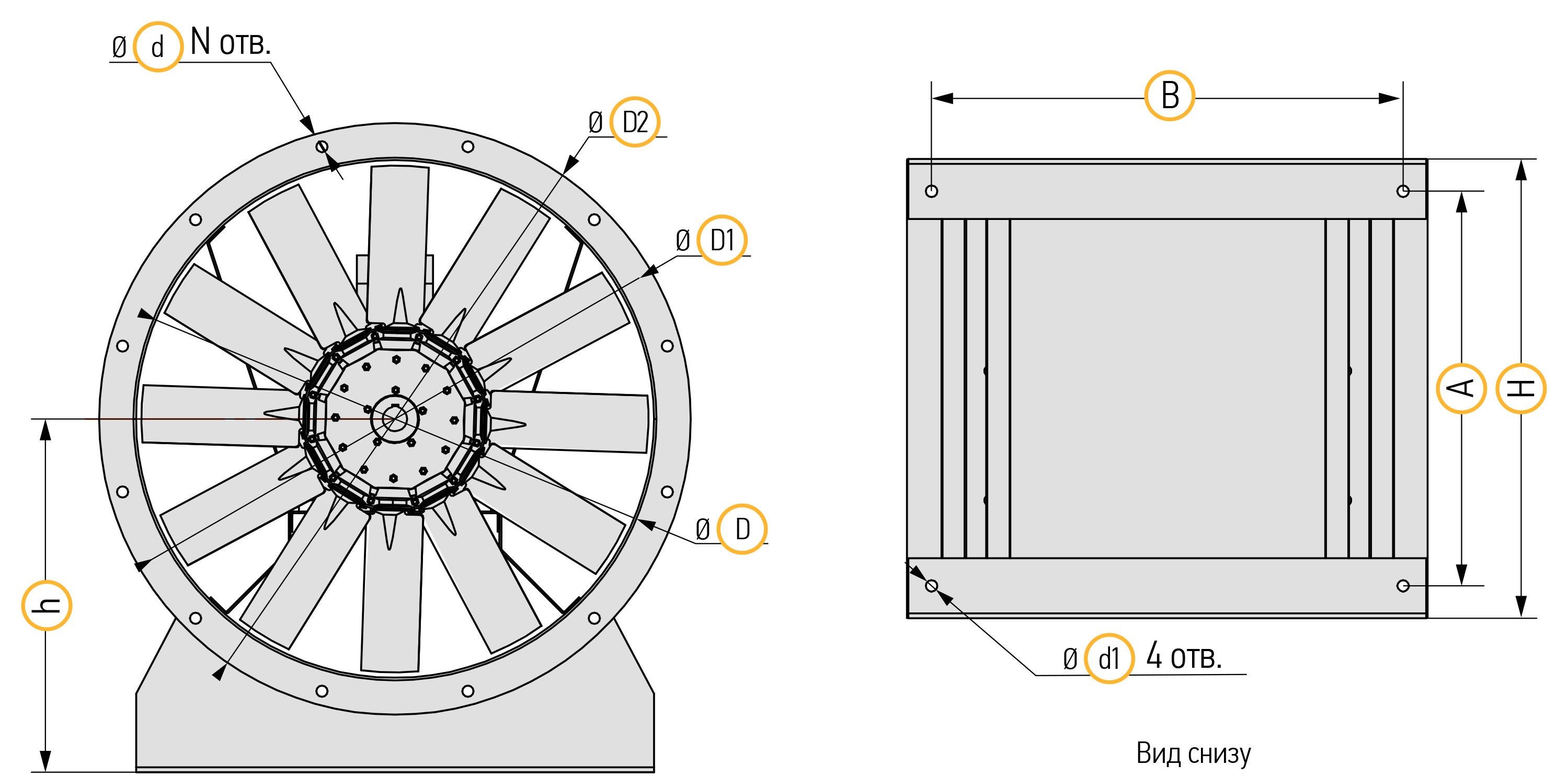

Обозначение	D, мм	D1, мм	D2, мм	Н, мм	h, мм	A, мм	B, мм	d1, мм	d, мм	N, шт	Масса, кг
VLDA 40-1,1×30	400	450	480	450	285	377	350	12,5	10	8	27
VLDA 40-1,5×30	400	450	480	450	285	377	350	12,5	10	8	29
VLDA 40-2,2×30	400	450	480	450	285	377	350	12,5	10	8	31
VLDA 45-2,2×30	450	500	530	500	312	427	400	12,5	10	8	36
VLDA 45-3×30	450	500	530	500	312	427	400	12,5	10	8	38
VLDA 50-1,5×30	500	550	580	500	350	427	450	12,5	12	12	36
VLDA 50-2,2×30	500	550	580	500	350	427	450	12,5	12	12	38
VLDA 50-3×30	500	550	580	500	350	427	450	12,5	12	12	40
VLDA 50-4×30	500	550	580	500	350	427	450	12,5	12	12	45
VLDA 56-3×30	560	610	640	500	382	427	510	12,5	12	12	46
VLDA 56-4×30	560	610	640	500	382	427	510	12,5	12	12	51
VLDA 56-5,5×30	560	610	640	500	382	427	510	12,5	12	12	60
VLDA 63-4×30	622	680	710	500	420	427	580	12,5	12	16	54
VLDA 63-5,5×30	622	680	710	500	420	427	580	12,5	12	16	63
VLDA 63-7,5×30	622	680	710	620	420	547	580	12,5	12	16	91
VLDA 63-11×30	622	680	710	620	420	547	580	12,5	12	16	118
VLDA 71-5,5×30	710	760	790	500	480	420	650	14	12	16	70
VLDA 71-7,5×30	710	760	790	620	480	540	650	14	12	16	96
VLDA 71-11×30	710	760	790	620	480	540	650	14	12	16	123
VLDA 71-15×30	710	760	790	800	480	720	650	14	12	16	166
VLDA 80-4×15	800	850	900	500	500	410	730	14	12	16	83
VLDA 80-5,5×15	800	850	900	620	500	530	730	14	12	16	90
VLDA 80-7,5×15	800	850	900	620	500	530	730	14	12	16	112
VLDA 80-11×15	800	850	900	620	500	530	730	14	12	16	148
VLDA 80-11×30	800	850	900	620	500	530	730	14	12	16	139
VLDA 80-15×30	800	850	900	800	500	710	730	14	12	16	184
VLDA 80-18,5×30	800	850	900	800	500	710	730	14	12	16	193
VLDA 80-22×30	800	850	900	800	500	710	730	14	12	16	215
VLDA 90-5,5×15	900	950	1000	620	550	530	830	16	14	16	110
VLDA 90-7,5×15	900	950	1000	620	550	530	830	16	14	16	146
VLDA 90-11×15	900	950	1000	620	550	530	830	16	14	16	158
VLDA 90-15×15	900	950	1000	800	550	710	830	16	14	16	203
VLDA 100-4×15	1000	1050	1100	500	600	410	930	16	14	16	113
VLDA 100-7,5×15	1000	1050	1100	620	600	530	930	16	14	16	164
VLDA 100-11×15	1000	1050	1100	620	600	530	930	16	14	16	176
VLDA 100-15×15	1000	1050	1100	800	600	710	930	16	14	16	224
VLDA 112-15×15	1120	1170	1220	800	650	688	960	16	14	24	234
VLDA 112-18,5×15	1120	1170	1220	800	650	688	960	16	14	24	254
VLDA 112-22×15	1120	1170	1220	800	650	688	960	16	14	24	272
VLDA 125-7,5×10	1250	1300	1350	620	700	508	960	16	14	24	200
VLDA 125-11×10	1250	1300	1350	800	700	688	960	16	14	24	255
VLDA 125-15×10	1250	1300	1350	800	700	688	960	16	14	24	277
VLDA 125-22×15	1250	1300	1350	800	700	688	960	16	14	24	287
VLDA 125-30×15	1250	1300	1350	800	700	688	960	16	14	24	320
VLDA 125-37×15	1250	1300	1350	940	700	828	960	16	14	24	384
VLDA 125-45×15	1250	1300	1350	940	700	828	960	16	14	24	414

Документация

Скачать все

Паспорт VLDA

7.75 МБ, PDF

Декларация VLDA, VLDK

1.09 МБ, PDF

Отказное VLDA, VLDK

0.7 МБ, PDF

Дополнительно

Вставки гибкие круглые GHVK

Подробнее

Козырек защитный ZKV

Подробнее

Противопожарный клапан KZO-2

Подробнее

Клапан дымоудаления KZO-2D

Подробнее

Противопожарный клапан KZO-2K

Подробнее

Щит управления вентиляторами ДУ и подпора с F300 UM-DU-V

Подробнее

Вопросы и ответы

Для большинства трёхфазных асинхронных электродвигателей вентиляторов вентсистем предусмотрена возможность питания 220/380 В при использовании частотного преобразователя (ПЧ) в качестве источника питания. Конкретная схема («звезда» или «треугольник») в качестве рабочей выбирается исходя из параметров рабочего напряжения на «выходе» ПЧ. Соединение в схемы «звезда»/«треугольник» для электродвигателей «обычного» исполнения осуществляется перемычками в клеммной коробке (расположение перемычек приведено графически на крышке клеммной коробки для соответствующего напряжения питания); для электродвигателей, совмещённых с рабочим колесом (мотор-колёс) с шестью выводами проводников электрических обмоток в дополнительную клеммную коробку, информация приведена на крышке клеммной коробки с указанием по расположению перемычек между клеммами, а также на шильдике самого мотор-колеса с расшифровкой цветового значения проводников и их соединения в требуемую из двух вариантов схему для соответствующего напряжения питания.
