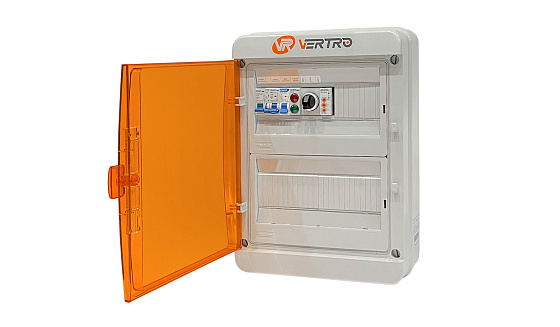

Щит управления вентилятором

UM-V

Блоки управления UM-V используются для управления вентиляторами VK, VL, VP, VS, а также вентиляторными секциями центральных кондиционеров серий AVM, AVMD, AVL, AVLD.

Корпус щитов UM-V1.2 – UM-V30 выполнен из термостойкого пластика и оснащен пластиковой прозрачной крышкой (UM-V22, UM-V30 – непрозрачной пластиковой крышкой);
Степень защиты корпуса при закрытой крышке – IP65, при открытой – IP40;
Корпус и крышка щитов UM-V37 и UM-V45 выполнены из оцинкованной стали толщиной 1,5 мм.

Описание

Документация

Дополнительно

Вопросы

Описание

Тип исполнения

UM V1.2 TK1 – щит управления однофазным вентилятором с термоконтактами (мощность до 1,2 кВт, рабочий ток до 6,5 А);
UM V5 TK3 – щит управления трехфазным вентилятором с термоконтактами (мощность до 5 кВт, рабочий ток до 8,5 А);
UM V7.5 (11, 15, 18.5, 22, 30, 37, 45) – TK3 PPD – щит управления трехфазным вентилятором с термоконтактами и питанием двигателя 380/660В (мощность до 7.5, 11, 15, 18.5, 22, 30, 37, 45 кВт соответственно). Щит снабжен устройством плавного пуска PPD.

Функции

Подключение и защита вентилятора;
Подключение датчика перепада давления на вентиляторе;
Управление приводом воздушной заслонки (питание 220 В, с возвратной пружиной / без возвратной пружины);
Ручной пуск и остановка;
Внешний пуск и остановка (тип сигнала – сухой контакт);
Местная индикация «работа / авария»;
Внешняя индикация «работа / авария» (тип сигнала – сухой контакт);
Остановка по сигналу от пожарной сигнализации (тип сигнала – НЗ сухой контакт);
Возможность подключения к системе диспетчеризации по протоколам связи отсутствует;
Возможно добавление функционала по запросу.

Размеры

Типоразмер	Размеры (Ш×В×Г), мм
UM‑V1.2‑TK1	300×410×153
UM‑V5‑TK3	300×410×153
UM‑V7,5‑TK3‑PPD	300×560×153
UM‑V11‑TK3‑PPD	300×560×153
UM‑V15‑TK3‑PPD	300×560×153
UM‑V18,5‑TK3‑PPD	300×560×153
UM‑V22‑TK3‑PPD	300×600×215
UM‑V30‑TK3‑PPD	300×600×215
UM‑V37‑TK3‑PPD	500×700×250
UM‑V45‑TK3‑PPD	500×700×250
