Вентилятор радиальный VPD

Вентилятор радиальный

VPD

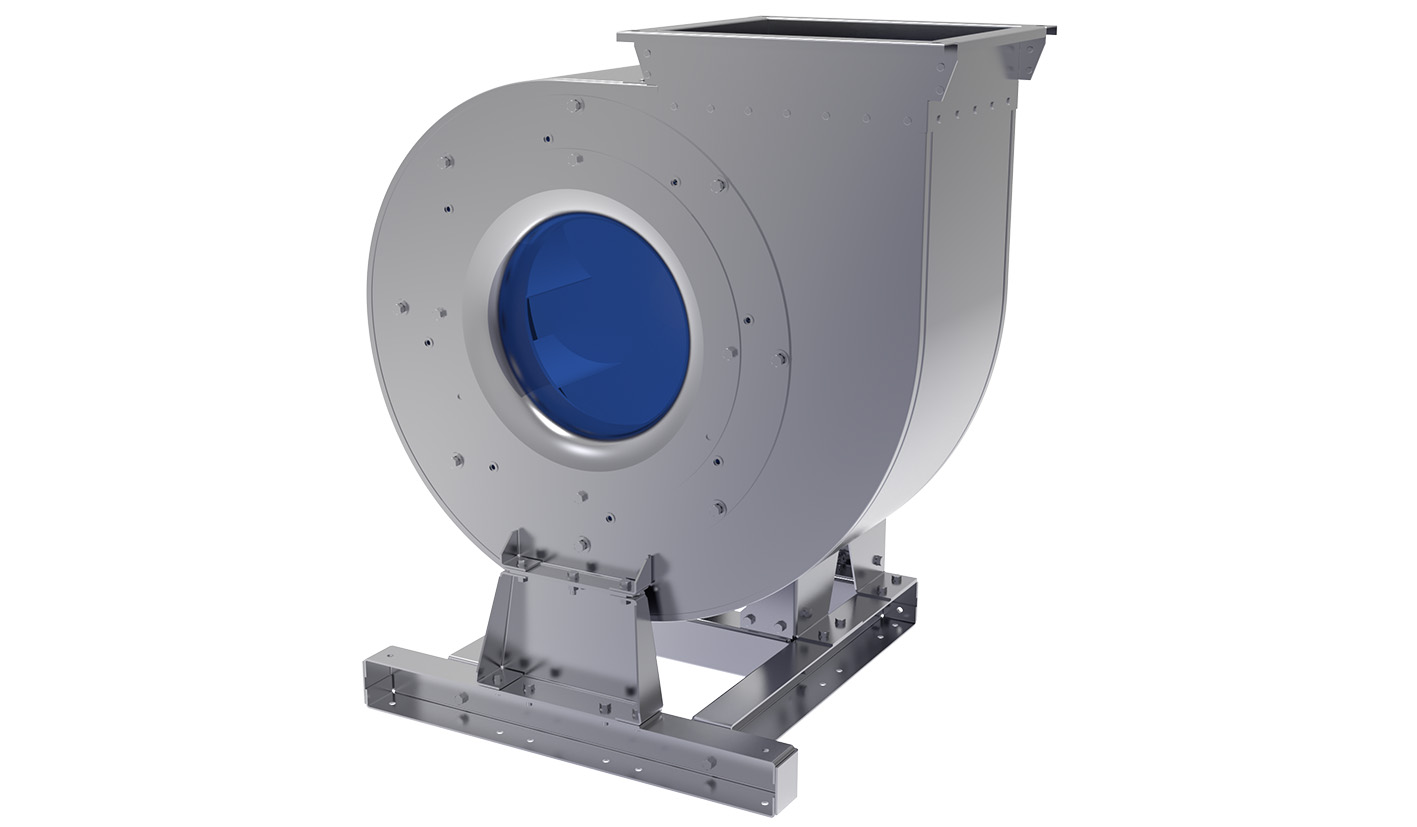

Вентилятор радиальный VPD

Общеобменные радиальные вентиляторы одностороннего всасывания VPD предназначены для перемещения газовых сред в системах приточно-вытяжной вентиляции.

11 типоразмеров с расходом воздуха от 200 до 68 000 м³/ч;
Статическое давление до 2100 Па;
Силовая рама корпуса, обеспечивающая высокую прочность и жесткость вентилятора;
Высокая надежность конструкции: соединение всех элементов без использования электродуговой сварки – отсутствие изломов сварных швов в результате вибраций, температурных перепадов и т. д.;
Возможность присоединения на входе круглого воздуховода.

Маркировка

Характеристики

Типоразмеры

Углы поворота

Документация

Дополнительно

Маркировка

VPD

1

35

2

0.25

3

15

4

R

5

45

6

EX

7

C

8

AC

9

T

10

1

обозначение радиального вентилятора

2

диаметр рабочего колеса, см

3

мощность электродвигателя, кВт

4

число оборотов двигателя, уменьшенное в 100 раз, об/мин

5

направление вращения рабочего колеса (L – левое, R – правое)

6

угол установки корпуса

7

тип исполнения (EX – взрывозащищенный)

8

маркировка взрывозащиты в зависимости от подгруппы газов (B – IIB, С – IIC)

9

тип специсполнения (KR – коррозионностойкий, AC – кислотостойкий, HT - теплостойкий)

10

тип климатического исполнения (У, УХЛ, Т)

Характеристики

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-25-0,75x15	0,75	1350	1620	1203		54,6
VPD-25-0,75x30	0,75	2740	3288	2443		47,1
VPD-28-0,75x15	0,75	1350	1620	1691		57,3
VPD-28-0,75x30	0,75	2740	3288	2860		49,8
VPD-28-1,1x30	1,1	2760	3312	3432	+	50,7
VPD-31-0,75x15	0,75	1350	1620	2295		61,9
VPD-31-0,75x30	0,75	2740	3288	3519	+	54,4
VPD-31-1,1x30	1,1	2760	3312	3910		55,3
VPD-31-1,5x30	1,5	2790	3348	4535	+	58,4
VPD-35-0,75x15	0,75	1350	1620	3302		68,3
VPD-35-1,1x30	1,1	2760	3312	5156	+	61,5
VPD-35-2,2x30	2,2	2810	3372	5729		67
VPD-35-3x30	3	2820	3384	6645	+	71,2
VPD-40-0,75x15	0,75	1350	1620	4930		80,4
VPD-40-2,2x30	2,2	2810	3372	7779	+	79,8
VPD-40-4x30	4	2840	3408	8643		90,6
VPD-40-5,5x30	5,5	2850	3420	10026	+	96,7
VPD-45-1,5x15	1,5	1380	1656	7176		93
VPD-45-4x30	4	2840	3408	10658	+	106,3
VPD-45-7,5x30	7,5	2860	3432	12393		120,3
VPD-45-11x30	11	2880	3456	14376	+	142,5
VPD-50-0,75x10	0,75	910	1092	6491		102,7
VPD-50-1,1x15	1,1	1370	1644	7382	+	103,1
VPD-50-1,5x15	1,5	1380	1656	8203		105,2
VPD-50-2,2x15	2,2	1390	1668	9515	+	109,7
VPD-56-1,1x10	1,1	910	1092	8758		124
VPD-56-1,5x15	1,5	1380	1656	9420	+	122,3
VPD-56-3x15	3	1410	1692	11775		132,1
VPD-56-4x15	4	1410	1692	13659	+	139
VPD-63-2,2x10	2,2	920	1104	13127		165,4
VPD-63-3x15	3	1410	1692	15410	+	161,1
VPD-63-5,5x15	5,5	1440	1728	17112		176,4
VPD-63-7,5x15	7,5	1440	1728	19862	+	192,7
VPD-71-3x7,5	1,5	690	828	12918		286,9
VPD-71-4x10	4	930	1116	19402		286,7
VPD-71-5,5x15	4	1410	1692	22057	+	286,3
VPD-71-7,5x15	7,5	1440	1728	24508		302,3
VPD-71-15x15	15	1450	1740	28430	+	346,6
VPD-80-2,2x7,5	2,2	690	828	18479		339,6
VPD-80-7,5x10	7,5	950	1140	28048		376,4
VPD-80-7,5x15	7,5	1440	1728	28243	+	364,3
VPD-80-15x15	15	1450	1740	35303		411,3
VPD-90-5,5x7,5	5,5	700	840	27456		431,2
VPD-90-15x10	15	950	1140	39936		487,3
VPD-90-15x15	15	1450	1740	40213	+	468,7
VPD-90-30x15	30	1450	1740	50266		523,7
VPD-100-7,5x10	7,5	950	1140	45651	+	529,7
VPD-100-11x7,5	11	720	864	41086		577,8
VPD-100-22x10	22	960	1152	54781		700,3
VPD-112-15x7,5	15	720	864	56761		803,5
VPD-112-15x10	15	960	1152	57723	+	776,8
VPD-112-30x10	30	960	1152	67985		942,5

* при использовании с частотным преобразователем

Типоразмеры

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Масса, кг
VPD-25-0,75x15	0,75	1350	1620	1203	54,6
VPD-25-0,75x30	0,75	2740	3288	2443	47,1

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-28-0,75x15	0,75	1350	1620	1691		57,3
VPD-28-0,75x30	0,75	2740	3288	2860		49,8
VPD-28-1,1x30	1,1	2760	3312	3432	+	50,7

* при использовании с частотным преобразователем

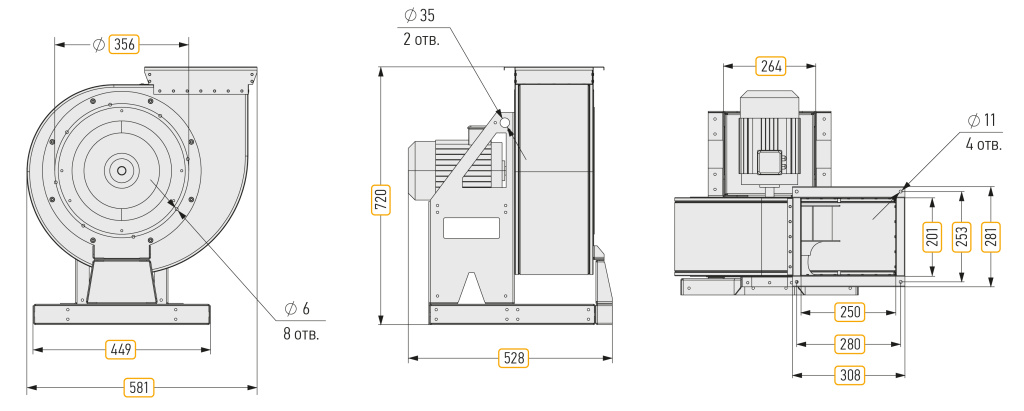

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-31-0,75x15	0,75	1350	1620	2295		61,9
VPD-31-0,75x30	0,75	2740	3288	3519	+	54,4
VPD-31-1,1x30	1,1	2760	3312	3910		55,3
VPD-31-1,5x30	1,5	2790	3348	4535	+	58,4

* при использовании с частотным преобразователем

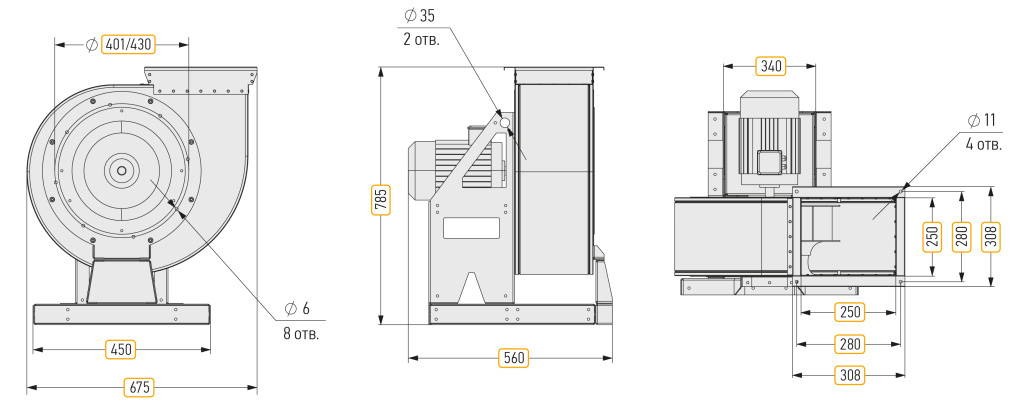

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-35-0,75x15	0,75	1350	1620	3302		68,3
VPD-35-1,1x30	1,1	2760	3312	5156	+	61,5
VPD-35-2,2x30	2,2	2810	3372	5729		67
VPD-35-3x30	3	2820	3384	6645	+	71,2

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-40-0,75x15	0,75	1350	1620	4930		80,4
VPD-40-2,2x30	2,2	2810	3372	7779	+	79,8
VPD-40-4x30	4	2840	3408	8643		90,6
VPD-40-5,5x30	5,5	2850	3420	10026	+	96,7

* при использовании с частотным преобразователем

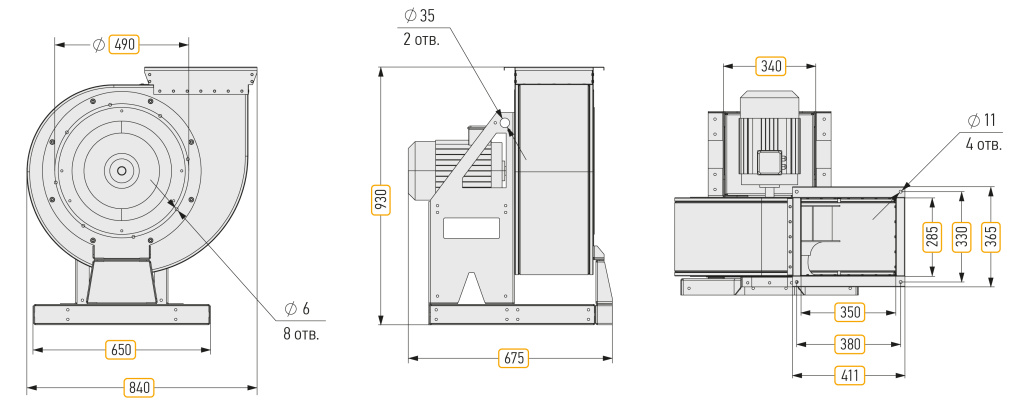

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-45-1,5x15	1,5	1380	1656	7176		93
VPD-45-4x30	4	2840	3408	10658	+	106,3
VPD-45-7,5x30	7,5	2860	3432	12393		120,3
VPD-45-11x30	11	2880	3456	14376	+	142,5

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-50-0,75x10	0,75	910	1092	6491		102,7
VPD-50-1,1x15	1,1	1370	1644	7382	+	103,1
VPD-50-1,5x15	1,5	1380	1656	8203		105,2
VPD-50-2,2x15	2,2	1390	1668	9515	+	109,7

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-56-1,1x10	1,1	910	1092	8758		124
VPD-56-1,5x15	1,5	1380	1656	9420	+	122,3
VPD-56-3x15	3	1410	1692	11775		132,1
VPD-56-4x15	4	1410	1692	13659	+	139

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-63-2,2x10	2,2	920	1104	13127		165,4
VPD-63-3x15	3	1410	1692	15410	+	161,1
VPD-63-5,5x15	5,5	1440	1728	17112		176,4
VPD-63-7,5x15	7,5	1440	1728	19862	+	192,7

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-71-3x7,5	1,5	690	828	12918		286,9
VPD-71-4x10	4	930	1116	19402		286,7
VPD-71-5,5x15	4	1410	1692	22057	+	286,3
VPD-71-7,5x15	7,5	1440	1728	24508		302,3
VPD-71-15x15	15	1450	1740	28430	+	346,6

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-80-2,2x7,5	2,2	690	828	18479		339,6
VPD-80-7,5x10	7,5	950	1140	28048		376,4
VPD-80-7,5x15	7,5	1440	1728	28243	+	364,3
VPD-80-15x15	15	1450	1740	35303		411,3

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-90-5,5x7,5	5,5	700	840	27456		431,2
VPD-90-15x10	15	950	1140	39936		487,3
VPD-90-15x15	15	1450	1740	40213	+	468,7
VPD-90-30x15	30	1450	1740	50266		523,7

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-100-7,5x10	7,5	950	1140	45651	+	529,7
VPD-100-11x7,5	11	720	864	41086		577,8
VPD-100-22x10	22	960	1152	54781		700,3

* при использовании с частотным преобразователем

Типоразмер	Мощность, кВт	Ном. частота оборотов, об/мин	Макс. частота оборотов, об/мин*	Макс. расход воздуха, м³/ч	Использование только с ЧП	Масса, кг
VPD-112-15x7,5	15	720	864	56761		803,5
VPD-112-15x10	15	960	1152	57723	+	776,8
VPD-112-30x10	30	960	1152	67985		942,5

* при использовании с частотным преобразователем

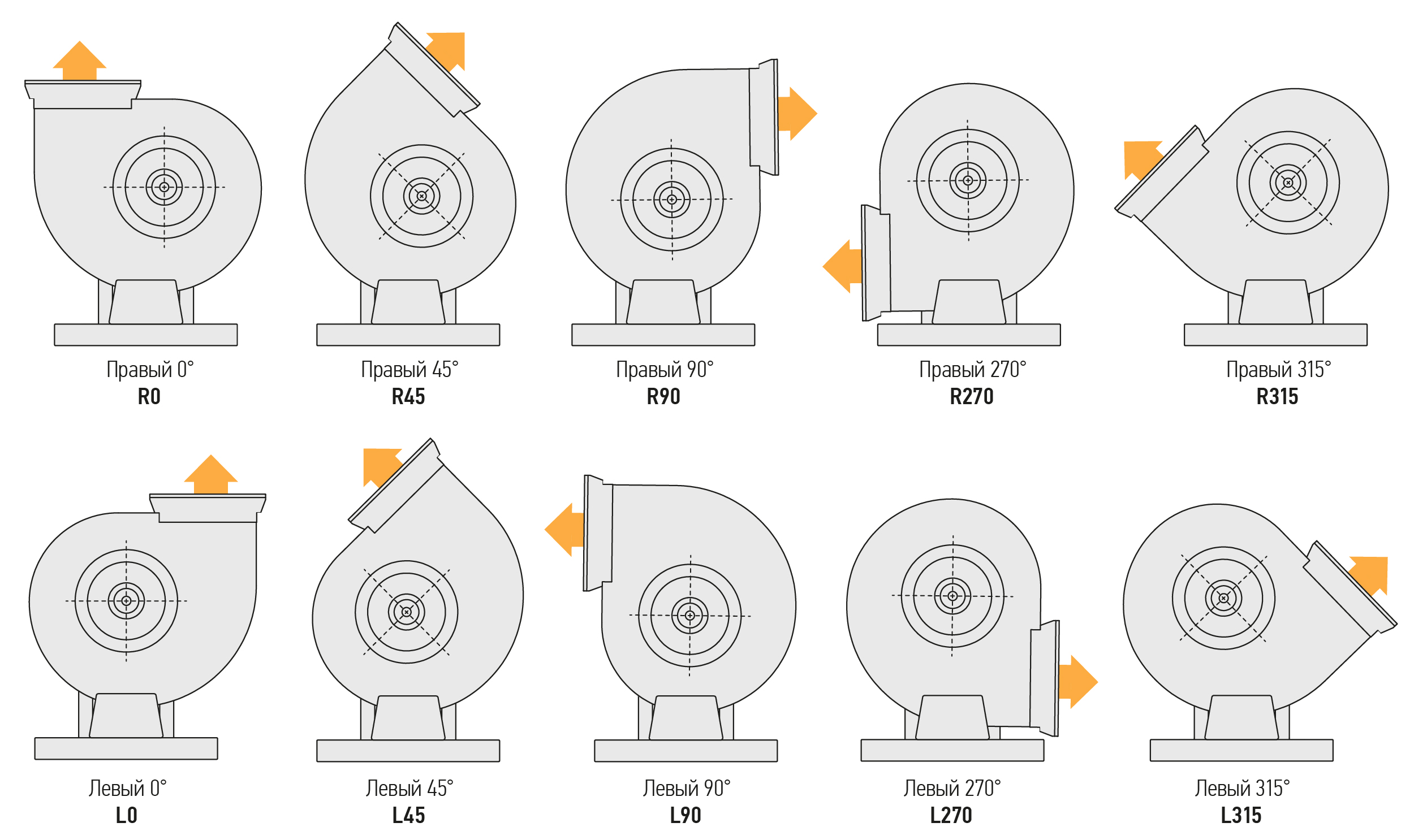

Углы поворота

Углы поворота корпуса VPD

Документация

Скачать все

Паспорт VPD

20.23 МБ, PDF

Декларация VPD DU, VSDV DU

Декларация VPD, VSDV

Сертификат сейсмостойкость VPD, VSDV

Дополнительно

Вставка гибкая круглая GVTC

Подробнее

Вставка гибкая прямоугольная GVTR

Подробнее

Клапан защитный PRT

Подробнее

Виброопоры RVI

Подробнее

Кожух двигателя DTK

Подробнее

Щит управления вентилятором UM-V

Подробнее

Щит управления вентилятором UM-V-R

Подробнее

Регулятор оборотов частотный GS-51

Подробнее

Вопросы и ответы

Существует два вида термоконтактов — вынесенные и встроенные. В первом случае выводы термоконтактов необходимо подключать к управляющему устройству (частотному преобразователю, щиту или блоку управления либо иному устройству), которое остановит работу вентилятора при достижении на двигателе определённой температуры; если не подключить их к управляющему устройству, данная система защиты не будет работать, поэтому их подключение является обязательным условием гарантийного обслуживания. Встроенные термоконтакты работают без внешнего управляющего устройства: при достижении определённой температуры на обмотках цепь питания разрывается, и вентилятор останавливается. Что касается термоконтактов на наших вентиляторах — всё зависит от того, какой конкретно вентилятор вас интересует. В основном такая информация содержится в паспортах и инструкциях по монтажу, но обычно на всех вентиляторах, кроме серии VK, применяются вынесенные термоконтакты с типом сигнала «Сухой контакт». На вентиляторах VK — встроенные термоконтакты.

Для большинства трёхфазных асинхронных электродвигателей вентиляторов вентсистем предусмотрена возможность питания 220/380 В при использовании частотного преобразователя (ПЧ) в качестве источника питания. Конкретная схема («звезда» или «треугольник») в качестве рабочей выбирается исходя из параметров рабочего напряжения на «выходе» ПЧ. Соединение в схемы «звезда»/«треугольник» для электродвигателей «обычного» исполнения осуществляется перемычками в клеммной коробке (расположение перемычек приведено графически на крышке клеммной коробки для соответствующего напряжения питания); для электродвигателей, совмещённых с рабочим колесом (мотор-колёс) с шестью выводами проводников электрических обмоток в дополнительную клеммную коробку, информация приведена на крышке клеммной коробки с указанием по расположению перемычек между клеммами, а также на шильдике самого мотор-колеса с расшифровкой цветового значения проводников и их соединения в требуемую из двух вариантов схему для соответствующего напряжения питания.
