Чиллер с воздушным охлаждением конденсатора

TBA
Чиллер с воздушным охлаждением конденсатора TBA

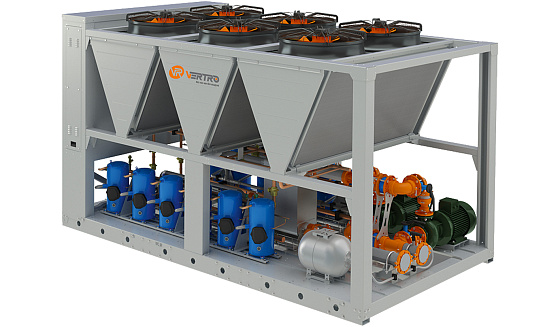

Моноблочные чиллеры TBA предназначены для подготовки жидкого хладоносителя, подаваемого в секцию водяного охладителя центрального кондиционера.

  • Хладагент: фреон R410A;
  • Тип исполнения: только охлаждение;
  • Холодопроизводительность: от 258 до 1002 кВт;
  • Диапазон рабочих температур окружающего воздуха: от +20 до +43 °С (стандартное исполнение), от +5 до +43 °С (при установке опции PR);
  • Коэффициент энергоэффективности: EER 3,2;
  • Допустимое содержание гликоля в смеси хладоносителя: до 40% (для исполнений со встроенным насосом).

Маркировка

TBA
1
1100
2
2
3
A
4
PR
5
1
обозначение чиллера с возд. охлаждением
2
типоразмер
3
кол-во встроенных насосов
4
характеристика насоса (A/B/C)
5
опция

Описание

Компрессоры и контур

Используются спиральные трехфазные компрессоры со встроенной защитой от перегрузки и подогревом картера. Пластинчатый медно-паяный испаритель из нержавеющей стали (два независимых холодильных контура на стороне хладагента и один на стороне воды).

Теплообменники

Высокоэффективные алюминиевые микроканальные конденсаторы позволили снизить габариты и вес чиллеров, а также минимизировать заправку хладагентом.

Низкий уровень шума:

Применение малошумных осевых вентиляторов с непосредственным приводом от трехфазного электродвигателя с внешним ротором (укомплектованы защитными решетками) и спиральных компрессоров обеспечивает низкий уровень шума и вибрации.

Надежность корпуса

Несущая рама из оцинкованной стали с порошковым полиэфирным покрытием. Высокая стойкость корпуса к внешним атмосферным воздействиям, эстетичный внешний вид и удобный доступ к внутренним компонентам.

Гидравлика

Большое количество ступеней регулирования холодопроизводительности позволяет отказаться от применения внешних аккумулирующих емкостей. В моделях со встроенной насосной станцией предусмотрен мембранный бак. Используются надежные быстросъемные герметичные соединения гидравлического контура.

Энергоэффективность:

Высокий холодильный коэффициент и минимальное энергопотребление при частичных нагрузках.

Умное управление

Специально разработанный алгоритм управления обеспечивает стабильную работу компонентов во всех режимах эксплуатации и равномерную наработку компрессоров и насосов. Тестирование всех параметров работы производится на уникальном высокоточном заводском стенде.

Встроенные насосные станции

Большой выбор встроенных насосов с разными напорными характеристиками позволяет оптимально подобрать модификацию гидромодуля под необходимые параметры сети и полностью отказаться от внешней насосной станции. Насосы могут быть одиночными или сдвоенными (с функцией ротации по наработке моточасов). При недостаточной производительности встроенных насосов чиллер может поставляться комплектно с выносным гидромодулем.

Блок управления и опции

В состав блока управления входят: главный выключатель с устройством блокировки дверей; автоматические выключатели для всех компрессоров и цепей управления; свободно-программируемый контроллер со встроенным дисплеем.
Контроллер обеспечивает индикацию всех параметров: заданной и фактической температуры теплоносителя, реального времени, процента нагрузки, отображение состояния чиллера (работа / авария / блокировка). Предусмотрено подключение к системе диспетчеризации зданий по протоколам EC, LW или MB.
Дополнительная опция: комплектация выносной панелью управления с возможностью дистанционного изменения параметров и режимов работы, а также полным доступом ко всем меню контроллера.

Исполнения

  • Без насосов;
  • Один встроенный низконапорный циркуляционный насос;
  • Один встроенный средненапорный циркуляционный насос;
  • Один встроенный высоконапорный циркуляционный насос;
  • Два встроенных низконапорных циркуляционных насоса (ротация по наработке);
  • Два встроенных средненапорных циркуляционных насоса (ротация по наработке);
  • Два встроенных высоконапорных циркуляционных насоса (ротация по наработке).

Характеристики

Параметр TBA 270 TBA 310 TBA 370 TBA 430 TBA 470 TBA 500 TBA 550 TBA 590 TBA 650 TBA 740 TBA 810 TBA 900 TBA 980 TBA 1100
Холодопроизводительность, кВт* 258,7 280,3 371,7 383,9 417,9 473,3 480,2 512,7 559 693,3 701,9 806,3 881,3 1002
Электропитание, В/Гц/фаз 400/50/3+PE
Полная мощность без насосов*, кВт 84 94 118 118 137 158 160 157 186 240 228 278 296 355
Макс. рабочий ток без насосов, А 208 312 377 377 464 490 490 500 617 726 770 912 701 827
Макс. пусковой ток без насосов, А 337 523 525 525 675 638 638 649 828 875 981 1123 948 1074
Максимальный рабочий ток с насосами А, А 218 322 387 387 478 504 504 514 631 746 790 932 728 854
Макс. рабочий ток с насосами В, А 222 326 391 391 485 510 510 521 650 753 803 945 734 866
Макс. рабочий ток с насосами С***, А 228 332 397 397 491 517 517 527 644 759 810 952 753 879
Уровень звукового давления***, дБА 74,3 78,2 81,1 81,4 81,3 82,3 82,3 82,5 82,6 83,9 83,6 84,1 87,7 88,4
Кол-во компрессоров, шт. 6 4 6 6 6 8 8 8 8 12 10 12 10 12
Кол-во холодильных контуров, шт. 2
Кол-во ступеней холодопр-ти, шт. 5 4 5 5 5 7 7 7 7 11 9 11 9 11
Кол-во вентиляторов, шт. 4 4 6 6 6 6 6 8 8 8 10 10 12 12
Расход воздуха, м³/с 25,6 25,6 38,3 38,3 38,3 38,3 38,3 51,1 51,1 51,1 63,9 63,9 76,7 76,7
Расход воды*, л/с 12,32 13,33 17,66 18,3 19,9 22,47 22,9 24,4 26,54 32,96 33,38 38,41 41,94 47,62
Потеря давления в теплообменнике и трубах*, кПа 36 33 69 37 56 63 45 49 59 90 40 52 43 59
Полный напор насоса А, кПа 215 205 195 200 217 206 205 198 186 195 187 180 233 211
Полный напор насоса В, кПа 295 290 270 275 300 296 281 310 334 330 310 300 280 300
Полный напор насоса С, кПа 380 365 355 365 380 380 371 367 350 400 360 330 430 400
Патрубки водян. контура без насосов*****, Ду, мм 100 100 100 100 100 100 100 100 125 125 150 150 150 150
Патрубки водян. контура с насосами*****, Ду, мм 100 100 100 100 100 100 100 100 125 125 150 150 150 150
Мин. объем для работы без аккумулир. бака, м³ 1,5 1,2 2,2 2,2 2,4 2,1 2,1 2,2 2,4 2 2,4 2,3 3 2,9
Объем расширительного бака**, л 24 24 24 24 24 24 50 50 50 50 50 50 50 50
Трансп. масса без насосов, кг 2423 2458 3071 3243 3200 3486 3557 3980 4129 4916 5362 5620 5923 6260
Трансп. масса с насосом 1А, кг 2725 2760 3372 3544 3479 3766 3854 4277 4533 5306 5907 6165 6470 6619
Трансп. масса с насосом 1В, кг 2702 2738 3350 3522 3555 3841 3928 4297 4596 5298 5921 6178 6482 6661
Трансп. масса с насосом 1С, кг 2725 2760 3372 3544 3561 3848 3934 4357 4575 5319 5951 6209 6556 6864
Трансп. масса с насосами 2А, кг 2884 2910 3546 3709 3627 3919 3999 4422 4638 5608 6063 6320 6656 6964
Трансп. масса с насосами 2В, кг 2838 2866 3496 3665 3785 4070 4146 4461 4853 5593 6090 6347 6679 7078
Трансп. масса с насосами 2С, кг 2888 2910 3546 3709 3797 4083 4159 4582 4801 5635 6151 6408 — —

* Условия: температура воды входящей +12 °С, выходящей +7 °С, температура окружающего воздуха +35 °С.

** предварительное давление в расширительном баке 1,5 кгс/см², устанавливается совместно с насосом.

*** Уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м от чиллера (со стороны всасывания) и 1,5 м от опорной поверхности согласно DIN 45635.

**** Чиллеры TBA 980 и TBA 1100 могут быть изготовлены только с одним высоконапорным насосом.

1А — чиллер со встроенным низконапорным циркуляционным насосом.

1В — чиллер со встроенным средненапорным циркуляционным насосом.

1С — чиллер со встроенным высоконапорным циркуляционным насосом.

2А — чиллер с двумя встроенными низконапорными циркуляционными насосами.

2В — чиллер с двумя встроенными средненапорными циркуляционными насосами.

2С — чиллер с двумя встроенными высоконапорными циркуляционными насосами.

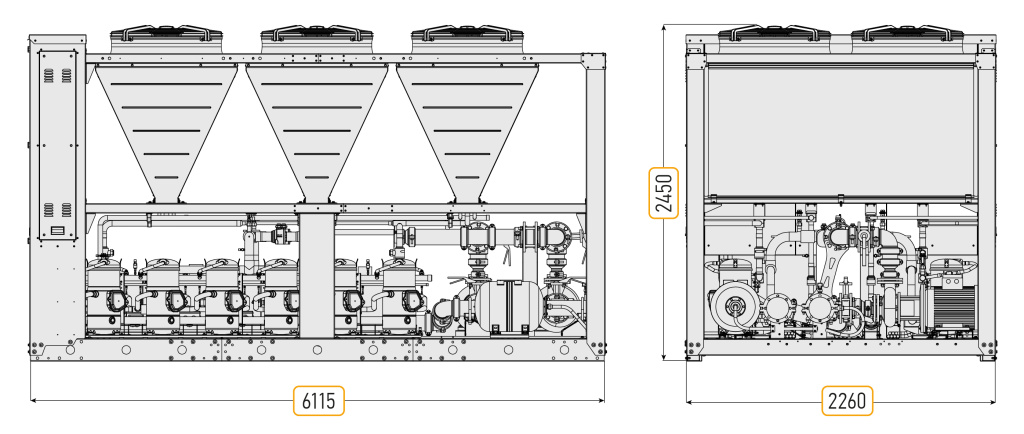

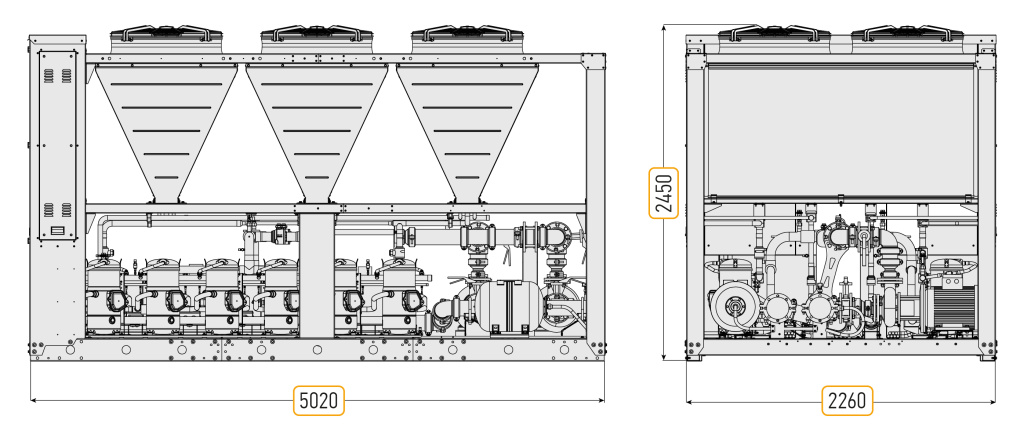

Типоразмеры
