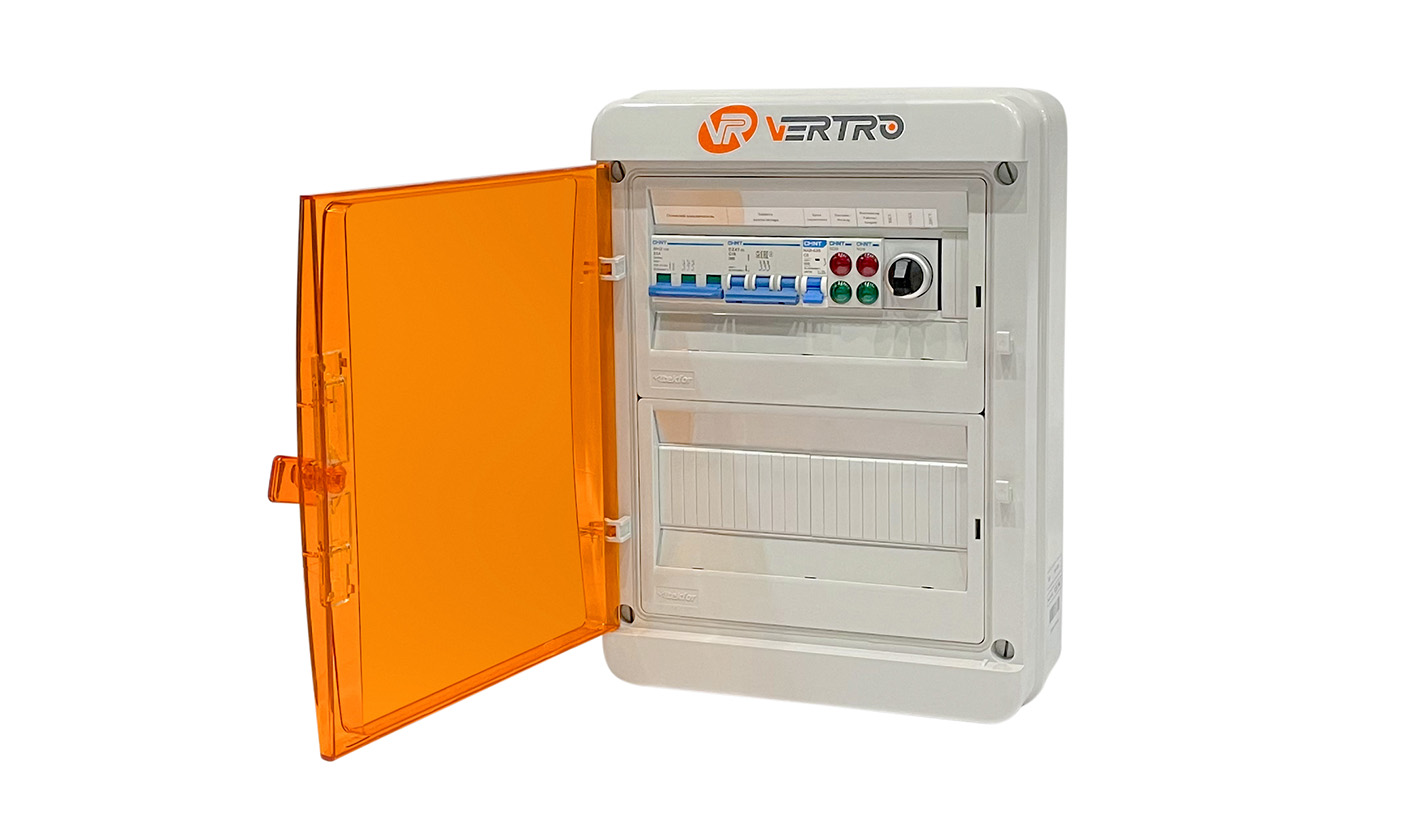

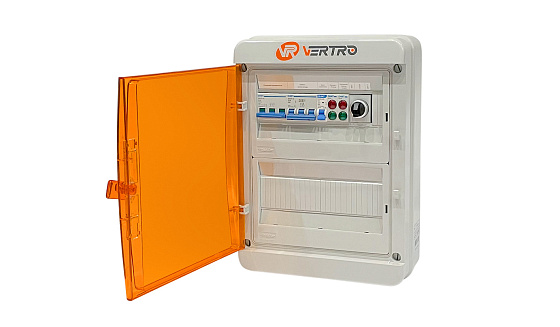

Щит управления вентилятором

UM-V-R

Щиты управления UM-V-R используются для управления вентиляторами VL, VP, VS, а также вентиляторными секциями центральных кондиционеров серий AVM, AVMD, AVL, AVLD, подключаемыми через частотные регуляторы оборотов.

Корпус щита выполнен из термостойкого пластика и оснащен прозрачной пластиковой крышкой;
Степень защиты корпуса при закрытой крышке – IP65, при открытой – IP40.

Описание

Дополнительно

Вопросы

Описание

Тип исполнения

UM-V-1R2,2 – щит управления трехфазным вентилятором через однофазный частотный регулятор (мощность до 2,2 кВт, рабочий ток до 11 А);
UM-V-3R2,2 (11, 15, 18.5, 22, 30, 45, 55) – щит управления трехфазным вентилятором через трехфазный частотный регулятор (мощность до 2.2, 11, 15, 18.5, 22, 30, 45, 55 кВт соответственно).

Функции

Подключение и защита частотного регулятора вентилятора;
Подключение датчика засорения фильтра;
Управление приводом воздушной заслонки (питание 220 В, с возвратной пружиной / без возвратной пружины);
Ручной пуск и остановка;
Внешний пуск и остановка (тип сигнала – сухой контакт);
Местная индикация «работа / авария»;
Местная индикация наличия питания;
Местная индикация засорения фильтра;
Внешняя индикация «работа / авария» (тип сигнала – сухой контакт);
Остановка по сигналу от пожарной сигнализации (тип сигнала – НЗ сухой контакт);
Возможность подключения к системе диспетчеризации по протоколам связи отсутствует.

Размер

Единый размер (ШхВхГ) для всех щитов UM‑V-R: 300×410×153 мм

Дополнительно

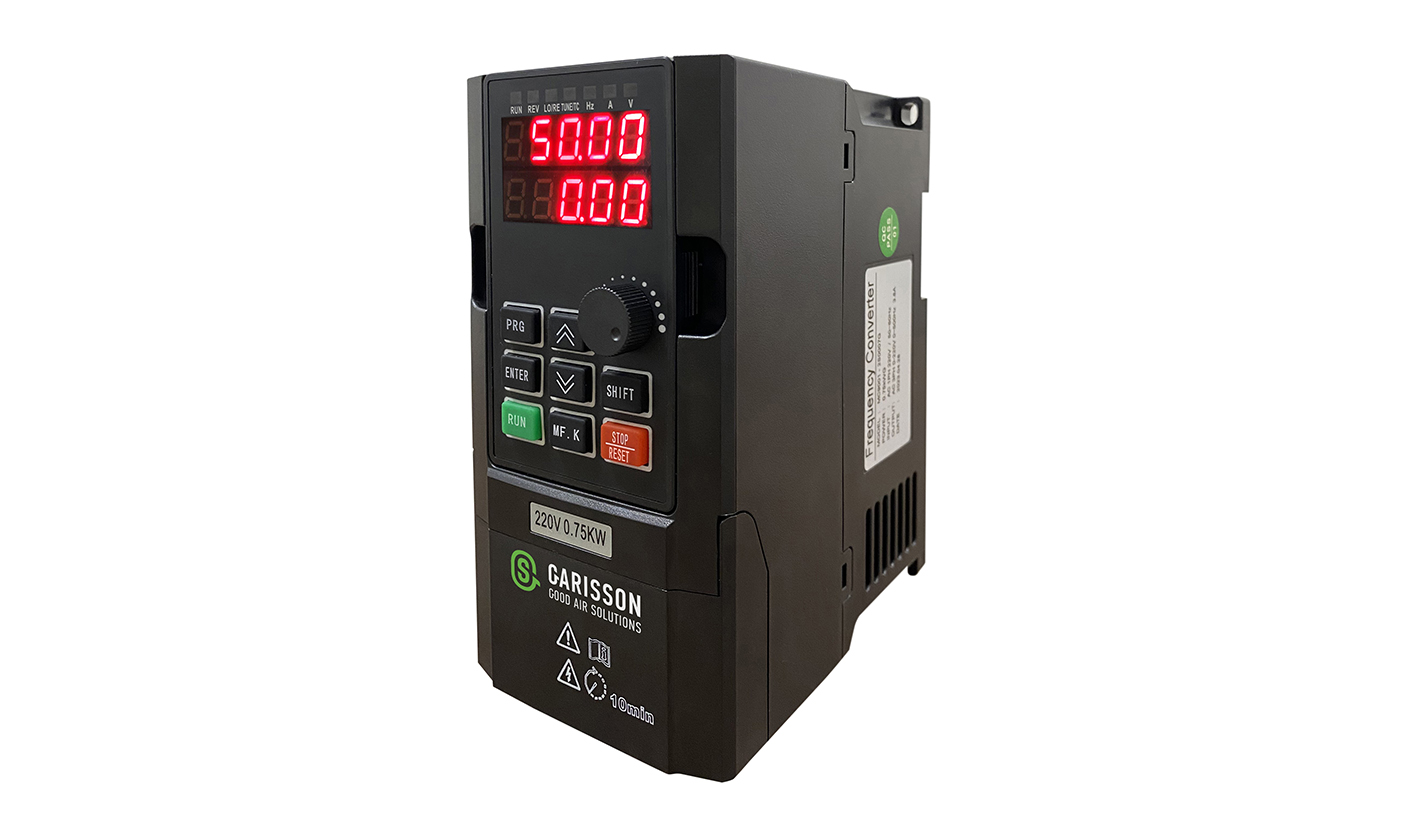

Регулятор оборотов частотный GS-51

Подробнее

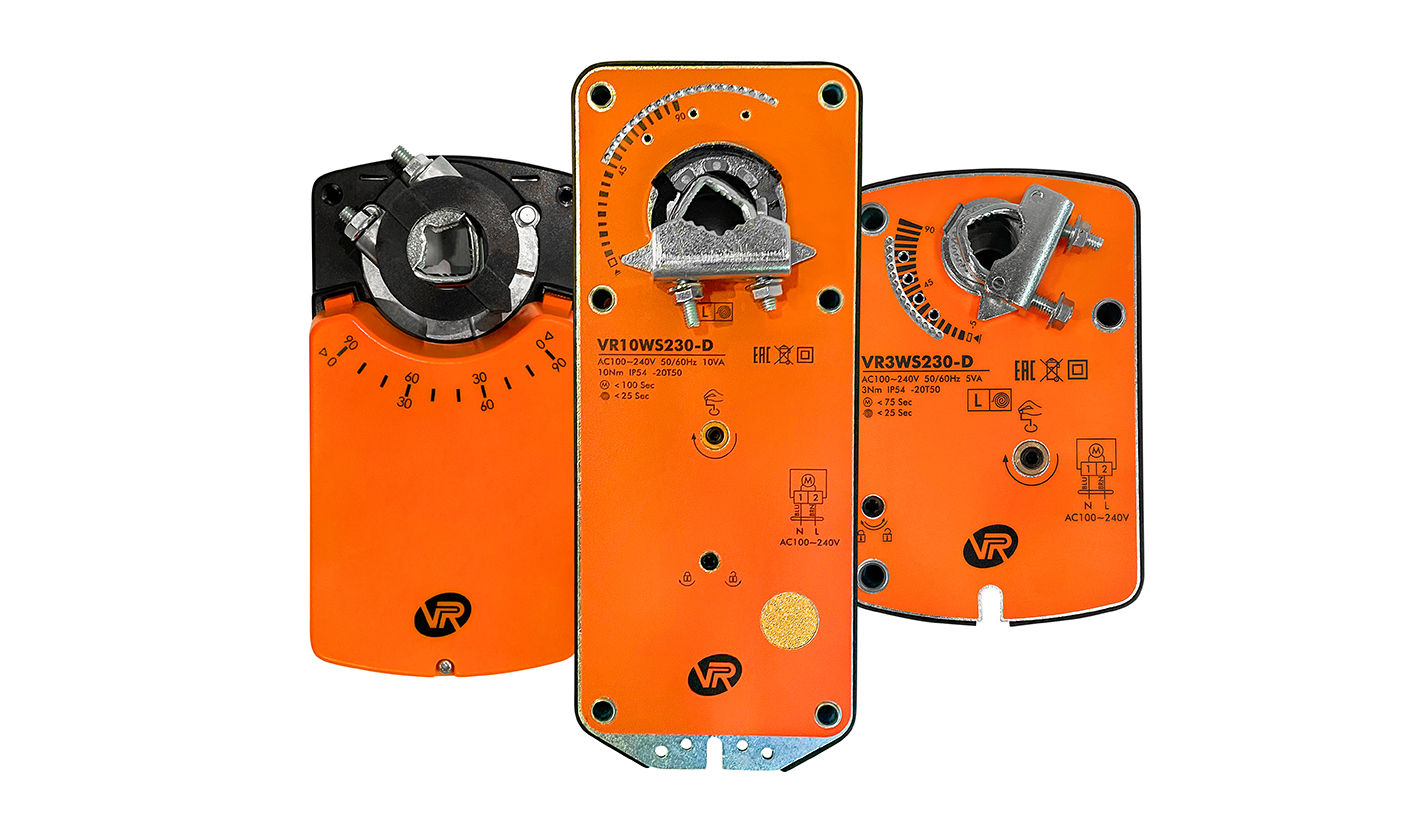

Приводы воздушных заслонок VR

Подробнее

Датчик перепада давления DPD-N

Подробнее

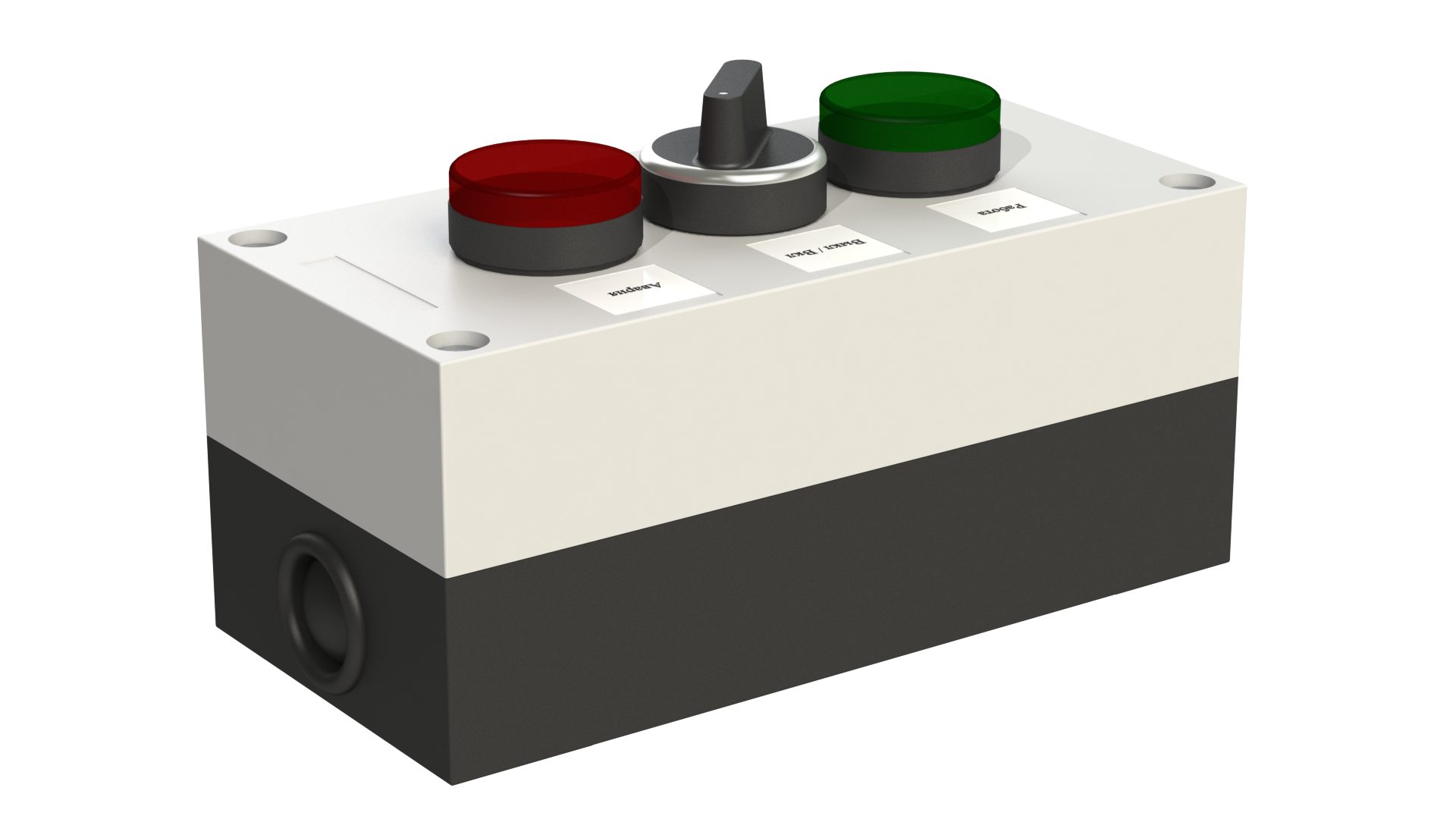

Устройство дистанционного управления UM-RMC

Подробнее
