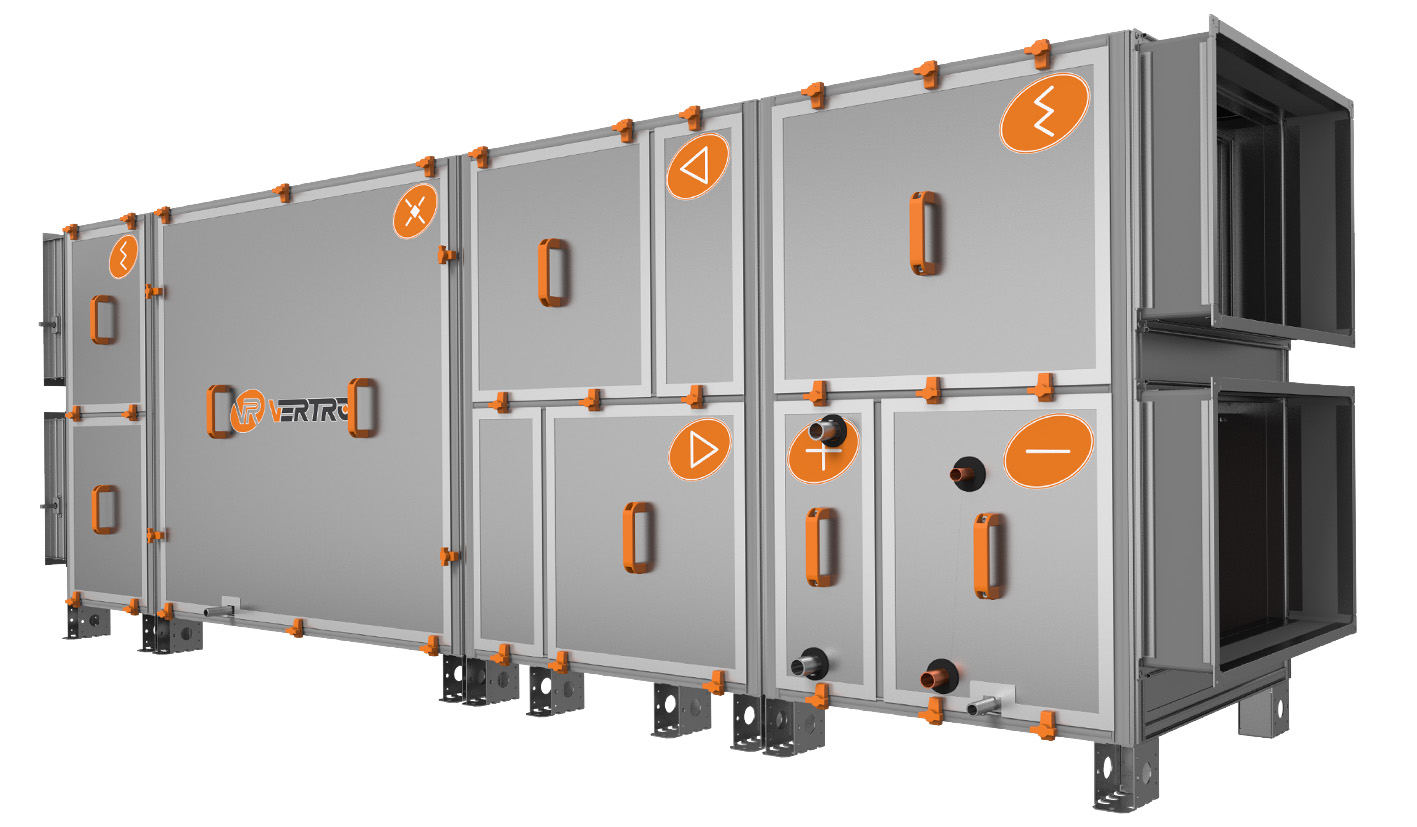

Центральные кондиционеры

AVM, AVMD

19 типоразмеров производительностью от 900 до 21000 м³/ ч;
Центральные кондиционеры производятся в одноэтажном и двухэтажном исполнениях: AVM — только в одноэтажном исполнении (приточные или вытяжные установки без теплоутилизаторов), AVMD — в одноэтажном и двухэтажном исполнениях (приточные, вытяжные, приточно-вытяжные установки с рекуператором или регенератором);
Каркас из алюминиевого профиля и сэндвич-панелей толщиной 25 мм;
Высота опор основания 100 мм;
Облегченная конструкция, максимально оптимизированная по габаритам (общая высота не превышает 2 м);
Резиновый уплотнитель, встроенный в алюминиевый профиль, обеспечивает высокую герметичность конструкции со стороны съемных панелей и в месте соединения отдельных секций друг с другом;
Доступны крышное, подвесное, МЕД и гигиеническое исполнения.

Преимущества

График подбора

Типоразмеры

Исполнения

Секции

Документация

Дополнительно

Вопросы

Преимущества

Конфигурации для любой задачи

4 типа корпуса, 4 исполнения, 18 типов секций и 40 типоразмеров позволяют подобрать конфигурацию центрального кондиционера ВЕРТРО для решения любых задач по обработке воздуха.

Универсальная моноблочная система

Универсальная моноблочная система позволяет компоновать до трех любых секций в один корпус. Такое решение снижает объем монтажных работ, габариты, вес и стоимость ЦК на 10%.

Герметичность сервисных панелей

На стыках между сервисной панелью и каркасом секции, а также между секциями наклеена уплотнительная лента из мягкого ПВХ. Такое решение обеспечивает высокую герметичность, исключая подсос и утечки воздуха из установки, а также упрощает монтажные работы на объекте.

Герметичный Ш-образный профиль

Применение Ш-образного стыковочного профиля обеспечивает герметичность за счет физического разрыва стыка сэндвич-панели и профиля, а также позволяет крепить панели в каркасе без вспомогательного крепежа.

Использование оребрённых ТЭНов

В электрических нагревателях применяются оребрённые ТЭНы, которые отличаются от гладких высокой эффективностью теплообмена. Это позволяет быстрее выходить на расчетные параметры после включения установки и более точно поддерживать температуру приточного воздуха.

Эффективное использование сечения

Теплообменники, фильтры и рекуператоры занимают почти всё свободное место внутри секции. Поэтому при одинаковых с другими производителями внешних габаритах установки ВЕРТРО обеспечивают более высокие показатели по нагреву, охлаждению и другим процессам обработки воздуха.

Сэндвич-панели из пенополиуретана

В ЦК ВЕРТРО применяются трехслойные сэндвич-панели толщиной 25 и 45 мм с наполнителем из пенополиуретана. Благодаря закрытой структуре ячеек он не накапливает влагу при точке росы, имеет высокий коэффициент сопротивления теплопередаче (R=0,37 Вт /(м•К)) и не «слёживается», в отличие от минеральной ваты.

Смонтированная крыша в крышном исполнении

В крышном исполнении крыша монтируется в заводских условиях. У других производителей она может поставляться отдельно и требовать дополнительных монтажных работ на объекте, что увеличивает время и затраты на монтаж, а также повышает риски протечки.

Новая система увлажнения

Модернизированная форсуночная система увлажнения обеспечивает высокую эффективность увлажнения (95%), полное отсутствие протечек, низкое энергопотребление (до 700 Вт), высокий уровень гигиеничности (УФ-обработка, фильтр грубой и фильтр тонкой очистки), а также простоту обслуживания.

Возможности для глубокого охлаждения

В ЦК ВЕРТРО применяются стандартные и нестандартные 6‑8‑12 рядные водяные и фреоновые охладители. Охладители большой рядности обеспечивают более глубокое охлаждение и позволяют подбирать установки с меньшим типоразмером.

Размещение в компактных помещениях

Угловые секции позволяют размещать длинные центральные кондиционеры в компактных помещениях. Таких секций (поворотов на 90 градусов) может быть несколько: от одной (Г-образная конфигурация) до двух (П-образная конфигурация) и более.

Утепленные заслонки на всех типоразмерах

Утепленные заслонки, которые позволяют работать с температурами наружного воздуха до –70°С, доступны для всех типоразмеров, в т. ч. до 89 000 м3/ч. Прогрев осуществляется ТЭНами в местах стыка лопаток, поэтому заслонка готова к работе уже через минуту.

До шести вариантов вентиляторов на типоразмер

В каждом типоразмере ЦК доступно от 4 до 6 вариантов вентиляторов, что позволяет точно подобрать агрегат под запрос клиента, обеспечивая при этом максимальный КПД, наименьшее электропотребление, и экономию на эксплуатационных затратах.

Теплообменники с серебряным припоем

В медно-алюминиевых теплообменниках применяется твердый серебряный припой. Он обеспечивает жесткость и высокую температурную стойкость соединения медных труб.

Увеличенная высота опорной рамы

По запросу высота опорной рамы может быть увеличена со стандартных 100 мм до 300 мм.

Горячее резервирование вентиляторов

Секция вентилятора с резервным вентилятором обеспечивает 100% «горячее» резервирование и возможность работы в режиме мультифен. Помимо стандартного размещения вентиляторов «рядом» предусмотрено «Z-образное», которое позволяет реализовать полное резервирование, оставаясь в том же типоразмере и одноэтажном исполнении секции. Также возможно 50% резервирование.

Высокая эффективность при небольших габаритах

Прямоугольное сечение двухэтажных установок AVMD с соотношением сторон 1:2 позволяет размещать их в помещениях с высотой потолка до 2 м, обеспечивать КПД теплоутилизаторов до 85% и расход воздуха до 18 500 м³/ч

График подбора

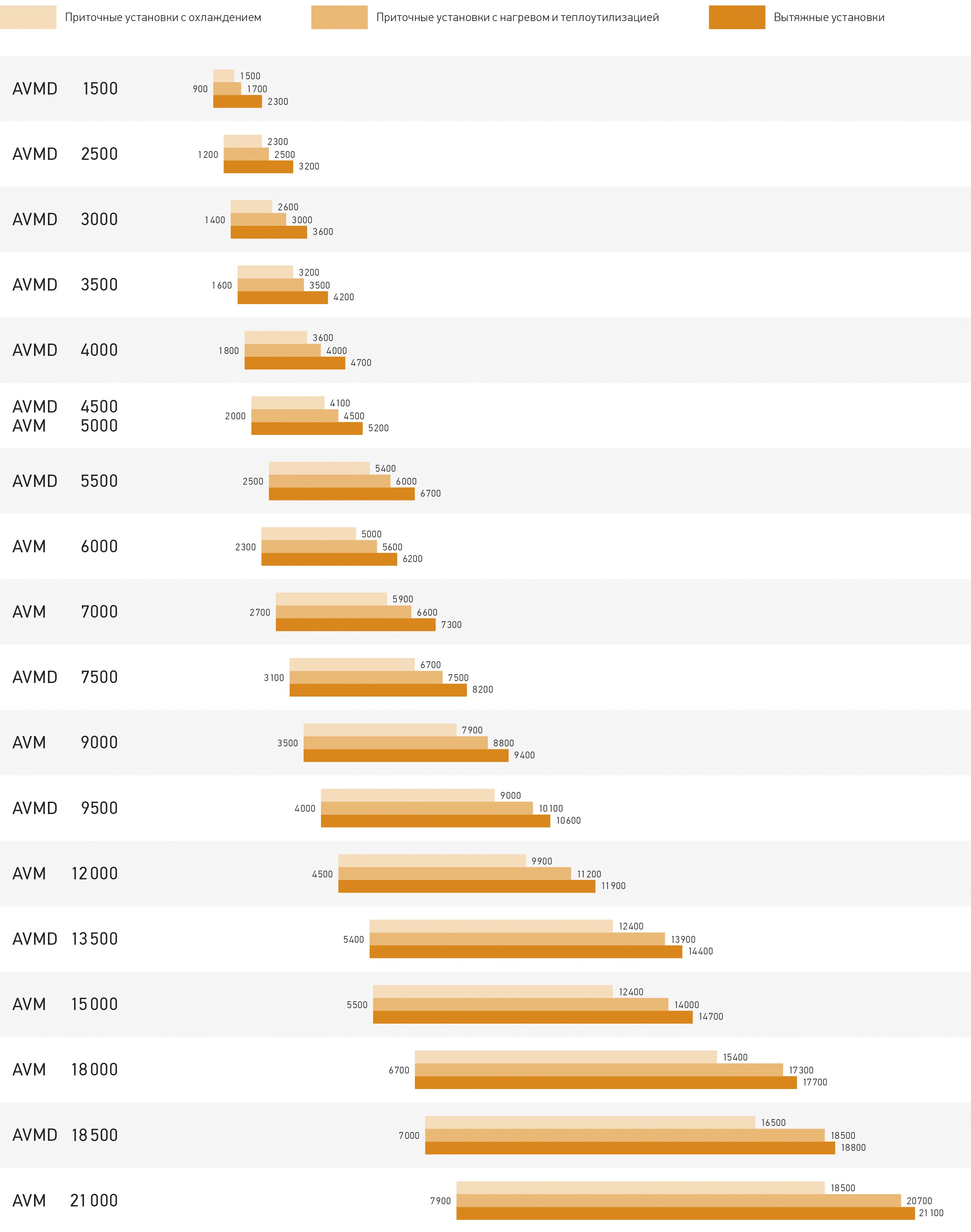

График быстрого подбора типоразмера AVM, AVMD (м³/ч)

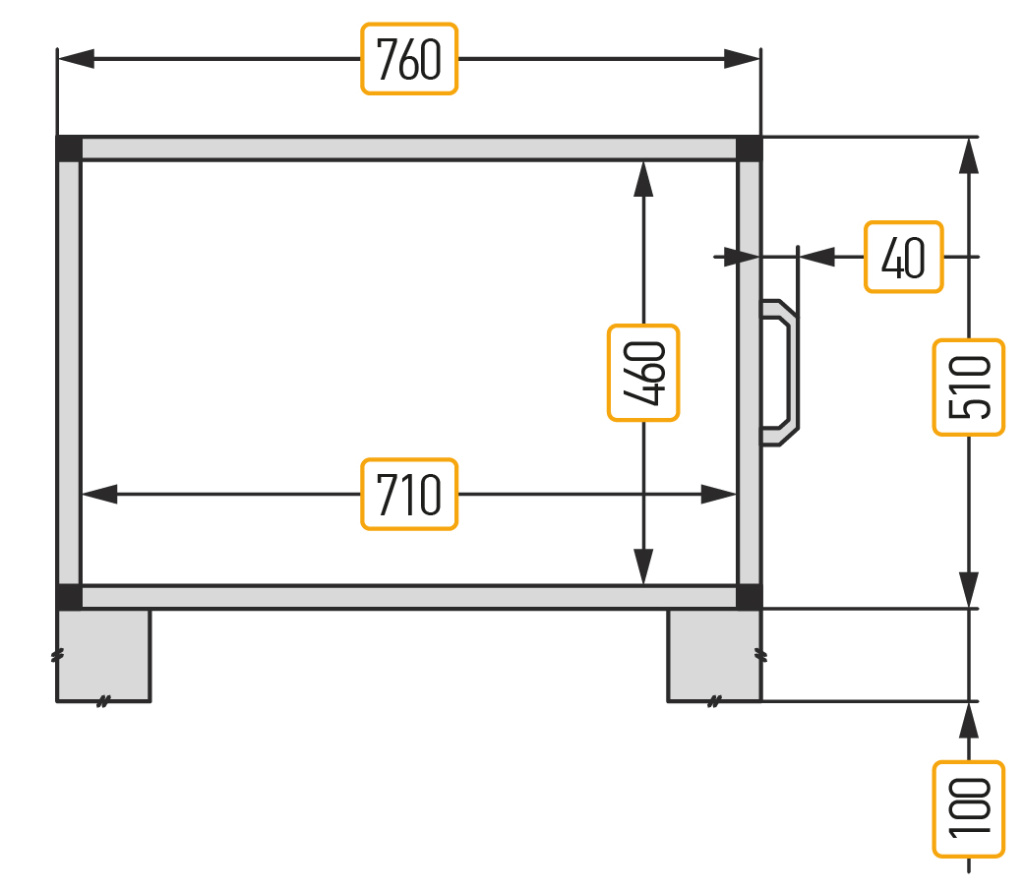

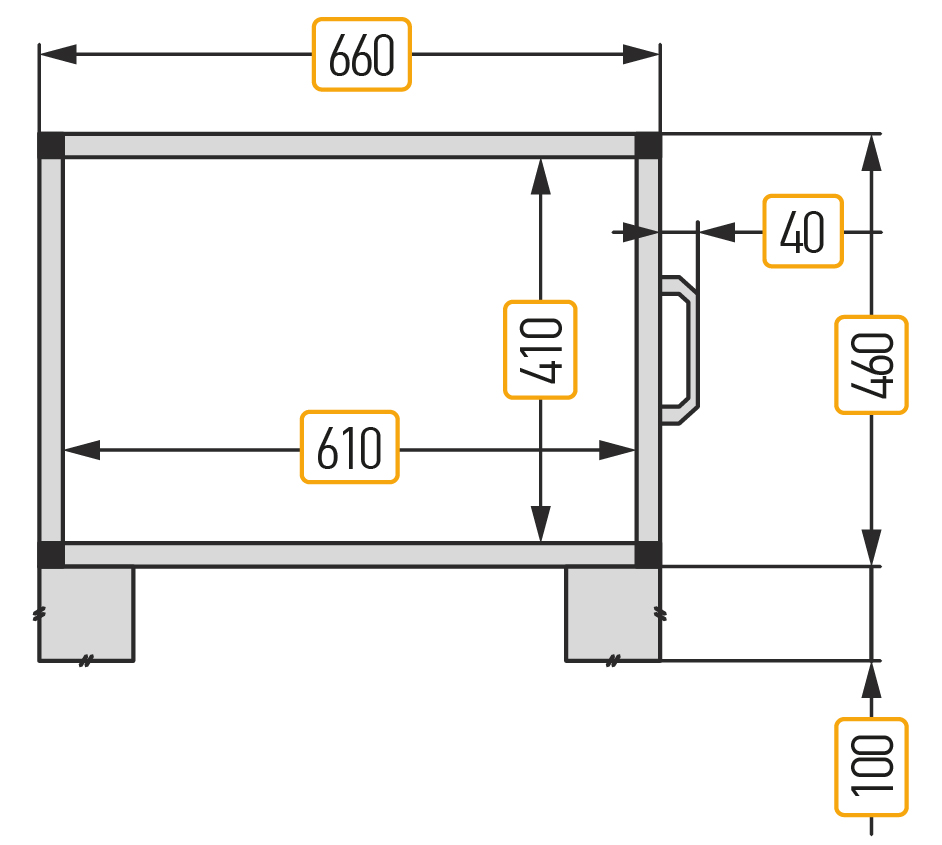

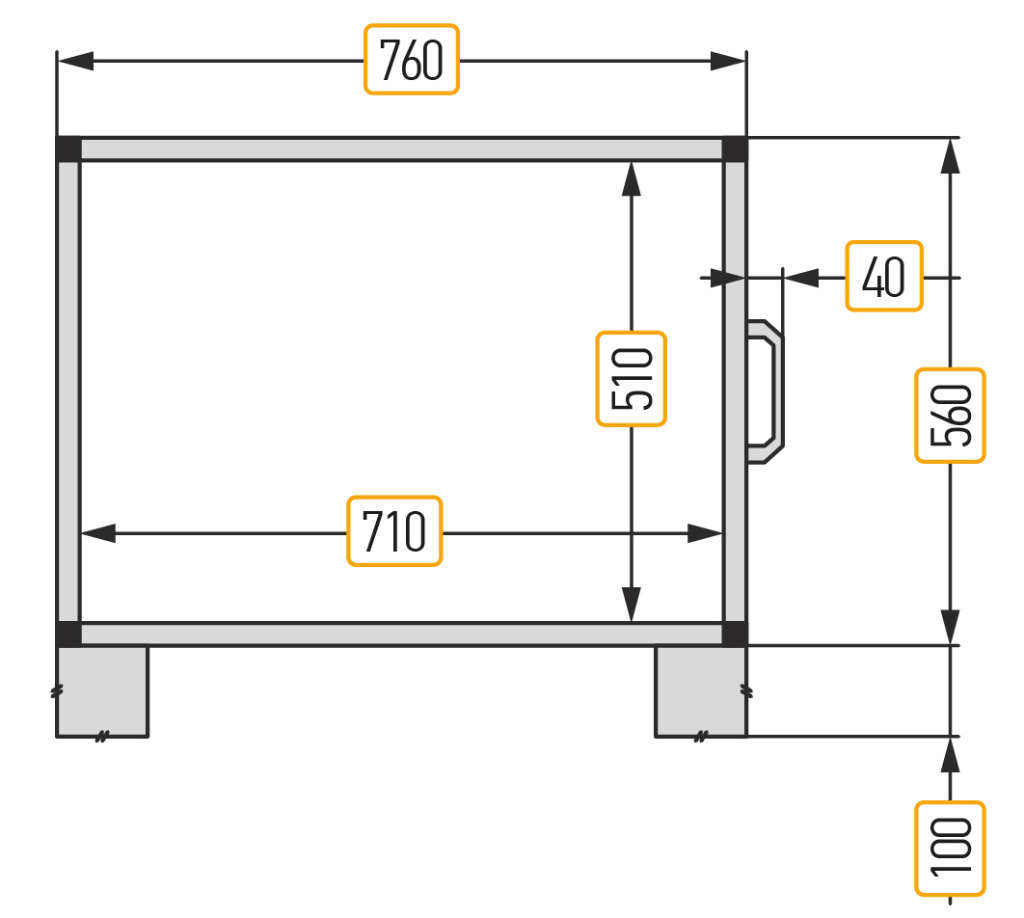

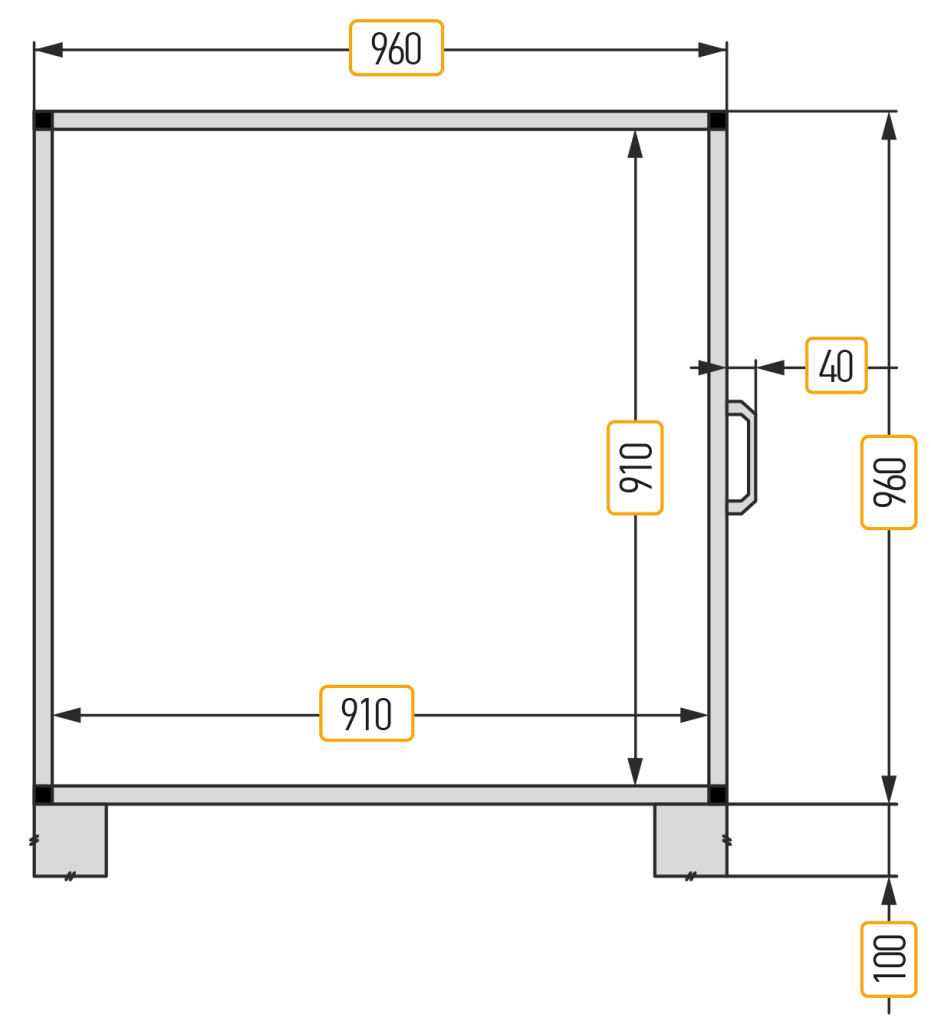

Типоразмеры

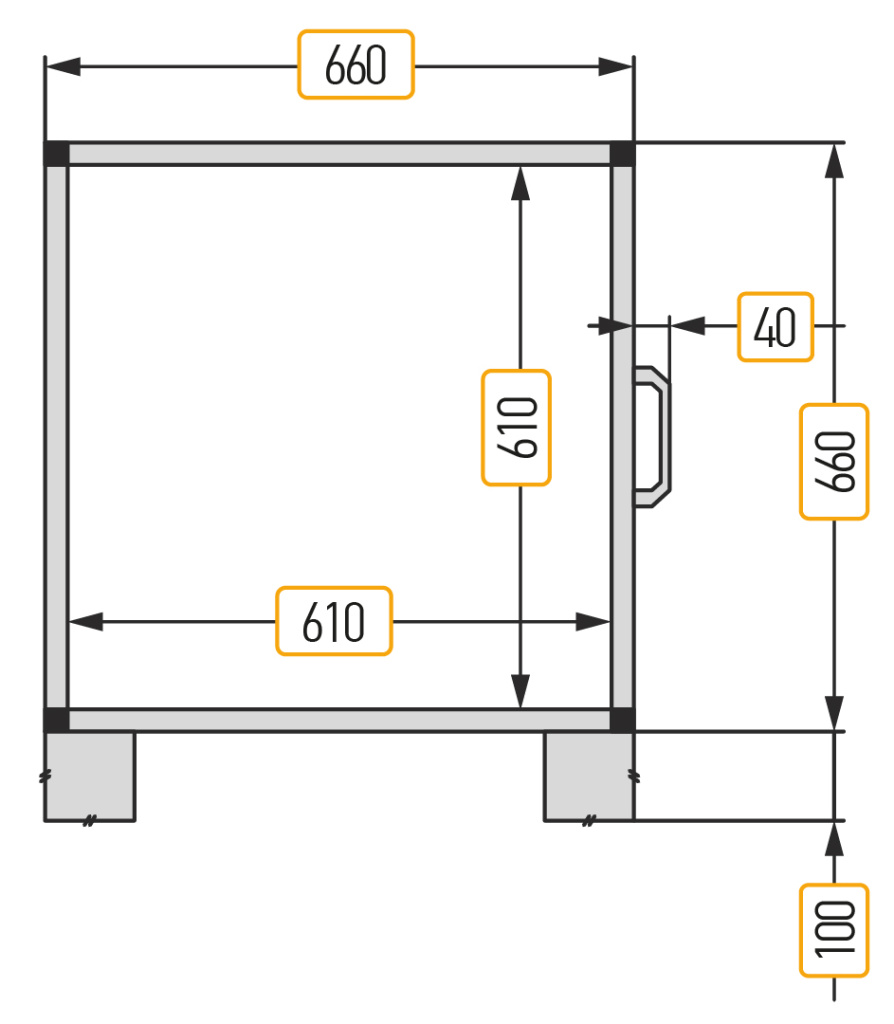

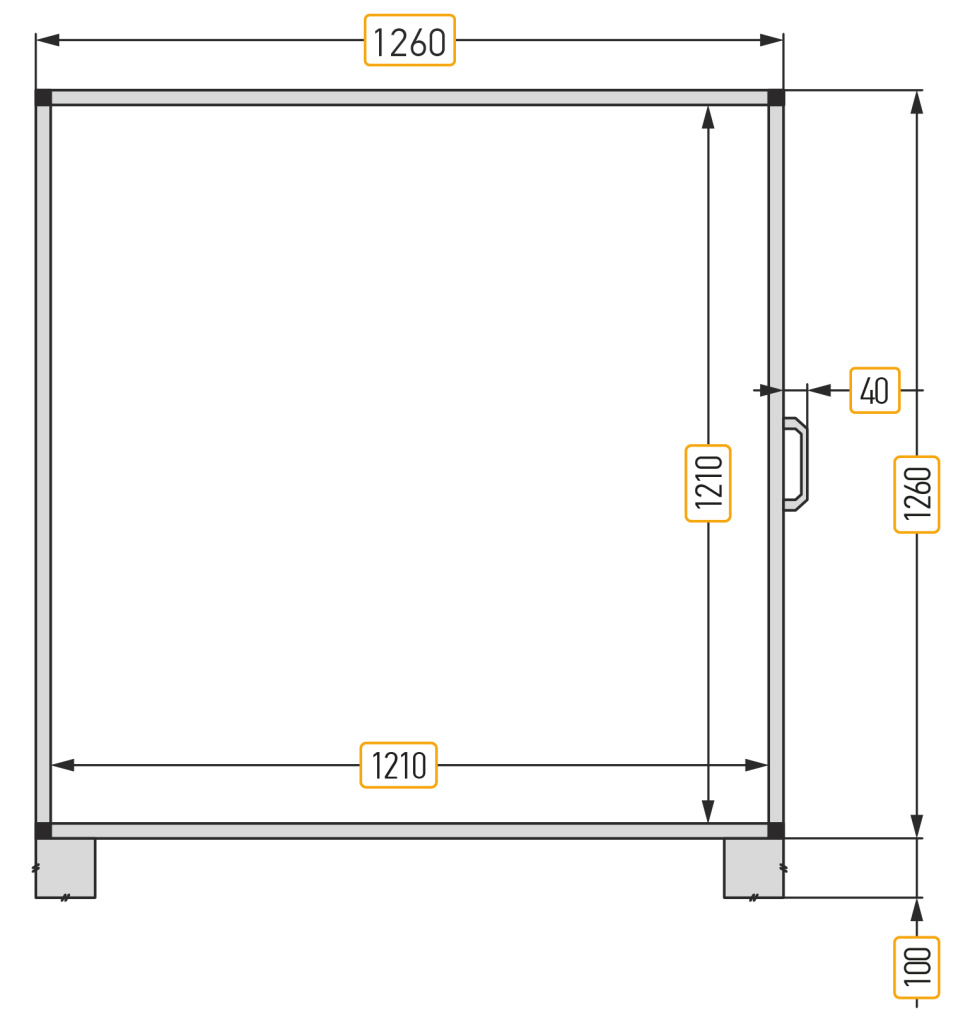

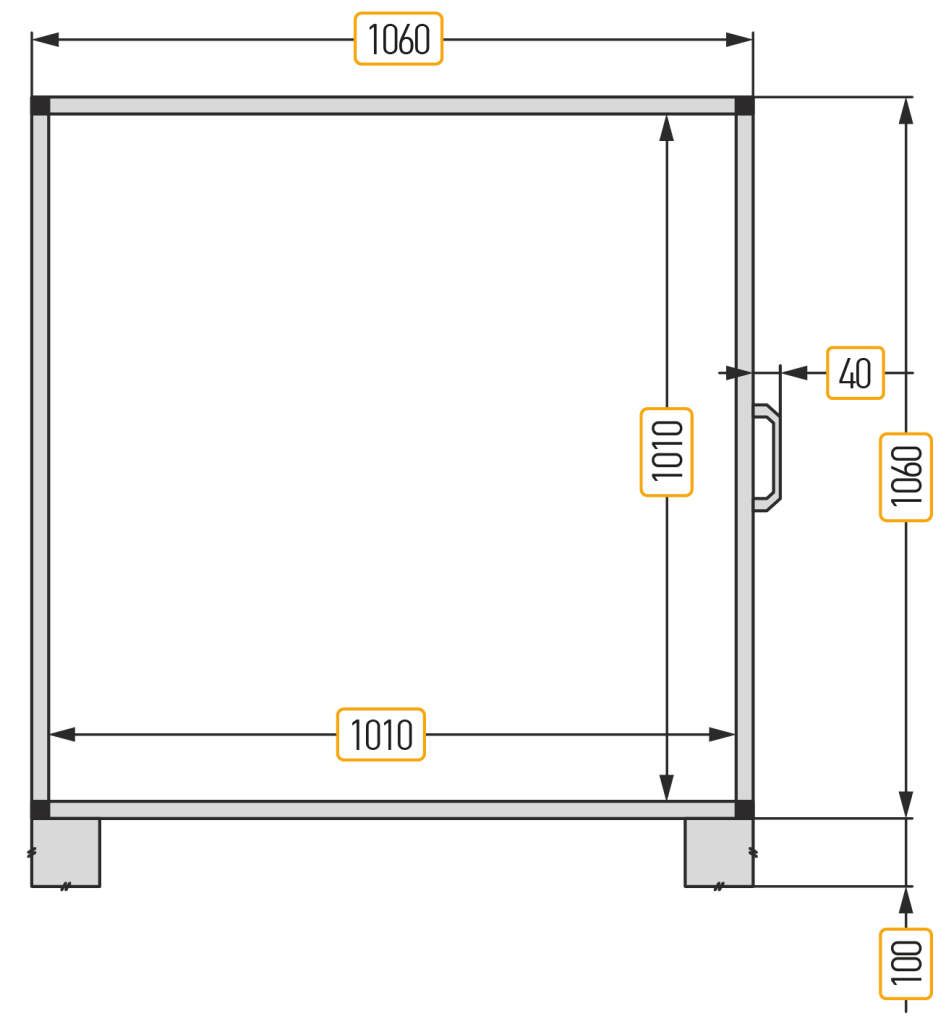

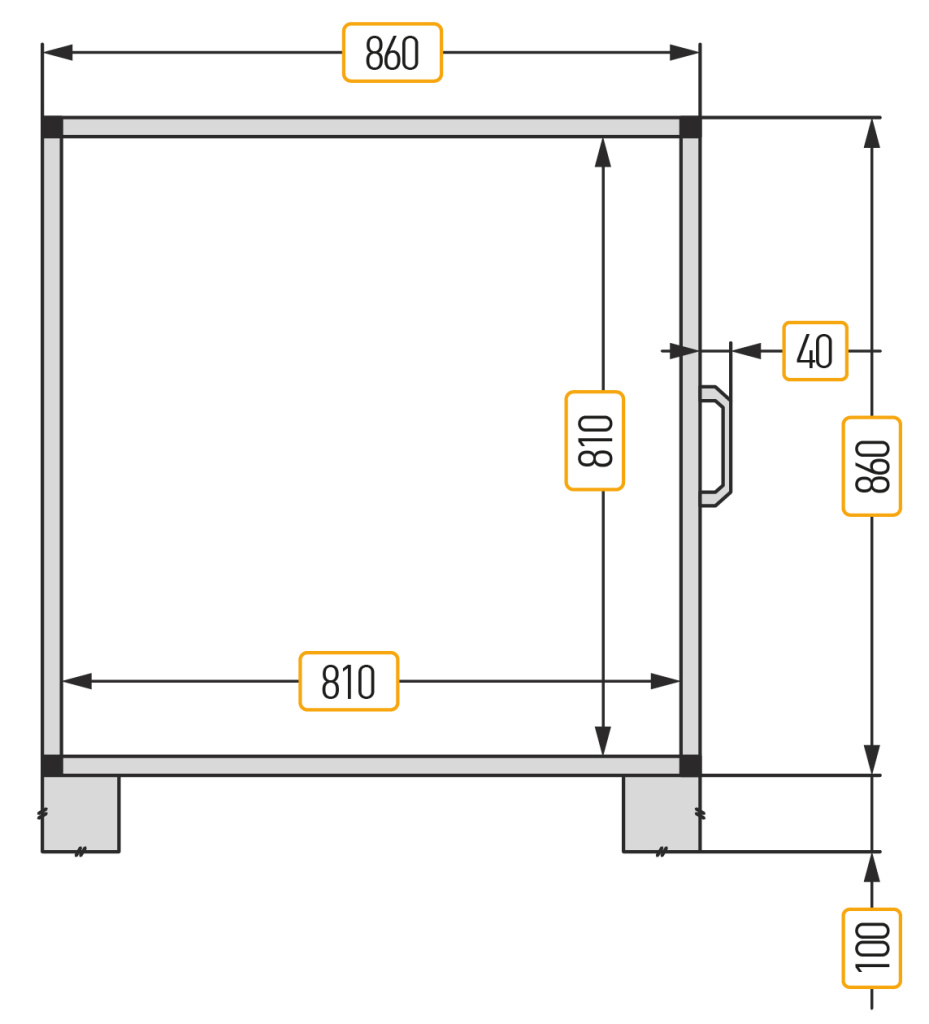

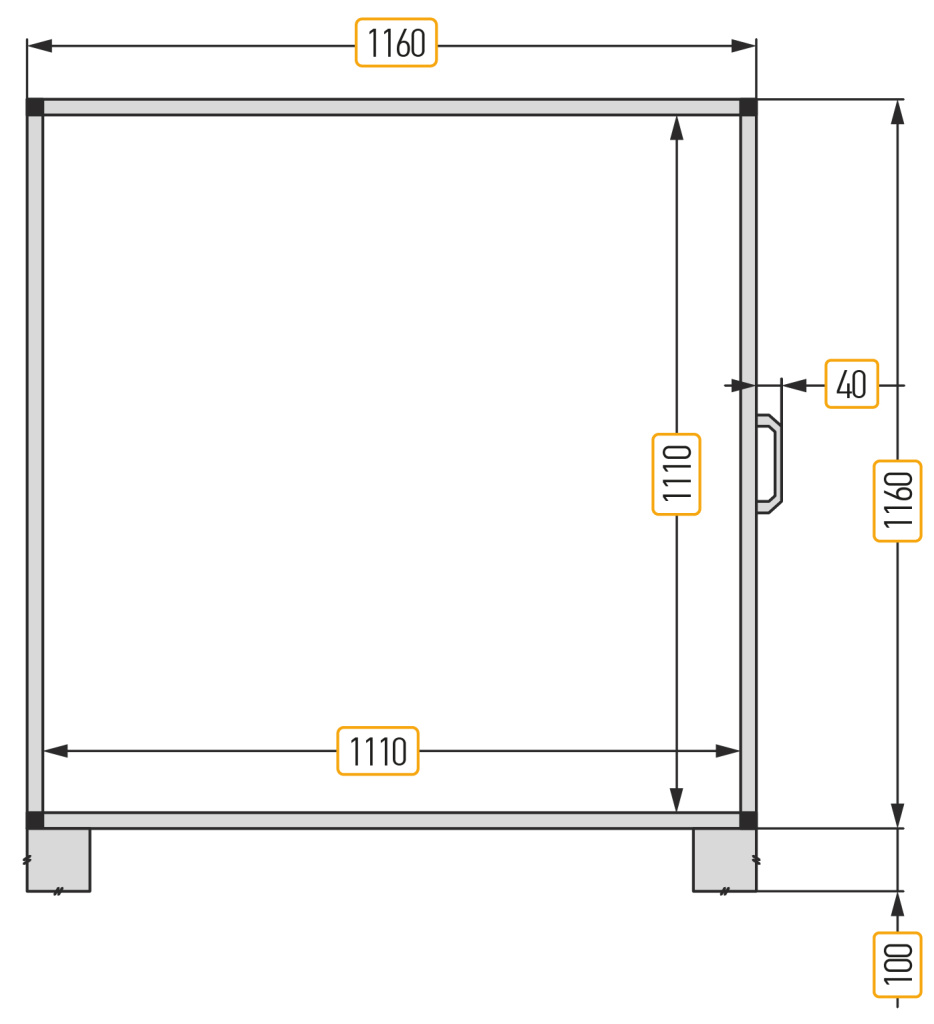

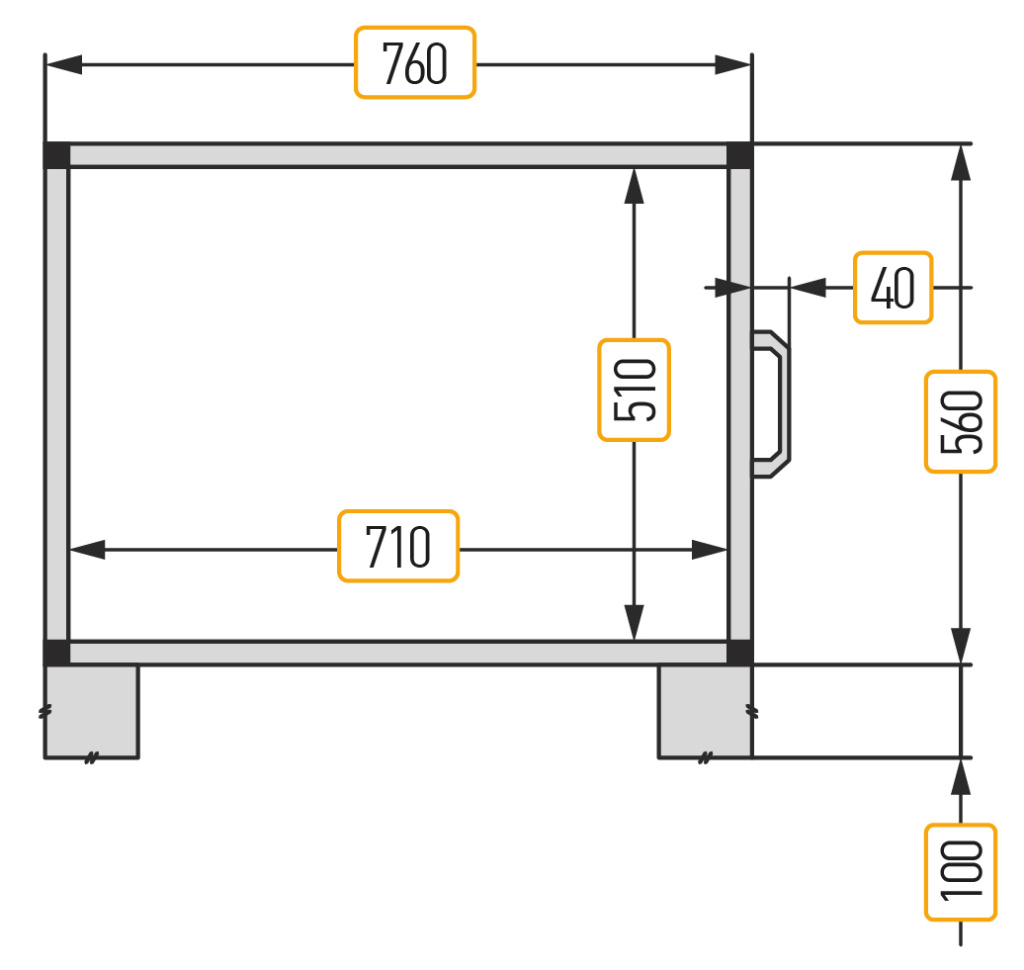

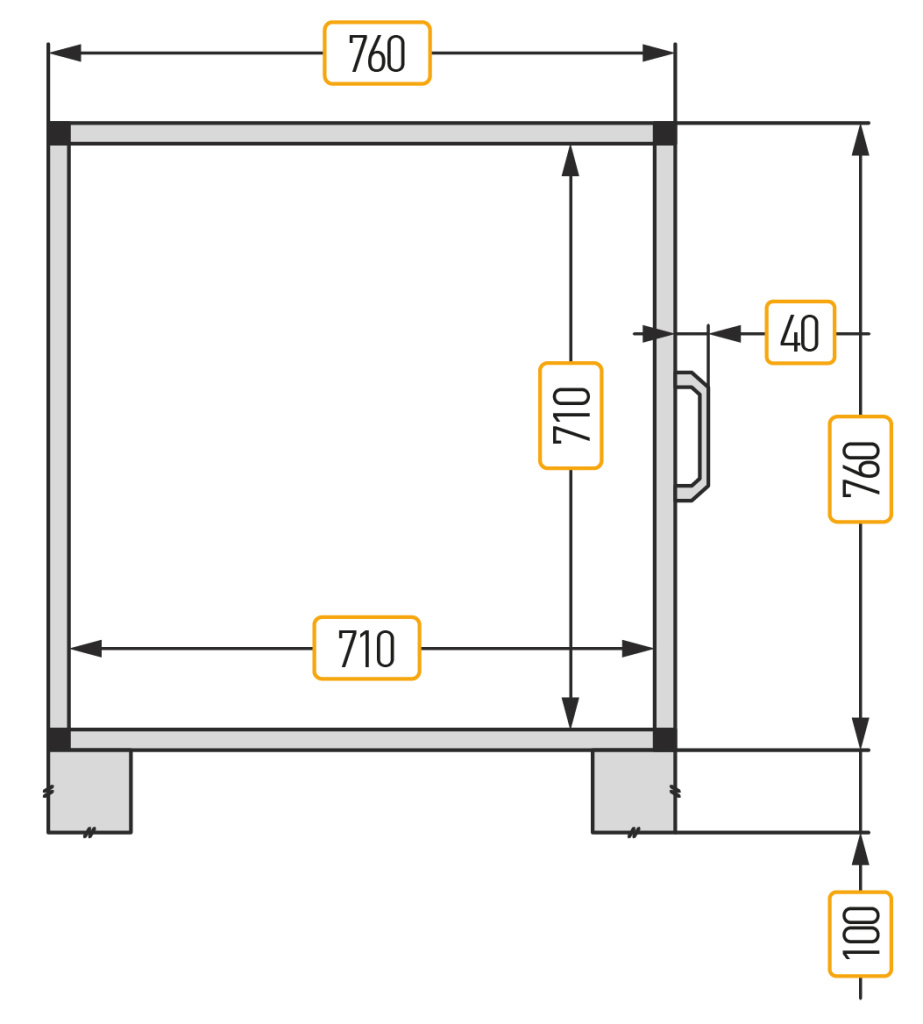

Центральные кондиционеры AVM

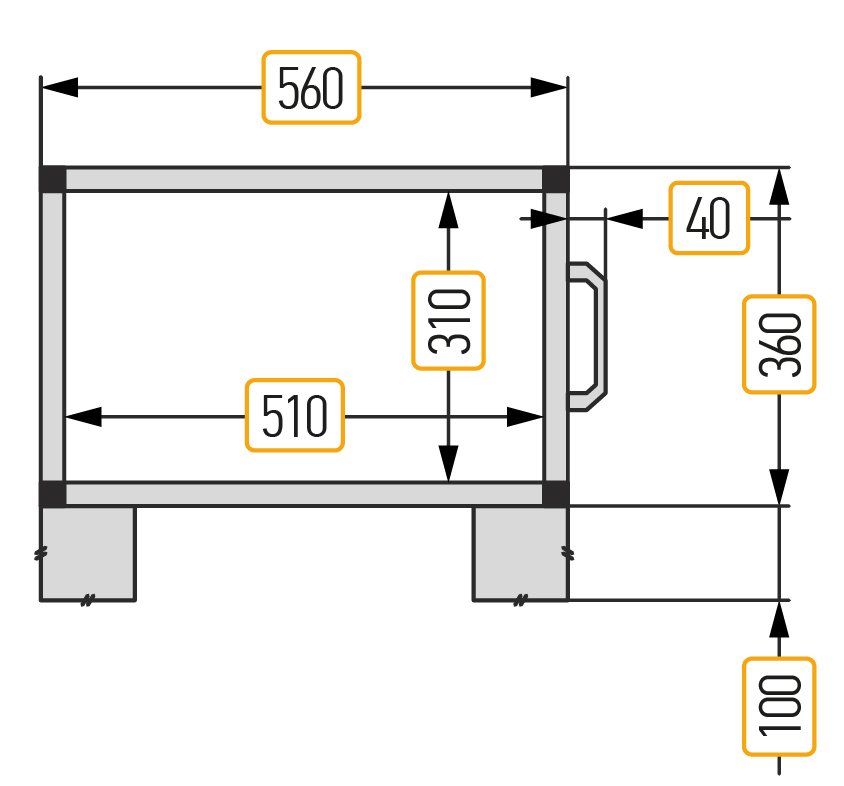

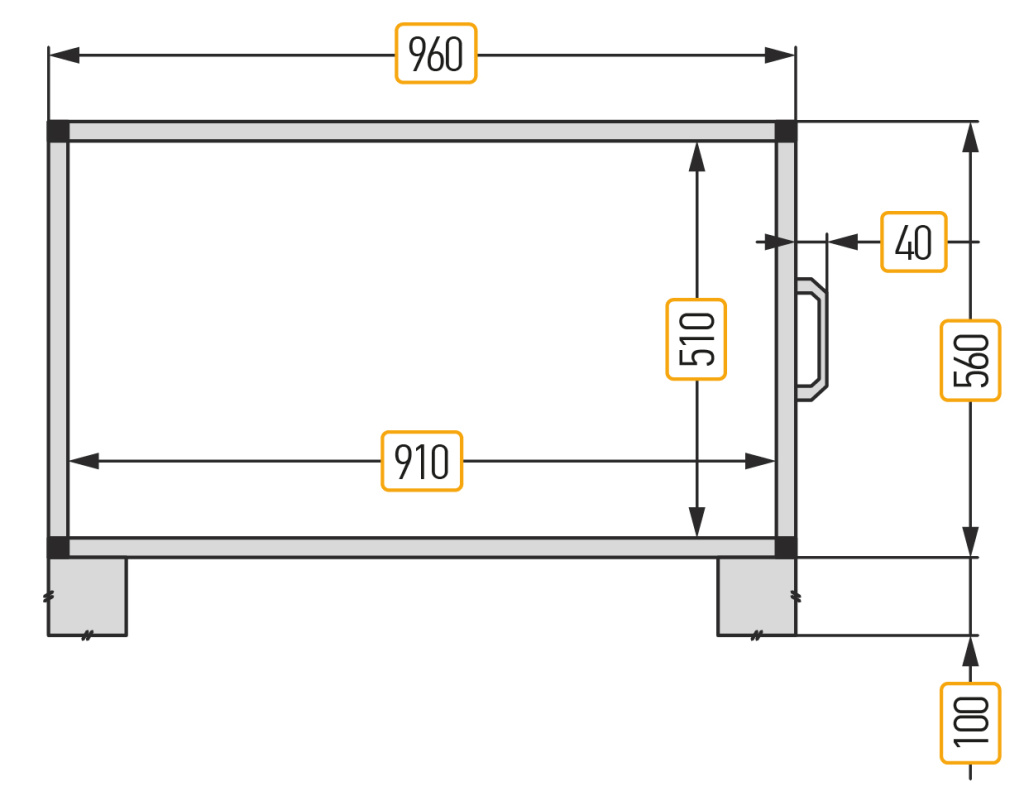

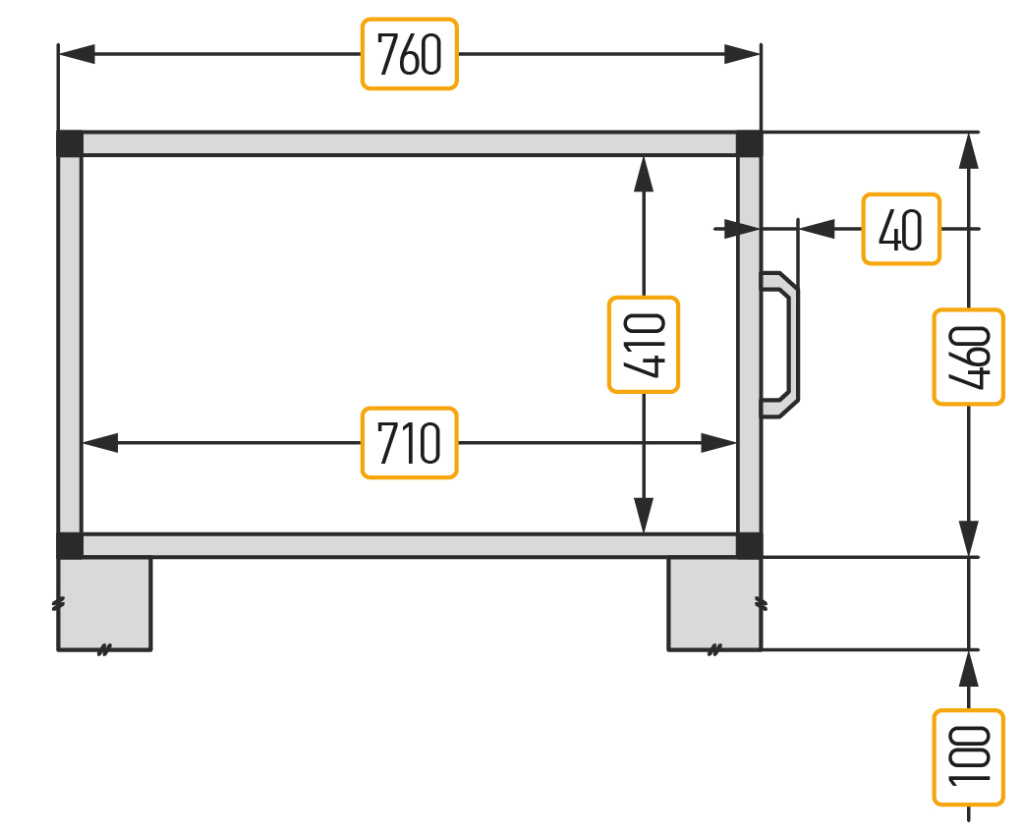

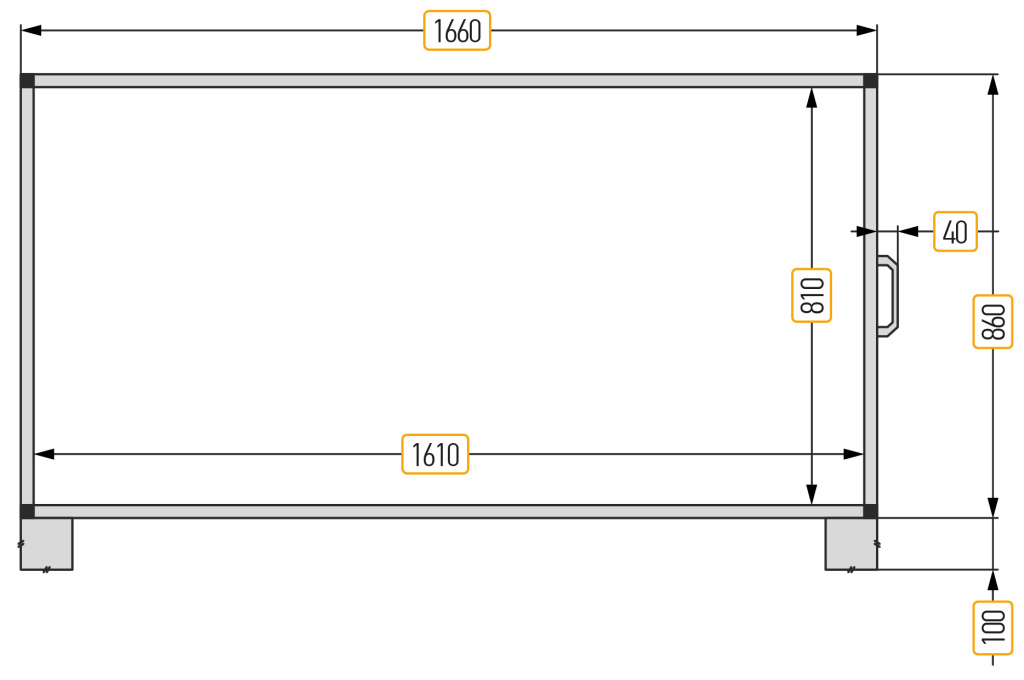

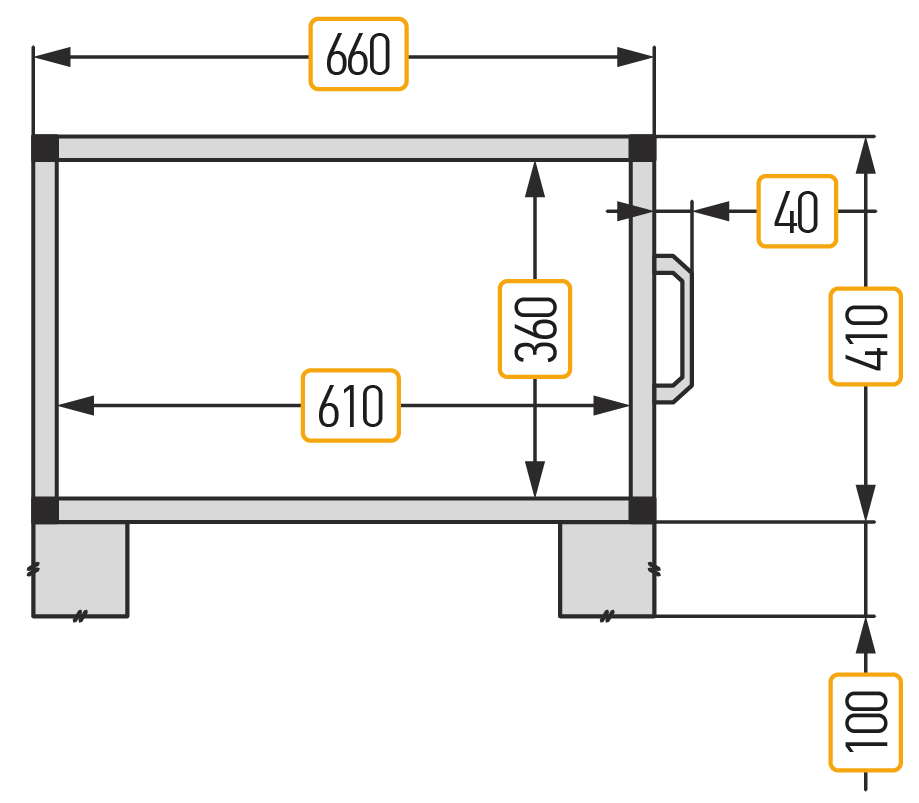

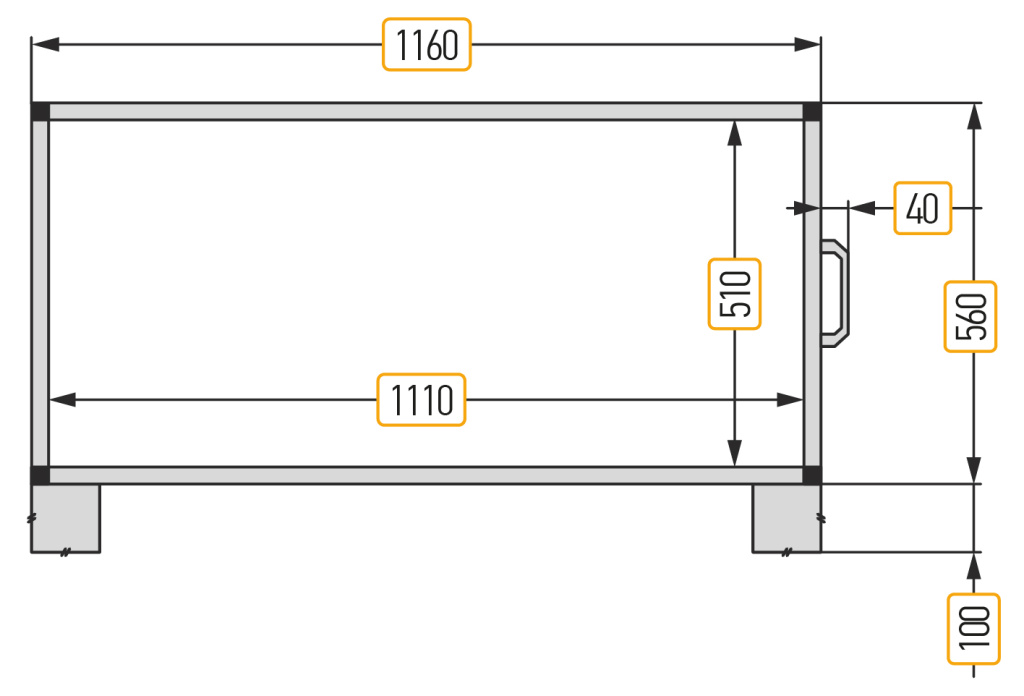

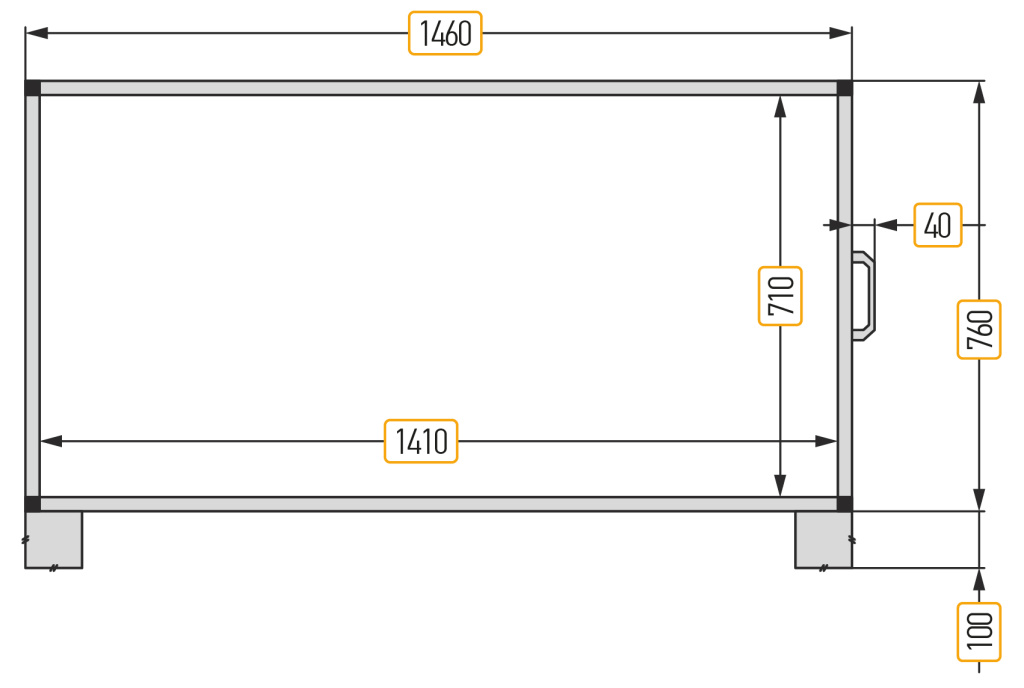

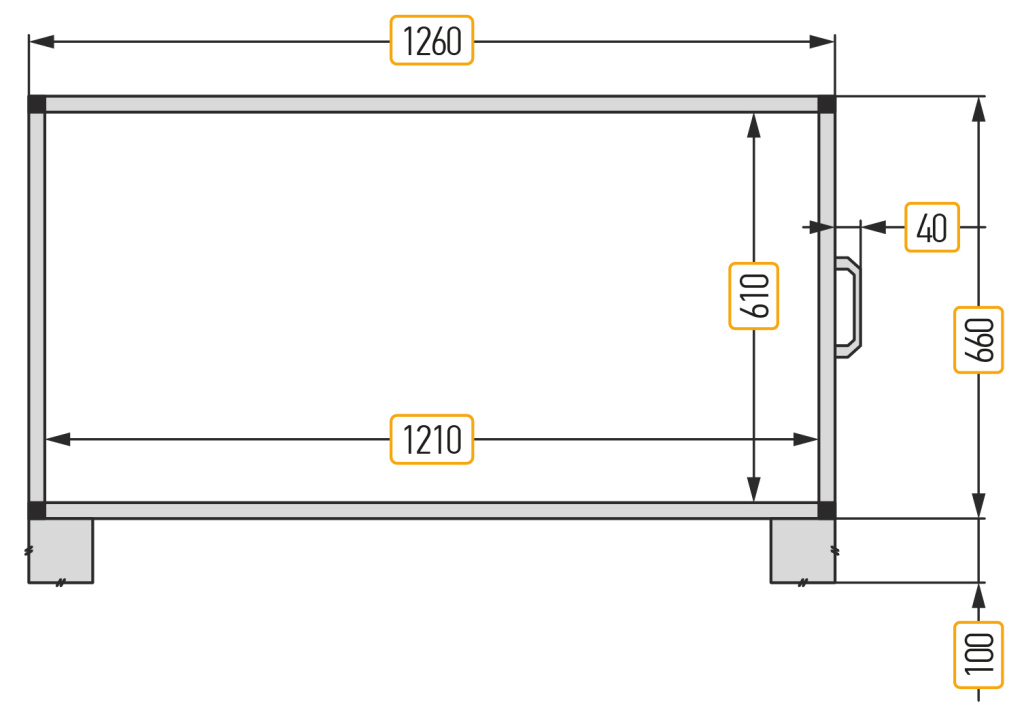

Центральные кондиционеры AVMD

Исполнения

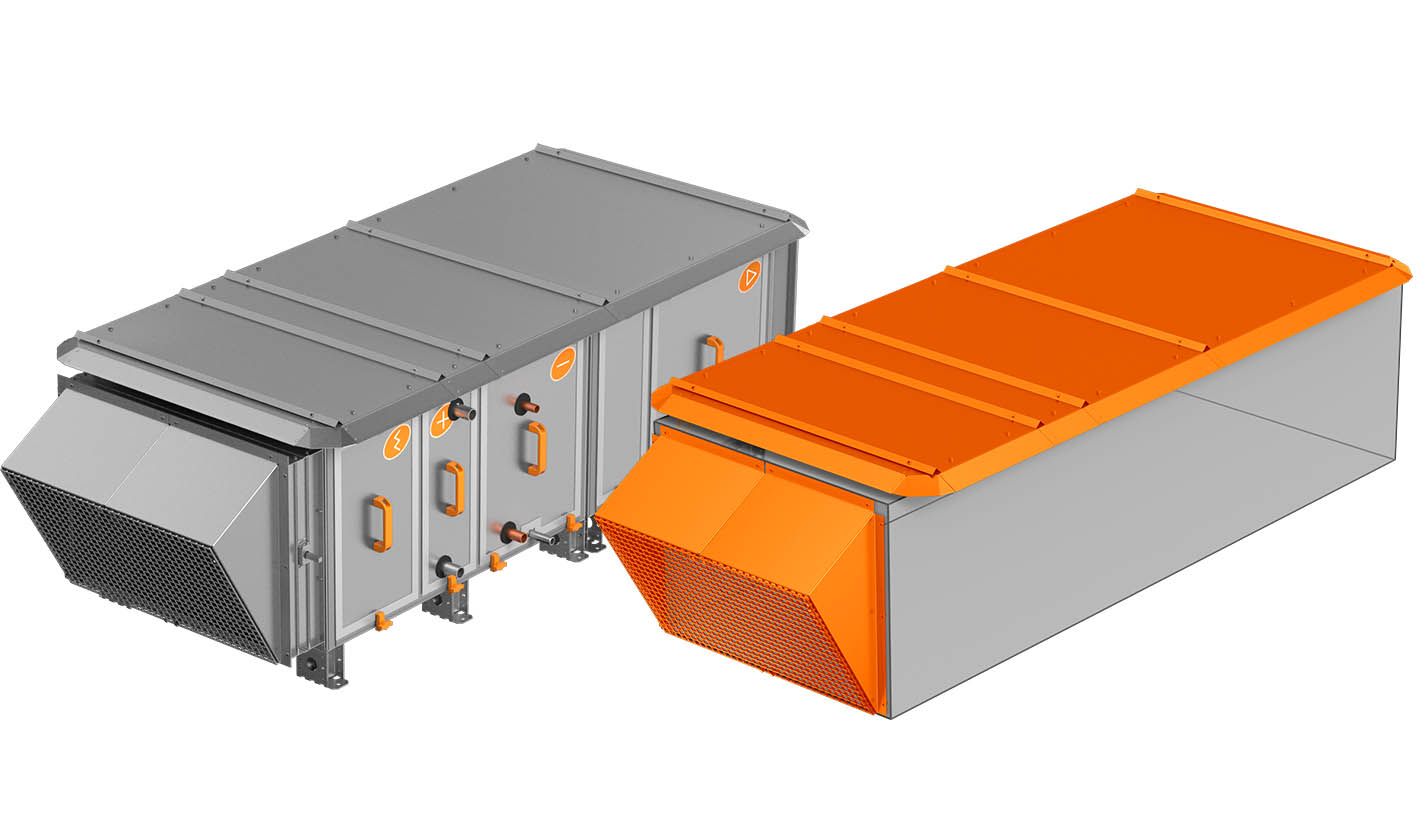

Крышное исполнение

Исполнение для установки снаружи помещения;
Монтируется крыша, защищающая от попадания осадков и козырек на входном (выходном) отверстии для воздуха.

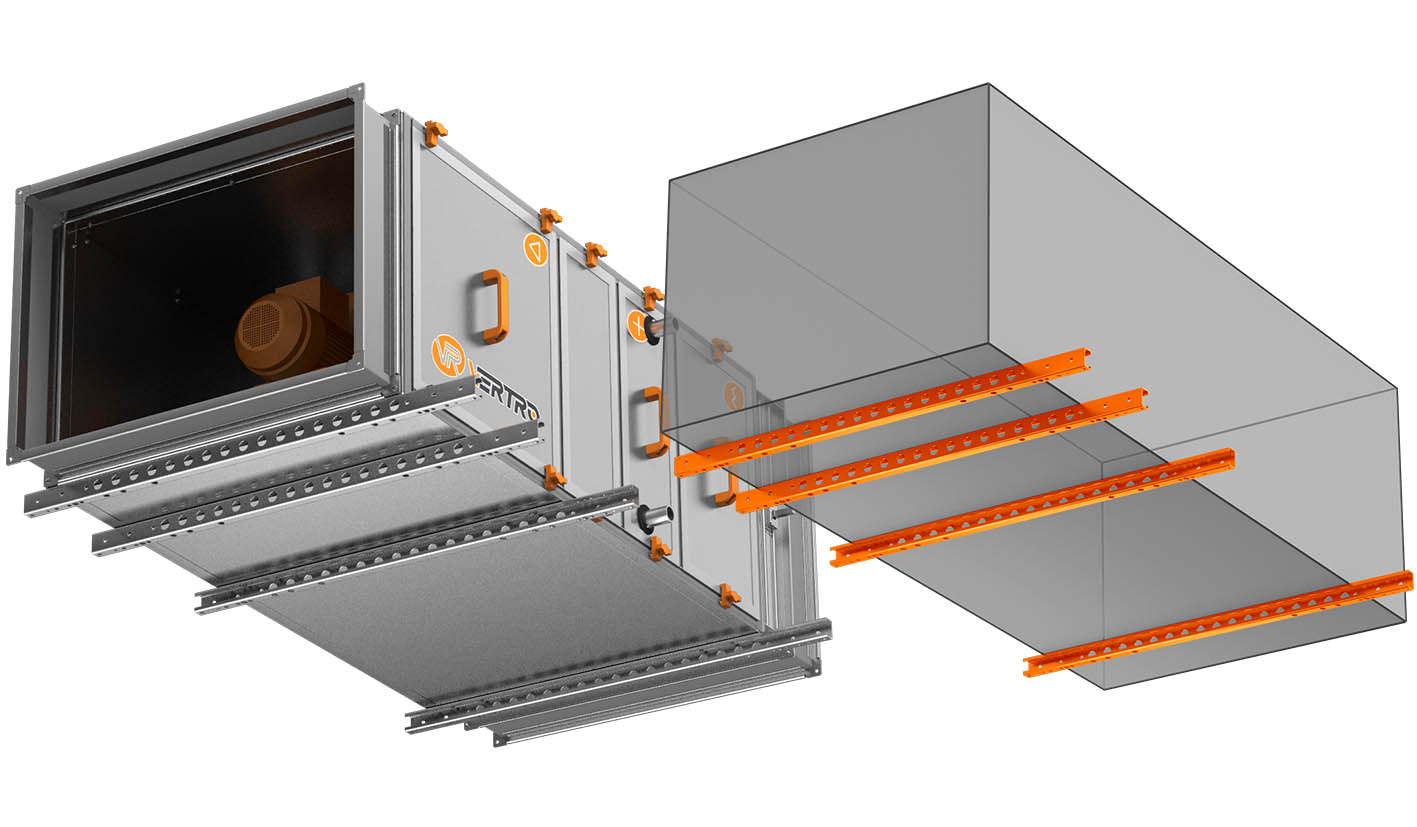

Подвесное исполнение

Подвесное исполнение возможно для типоразмеров AVM до 7000 и AVMD до 7500;
Реализуется при помощи нескольких профилей (типа монтажной траверсы), с настраиваемой длиной.

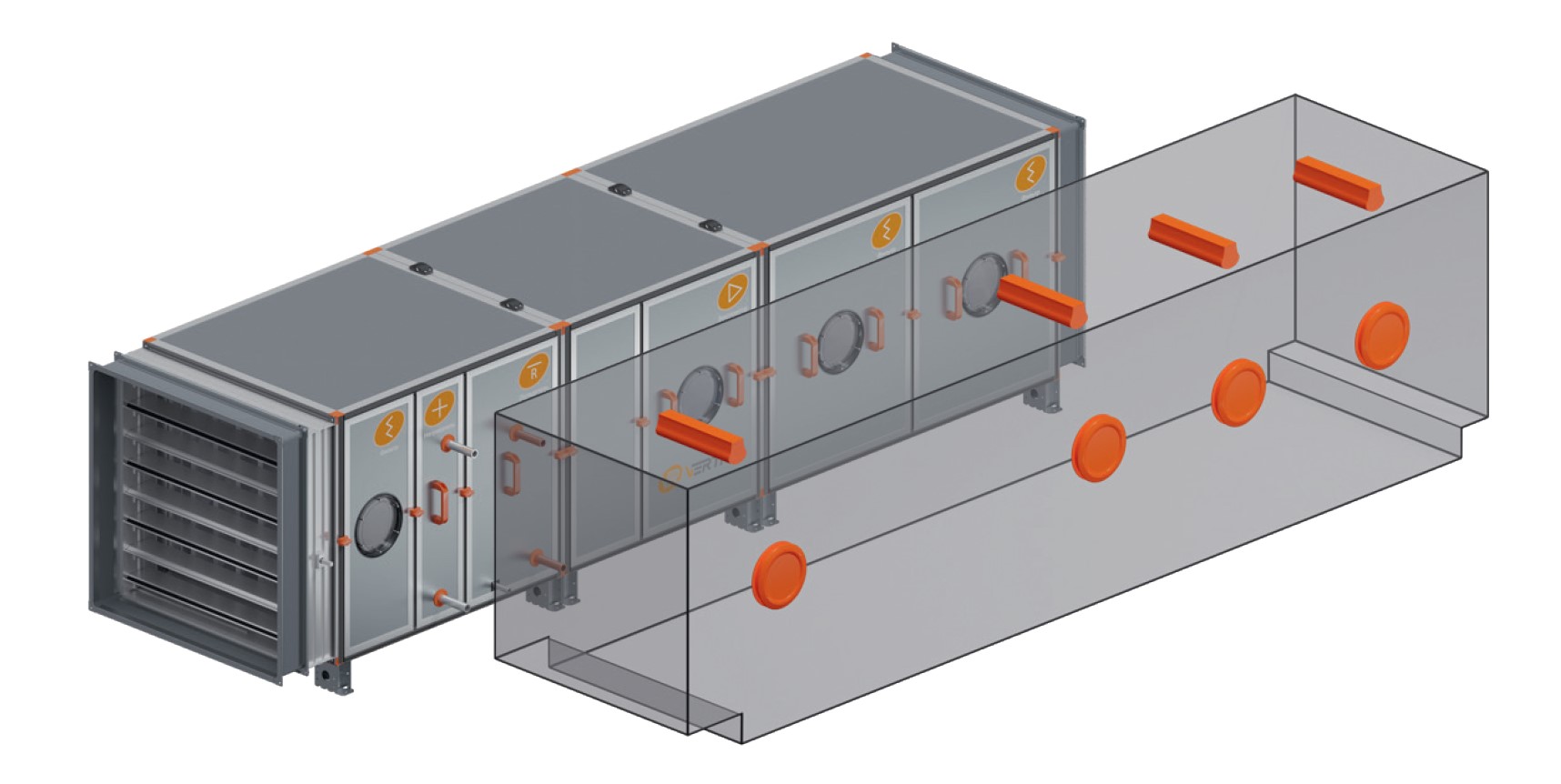

Медицинское исполнение

Для вентиляции и кондиционирования медицинских зданий и помещений;
Встроенные светильники и смотровые окна в секциях вентиляторов и фильтров для визуального контроля работы и загрязнения;
Материалы, контактирующие с обрабатываемым воздухом, устойчивы к обработке дезрастворами и гипоаллергенны;
Специсполнения: оцинкованное, нержавеющее.

Секции

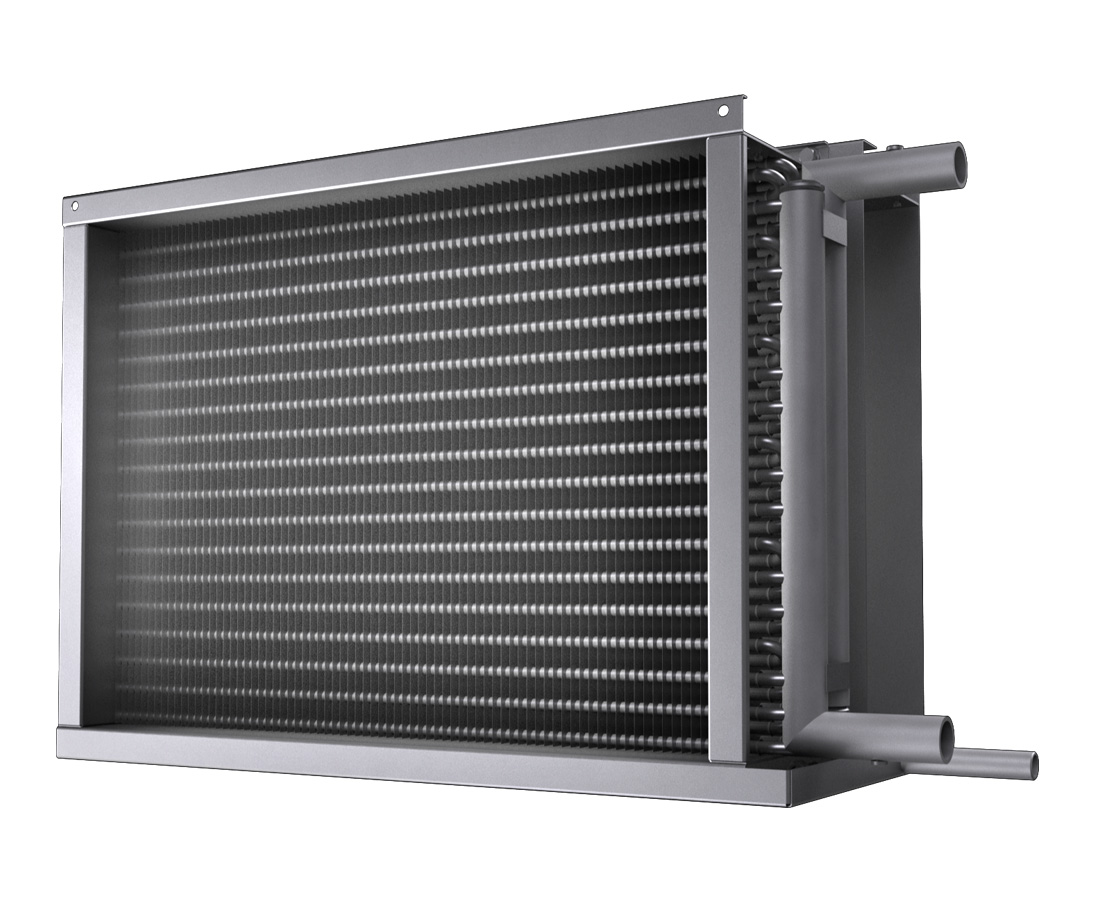

Водяной нагреватель

Предназначен для охлаждения воздушного потока;
Эффективный медно-алюминиевый теплообменник;
Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
Тип хладоносителя – вода или незамерзающие смеси на основе пропилен- или этиленгликоля концентрацией до 50%.

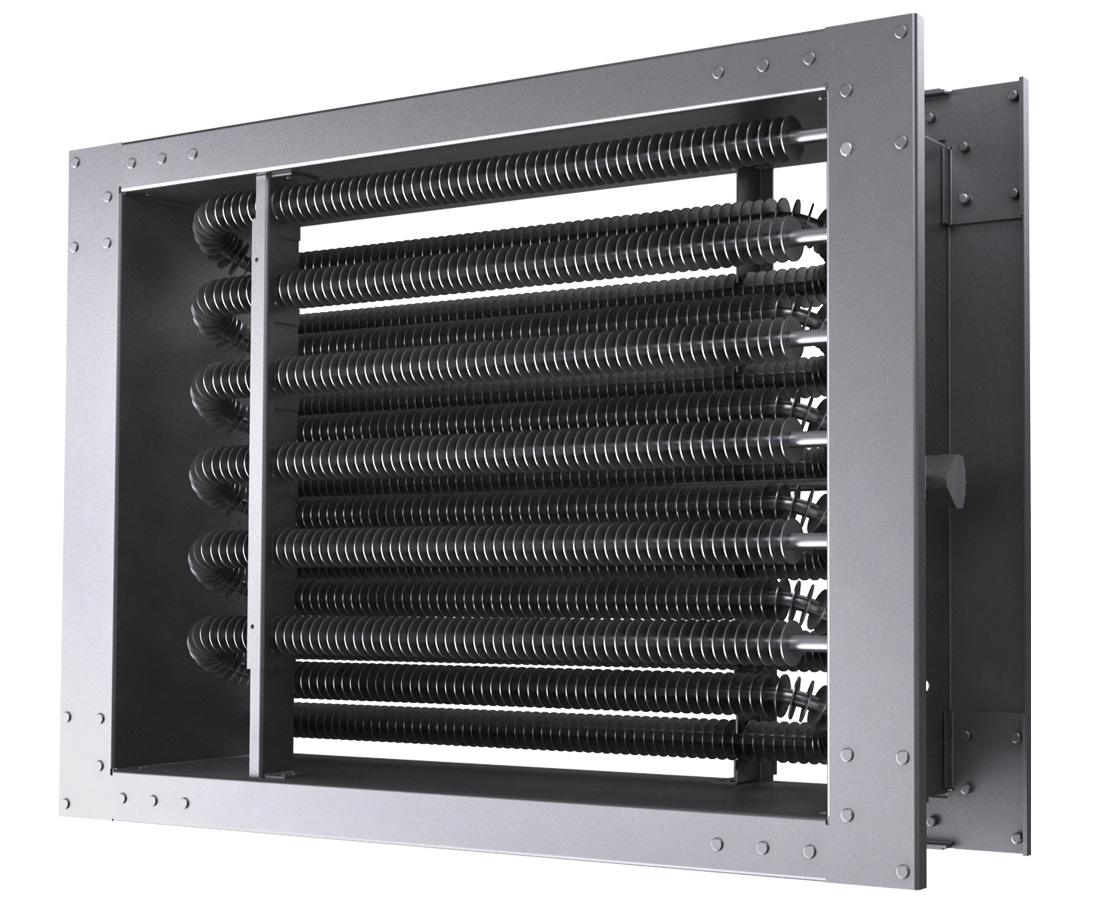

Электрический нагреватель

Предназначен для нагрева воздушного потока;
Нагревательные элементы трубчатого типа с оребрением, выполненным из стальной гофрированной ленты;
Мощность 15, 22,5, 30, 45, 60, 75, 90, 120 кВт;
Оснащен двумя термостатами защиты от перегрева: по температуре воздуха и по температуре корпуса.

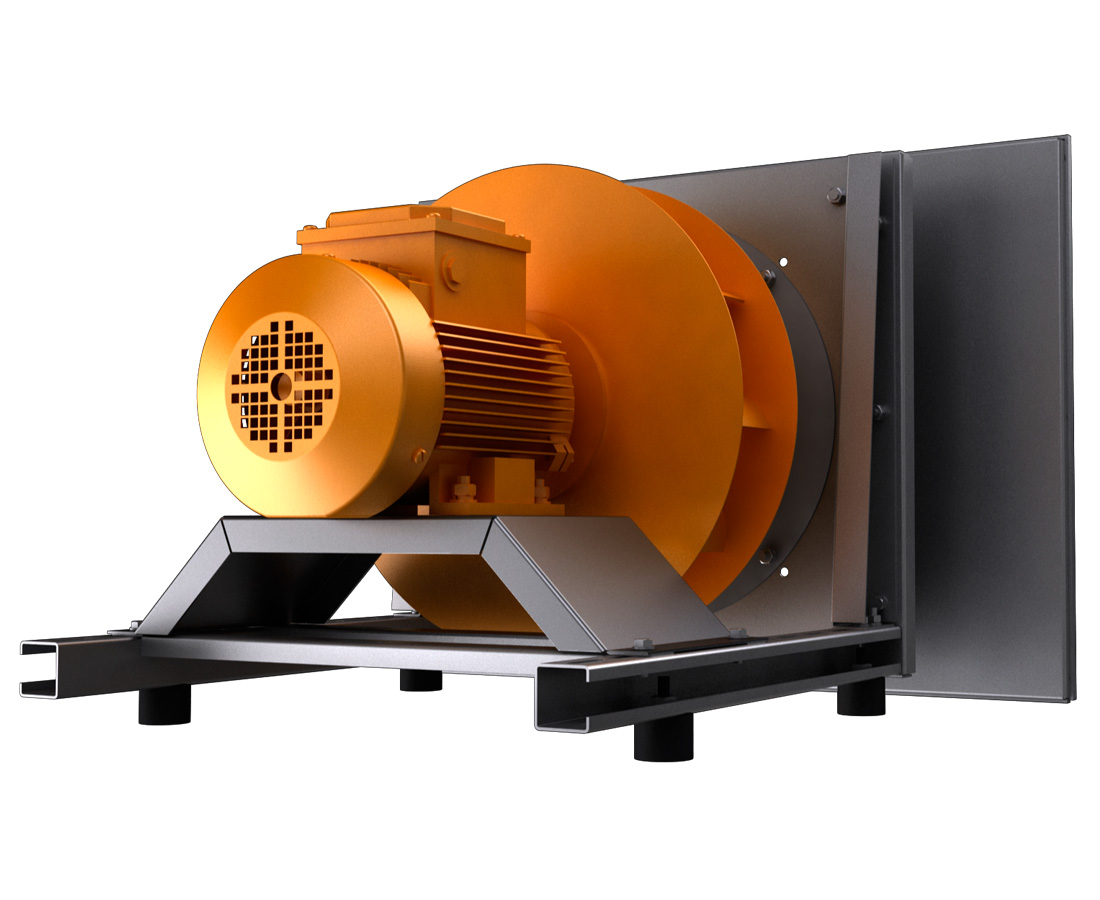

Вентилятор

Предназначен для создания воздушного потока и перемещения воздуха по системам вентиляции;
Низкое энергопотребление за счет рабочего колеса с назад загнутыми лопатками, установленного на валу электродвигателя;
Высокая эксплуатационная надежность благодаря встроенной защите электродвигателя от перегрева;
Вентблок установлен в секции на резиновых виброизоляторах.

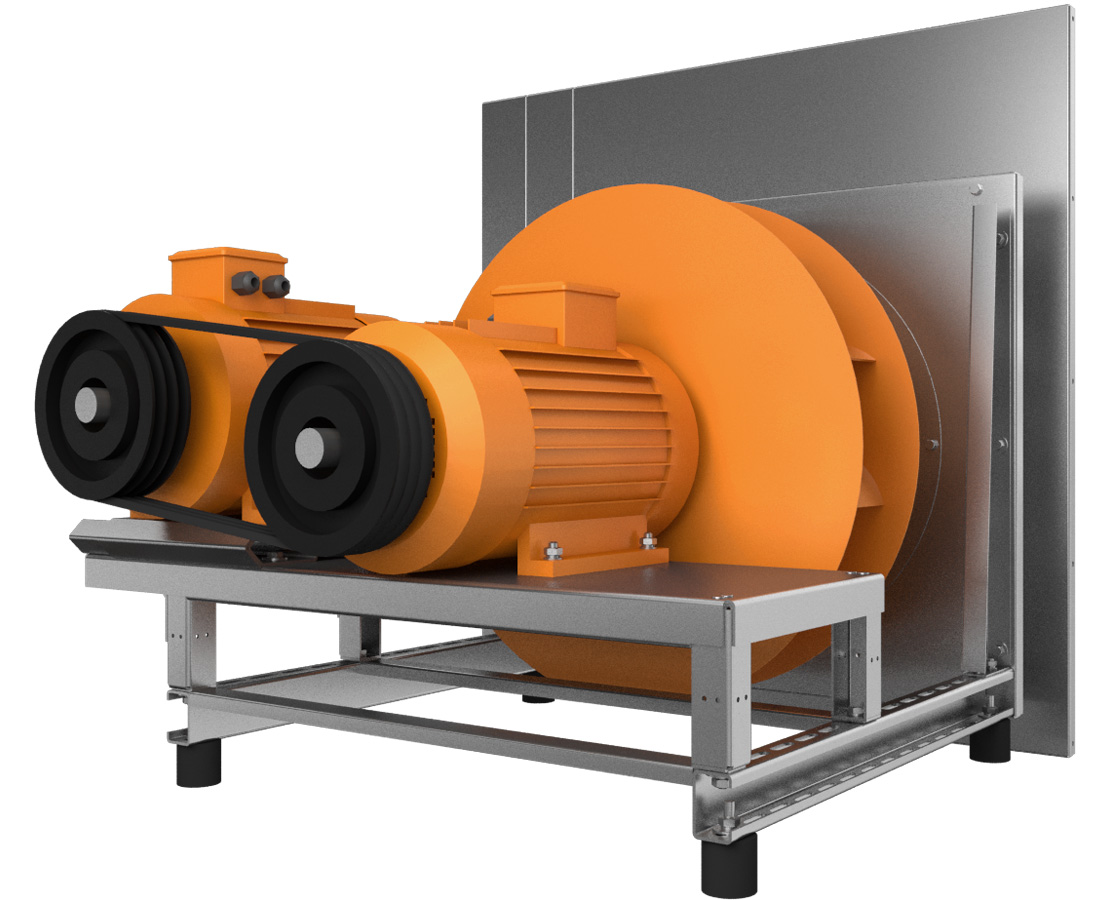

Вентилятор с резервным двигателем

Предназначен для создания воздушного потока;
Рабочее колесо установлено на валу резервного электродвигателя;
Соединение электродвигателей через клиноременную передачу позволяет оперативно восстановить работоспособность системы в случае выхода из строя основного электродвигателя.

Водяной охладитель

Предназначен для охлаждения воздушного потока;
Эффективный медно-алюминиевый теплообменник;
Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
Тип хладоносителя – вода или незамерзающие смеси на основе пропилен- или этиленгликоля концентрацией до 50%.

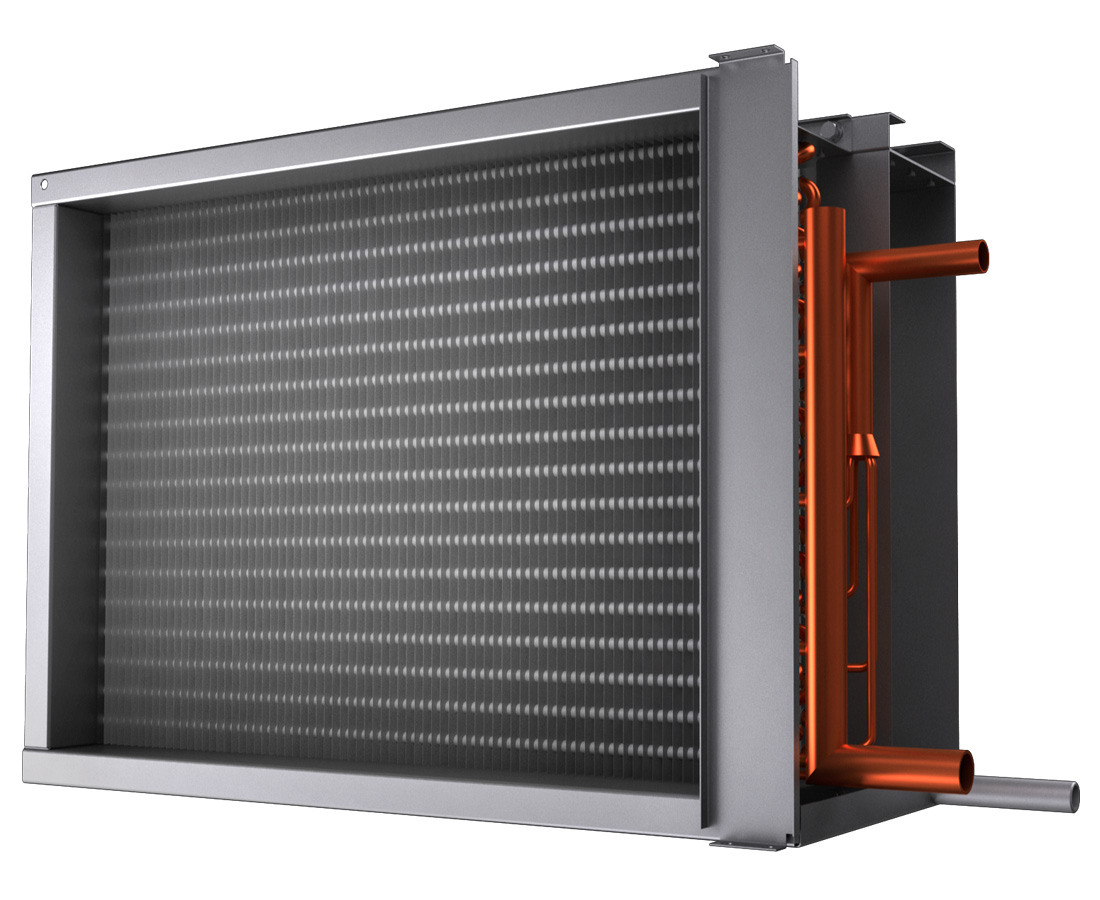

Фреоновый охладитель

Предназначен для охлаждения воздушного потока;
Эффективный медно-алюминиевый теплообменник;
Пластиковый каплеуловитель препятствует попаданию конденсата, образовавшегося в процессе теплообмена, в систему воздуховодов;
Поддон со сливным патрубком обеспечивает сбор и отвод конденсата;
Тип хладагента – R407C, R410a.

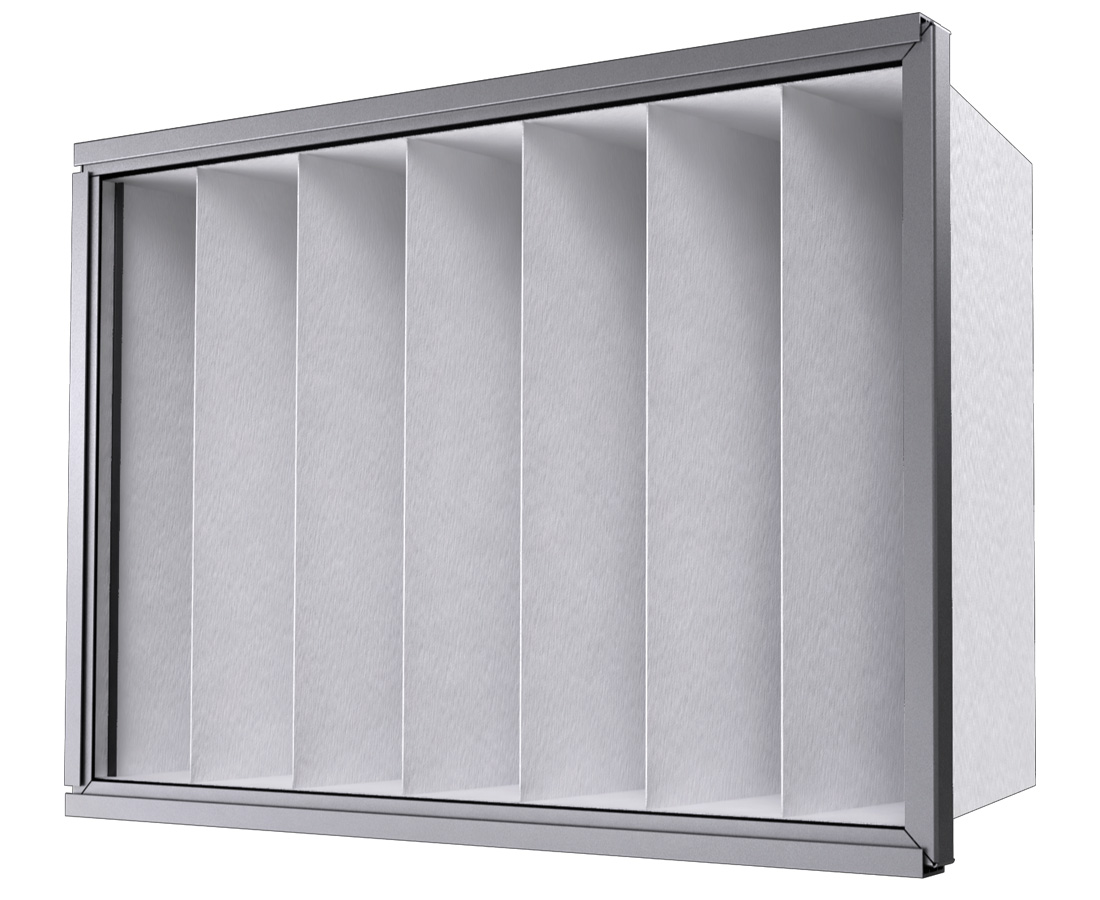

Фильтр

Предназначен для очистки воздушного потока от пыли и других твёрдых частиц;
Низкое аэродинамическое сопротивление;
Высокая пылеёмкость (долгий срок службы);
Степень очистки: G3, F5, F7, F9, H11, H12, H13, H14.

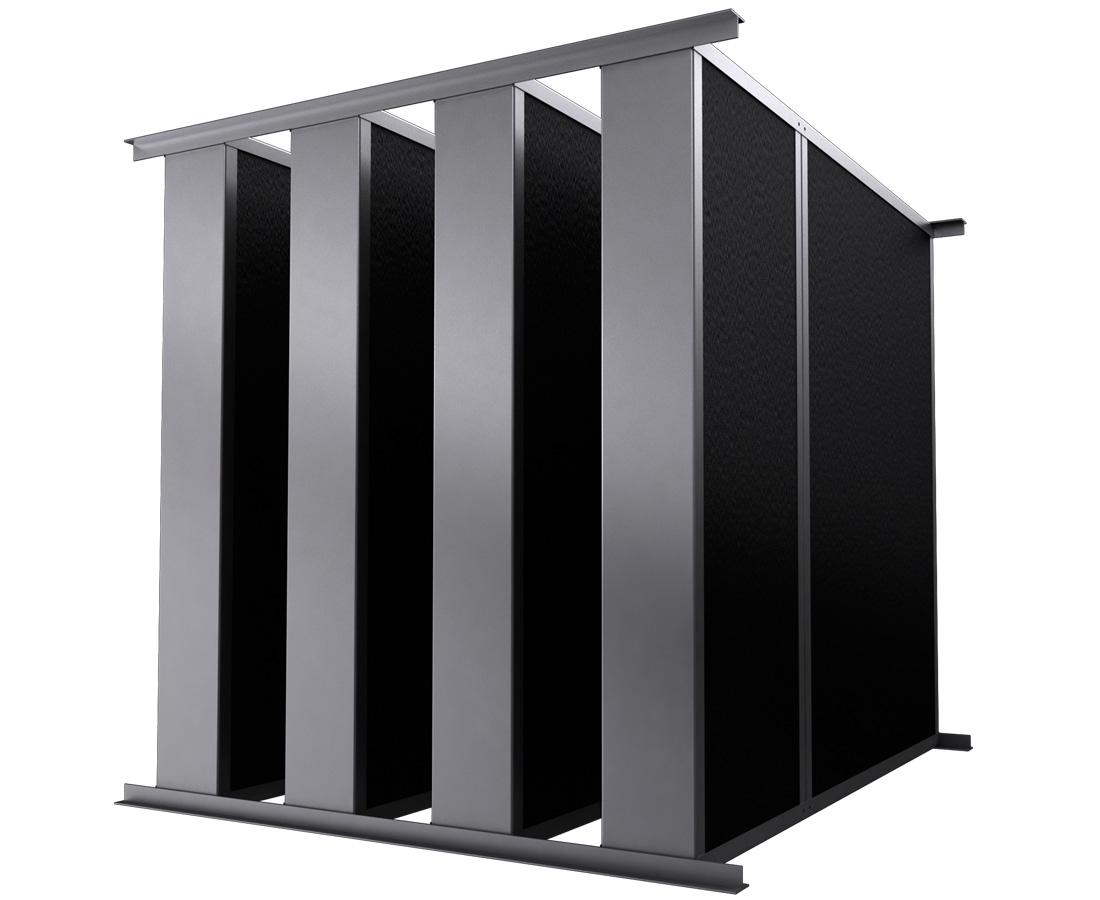

Шумоглушитель

Предназначен для снижения аэродинамического шума, создаваемого вентилятором в центральных кондиционерах;
Эффективное шумопоглощение в широком диапазоне частот;
Шумопоглощающий материал – кашированная минеральная вата.

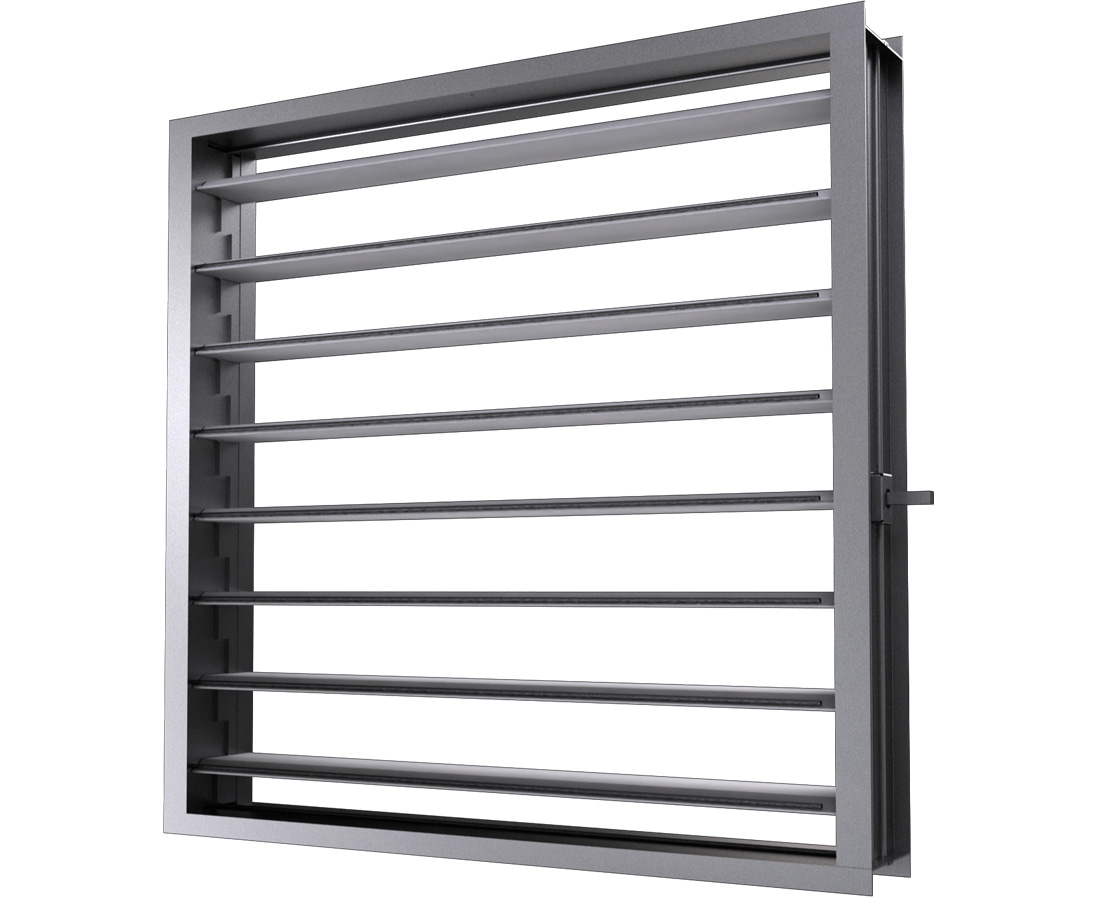

Регулирующая заслонка

Предназначена для перекрытия вентиляционного канала и регулирования потока воздуха;
Корпус и поворотные лопатки из алюминиевого профиля;
Шестерёнчатый привод из термостойкого пластика;
Резиновые уплотнители на каждой поворотной лопатке для увеличения герметичности и снижения риска примерзания;
Шток квадратного сечения для исключения проскальзывания.

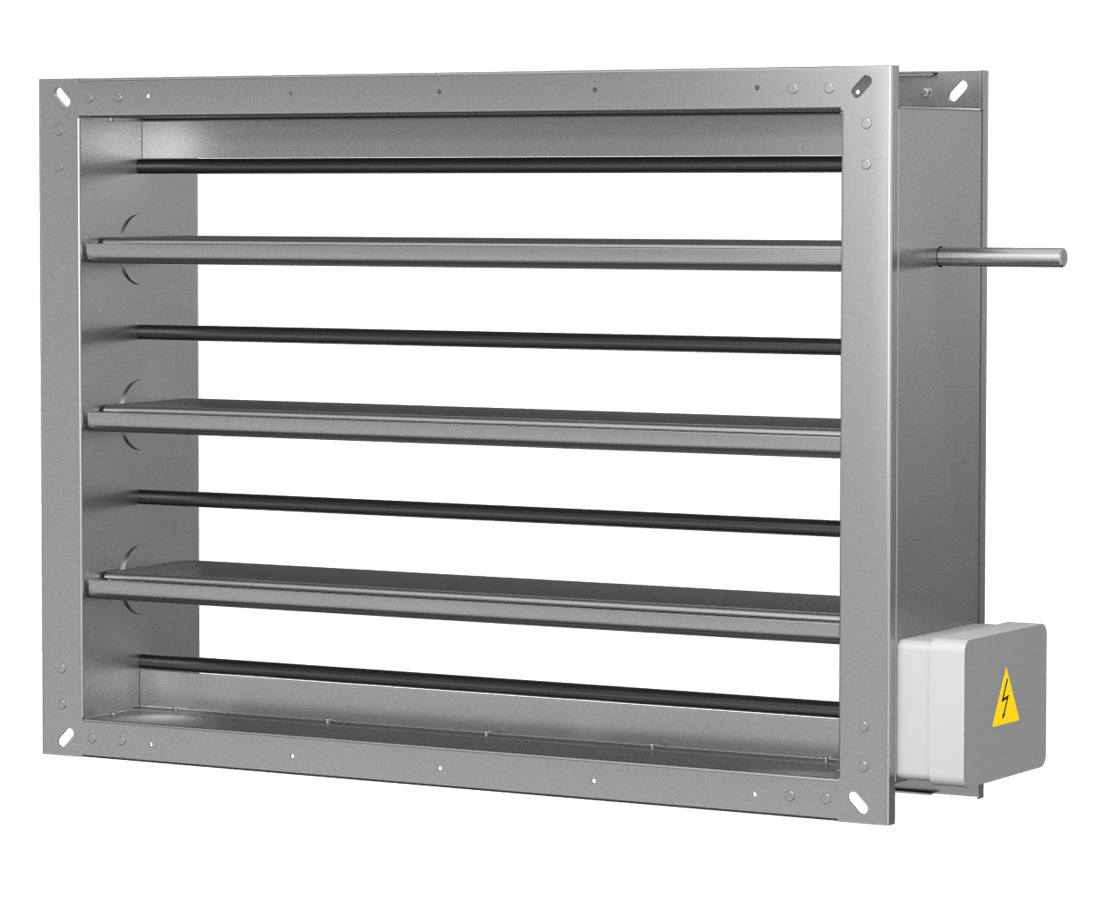

Утепленная заслонка (КВУ)

Предназначена для перекрытия вентиляционного канала;
Корпус из оцинкованой стали, лопатки из алюминиевого профиля с замковым примыканием;
Рычажно-тяговый механизм передачи движения от привода к лопаткам;
ТЭНы для подогрева мест соприкосновения лопаток;
Клеммная коробка на корпусе для подключения.

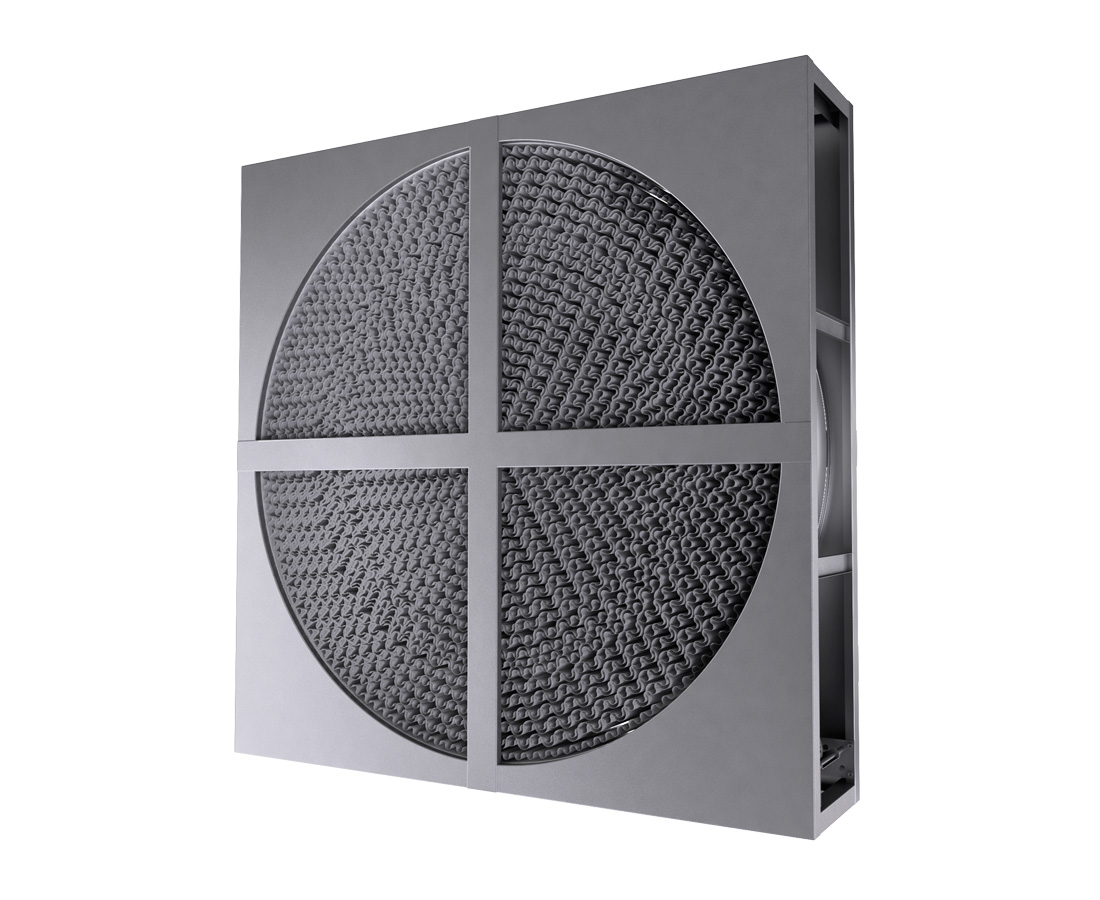

Роторный регенератор

Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
КПД утилизации до 80%;
Щёточные уплотнители из войлока минимизируют переток между приточным и вытяжным воздухом;
Минимальный риск обмерзания.

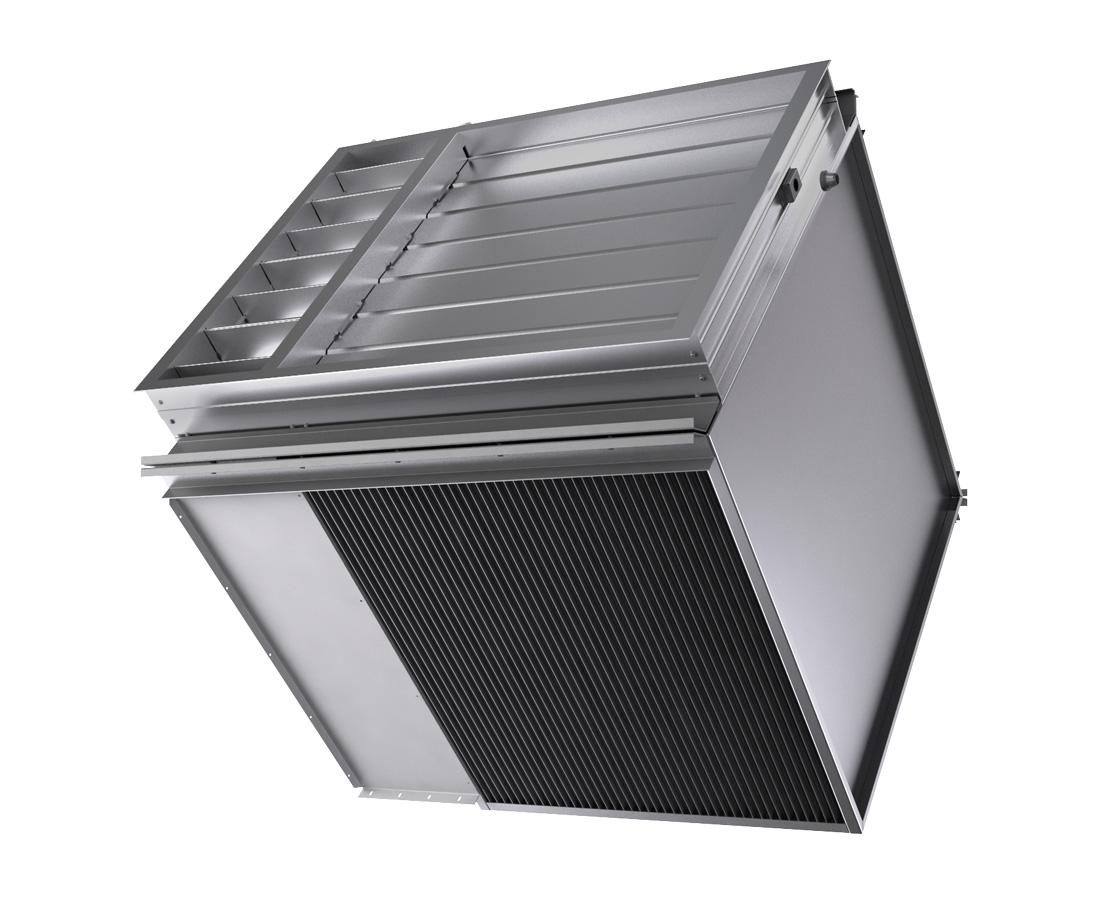

Пластинчатый рекуператор

Предназначен для снижения энергетических затрат за счёт утилизации тепла вытяжного воздуха;
КПД утилизации до 60%;
Обводной канал на приточной части используется для защиты рекуператора от обмерзания в холодный период года и позволяет избежать нежелательной рекуперации в теплый период года.

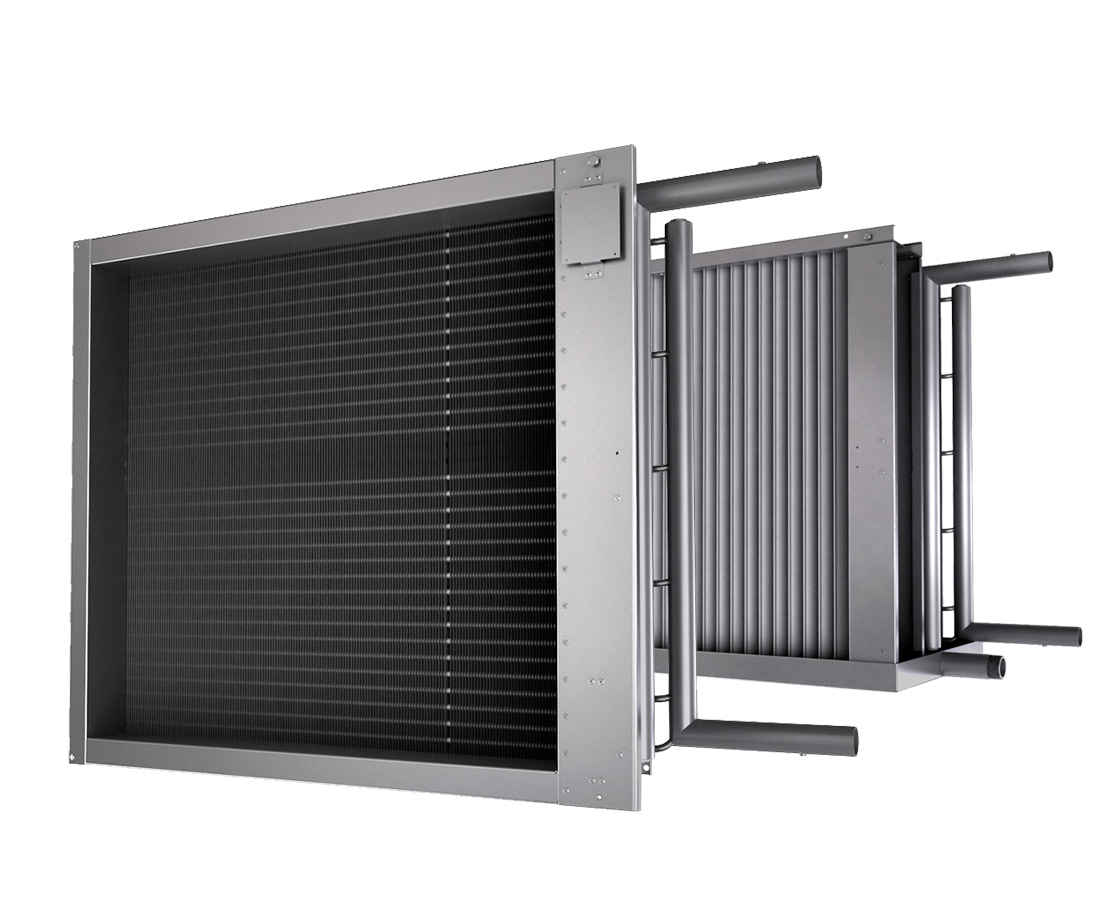

Гликолевый рекуператор

Предназначен для снижения энергозатрат за счёт утилизации тепла вытяжного воздуха;
Отсутствие перетечек между потоками приточного и вытяжного воздуха;
КПД утилизации до 50%;
Эффективный 8‑рядный медно-алюминиевый теплообменник;
Вытяжная часть оснащена каплеуловителем с поддоном для сбора и отвода конденсата;
Приточная установка может быть отнесена от вытяжной на значительное расстояние.

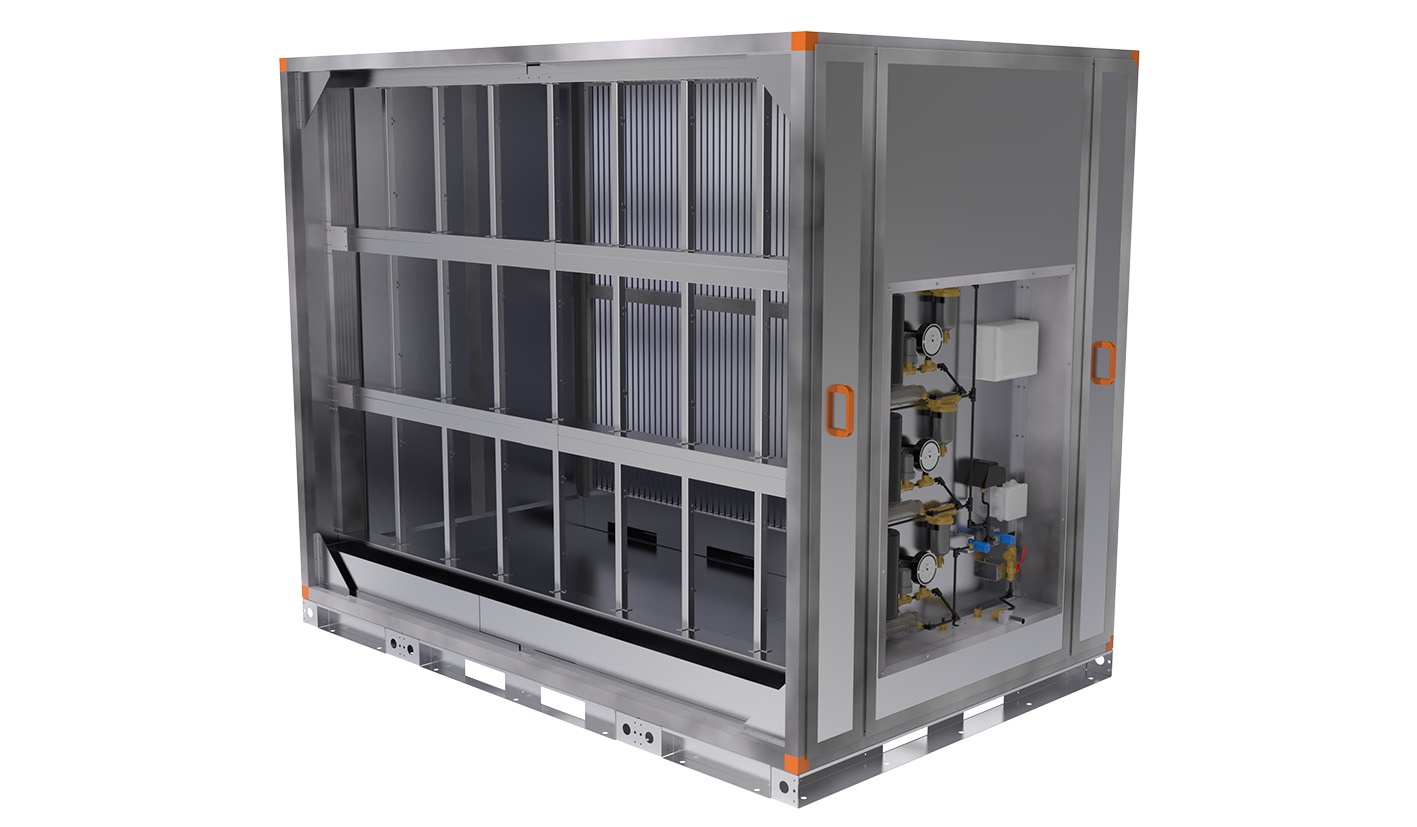

Форсуночный увлажнитель

Высокая эффективность увлажнения — 95%;
Полное отсутствие протечек;
Низкое энергопотребление — до 700 Вт;
Гигиеничность (УФ-обработка + фильтр тонкой очистки + фильтр грубой очистки);
Простота обслуживания.

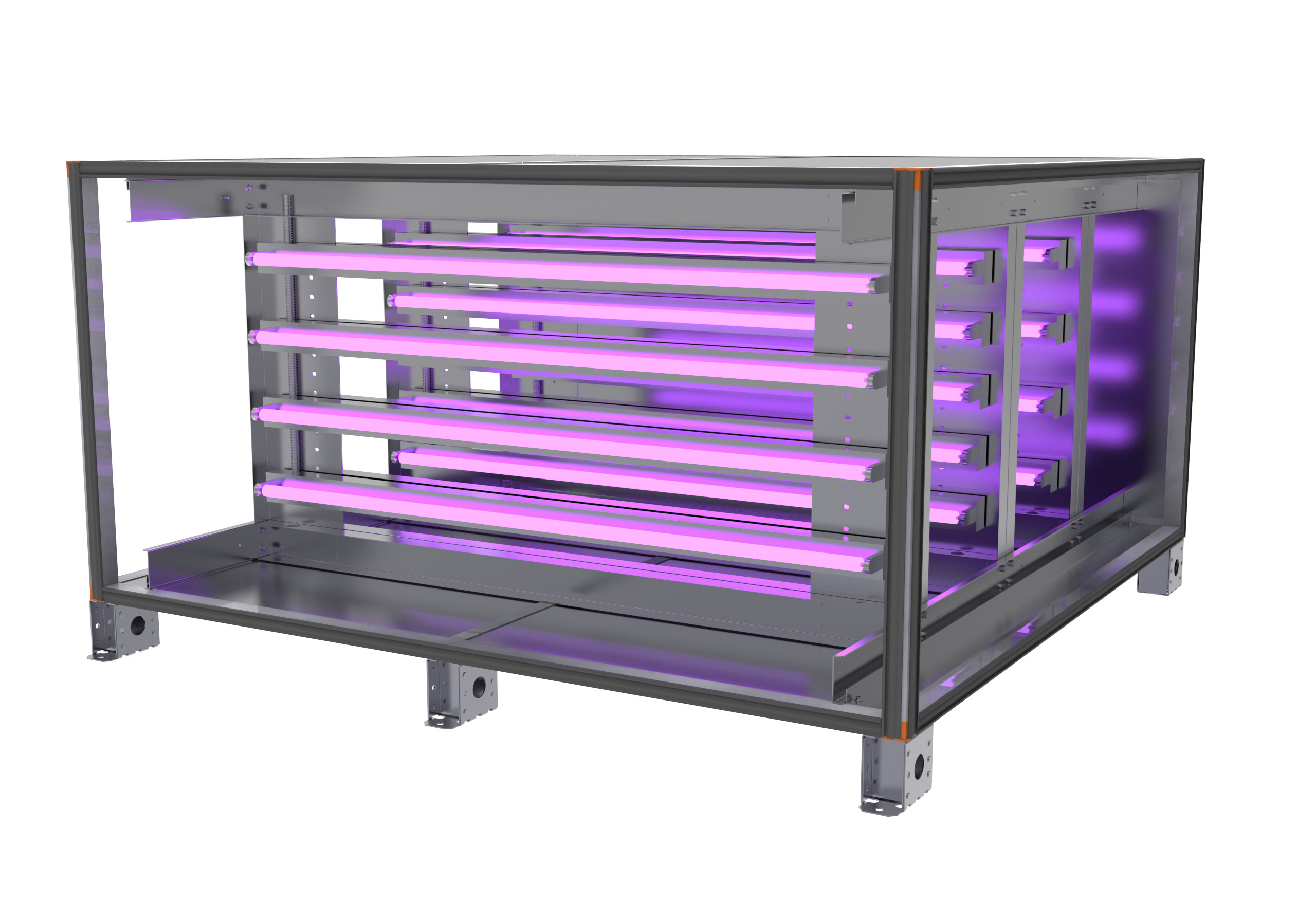

Бактерицидная УФ-секция

Предназначена для обеззараживания воздуха ультрафиолетовым излучением в системах вентиляции и кондиционирования воздуха медицинских, детских, спортивных и других помещений;
Оснащена бактерицидными газоразрядными лампами низкого давления с потребляемой электрической мощностью 75 Вт и длиной волны УФ излучения 253,7 нм;
Количество ламп и суммарное энергопотребление зависит от категории помещения и расхода воздуха.

Документация

Скачать все

Паспорт AVM, AVMD

5.12 МБ, PDF

Паспорт МЕД AVM, AVMD

0.52 МБ, PDF

Инструкция AVM, AVMD

3.8 МБ, PDF

Декларация AV, AVM, AVMD, AVL, AVLD

1.17 МБ, PDF

Сертификат сейсмостойкость AV, AVM, AVMD, AVL, AVLD

1.74 МБ, PDF

Декларация МЕД AVM, AVMD, AVL, AVLD

0.69 МБ, PDF

Дополнительно

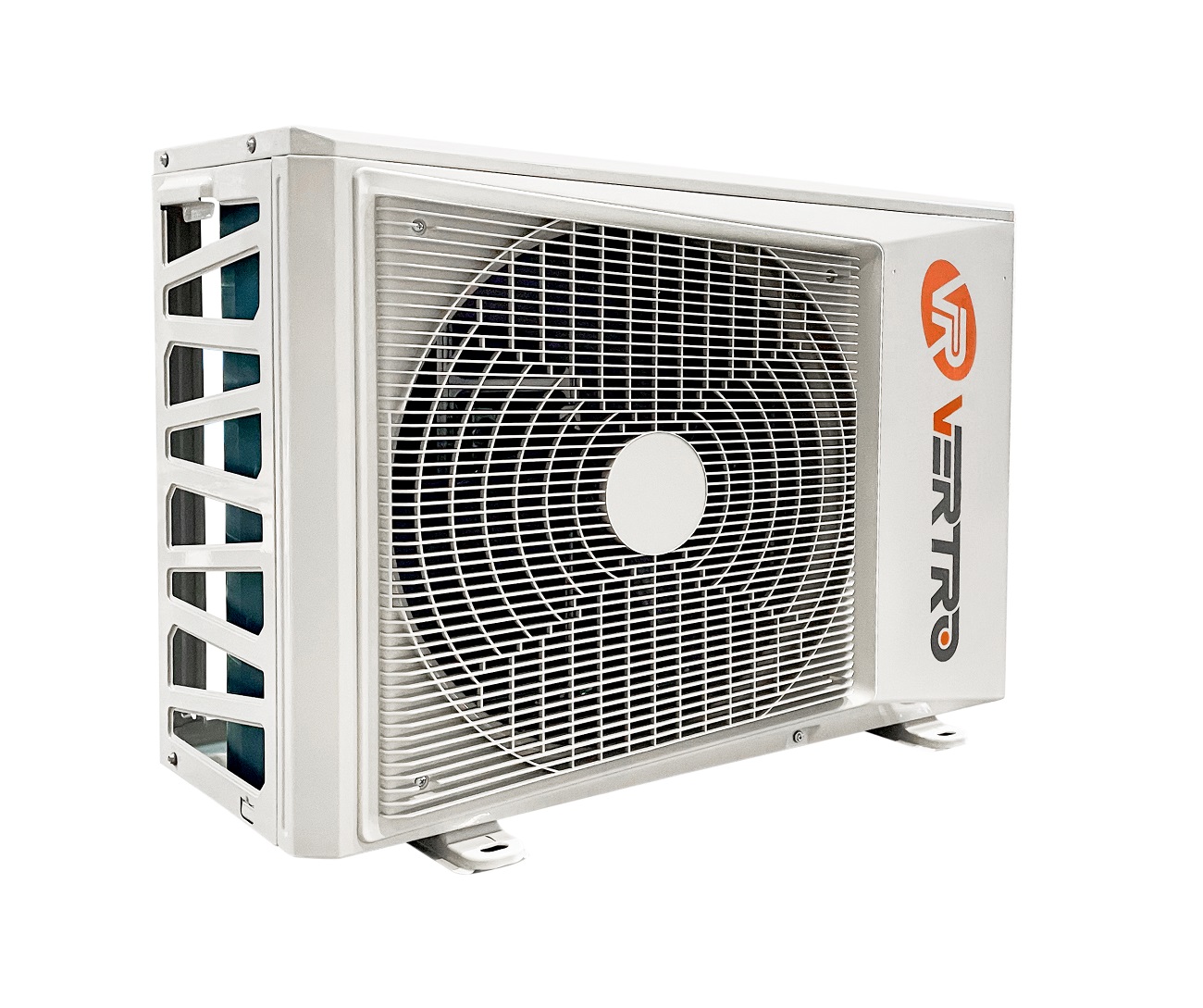

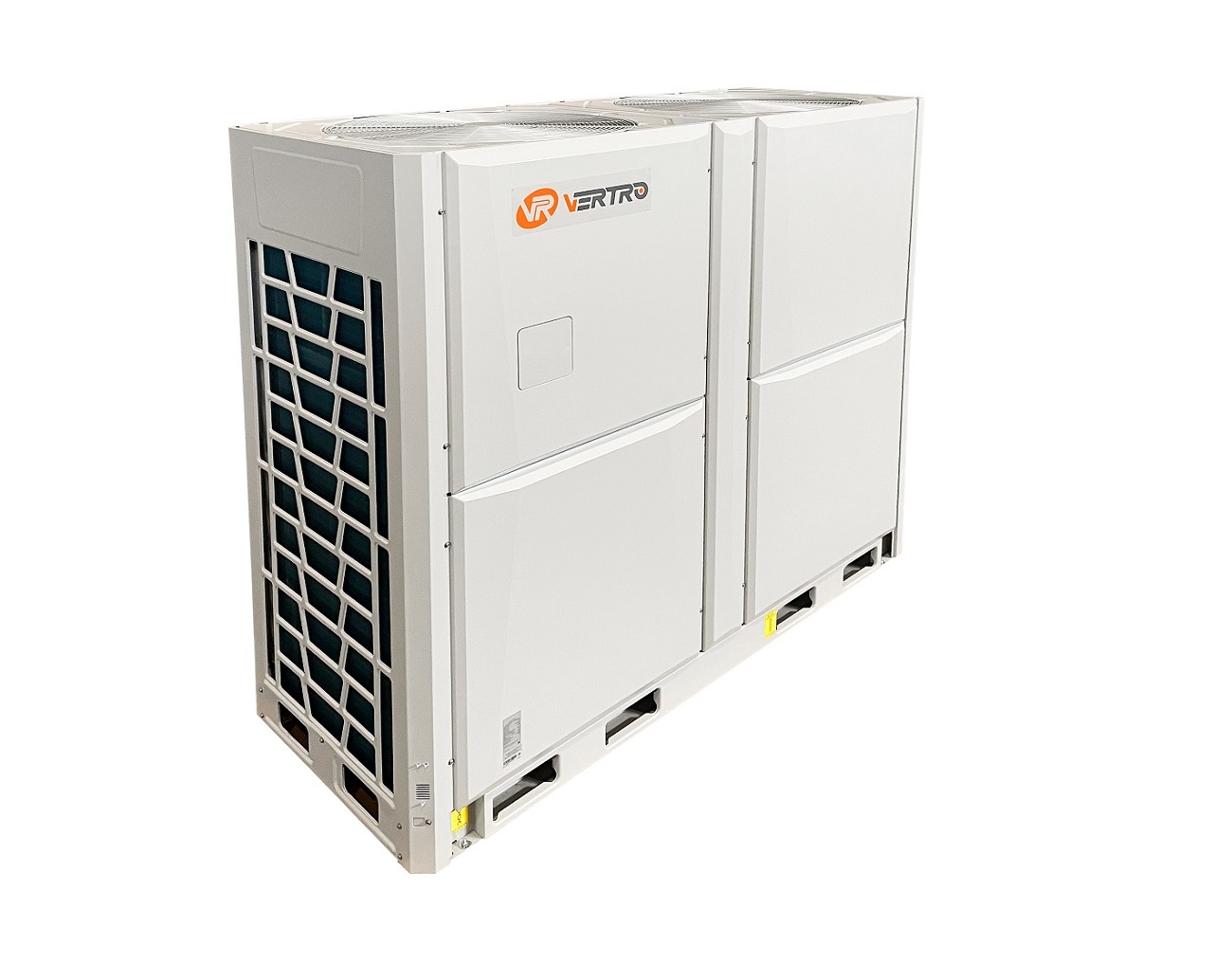

Компрессорно-конденсаторный блок VCU

Подробнее

Компрессорно-конденсаторный блок VRCM

Подробнее

Чиллер с воздушным охлаждением конденсатора JSA

Подробнее

Чиллер для работы с выносным конденсатором JSE

Подробнее

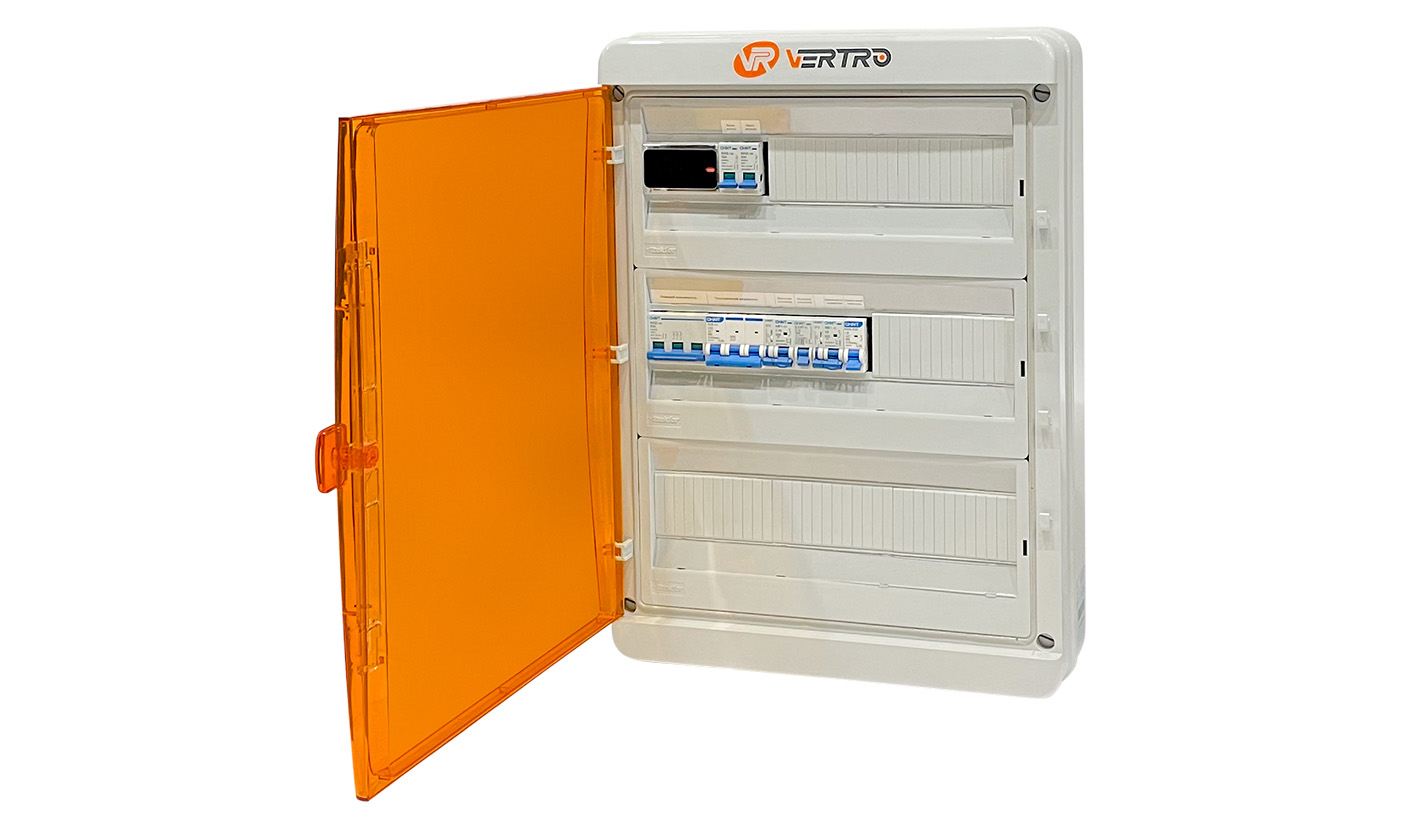

Блок управления UM VA-W/E

Подробнее

Вопросы и ответы

Существует два вида термоконтактов — вынесенные и встроенные. В первом случае выводы термоконтактов необходимо подключать к управляющему устройству (частотному преобразователю, щиту или блоку управления либо иному устройству), которое остановит работу вентилятора при достижении на двигателе определённой температуры; если не подключить их к управляющему устройству, данная система защиты не будет работать, поэтому их подключение является обязательным условием гарантийного обслуживания. Встроенные термоконтакты работают без внешнего управляющего устройства: при достижении определённой температуры на обмотках цепь питания разрывается, и вентилятор останавливается. Что касается термоконтактов на наших вентиляторах — всё зависит от того, какой конкретно вентилятор вас интересует. В основном такая информация содержится в паспортах и инструкциях по монтажу, но обычно на всех вентиляторах, кроме серии VK, применяются вынесенные термоконтакты с типом сигнала «Сухой контакт». На вентиляторах VK — встроенные термоконтакты.

Для большинства трёхфазных асинхронных электродвигателей вентиляторов вентсистем предусмотрена возможность питания 220/380 В при использовании частотного преобразователя (ПЧ) в качестве источника питания. Конкретная схема («звезда» или «треугольник») в качестве рабочей выбирается исходя из параметров рабочего напряжения на «выходе» ПЧ. Соединение в схемы «звезда»/«треугольник» для электродвигателей «обычного» исполнения осуществляется перемычками в клеммной коробке (расположение перемычек приведено графически на крышке клеммной коробки для соответствующего напряжения питания); для электродвигателей, совмещённых с рабочим колесом (мотор-колёс) с шестью выводами проводников электрических обмоток в дополнительную клеммную коробку, информация приведена на крышке клеммной коробки с указанием по расположению перемычек между клеммами, а также на шильдике самого мотор-колеса с расшифровкой цветового значения проводников и их соединения в требуемую из двух вариантов схему для соответствующего напряжения питания.
