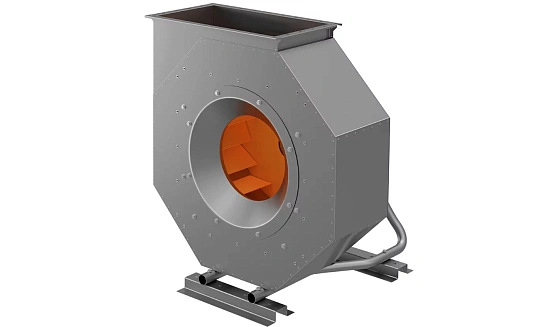

Вентилятор дымоудаления

VPD DU
Вентиляторы VPD DU предназначены для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.

  • Расход воздуха от 1 500 до 90 000 м3/ч;
  • Статическое давление до 2100 Па;
  • Перемещение газов с температурой до 400°С или до 600°С в течение 120 мин.;
  • Уникальный трубный силовой каркас корпуса, обеспечивающий высокую прочность и жесткость вентилятора;
  • Высокая надежность конструкции: соединение всех элементов без использования электродуговой сварки – отсутствие изломов сварных швов в результате вибраций, температурных перепадов и т.д.;
  • Возможность присоединения на входе как круглого, так и квадратного воздуховода.
VPD DU
1
400
2
35
3
A
4
0.25
5
15
6
EX
7
C
8
AC
9
R
10
45
11
T
12
1
обозначение радиального вентилятора дымоудаления
2
максимальная температура перемещаемой среды (°С) для вентиляторов дымоудаления (400 или 600)
3
диаметр рабочего колеса, см
4
индекс аэродинамической мощности (А, В и С)
5
мощность электродвигателя, кВт
6
число оборотов двигателя, уменьшенное в 100 раз, об/мин
7
тип исполнения (EX – взрывозащищенный)
8
маркировка взрывозащиты в зависимости от подгруппы газов (B – IIB, С – IIC)
9
тип специсполнения (KR – коррозионностойкий, AC – кислотостойкий, HT - теплостойкий)
10
направление вращения рабочего колеса (L – левое, R – правое)
11

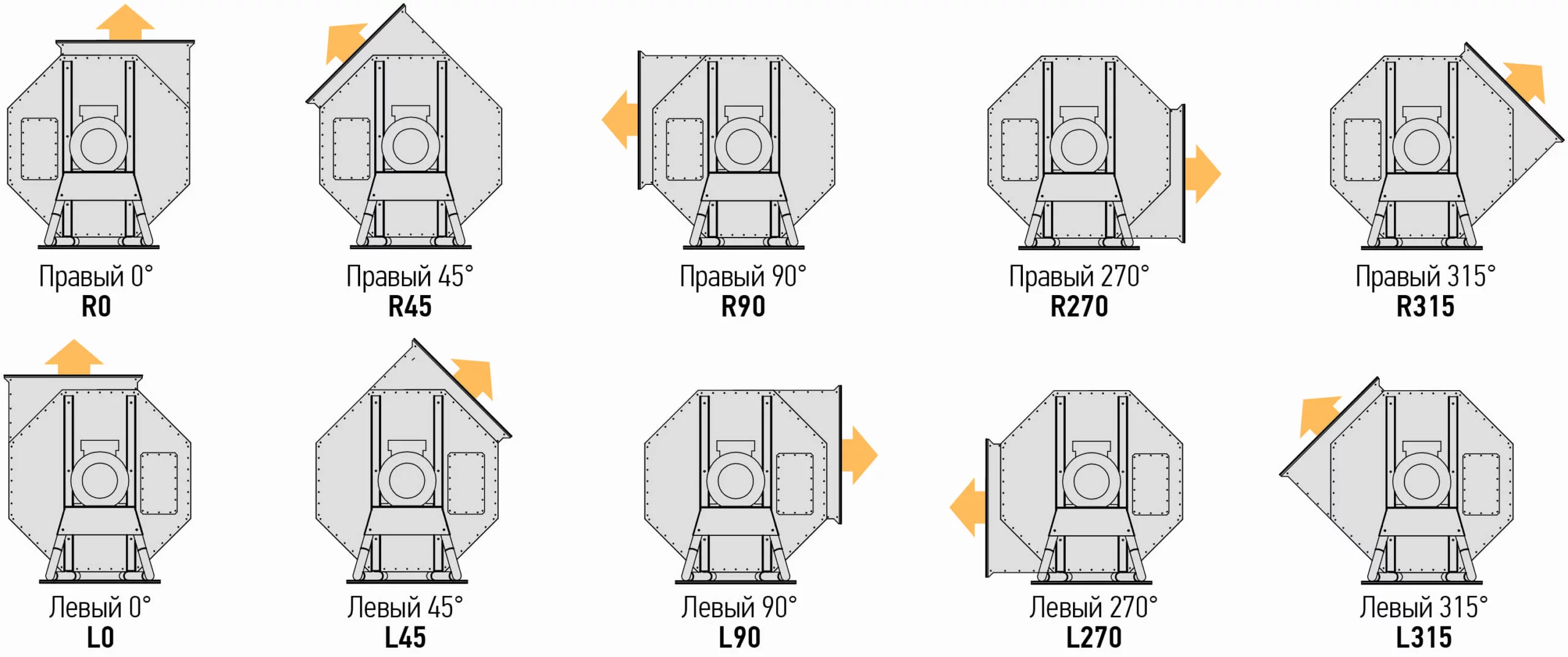

угол установки корпуса
12
тип климатического исполнения (У, УХЛ, Т)

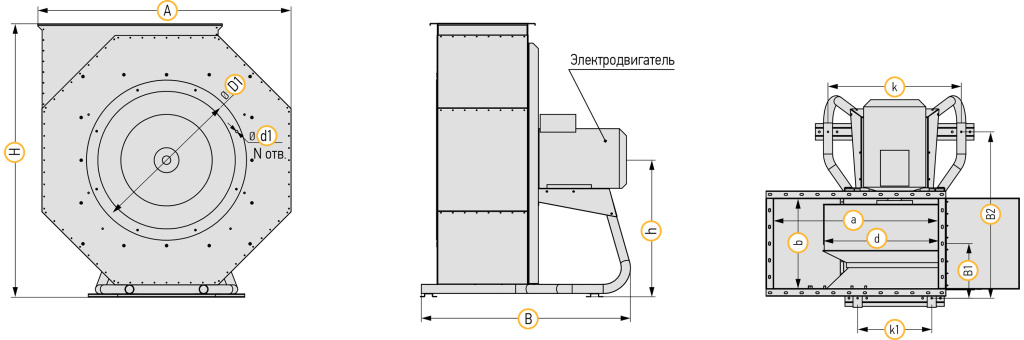

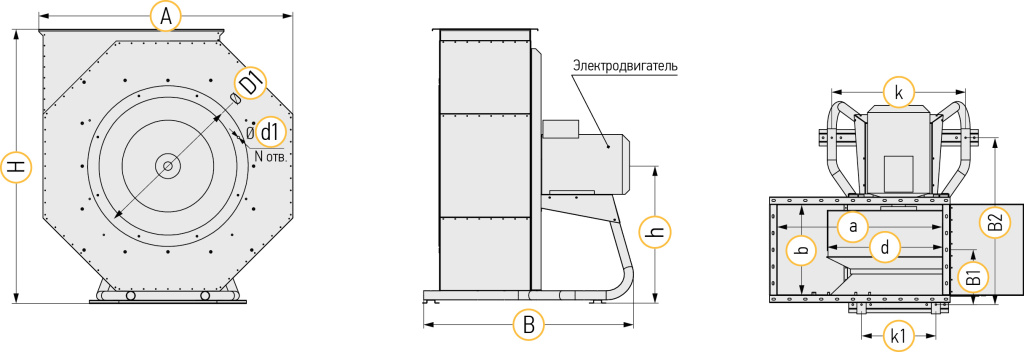

VPD-DU чертеж.jpg

Габариты и масса VPD DU
Технические характеристики VPD DU

Вставка гибкая круглая GVTC-Т

Подробнее

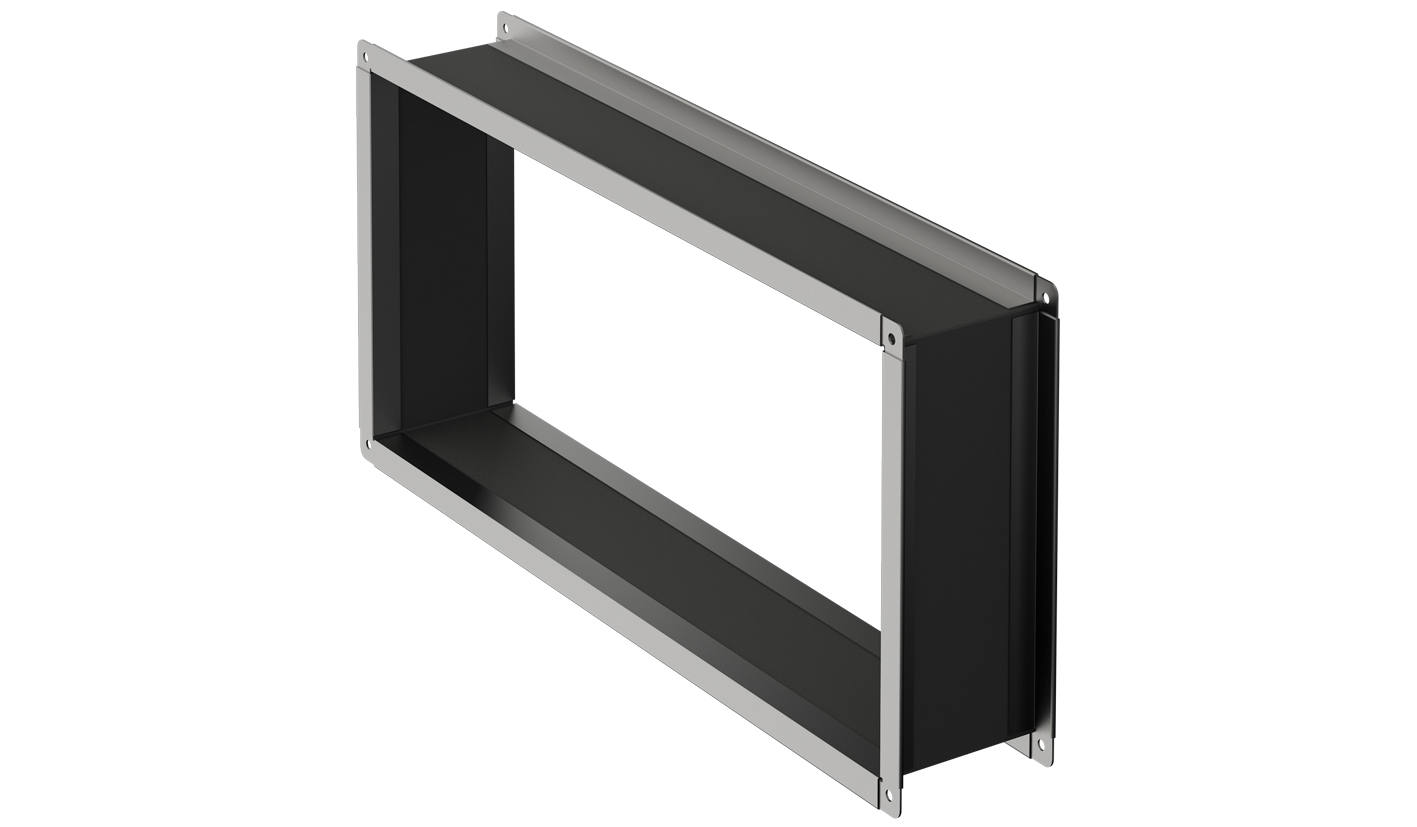

Вставка гибкая прямоугольная GVTR-T

Подробнее

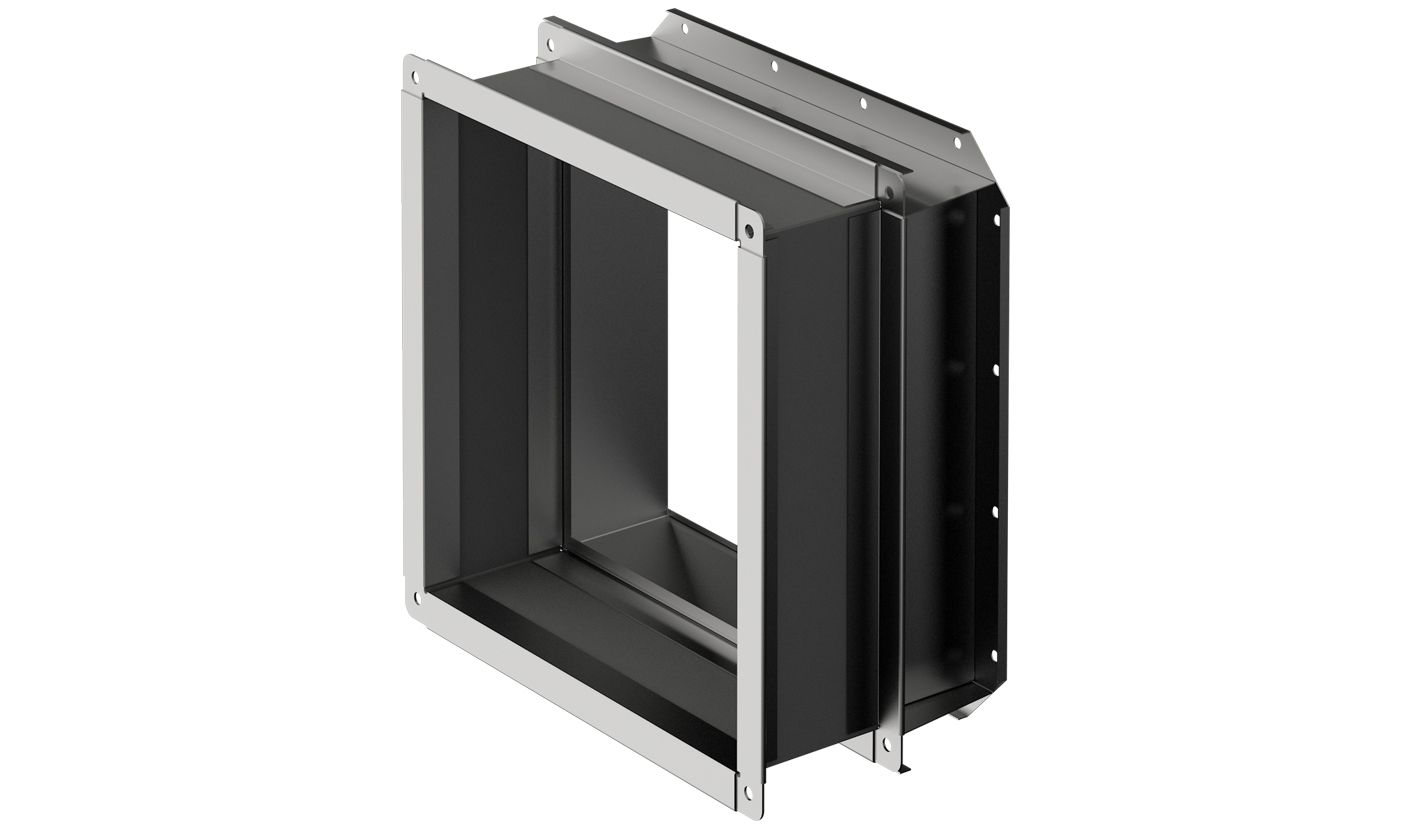

Вставка гибкая квадратная GVTQ-T

Подробнее

Клапан защитный PRT

Подробнее

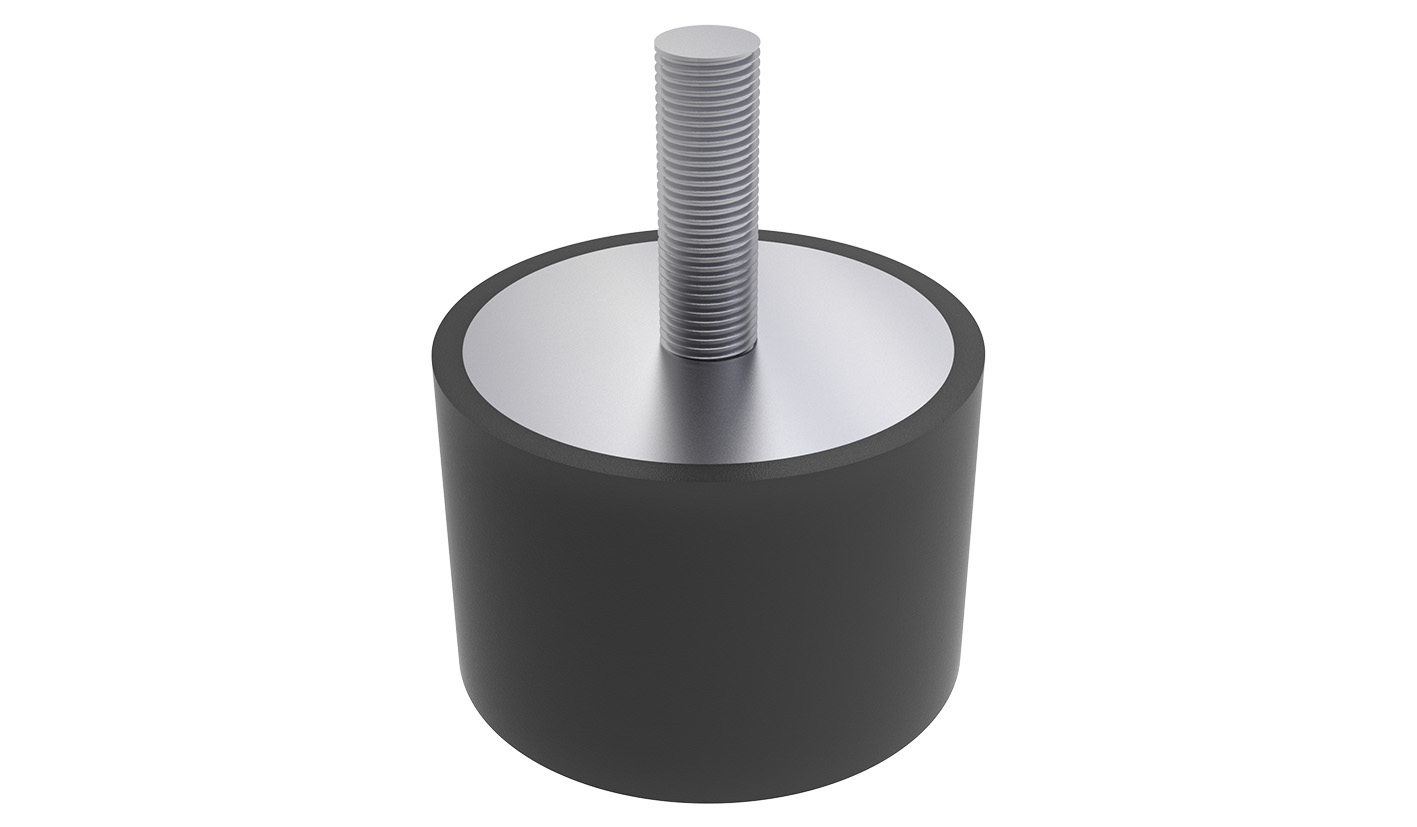

Виброопоры RVI

Подробнее

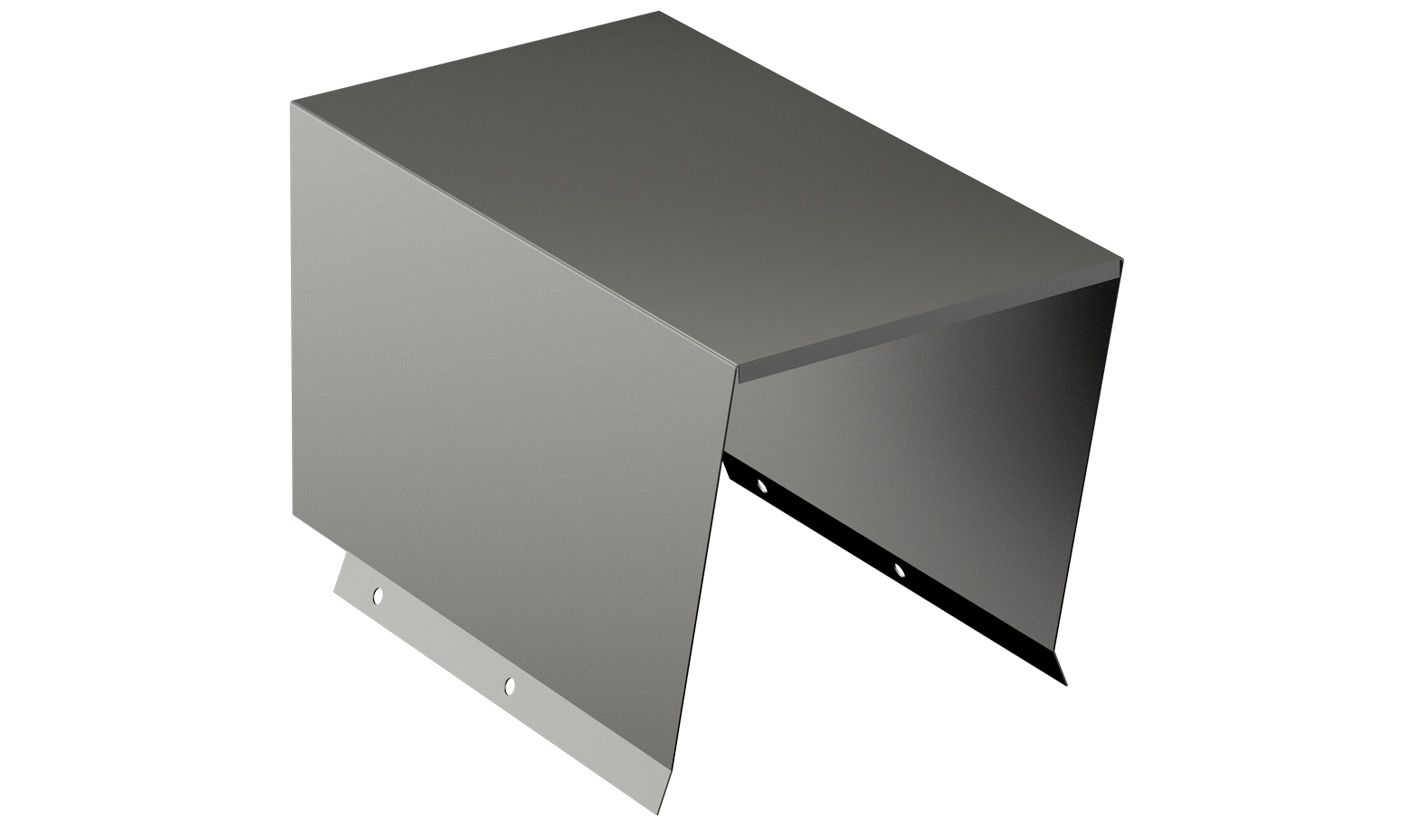

Кожух двигателя DTK

Подробнее

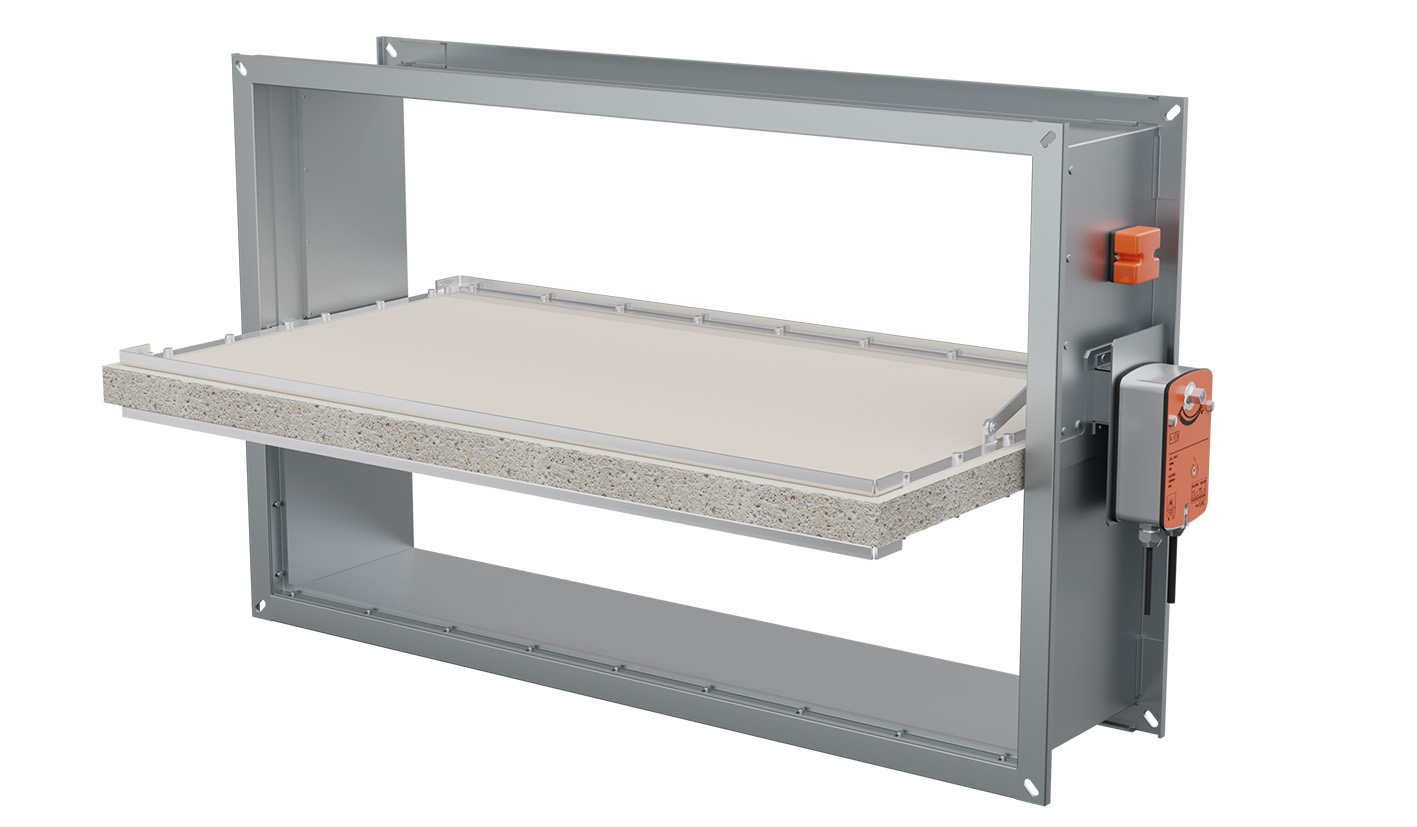

Противопожарный клапан KZO-2

Подробнее

Противопожарный клапан KZO-2K

Подробнее

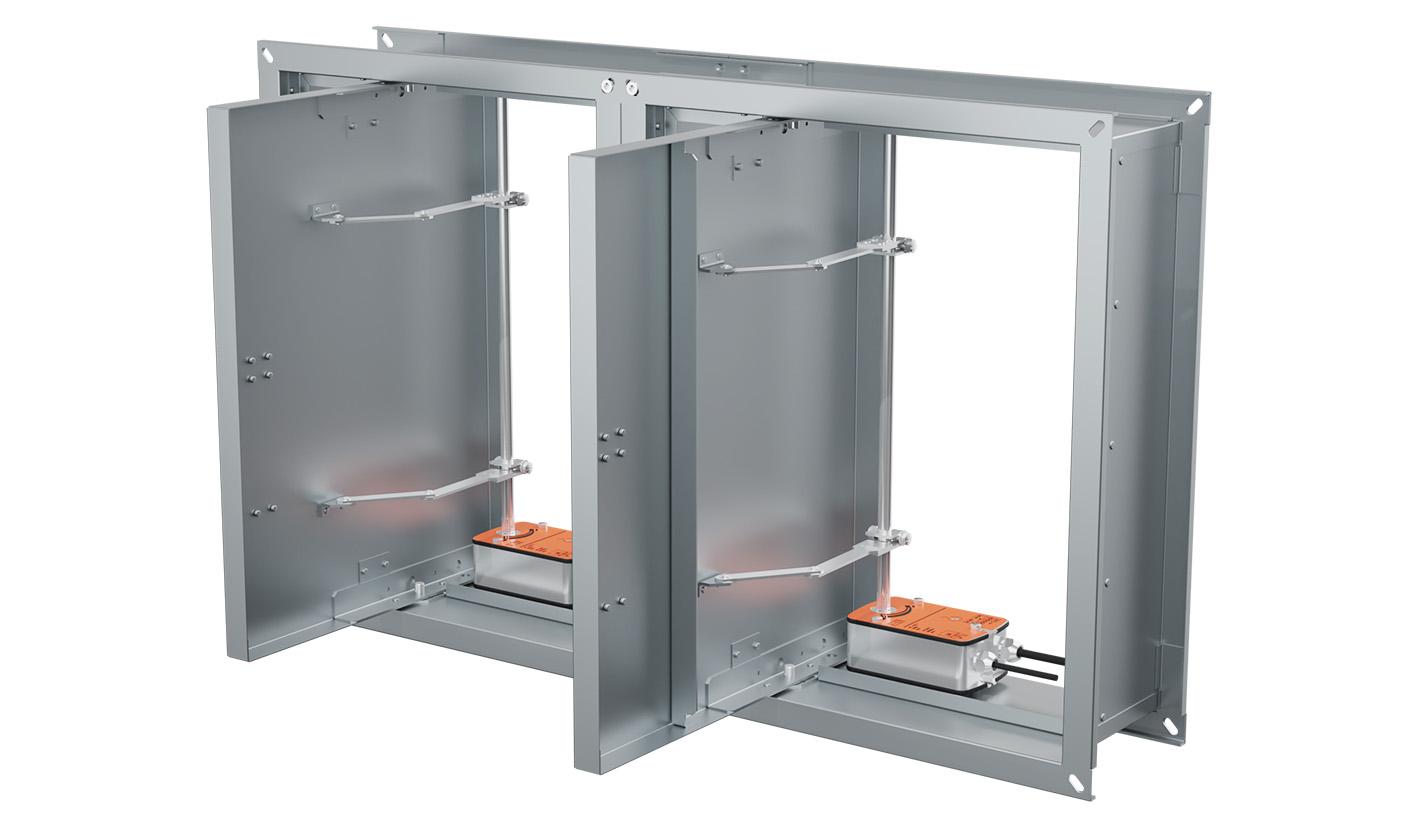

Клапан дымоудаления KZO-2D

Подробнее

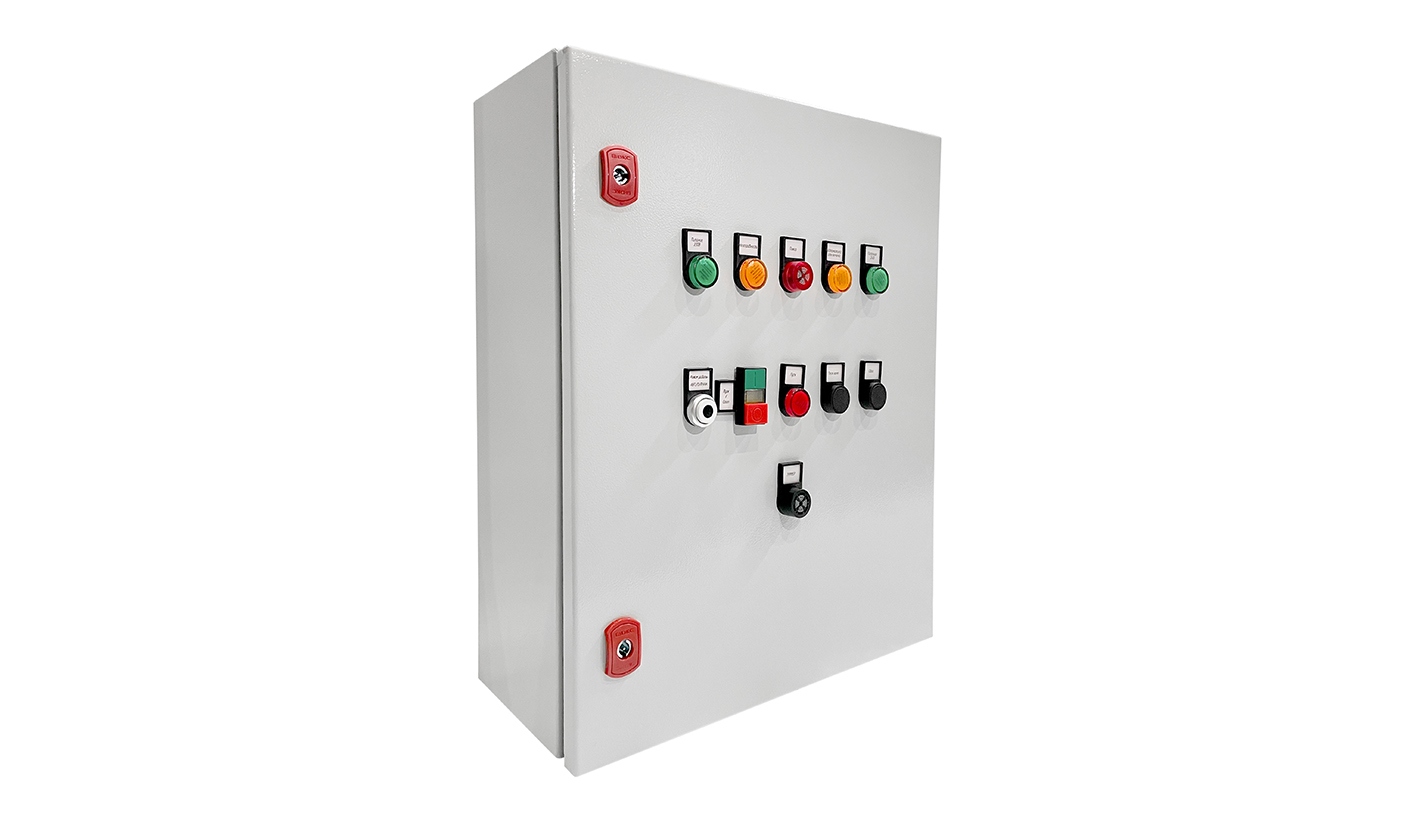

Щит управления вентиляторами ДУ и подпора с F300 UM-DU-V

Подробнее

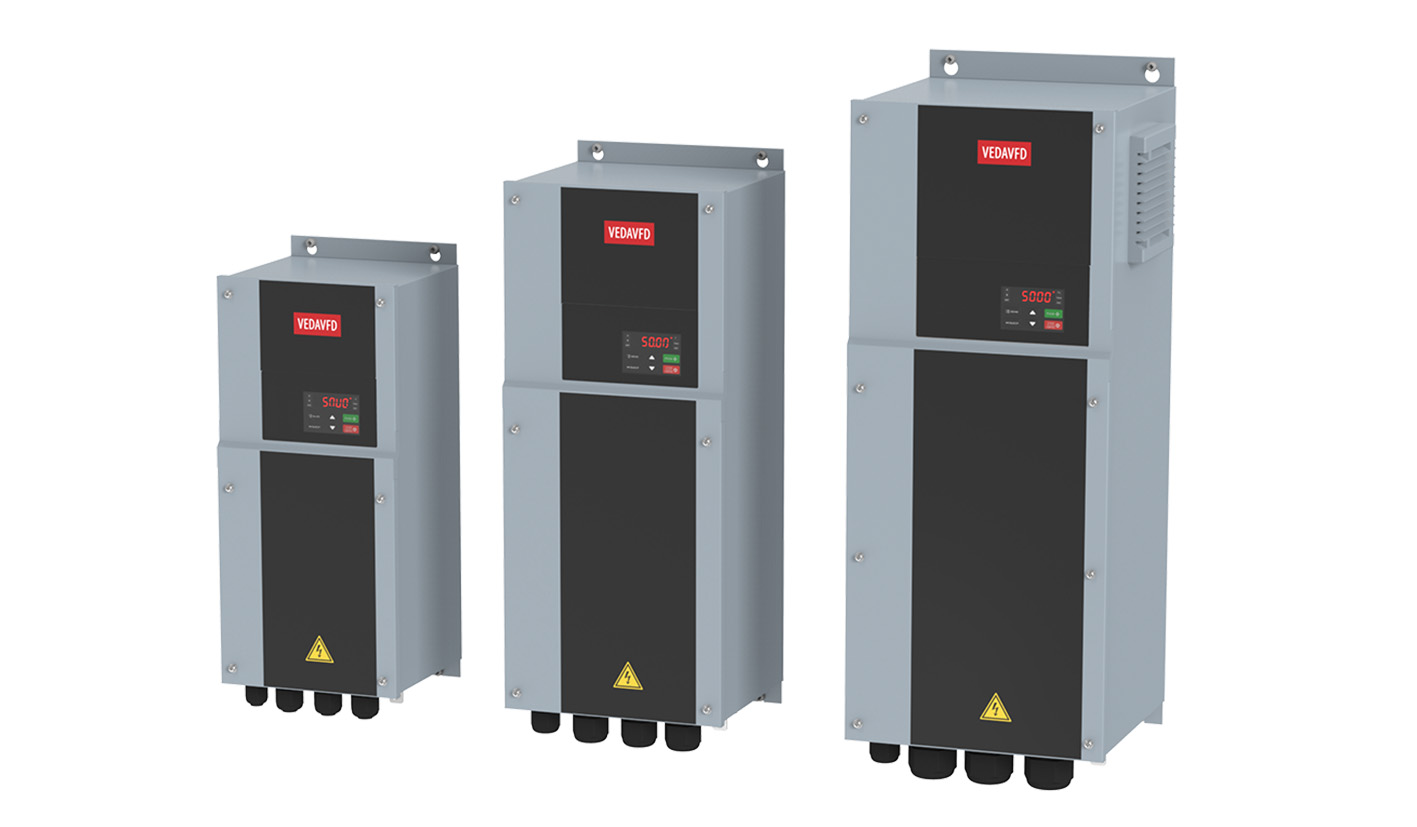

Регулятор оборотов частотный VF-101
