Чиллер для работы с выносным конденсатором

JSE
Чиллер для работы с выносным конденсатором JSE

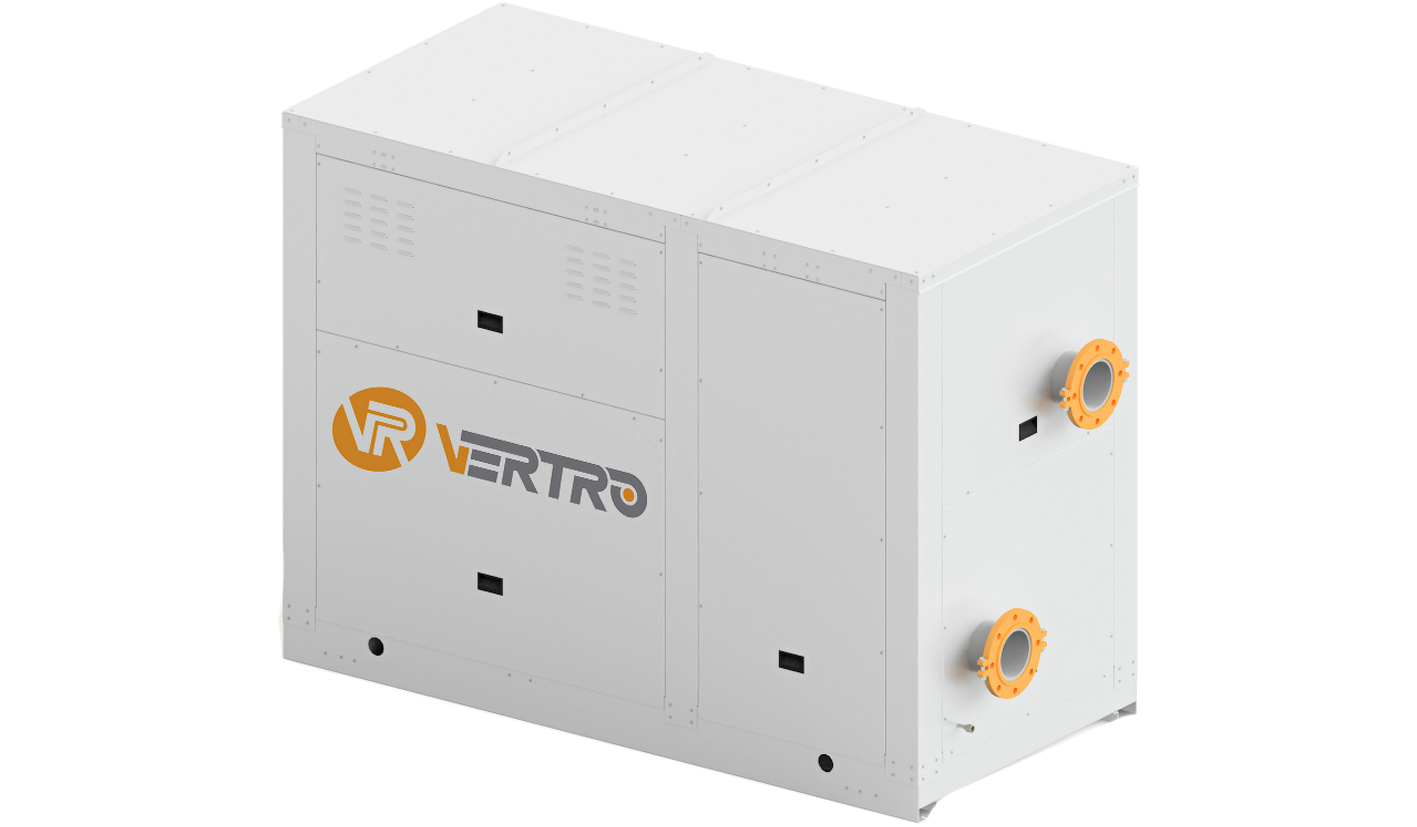

Чиллеры серии JSE предназначены для подготовки жидкого хладоносителя, подаваемого в секцию водяного охладителя центрального кондиционера.

  • Тип исполнения: только охлаждение;
  • Хладагент: фреон R410A;
  • Типоразмеры: 14 моделей;
  • Холодопроизводительность: от 43 до 240 кВт;
  • Диапазон температуры окружающего воздуха: от +15 до +44 °C;
  • Максимальное содержание гликоля в смеси хладоносителя: до 40% (для исполнений со встроенным насосом).

Маркировка

JSE
1
190
2
2
3
A
4
EC
5
F
6
1
обозначение чиллера для работы с выносным конденсатором
2
типоразмер
3
количество встроенных насосов (1 - один рабочий, 2 - один рабочий и один резервный)
4
характеристика насоса (A - низконапорный, B - средненапорный, C - высоконапорный)
5
Дополнительные опции
6
Тип гидравлического присоединения

Описание

Преимущества

  • Схема с выносным конденсатором позволяет размещать чиллер внутри помещения
  • Компактные габариты — ширина 0,77 м, максимальная высота 1,8 м; чиллер проходит через стандартный дверной проём
  • Большое количество ступеней регулирования холодопроизводительности — во многих случаях не требуется бак-накопитель
  • Защита испарителя от замерзания — реле протока
  • Гибкость управления — работа по температуре входящего или выходящего хладоносителя
  • Расширенный диапазон уставки температуры при заполнении системы раствором гликоля
  • Алгоритм управления обеспечивает стабильную работу компонентов холодильного контура в расчётных режимах, равномерную наработку компрессоров и насосов
  • Пониженный уровень шума
  • Высокая эксплуатационная надёжность
  • Поставка в комплекте с выносным конденсатором
  • Модульное расширение — при необходимости дополнительный блок (до 6 блоков в одной системе) встраивается в существующую установку
  • Выносной гидромодуль — при недостаточной производительности встроенных насосов

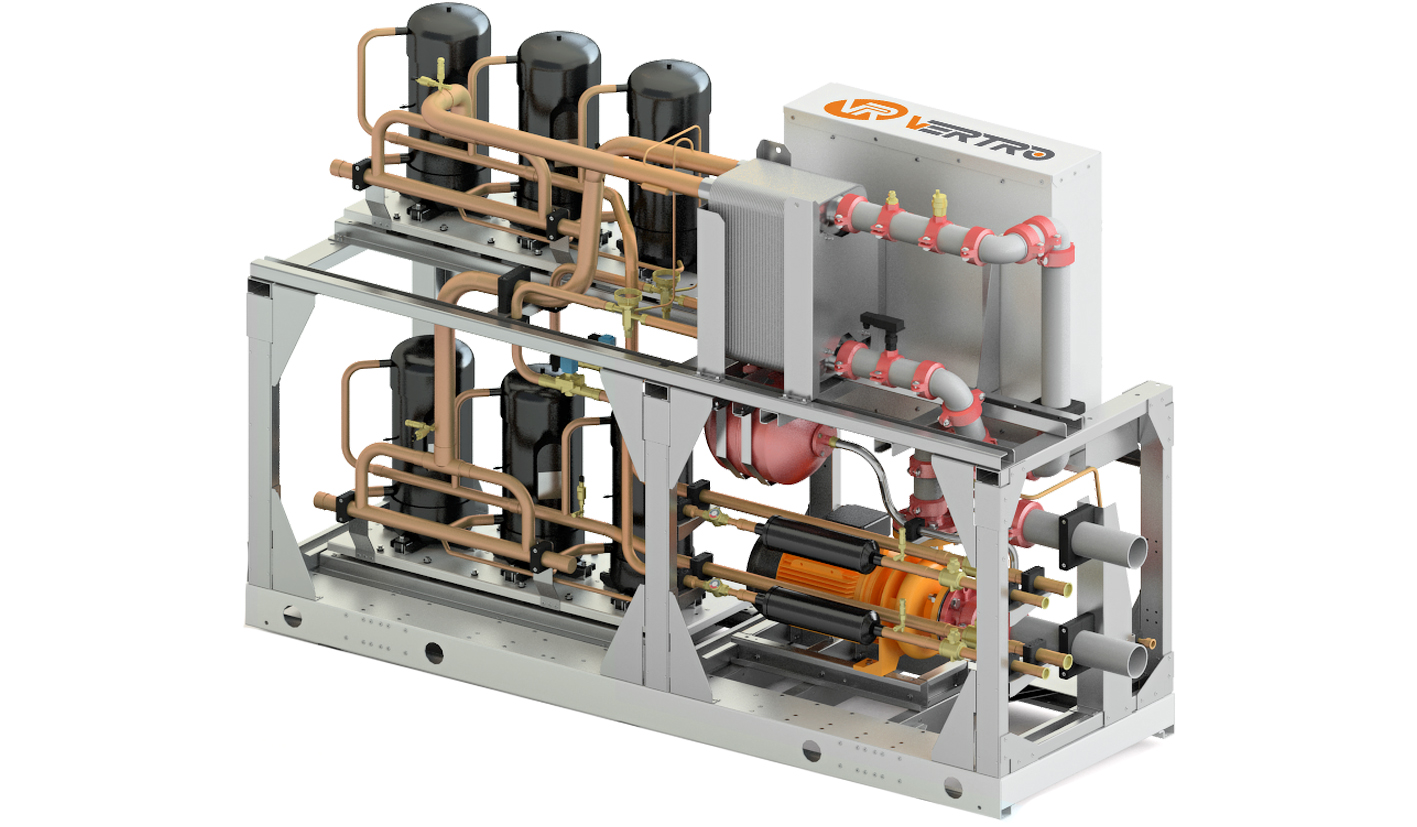

Конструкция и основные узлы

  • Несущая рама из оцинкованной стали с порошковым полиэфирным покрытием, резиновые виброизоляторы, удобный доступ к внутренним компонентам
  • Компрессоры — спиральные трёхфазные, с подогревом картера и встроенной защитой двигателя от перегрузки
  • Теплообменник — пластинчатый медно-паяный из нержавеющей стали: два независимых холодильных контура на стороне хладагента и один контур на стороне воды

Блок управления

Шкаф управления установлен на корпусе чиллера и включает:
  • контроллер с управлением чиллером и индикацией параметров: заданная и фактическая температура хладоносителя, реальное время, процент нагрузки, состояние (работа / авария / блокировка);
  • подключение к системе диспетчеризации по протоколам EC, LW, MB;
  • вводной выключатель;
  • реле контроля последовательности и наличия фаз;
  • модули расширения контроллера;
  • устройства защиты двигателей компрессоров и насосов от перегрузки по току;
  • защиту электродвигателей компрессоров по температуре обмоток, высокому и низкому давлению в холодильном контуре;
  • трансформатор низковольтного питания цепей автоматики;
  • магнитные пускатели.

 Дополнительно: выносная панель управления с дистанционным изменением параметров и режимов работы, полным доступом и отображением всех меню контроллера.

Типы исполнения

00 — без насосов
1А — один встроенный низконапорный циркуляционный насос и расширительный бак
1В — один встроенный средненапорный циркуляционный насос и расширительный бак
1С — один встроенный высоконапорный циркуляционный насос и расширительный бак
2А — два встроенных низконапорных циркуляционных насоса и расширительный бак
2В — два встроенных средненапорных циркуляционных насоса и расширительный бак
2С — два встроенных высоконапорных циркуляционных насоса и расширительный бак

Характеристики

Параметр JSE 45 JSE 50 JSE 55 JSE 65 JSE 80 JSE 90 JSE 100 JSE 115 JSE 130 JSE 150 JSE 170 JSE 190 JSE 220 JSE 250
Холодопроизводительность*, кВт 42,8 49,2 53,5 60,4 71,6 85,6 97,1 111,5 128,4 148,3 160,1 176,7 200,8 239,5
Электропитание, В/фаз/Гц 400/3+PE/50
Макс. пусковой ток без насосов, А 41 50 43 52 58 80 77 86 120 146 125 134 154 176
Макс. рабочий ток блока с насосами А, А 44 53 48 57 63 85 78 87 121 154 133 142 162 187
Макс. рабочий ток блока с насосами В, А 44 53 47 56 62 88 85 94 127 157 136 148 171 194
Макс. рабочий ток блока с насосами С, А 49 58 51 60 66 91 88 97 130 160 143 155 174 197
Уровень звукового давления***, дБА 59 59 59 59 59 61 61 61 61 61 63 63 66 66
Уровень звукового давления с опцией AK***, дБА 57 57 57 57 57 59 59 59 59 59 61 61 64 64
Диаметр условного прохода (ДУ), мм 50 50 50 50 50 50 65 65 65 65 80 80 80 80
Соединение резьбовое по ГОСТ 6211-81, дюйм 2 2 2 2 2 2 21/2 21/2 21/2 21/2 3 3 3 3
Кол-во компрессоров, шт. 2 2 2 4 4 4 6 6 6 6 6 6 6 6
Потребляемая мощность*, кВт 13,8 16,2 17,9 20,7 23,8 27,6 30,5 34,8 41,4 48,6 53,8 59,2 64,5 74,3
Макс. рабочий ток, А 39 48 41 50 56 78 75 84 118 144 123 132 152 174
Макс. пусковой ток, А 119 123 127 111 132 158 136 160 197 219 209 216 257 304
Кол-во холод. контуров, шт. 1 1 1 2 2 2 2 2 2 2 2 2 2 2
Кол-во ступен. производ-ти, шт. 2 2 2 4 4 4 5 5 5 5 5 5 5 5
Расход воды, л/с 2 2,3 2,5 2,9 3,4 4,1 4,6 5,3 6,1 7,1 7,6 8,4 9,6 11,4
Потеря давления в пластинч. теплообм-ке и трубах, кПа 37,5 42,2 35,5 44,6 29 56,9 54,2 59 45,5 58,1 51,4 48,7 47,8 66,3
Номин. мощн. насоса А, кВт 1,5 1,5 2,2 2,2 2,2 2,2 3 3 3 4 4 4 4 5,5
Номин. мощн. насоса В, кВт 3 3 3 3 3 4 4 4 4 5,5 5,5 7,5 9,2 9,2
Номин. мощн. насоса С, кВт 4 4 4 4 4 5,5 5,5 5,5 5,5 7,5 9,2 11 11 11
Распол. напор с насос. 1А, кПа 175 154 217 205 151 143 194 187 190 165 149 146 149 119
Распол. напор с насос. 2A, кПа 167 141 201 186 142 133 172 163 163 136 114 108 112 74
Распол. напор с насос. 1B, кПа 296 274 287 276 225 240 229 224 227 247 229 283 347 339
Распол. напор с насос. 2B, кПа 289 261 271 257 214 227 206 200 200 218 192 245 311 294
Распол. напор с насос. 1C, кПа 400 377 388 375 319 311 305 302 307 385 363 446 433 426
Распол. напор с насос. 2C, кПа 392 364 372 356 308 298 282 277 280 356 325 408 397 381
Мин. объем системы для работы без аккум. бака, м³ 0,38 0,44 0,48 0,28 0,33 0,38 0,54 0,63 0,72 0,87 0,97 1,06 1,22 1,35
Объем расширит. бака**, л 8 8 8 8 12 12 12 12 18 18 18 18 18 18
Линия нагнетания, дюйм 5/8 3/4 3/4 2×5/8 2×3/4 2×7/8 2×7/8 2×7/8 2×11/8 2×11/8 2×11/8 2×13/8 2×13/8 2×13/8
Жидкостная линия, мм 19 19 19 2×16 2×16 2×19 2×19 2×19 2×19 2×22 2×22 2×22 2×28 2×28
Жидкостная линия, дюйм 3/4 3/4 3/4 2×5/8 2×5/8 2×3/4 2×3/4 2×3/4 2×3/4 2×7/8 2×7/8 2×7/8 2×11/8 2×11/8
Трансп. масса без насосов, кг 540 545 555 575 615 760 765 800 820 990 1015 1050 1110 1160
Трансп. масса с опцией AK, кг 555 560 570 595 635 790 795 830 850 1020 1045 1080 1140 1190
Трансп. масса с насосом 1A, кг 580 582 595 625 665 805 810 835 860 1040 1055 1095 1155 1200
Трансп. масса с насосами 2A, кг 615 615 630 675 720 855 860 895 925 1105 1130 1160 1240 1290
Трансп. масса с насосом 1B, кг 585 590 605 650 675 820 825 845 875 1060 1075 1110 1170 1220
Трансп. масса с насосами 2B, кг 625 630 655 705 745 880 885 910 950 1145 1170 1190 1270 1320
Трансп. масса с насосом 1C, кг 600 605 615 655 680 825 830 845 925 1120 1135 1150 1230 1280
Трансп. масса с насосами 2C, кг 660 665 680 700 750 895 900 925 1050 1250 1270 1310 1360 1410

* Условия: температура воды входящей +12 °С, выходящей +7 °С, температура конденсации +50 °С.

** Предварительное давление в расширительном баке 150 кПа, устанавливается совместно с насосом.

*** Уровень звукового давления измерен в свободном звуковом поле на расстоянии 1 м от агрегата (со стороны всасывания) и 1,5 м от опорной поверхности согласно ГОСТ Р ИСО 3744-2013.

1A — чиллер с низконапорным циркуляционным насосом.

1B — чиллер со средненапорным циркуляционным насосом.

1C — чиллер с высоконапорным циркуляционным насосом.

2A — чиллер с двумя низконапорными циркуляционными насосами.

2B — чиллер с двумя средненапорными циркуляционными насосами.

2C — чиллер с двумя высоконапорными циркуляционными насосами.

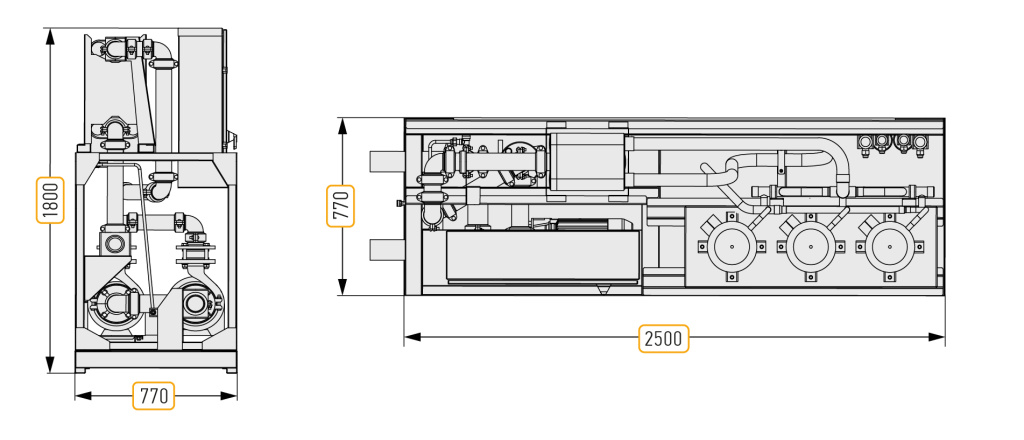

Типоразмеры

JSE 45
JSE 50
JSE 55
JSE 65
JSE 80
JSE 90
JSE 100
JSE 115
JSE 130
JSE 170
JSE 150
JSE 190
JSE 220
JSE 250

Дополнительно

Гидромодуль GMP

Подробнее
