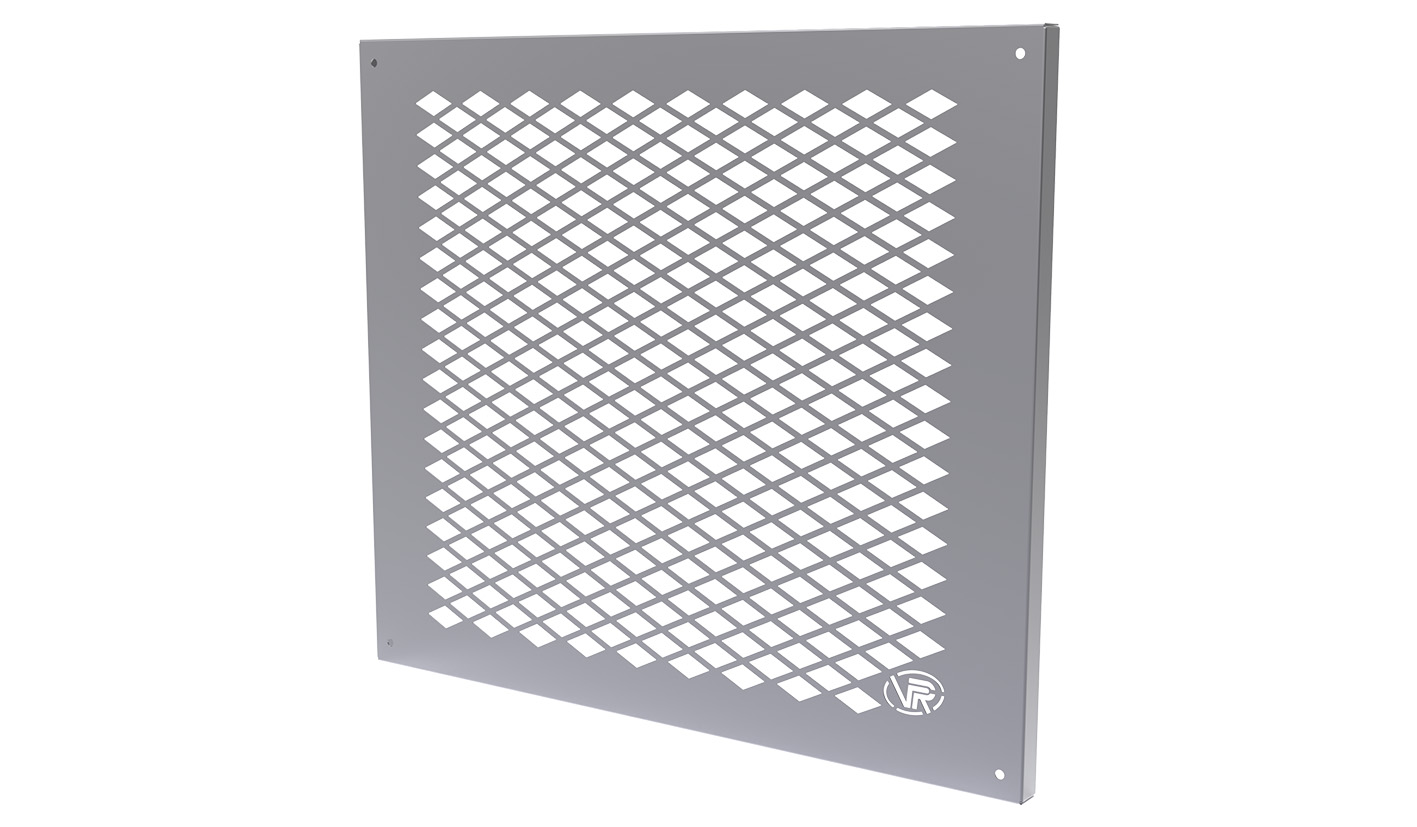

Декоративная решетка

DRO

Декоративные решетки DRO защищают внутренние элементы клапана дымоудаления KZO-2D от посторонних предметов и выполняют декоративную функцию.

Совместимы с клапанами дымоудаления KZO-2D;
Материал: оцинкованная сталь с окраской;
Покрытие: RAL 7035, шагрень;
Исполнение из нержавеющей стали — по запросу;
Толщина: 25 мм.

Маркировка

Характеристики

Документация

Дополнительно

Маркировка

DRO

500х500

обозначение декоративной решетки для клапанов KZO-2D

сечение, мм

Характеристики

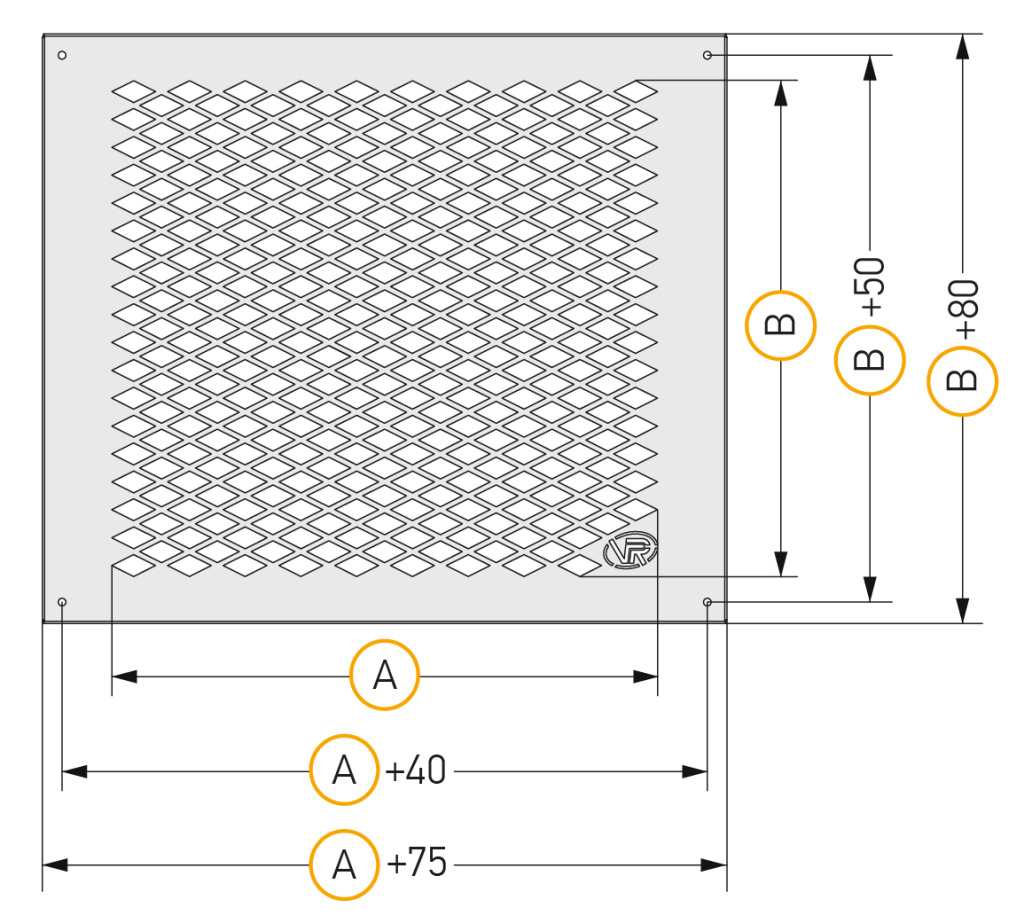

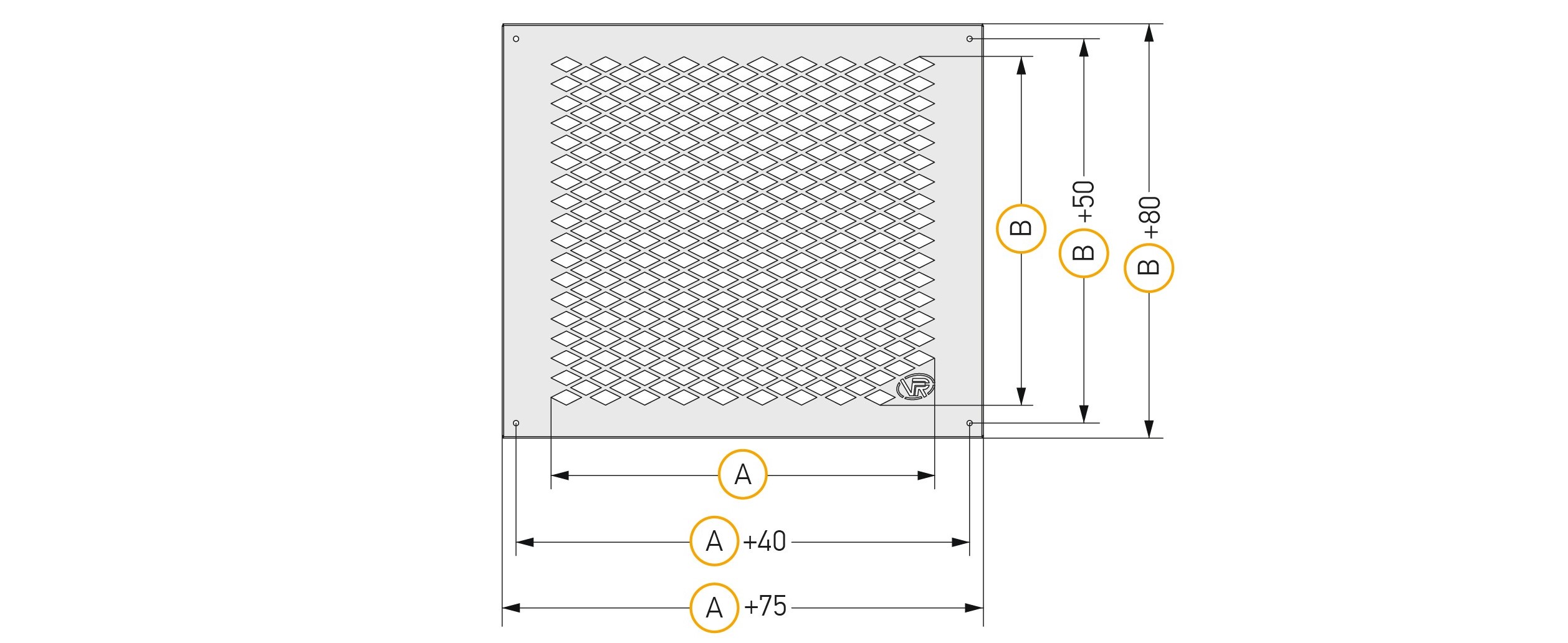

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
Размер B, мм	300	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
	350		0,1	0,1	0,1	0,1	0,1	0,1	0,1	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,3
	400			0,1	0,1	0,1	0,1	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,4	0,4
	450				0,1	0,1	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,4	0,4	0,4	0,4	0,4
	500					0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,4	0,4	0,4	0,4	0,5	0,5	0,5
	550						0,2	0,2	0,2	0,3	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,4	0,4	0,4	0,5	0,5	0,5	0,5	0,5
	600							0,2	0,3	0,3	0,3	0,3	0,3	0,4	0,4	0,4	0,4	0,4	0,5	0,5	0,5	0,5	0,5	0,6
	650								0,3	0,3	0,3	0,3	0,4	0,4	0,4	0,4	0,5	0,5	0,5	0,5	0,5	0,6	0,6
	700									0,3	0,4	0,4	0,4	0,4	0,4	0,5	0,5	0,5	0,5	0,6	0,6	0,6
	750										0,4	0,4	0,4	0,5	0,5	0,5	0,5	0,6	0,6	0,6	0,6
	800											0,4	0,5	0,5	0,5	0,5	0,6	0,6	0,6	0,7
	850												0,5	0,5	0,5	0,6	0,6	0,6	0,7
	900													0,6	0,6	0,6	0,6	0,7
	950														0,6	0,6	0,7

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500
Размер B, мм	300	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67
	350		1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67
	400			1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67
	450				1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67
	500					1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67	1,67
	550						1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48
	600							1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48
	650								1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48
	700									1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48
	750										1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48	1,48
	800											1,39	1,39	1,39	1,39	1,39	1,39	1,39	1,39	1,39
	850												1,39	1,39	1,39	1,39	1,39	1,39	1,39
	900													1,39	1,39	1,39	1,39	1,39
	950														1,39	1,39	1,39
	1000															1,39

		Размер A, мм
		300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
Размер B, мм	300	1,3	1,5	1,6	1,8	2	2,1	2,3	2,5	2,7	2,8	3	3,2	3,3	3,5	3,7	3,8	4	4,2	4,4
	350		1,7	1,9	2	2,2	2,4	2,6	2,8	3	3,2	3,4	3,6	3,8	4	4,1	4,3	4,5	4,7	4,9
	400			2,1	2,3	2,5	2,7	2,9	3,1	3,3	3,6	3,8	4	4,2	4,4	4,6	4,8	5,1	5,3	5,5
	450				2,5	2,7	3	3,2	3,5	3,7	3,9	4,2	4,4	4,6	4,9	5,1	5,3	5,6
	500					3	3,3	3,5	3,8	4	4,3	4,6	4,8	5,1	5,3	5,6
	550						3,5	3,8	4,1	4,4	4,7	4,9	5,2	5,5
	600							4,1	4,4	4,7	5	5,3
	650								4,7	5,1	5,4
	700									5,4

Документация

Скачать все

Отказное DRO

0.17 МБ, PDF

Дополнительно

Клапан дымоудаления KZO-2D

Подробнее
